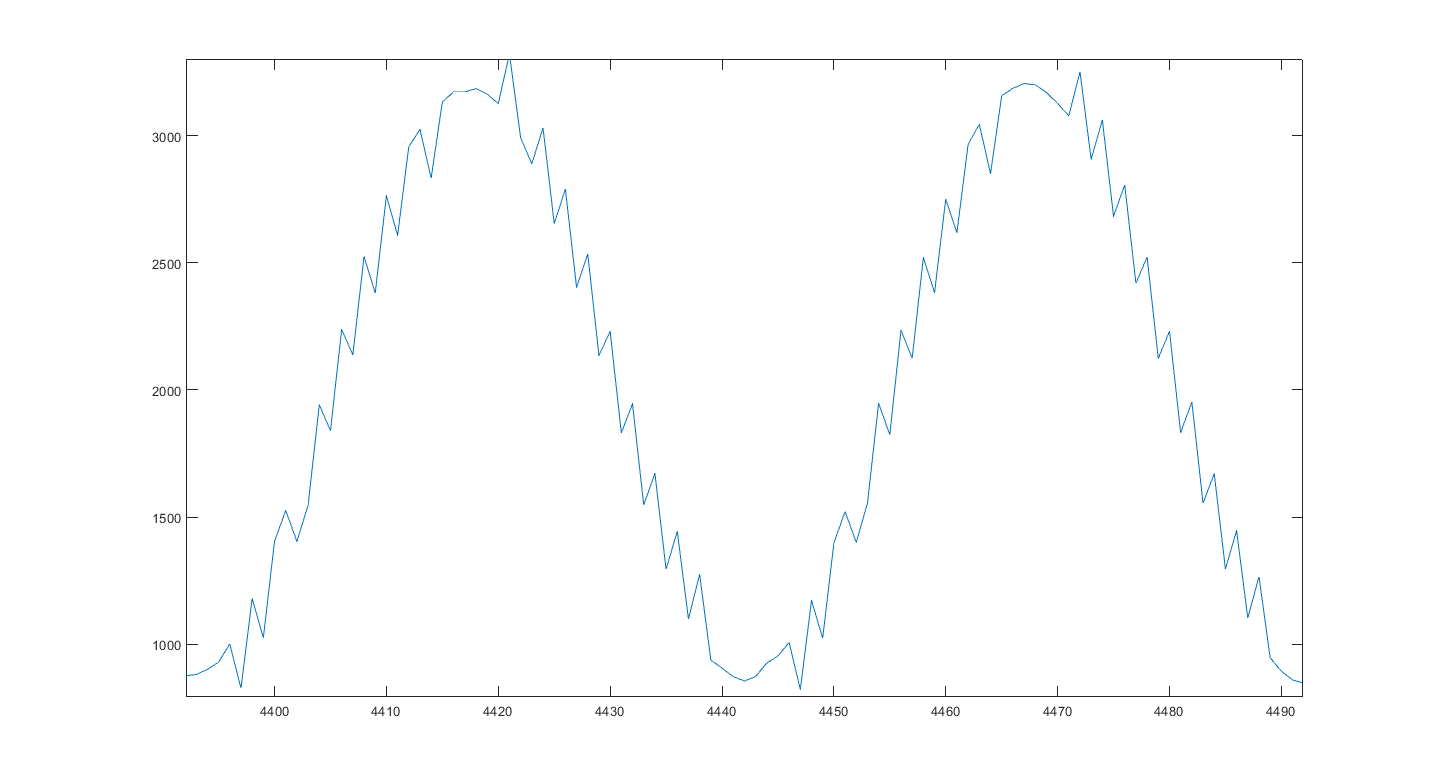

50MHz時鐘控制AD9238采集函式發生器生成的1MHz正弦波。波形在進入AD前狀態良好，經過fpga：采集、fifo、wifi發送，處理后波形出現明顯毛刺，求助大神問題在哪
uj5u.com熱心網友回復：
很規律的鋸齒，應該是采樣率低了uj5u.com熱心網友回復：
1Mhz的正弦信號，用50MHz的AD采集應該夠用了吧uj5u.com熱心網友回復：
可能是你資料重排搞錯了，檢查adc資料經過了串并轉換，在matlab中多路合并恢復是否出錯。一個簡單的方法是使用adc的測驗模式，讓adc模擬部分斷開，看能不能達到測驗序列。uj5u.com熱心網友回復：
是否資料位和AD管腳定義不對， 比如Bit0 和 Bit1調換了uj5u.com熱心網友回復：
檢查鋸齒頻率 和 幅度 是否對應 ，某 位uj5u.com熱心網友回復：
只保留高位看看，是不是低位有哪個bit 有問題轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/9342.html
