使用Altium Designer自帶的Emmbed Board Array/Panelize功能排版多塊電路板，這個方法的優勢有：
- 節省電腦性能(來自不同PCB檔案的圖案被放置時只在第1塊會卡頓一小會兒，之后不再卡頓)
- 便于排版(拖放圖案時絕不會改變圖案內容，拖放圖案時滑鼠拖住的矩形框的尺寸與圖案的尺寸相當)
- 絕不會意外改動被用于拼板的PCB所在的源檔案的內容
為便于后面的講解，先捏造幾個定義：
- 邏輯正反面：人認為的某塊PCB的正反面，例如在某塊PCB的正面畫個圓圈，那么無論怎么操作那塊PCB，有圓圈的那面永遠是邏輯正面
- 物理正反面：PCB設計軟體的PCB編輯區的Top Layer、Buttom Layer分別是物理正反面，例如前例中的PCB如果平放在桌面上，那么繞其短邊旋轉180°后有圓圈的那面成為物理反面
將各源PCB嵌入拼板PCB
→新建PCBDoc檔案，這個新建的檔案不必被包含到任一工程

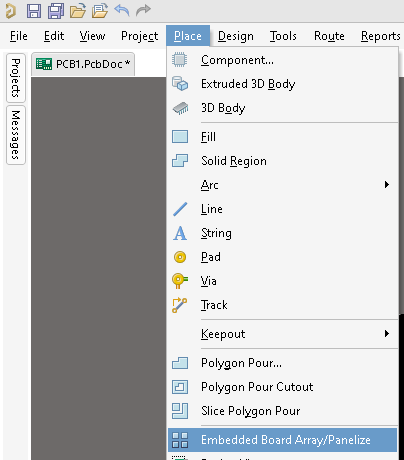

→”Place”→”Embedded Borad Array/Panelize”

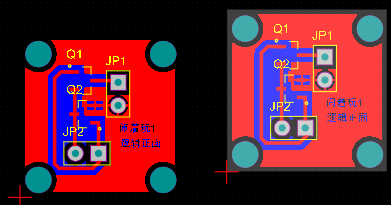

→這時滑鼠在電路板繪制區長下圖中這樣：綠色十字架右上方是個綠色的矩形，矩形內有文字”No source”，當前處于放板模式
→單擊Tab鍵，螢屏右側彈出”Properties”視窗，左鍵單擊下圖紅框內按鈕選用你想放置的板子所在的PCBDoc檔案
→選用了PCBDoc檔案后左鍵單擊PCB繪制區中心的暫停按鈕以恢復到PCB編輯模式

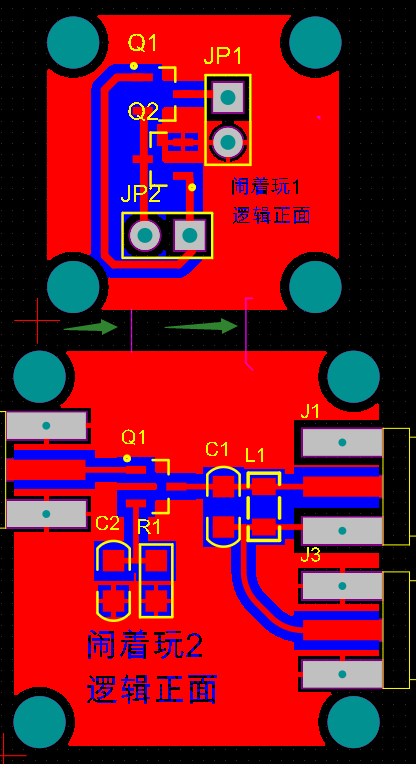

→在PCB繪制區單擊左鍵即可放置這塊電路板，放置完一塊后自動進入放置下一塊PCB的模式，此時依然可以單擊Tab鍵來更換要放置的PCB，如果要列印1塊雙層PCB到熱轉印紙上，那么得把你要列印的PCB放置2份，一份給熱轉印紙上的邏輯正面，另一份給熱轉印紙上的邏輯反面，最后只列印出整個拼板的物理正面即可分別列印出邏輯正反面
→翻轉剛才放置的任意一塊PCB，使其物理正反面互換，翻轉的步驟：
→按住Shift，左鍵單擊任意一塊PCB，例如本例單擊的是右邊的，右邊的PCB被選中后顯得發白

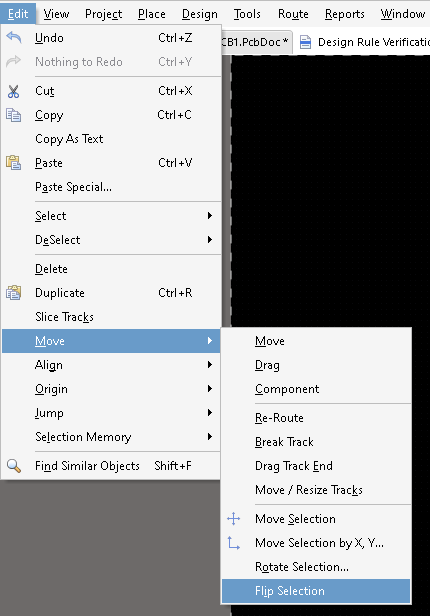

→”Edit”→”Move”→”Flip Selection”
把圖案排列得整整齊齊
可選，推薦這么做，這本方法優于其它方法的地方之一
如果列印之后的熱轉印紙上的同一塊PCB的兩面圖案的邊框呈軸對稱，那么會更便于我們將邏輯正反面對應的紙片對齊貼在覆銅板上

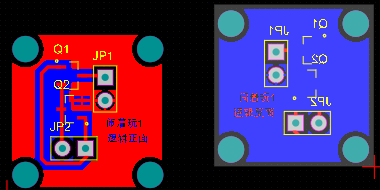

使上圖中2塊PCB的邊框呈軸對稱的步驟：
→按住Shift，左鍵依次單擊2塊PCB以選中它們

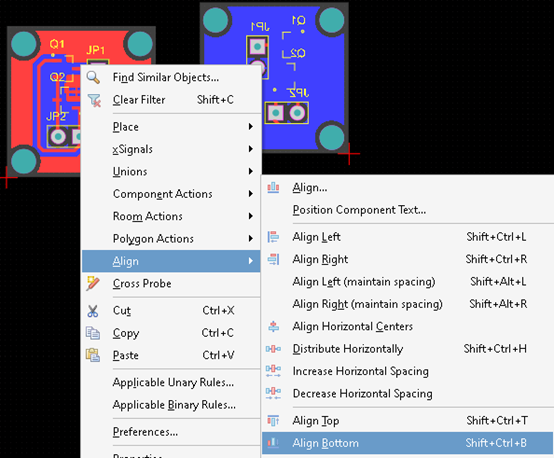

→滑鼠停在任一被選中的PCB上，右鍵→”Align”→本例為”Align Buttom”或”Align Top”
→呈軸對稱后的效果：
為列印做設定
→在Altium Designer左側的”Projects”視窗找到PCB繪制區正在被編輯的檔案，右鍵→”Print Preview”

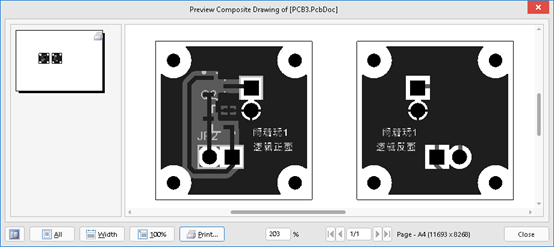

→列印預覽(即列印在紙的一面上顯示的就是如此)區顯示出多個層疊在一起之后的列印效果，這顯然不是我們需要的效果，在預覽效果區里單擊右鍵→”Configuration"
→洗掉”Top Layer”、”Keep-Out Layer”以外的所有層，即只列印出頂層、邊框層

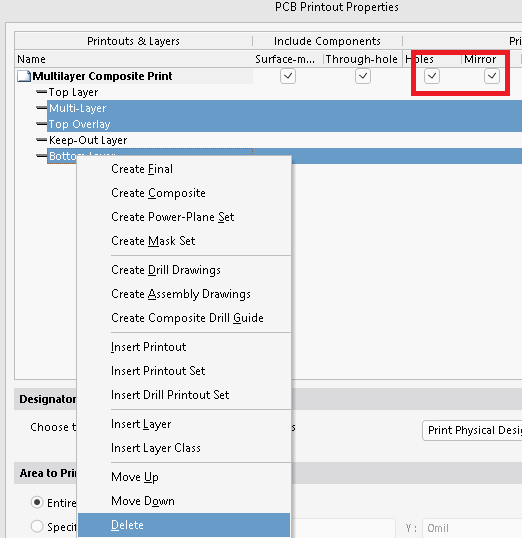

→勾選串列首行的”Holes”(孔洞)、”Mirror”(鏡像)，使孔洞呈現特殊顏色、使預覽圖象鏡像

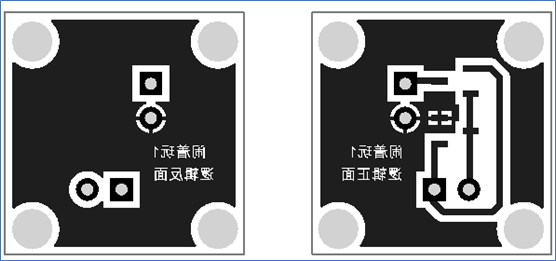

→再看預覽效果：干凈的邏輯正反面排列得很整齊，預覽效果里的字被鏡像了，但是轉印在覆銅板上的圖案是熱轉印紙上的影像的鏡像，所以最終轉印在覆銅板上的圖案效果是我們想要的，

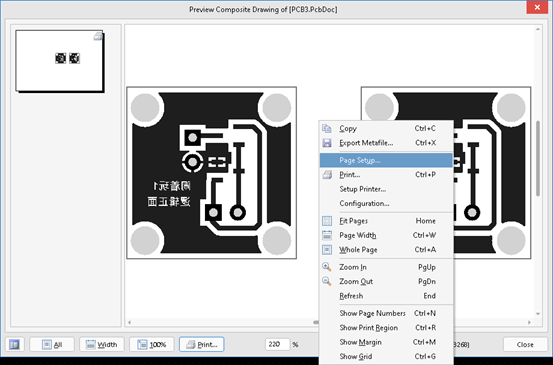

→再在列印預覽效果顯示區單擊右鍵→”Page Setup”
→下圖紅框中的引數必須如此，其它引數隨意
|
引數名稱 |
推薦值 |
使用其它值的影響 |
|
紙張尺寸 |
A4 |
易使圖案不全被列印在熱轉印紙上 |
|
縮放比例 |
1 |
引腳比焊盤更大或更小 |
|
色彩集 |
單色 |
列印出來的孔洞呈灰色，使孔洞下的銅不易被蝕刻盡，干擾鉆孔時瞄準 |
邊框線可能導致短路

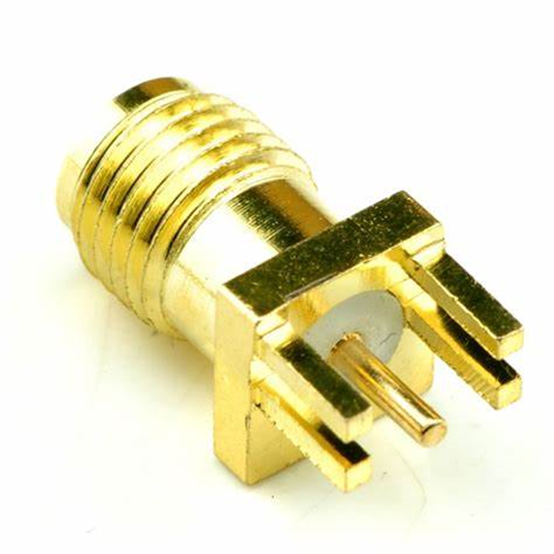

Keep-Out邊框線(如下圖中黃箭頭指示)可能導致貼片SMA座(如上圖所示，橫截面是圓形的引腳是信號線，其它引腳是屏蔽線，4根屏蔽線內部已電氣互聯)的信號線(如下圖中紅箭頭指示)和屏蔽線(如下圖中綠箭頭指示)短路，設計用到了SMA座的同學應特別注意，即使Keep-Out邊框線沒碰到SMA的焊盤，但是SMA座實物的引腳卻一定會壓在Keep-Out線上方，仍可能讓SMA座的信號線與屏蔽線短路
→都設定完后，現在可以發命令給列印機啦
充分使用整張熱轉印紙的面積

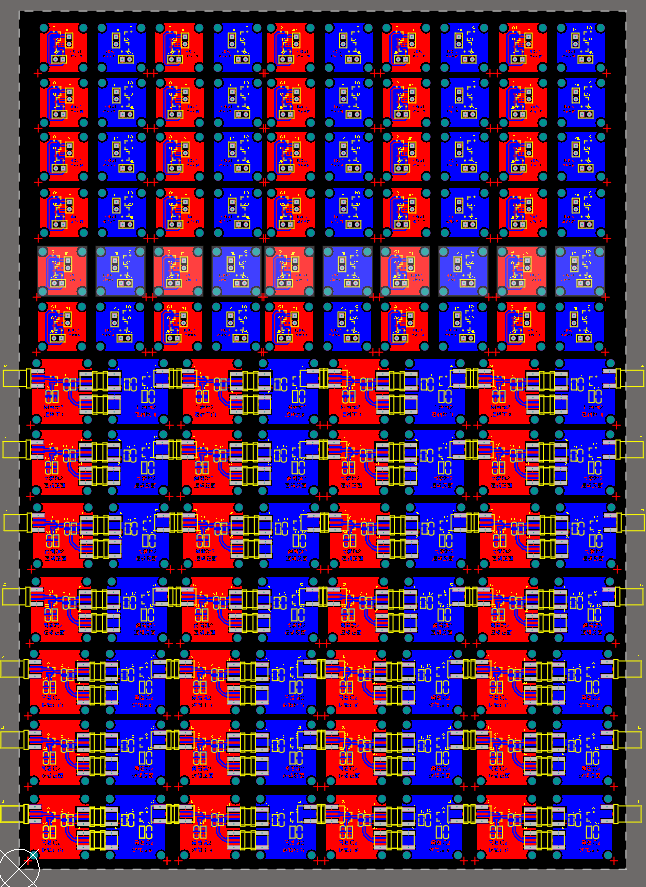

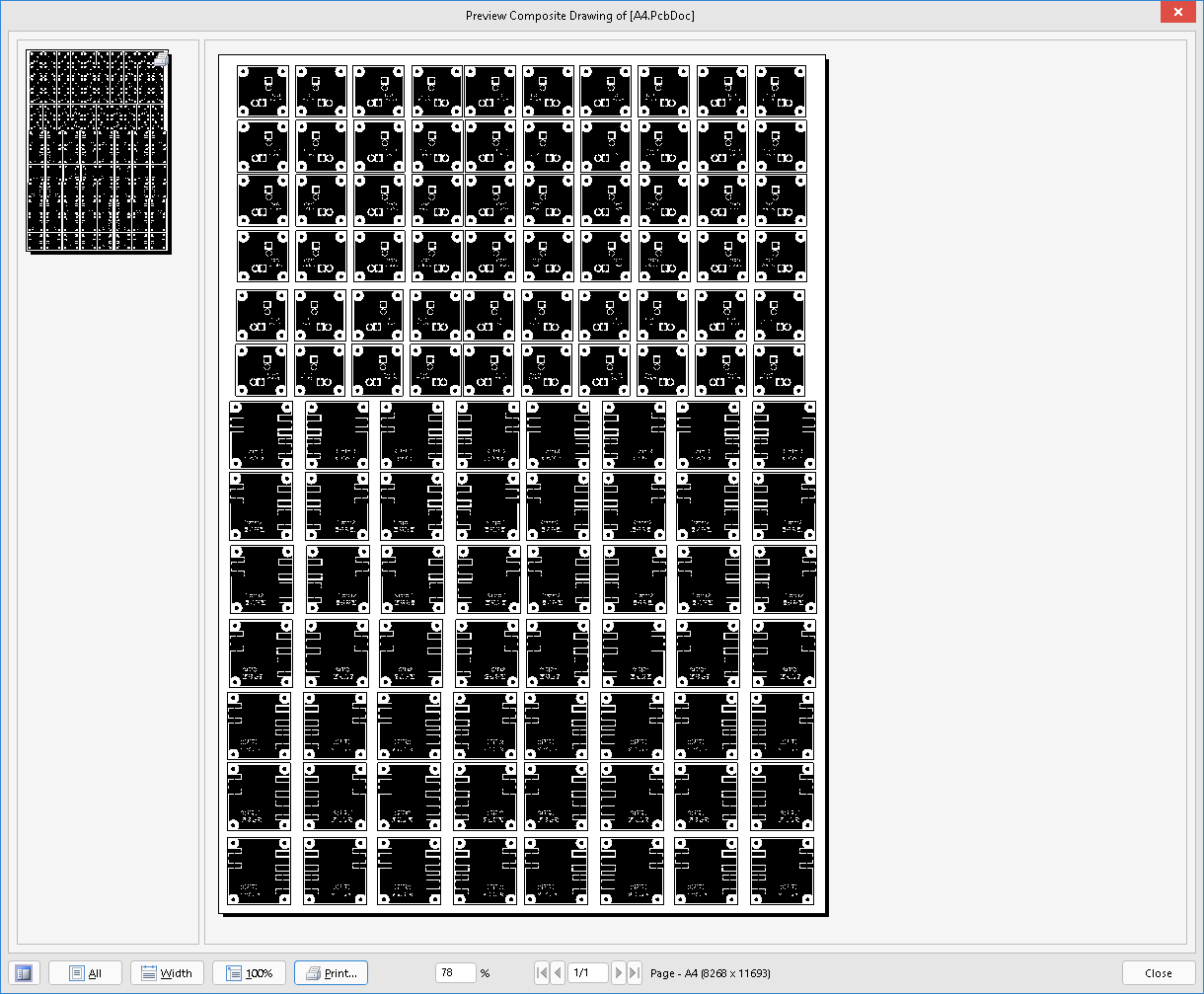

如果想把多塊PCB列印在一張熱轉印紙上，可以先在PCB編輯器里把基板尺寸調整為熱轉印紙的尺寸例如A4，再在板子里排版
調節基板尺寸的目的是便于實時觀察你正在放置的圖案會被列印到紙張的哪個地方，由于在后續步驟中，發給列印機的最終圖案被鏡像了，所以你在PCB編輯區看好的某個坐標需要鏡像后才對應實際列印后的熱轉印紙上的坐標
Altium Designer 18(+)讓PCB編輯區僅PCB編輯區視圖鏡像的方法是使用快捷鍵Ctrl+F，PCB編輯區左上角的狀態框出現”(Flipped)”，僅視圖鏡像的意思是完全不會影響到PCBDoc檔案的內容、僅影響設計人員觀察到的效果
可以保證所有圖案都能被列印到熱轉印紙上
拼板發給電路板工廠
基板(不是Top Layer或Buttom Layer)尺寸不會影響列印效果或工廠生產(如果發Gerber檔案的話)，例如嘉立創生產10cm×10cm以內的PCB收費5元，為了省錢，當然不能用V割拼板，但是可以把多塊面積不大的PCB用前述的方法拼成一塊大板、到貨后手動鋸成多塊小板
手動拼接即將發給工廠的PCB：(方法不唯一)
→所有被使用到的PCB的外形都必須被各自Keep-Out層內最外圈的閉合曲線定義，雖然嘉立創官方不建議Altium Designer用戶使用Keep-Out層定義PCB外形，但是也沒禁止
→用前述方法放置多塊PCB到編輯區

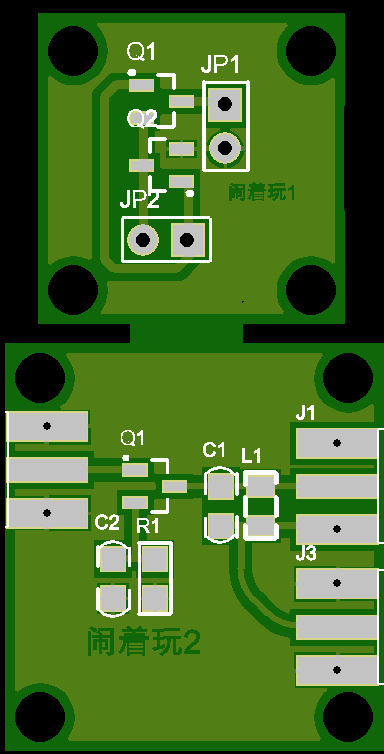

→在大拼板的編輯區的Keep-Out層畫2條線連接相鄰的2塊PCB，線條可以插進PCB圖案中，線條如下圖中綠線頭指示

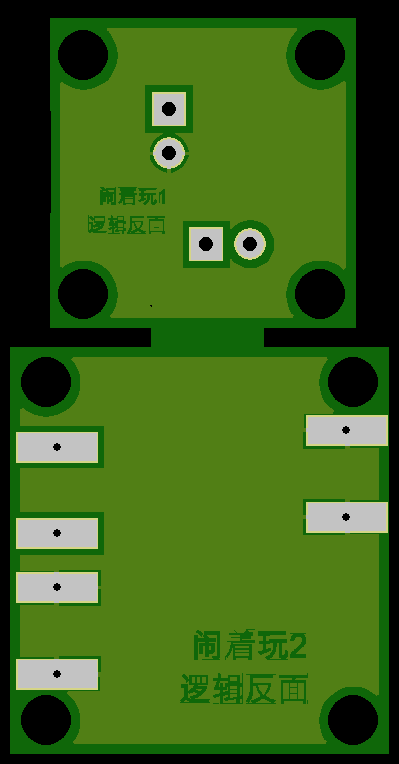

嘉立創的軟體分析得到的生產效果如下圖所示
到貨后手動把它鋸成多塊PCB就行啦
