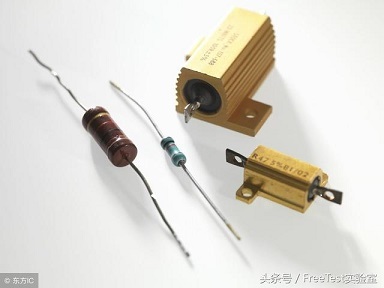

電阻，符號為R，單位為歐姆，是一種限流元件，表示導體對電流的阻礙作用的大小。可分為線繞電阻器、碳膜電阻器、保險電阻、敏感電阻器等等等等，其中敏感電阻器根據其敏感特性不同，又可分為壓敏電阻、光敏電阻、熱敏電阻等等。現已廣泛存在于各種電路中，起到分壓、分流、阻抗匹配、濾波等不同的作用。
1、引數識別：電阻的單位為歐姆（Ω）、千歐（KΩ）、兆歐（MΩ）等。
換算方法是：1兆歐=1000千歐=1000000歐
電阻的引數標注方法有3種，即直標法、色標法和數標法。
a、數標法主要用于貼片等小體積的電路，
如： 472 表示 47×100Ω（即4.7K）； 104則表示100K

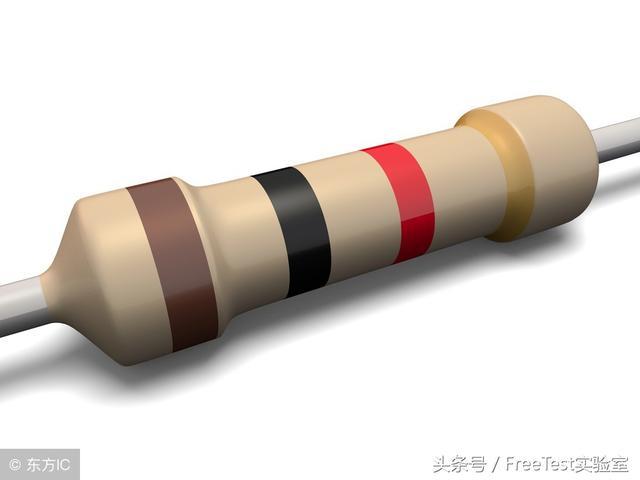

b、色環標注法使用最多，現舉例如下：
四色環電阻 五色環電阻（精密電阻）
2、電阻的色標位置和倍率關系如下表所示：
顏色 有效數字 倍率 允許偏差（%）
銀色 x0.01 ±10 金色 x0.1 ±5
黑色 0 +0 棕色 1 x10 ±1
紅色 2 x100 ±2 橙色 3 x1000
黃色 4 x10000 綠色 5 x100000 ±0.5
藍色 6 x1000000 ±0.2 紫色 7 x10000000 ±0.1
灰色 x100000000 白色 9 x1000000000
例如，紅，黃，棕，金 表示240歐
3、檢測
檢查其性能好壞就是測量實際阻值與標稱值是否相符，誤差是否在允許范圍之內。方法就是用萬用表的電阻檔進行測量。測量時要注意兩點：
（1）要根據被測電阻值確定量程，使指標指示在刻度線的中間一段，這樣便于觀察。
（2）確定電阻檔量程后，要進行調零，方法是兩表筆短路（直接相 碰），調節“調零”電器使指標準確的指在Ω刻度線的“0”上，然后再測電阻的阻值。另外，還要注意人手不要碰電阻兩端或接觸表筆的金屬部分。否則會引起測驗誤差。
用萬用表測出的電阻值接近標稱值。就可以認為基本上質量是好的，如果相差太多或根本不通，就是壞的。
