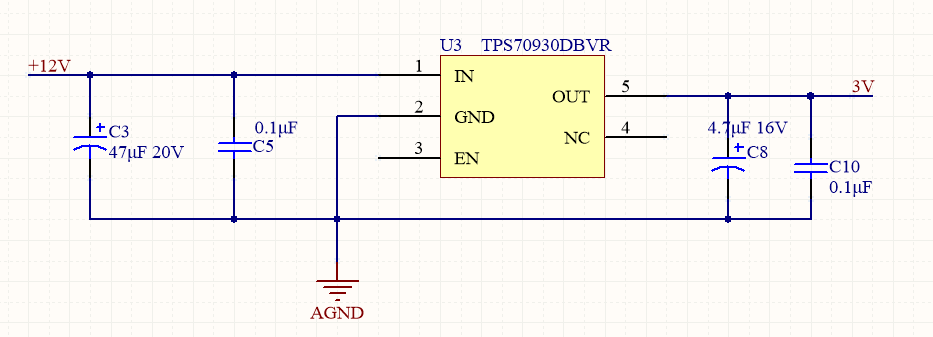

電路如下圖所示，芯片用的是TPS70930DBVR，把直流12V降到3V輸出，一上電就迅速發燙，不知道問題出在了哪里，是電容配置的有問題嗎？新手剛剛學習電路設計，希望各位大神不吝賜教，先謝謝大家了！
uj5u.com熱心網友回復：
因為沒有額外的資訊，比如電路輸出電流是多少這樣的資料，那只能從可能的幾個方面進行分析。1. 這個電路本身效率太低，輸入12，輸出3 整個電路效率才23% 左右， 如果不差錢，可以采用開關電源。
2. 電路板的散熱做的是否足夠的好。線性電源本身效率不高，如果下面沒有足夠的散熱設計，溫度迅速上升是正常的。
3. 3V輸出是否正常。確認一下后端輸出電流是否和當初設計一致，是否嚴重超過了一開始的設計。負載增加，也會造成芯片功耗增大。
uj5u.com熱心網友回復：
12V穩定到3V壓差太大。比如你使用了500mA的電流，在穩壓芯片上的功耗就是4.5W，你必須使用比較大的散熱片才可以。建議你使用開關電源模塊，就不會有發熱
uj5u.com熱心網友回復：
壓差太大，效率低uj5u.com熱心網友回復：
這種壓差建議換DCDC降壓。uj5u.com熱心網友回復：
TPS70930DBVR芯片是SOT23封裝的，熱阻為RθJA=212°C/W，就是說功耗1W時溫升為212°C，這個電路輸出0.1A的電流功耗就有0.9W，發燙是很正常的。一般輸入輸出壓差過大時，最好使用開關電源。用線性電源的話要選To220或D2PAK之類熱阻較小的封裝。uj5u.com熱心網友回復：
壓差太大了，效率低uj5u.com熱心網友回復：
單獨從這個獨立電源電路來看看不出什么問題，還需要結合輸入輸出，負載情況才能具體找出發燙的原因。壓差大，效率低可考慮先轉為5V，再轉3Vuj5u.com熱心網友回復：
輸入輸出壓差太大，一般都是先轉5V，5V再轉3.3vuj5u.com熱心網友回復：
壓差太大,效率低,肯定要發熱,底部要做好開窗.芯片上面也要加裝散熱片.uj5u.com熱心網友回復：
壓差太大，12-3.3=8.7V的電壓加在LDO上，LDO輸出電流為50mA的話，那么LDO上的損耗就是8.7*0.05=0.435W,自然就發燙了。uj5u.com熱心網友回復：
我一般是檢查輸出電壓看看對不對uj5u.com熱心網友回復：
一點不明白，不過看看還是好的。uj5u.com熱心網友回復：
效率太低，選一個用電感的方案uj5u.com熱心網友回復：
壓差太大，你的負載電路大，比如如果你的電路負載電流在1A的話，那么你有12V-3V=9V的壓降，這樣，1*9=9W的損耗以熱量的形式散掉，導致芯片很熱。uj5u.com熱心網友回復：
