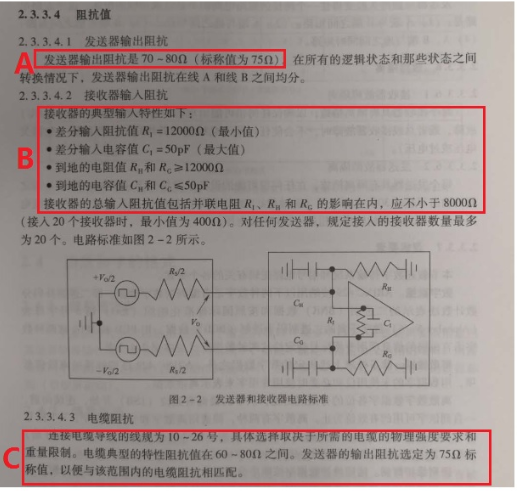

如上圖所示，是航空總線ARINC429規范對 收發器芯片輸入輸出阻抗要求
有如下一些疑問
（1）這個圖描述的輸入輸出阻抗是一般的等效直流電阻還是傳輸線理論中的阻抗？如果是傳輸線中的阻抗，那么紅色框圖B怎么要求電阻為12000歐姆，如何和75歐姆匹配起來？
（2）對于芯片（場景：已經放在PCB單板上）的輸入輸出等效直流電阻，怎么去測驗這個等效電阻？
uj5u.com熱心網友回復：
1.輸入輸出阻抗是器件的固有特性。理想的器件輸出阻抗為0，輸入阻抗為+∞。你說的和75Ω阻抗匹配，其實是器件輸出阻抗和其傳輸線之間的匹配，也就是你框的C中的介紹，已達到最大功率傳輸（這個是特性阻抗匹配）。2.測量的話你可以器件輸出端對地接電阻，更換2組電阻測出相應的電壓值，可以反推出器件阻抗。
uj5u.com熱心網友回復：
輸出阻抗=輸出開路電壓/輸出短路電流uj5u.com熱心網友回復：
一個是帶頻率特性，一個是直流特性uj5u.com熱心網友回復：
1. 輸入阻抗僅指接收端的設備對外阻抗，一般大些好；2. 發送端一般阻抗很低，例如小于80歐等；用接近匹配的標準電纜；
3. 75Ω指線路阻抗，是銅芯、絕緣介質、屏蔽、同軸還是雙膠等的方式決定的。不能過大、也不能過小，否則傳輸不好。
