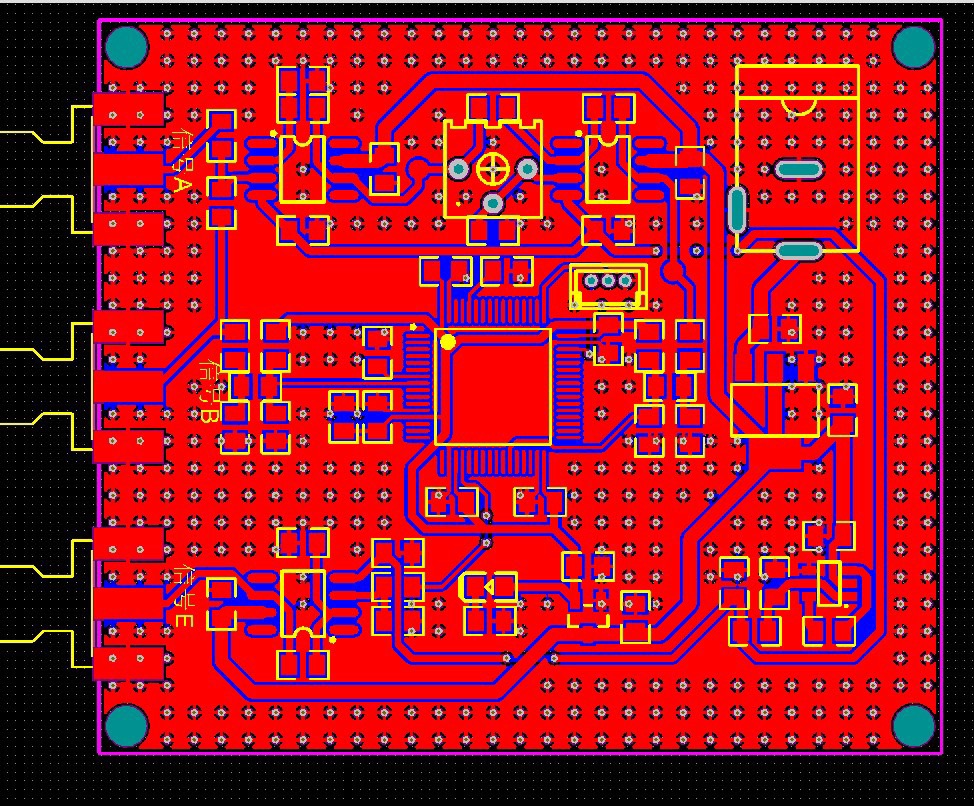

這個圖老師說有問題，不知道哪店問題了
uj5u.com熱心網友回復：
沒原理圖，看不清楚uj5u.com熱心網友回復：
電氣規則檢查一下吧，這么截圖什么也看不出來uj5u.com熱心網友回復：
地沒鋪對，要覆寫過孔不要十字熱焊盤uj5u.com熱心網友回復：
1：右上角的DC母座，太入了，焊好后插不進。2：學習用的板子，盡量別履銅，沒必要，可以讓線路走向更清晰，出問題時在硬體上更易查錯。
3：小元件的擺放方向，同排同向，在手工焊接時更易操作，這更重要！
uj5u.com熱心網友回復：
老哥能加我q么，給你看原理圖1115269117uj5u.com熱心網友回復：
能加一下q嘛，我有原理圖，老哥能幫我再看看嘛uj5u.com熱心網友回復：
老哥加你q了uj5u.com熱心網友回復：
應該是那些地過孔的原因uj5u.com熱心網友回復：
地孔全連接，不要十字連接電源插座要靠邊，不然插不進去沒法用
四個角要畫成圓弧，防治割手
走線不要有銳角，最好都是135°走線
阻容件放得太近，不宜焊接
走線寬度不要超過焊盤
MCU下面打地孔
uj5u.com熱心網友回復：
還有這樣的老師啊，說有問題但是不給說問題在哪里？ 太裝了吧。看不出什么因為沒有原理圖，但是如果你左邊的連接器接的是高頻或者射頻信號，你可以考慮下阻抗。
還有就是，你這個鋪地間距有點太近了，當然在我看來不是問題，只是制造成本高，難度稍大而已。
uj5u.com熱心網友回復：
1、覆銅間距有點小。2、右上角接插件太靠里面，到時候不好用。3、阻容元件有點太靠近IC，對新手來說，不太好焊接，不過問題都不大。uj5u.com熱心網友回復：
這圖畫的按著太難受了uj5u.com熱心網友回復：
這密密麻麻的十字花??uj5u.com熱心網友回復：
個人建議哈， 焊盤上要打孔就盡量打在中心位置吧，可能也是因為個人習慣，我是習慣打在中間了。然后關于鋪銅，盡量過孔直連，焊盤十字。高速信號線的兩側打一些與GND網路的過孔確實可以減小之間的串擾，感覺樓主打的孔有點多呀uj5u.com熱心網友回復：
這個圖看來是有一些問題，說明你畫的太少了，1.地孔別做成十字的。
2.有些過孔打到元件焊盤上了。
3.就是DC座，要接近板邊。
4.按照來，IC下面別有電源線，下面要有地通孔。
5.電源線要近短粗的原則
6.布局別到處放，我只是給一些意見，你自己看一下。更改更改
uj5u.com熱心網友回復：
過孔盡量不要放在元器件的焊盤上。uj5u.com熱心網友回復：
板子周圍密密麻麻的全是GND VIA嗎？沒必要這么剛吧。。。uj5u.com熱心網友回復：
