機器配置： HP PRO6300 二手淘的201912，HP的主板芯片Intel Q75芯片組，集成顯卡（集成顯卡與H310陣列卡沖突），CPU Intel I5 3450
【raid5陣列創建】

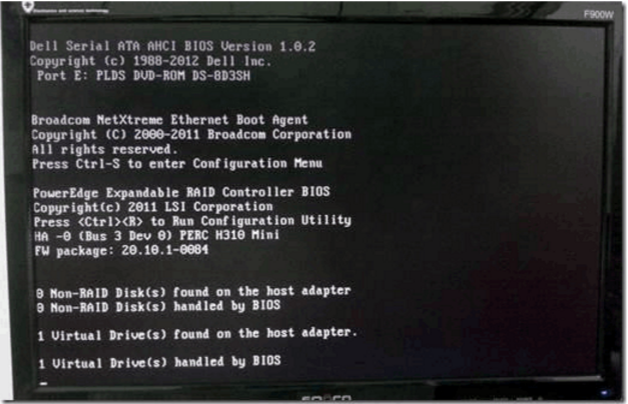

1、開機啟動，服務器自檢，看到提示，按ctrl+R進入RAID?BIOS界面

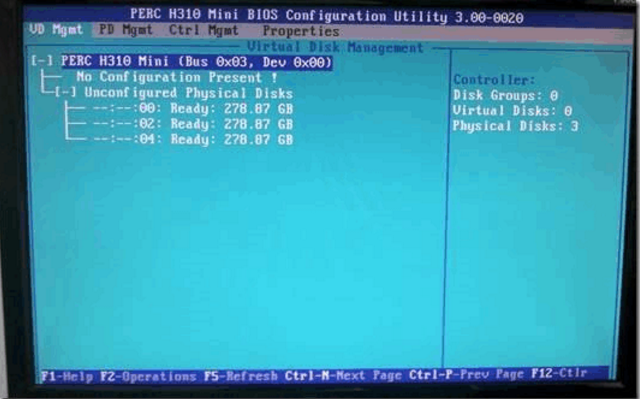

進入RAID?BIOS看到得第一個界面是VD?Mgmt（虛擬磁盤管理，也就是陣列管理），下面顯示了檢測到得3個300G的SAS硬碟

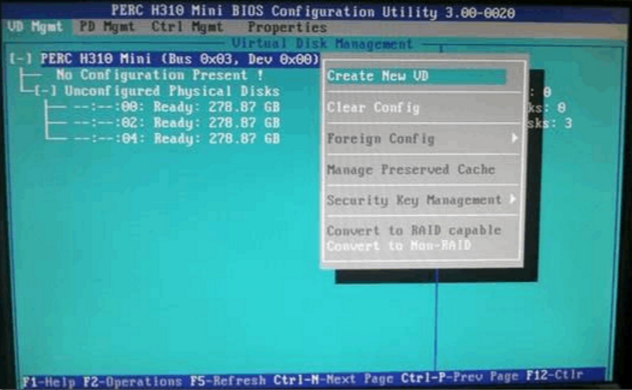

確認所有硬碟都處于ready狀態，開始創建整列，本教程以創建RAID5為例子做演示，游標按上下鍵停留在PERC H310 mini按F2打開操作選單，選擇Create New VD進入raid創建界面如下圖：

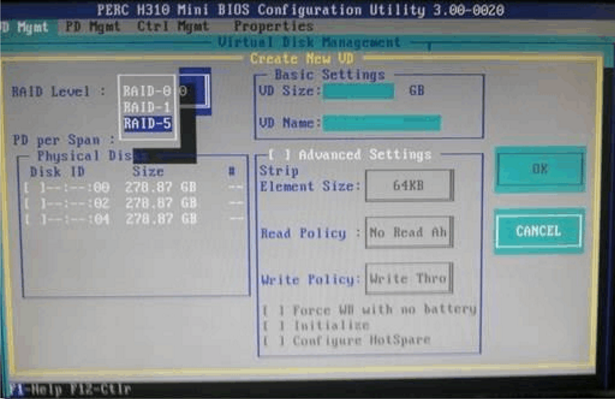

選擇你需要創建的陣列，H310陣列卡支持RAID0.1.10.5，按回車確認陣列模式之后游標自動下移至你的磁盤，按空格鍵選中需要創建的磁盤（選中之后磁盤前面的括號會多把X）下圖：

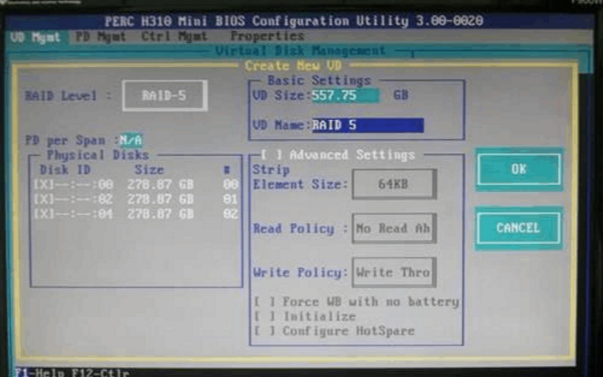

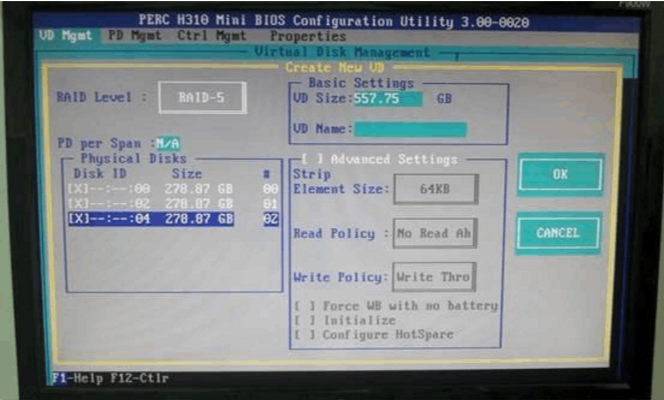

選中磁盤之后會自動根據你選擇地陣列與磁盤數量計算出你的容量，下圖：

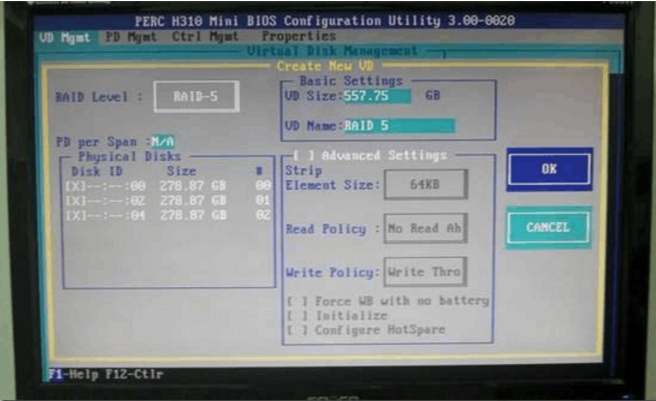

輸入陣列名字，可以直接用RAID1,RAID0,RAID5等命名
確認無誤，選擇OK鍵，回車確認，陣列創建完成，下圖

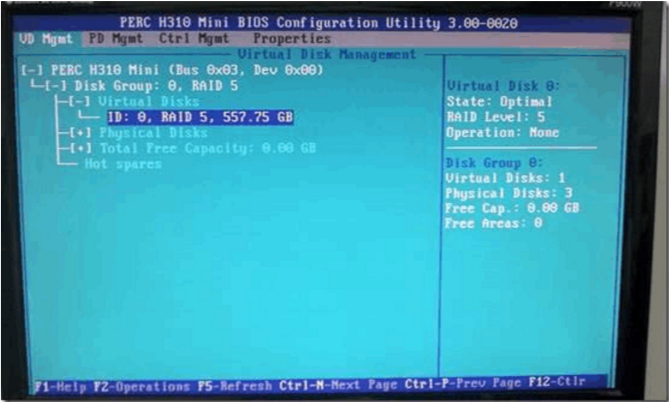

查看陣列狀態，下圖
到此，raid5磁盤整列已經創建完成
【陣列修復】

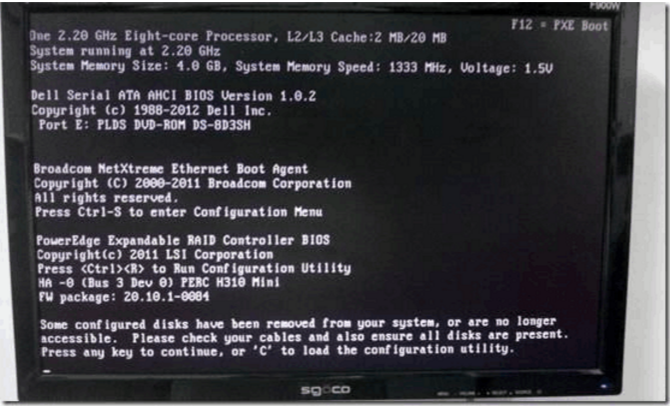

因硬碟故障，或者不小心拔了硬碟，導致陣列報錯，如下圖
此時，還是按CTRL+R進入RAID BIOS，這時，看到陣列資訊字體黃色顯示，
狀態提示被降級
，請看下圖：

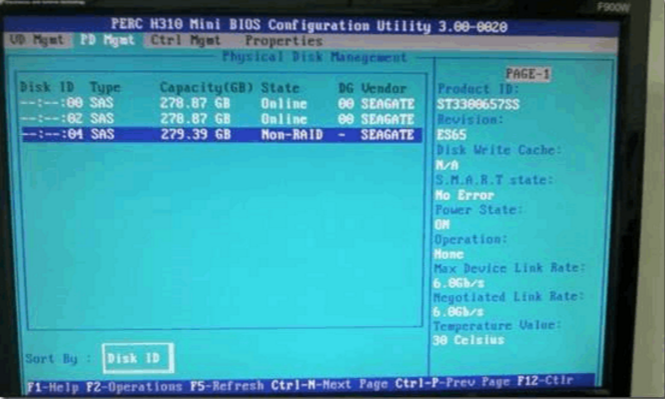

這時我們先按CTRL+N切換到PD Mgmt（物理磁盤管理界面）注：這里可以查看陣列里邊各個硬碟的狀態，如果發現硬碟有丟失，可能是您的硬碟已經存在故障，需要即時更換新的硬碟，如果可以看到你原本陣列丟失的硬碟，但是狀態不是在線（Online）,如下圖：

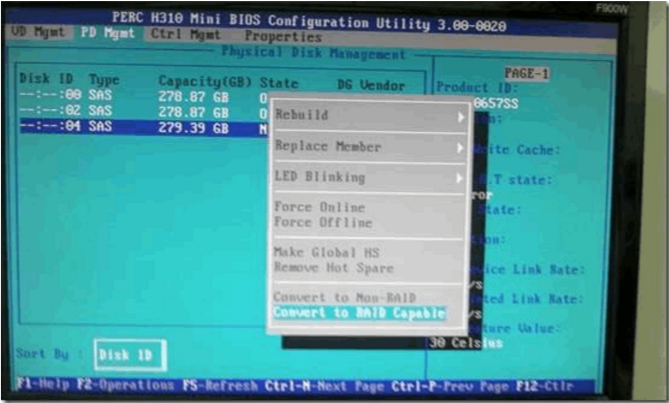

選擇狀態為Non-Raid（或有其他情況）的硬碟，按F2彈出選項，如下圖，選擇convert to RAID Capable轉換到能加入RAID的狀態

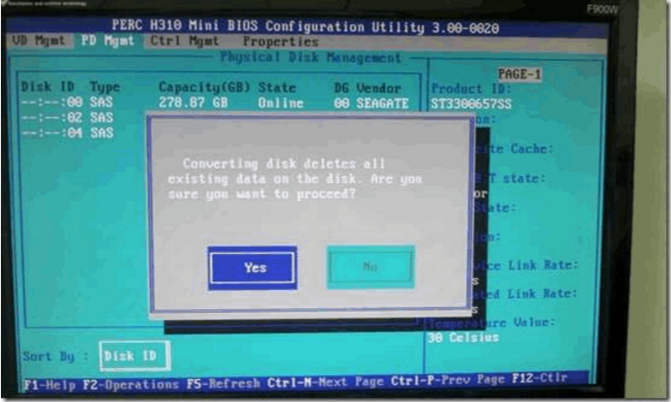

會出現提示：清除本磁盤所有資料，選確認

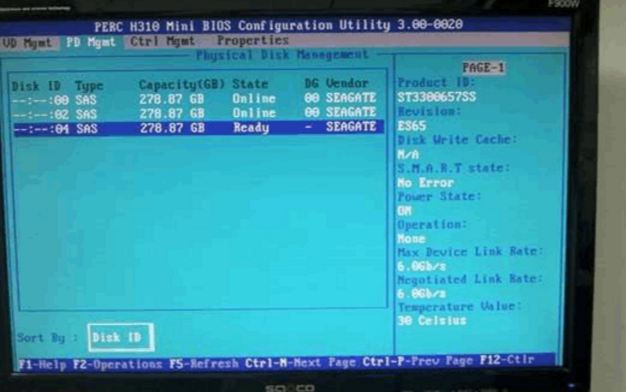

完成資料洗掉后，正常情況，此磁盤的狀態變成ready狀態

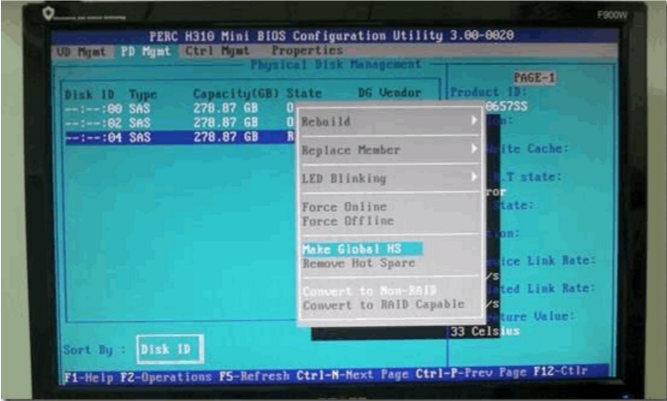

還是選中這塊磁盤，按F2彈出選項，選擇make global HS轉換成熱備狀態

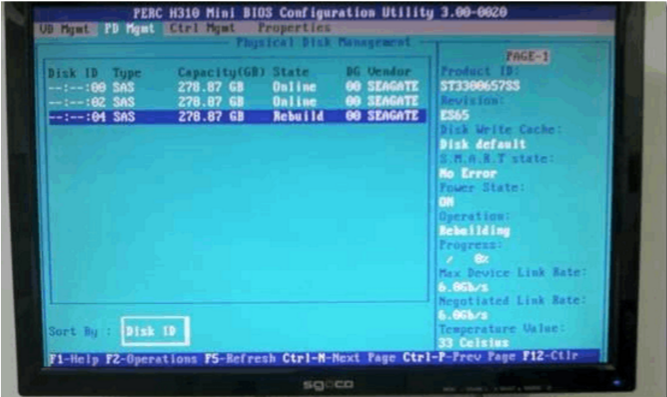

接下來，這個硬碟會自動加入陣列并開始修復陣列 rebuild （重建）
此時呢，喝杯茶，坐等陣列修復完成就可以正常使用了，資料不受影響
陣列修復基本操作結束
【陣列池創建】類似磁盤磁區

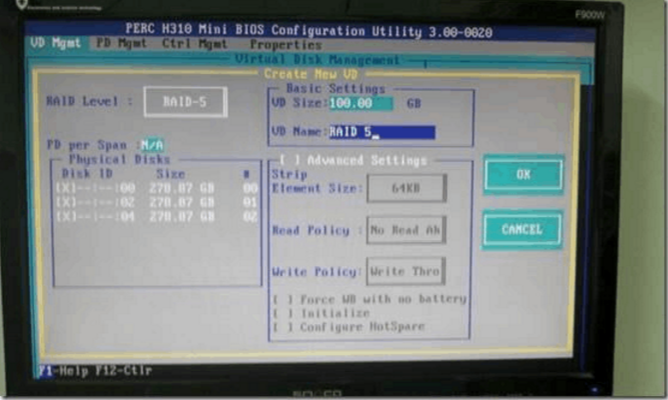

前面的步驟跟普通做陣列一樣，所以直接從選擇陣列開始，還是一樣選擇所有磁盤，到了陣列容量這里就需要注意了，如果你需要把一個陣列分成很多大小，有點像是在磁區，輸入陣列容量的時候，可以按照自己的需求，把一個陣列，分成多個磁區，這里我先分個100GB，如下圖：

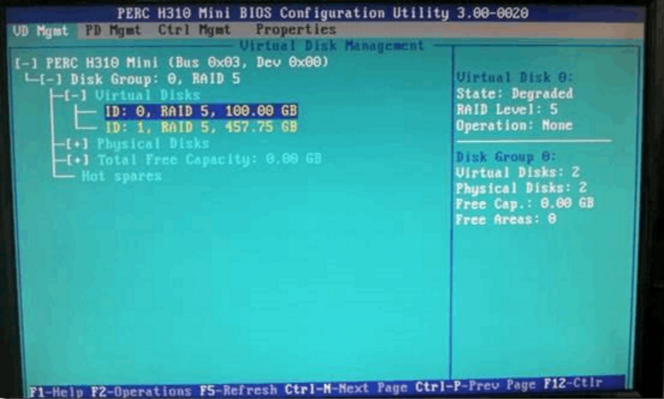

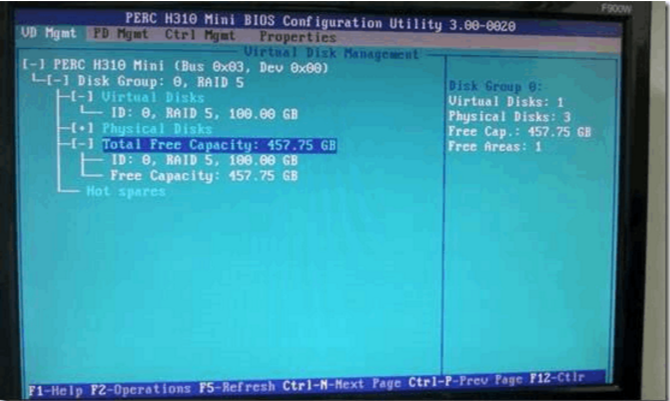

按OK確認之后，我們回到陣列管理主界面 VD Mgmt 剩下的容量會顯示在下面
（還剩余457.75GB）

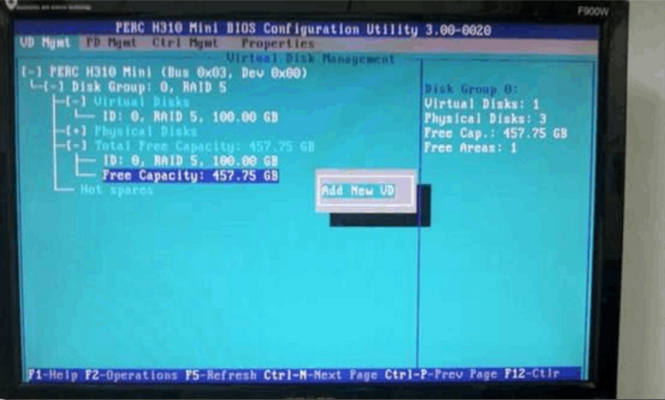

選擇剩余的容量
Free capacity 再按F2彈出選項，選擇ADD New VD把剩下的空間繼續劃分，直到分配完
備注：這種情況一般用于陣列的容量大于2TB裝系統，因為windows系統對安裝系統的磁盤要求容量不超過2TB，所以需要進行劃分磁盤（類似磁盤磁區）
【遇到的問題記載】

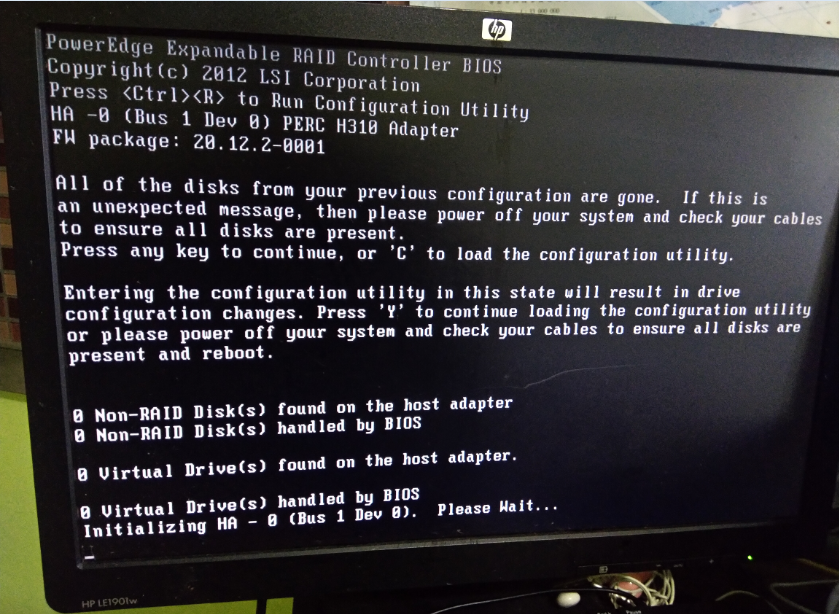

1、剛買來的時候，遇到初始化陣列卡一直卡住，初始化不過去進不了PERC H310的BIOS配置界面，一直停在如下界面，整么搞都沒用
Initializing HA - 0 (Bus 1 Dev 0). Please wait...

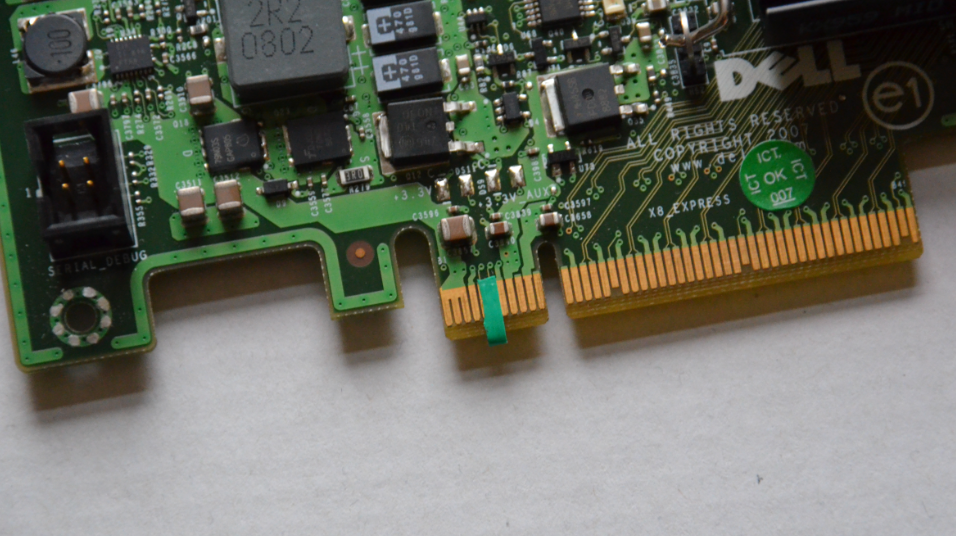

常規處理方式，淘寶賣家出的解決方案是貼住第5.6針腳就可以了，可能某些主板就可以了，貼針腳如下圖：
當時我這個HP A399主板，芯片組為Intel Q75就是不行；
經過查詢資料得出，主板為集成顯卡，而且跟陣列卡存在沖突，上邊已經寫出；
原文地址（國外）：http://yannickdekoeijer.blogspot.com/2012/04/modding-dell-perc-6-sas-raidcontroller.html

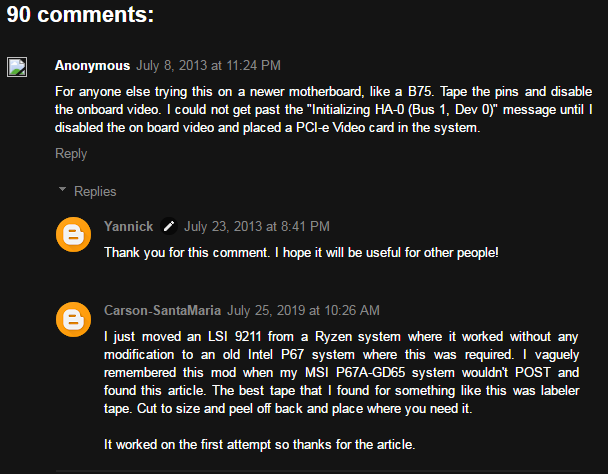

這個文章的第一條評論解決了我的這個問題：
解決方案，買一塊PCIE 1X的垃圾獨立顯卡（因為PCIE 16X只有一個插槽被陣列卡占了）插上，并把集成顯卡disabled掉
重啟后按照操作就可以順利進入陣列卡的BIOS界面進行配置

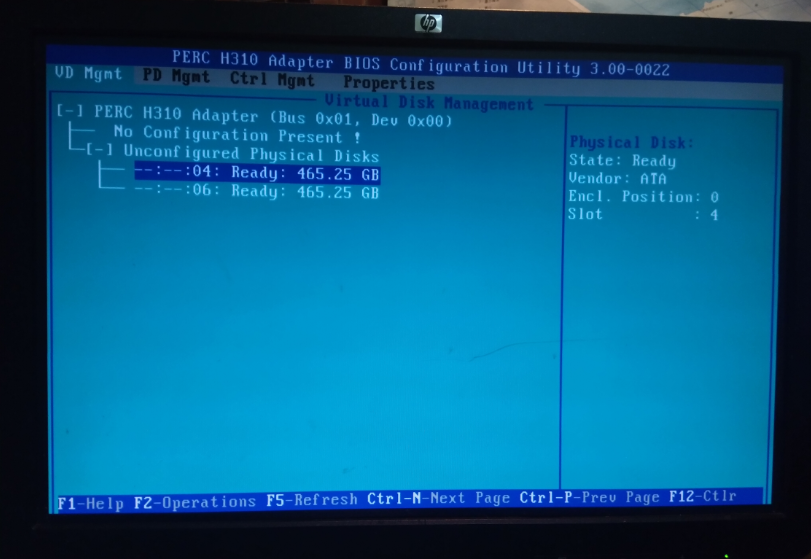

2、首次進入陣列卡的BIOS界面時，接了全新的磁盤，VD Mgmt項中，并沒有掛入磁盤資訊
需要切換到PD Mgmt選項即物理磁盤管理，把磁盤一塊塊convert to RAID Capable，轉換成陣列狀態，然后磁盤的狀態就會變成ready；
再切換回 VD Mgmt，就可以看到加掛的磁盤資訊了
3、H310陣列卡已經在本環境中放棄，情況如下：
安裝red hat enterprise linux 6.4時，不論是在安裝時去加載dd.iso驅動（初始化就進不去無法安裝系統），還是安裝好系統后，再安裝驅動程式，都無法啟動系統（啟動就）；
安裝red hat enterprise linux 6.9時，安裝是加載dd.iso可以進行安裝，但是安裝界面無法識別陣列磁盤； 安裝好系統后，啟動后安裝驅動程式同樣不能識別陣列磁盤；
（這種情況可以再研究）
安裝win7旗艦版一開始不行，安裝程序中如果加載驅動，剛開始無限重啟無法安裝，后來得行了，可以使用磁盤，但是每5分鐘藍屏一次；
安裝win7家庭普通版，可以正常安裝驅動，且可以正常識別使用陣列磁盤，但是每用5分鐘就藍屏，所以徹底放棄了，我日
4、H310最后應用成功，202003，經過研究發現這種整列卡確實在普通的機器上用有兼容問題，但是戴爾官方回復這種陣列卡是在戴爾作業站機型上用的，主板芯片是Intel C系列的，如C230
所以在網上淘了個二手T3420戴爾作業站，完美支持，連續運行7天以上沒有問題，而且在rhel中驅動程式都不用安裝直接像普通硬碟一樣，插上就能用，（windows中需要安裝戴爾官方驅動）
