如題, 求救~~~
已打板及修改三次!! 問題依舊.

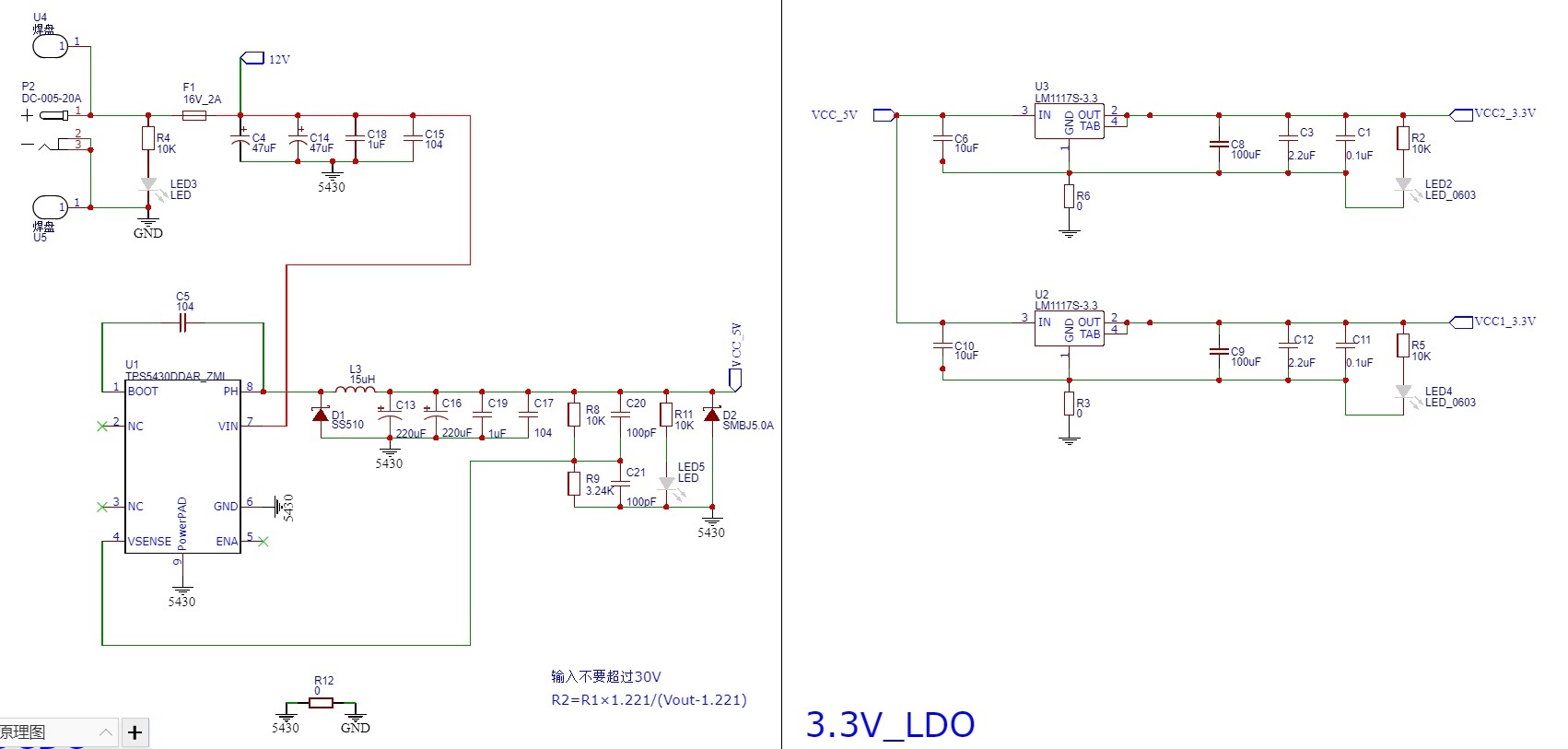

按TPS5430資料手冊設計及布局, 輸入12V, 輸出5V, 芯片最大負載3A,
現象:
1: 空載時(只亮兩個LED作業指示燈, 未接其它部件), DCDC輸出4.96V, LDO輸出3.3V, 正常
2: 掛兩個STM32F4, 一個顯示屏, 負載約1.2A左右, 接上后, DCDC輸出被拉低到4.5V左右,
3: LDO被拉低到2.8V, 板上很多3.3V的部件不能正常作業, 如單片機, 晶振......
排查程序:
1: 元件, 都是嘉立創下單的, 可以排除元件問題.
2: DCDC輸出電容大小, 更換過10uF, 220uF, 330uF, 1000uF, 鋁電容, 鉭電容 ,固態電容
3: DCDC輸入電容大小, 應該不影響, 但也更換過各型號, 同上
4: 功率電感, 15uH, 換過多個
5: LDO芯片, 更換過LM和AMS的,
6: LDO輸入及輸出電容, 更換過
uj5u.com熱心網友回復：
沒呢。你也有這問題？
昨晚又排查了一下，在想問題可能不是出在DCDC部分，輸出后的電壓會不會是被負載拉低？
uj5u.com熱心網友回復：
L3 電感是否小了 或阻抗太大了？試試 用四個電感（兩并兩串） 增大電感量同時減少直流阻抗
uj5u.com熱心網友回復：
收到，我試試。。。。。
uj5u.com熱心網友回復：
前級的功率夠嗎？uj5u.com熱心網友回復：
檢查加載后的輸入電壓是否會有明細跌落uj5u.com熱心網友回復：
另外，必須考慮電感的功率容量，功率容量不夠會使得電感進入飽和狀態uj5u.com熱心網友回復：
15uH有點大了，輸出達到3A，飽和電流至少4A，電感體積太大，而且回應速度慢，考慮到500kHz的開關頻率，10uH感抗怎么都足夠了，選個高溫下飽和電流達到5A的就很可靠了uj5u.com熱心網友回復：
剛看了下5430的datasheet， 原理圖沒啥問題， 15uh電感也沒問題的。 datasheet里面參考電路就是15uh。 我覺著問題有可能是出在PCB上面， 樓層問題沒解決的話可以聯系我 。我一直用TPS5450， 從來沒出過問題啊。uj5u.com熱心網友回復：
嗯，先謝謝你。
已經找到問題方向了。應該是恒流的問題，負載有個顯示屏，LED需要恒流。
