上機實驗報告 河網提取
一、實驗目的
（1）了解水文分析的基本內容，
（2）熟悉河網提取的基本內容，
（3）掌握ArcGIS中河網提取的步驟
二、實驗內容
（1）河網提取
（2）柵格河網矢量化
三、實驗資料
C:\Users\張潤喬\Desktop\第七章\第七章\Hydrology原資料\data\dem
四、實驗流程
加載資料->流向分析->匯工具->填充洼地，創建無凹陷點DEM->對填洼后的DEM進行流向分析->流量統計->設定閾值，地圖代數->柵格河網矢量化
五、具體步驟
1.加載資料
在ArcMap中，加載河網提取原始資料

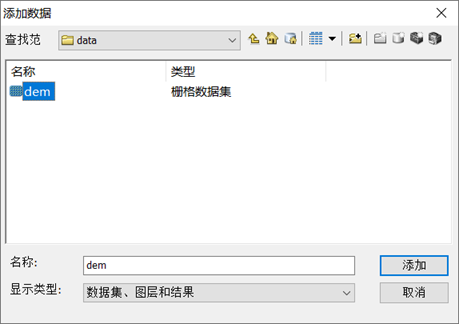

圖2-1 匯入DEM柵格資料集
2.流向分析
運用流向分析工具，進行流向提取

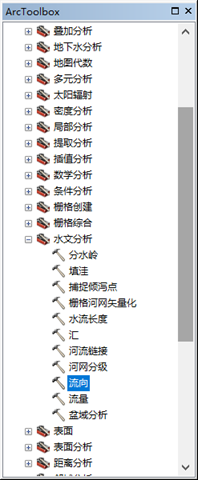

圖2-2 Spatial Analyst->水文分析->流向

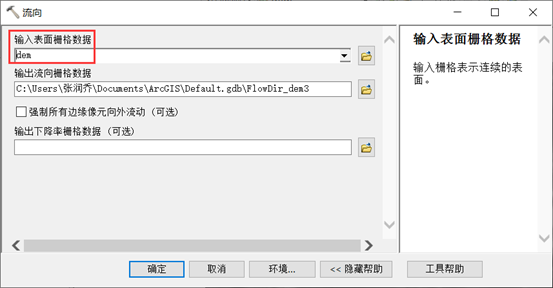

圖2-3 輸入表面柵格資料為原始DEM資料
圖2-4 流向分析得到的圖層

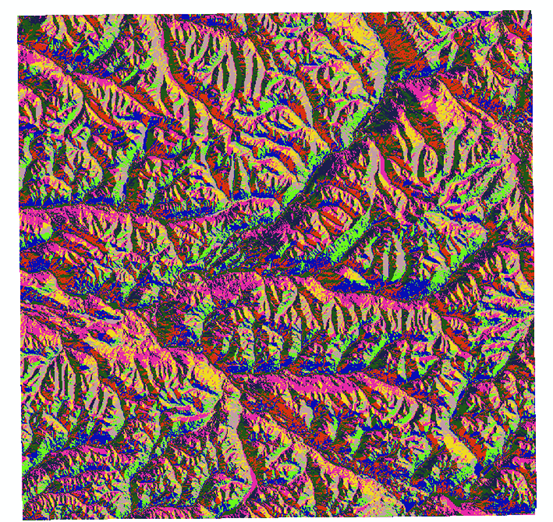

圖2-5流向分析得到的結果
3.匯工具
由于dem資料在采集制作程序中，資料元素中存在坑點或叫污點（如：因地貌原有造成，提取時會影響提取的精確度），因而利用工具箱中的填洼工具進行填挖，

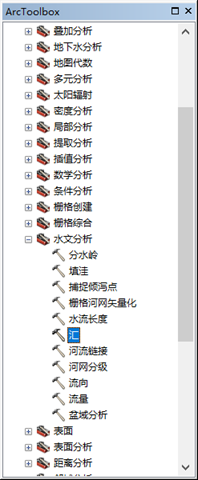

圖2-6 Spatial Analyst->水文分析->匯

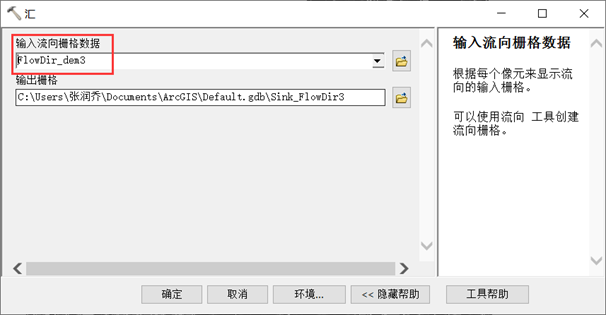

圖2-7 輸入流向柵格資料為進行流向分析后得出的資料
圖2-8 匯工具獲得的結果

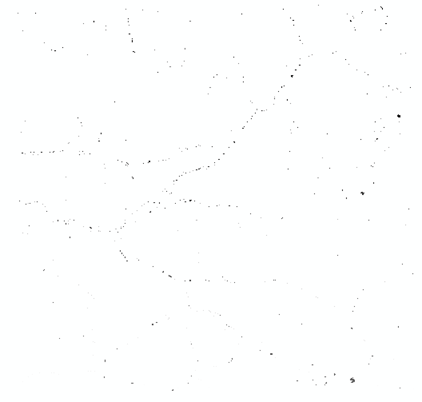

圖2-9 匯工具結果顯示
4.填充洼地，創建無凹陷點DEM

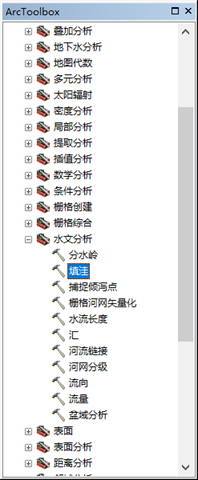

圖2-10 Spatial Analyst->水文分析->填洼

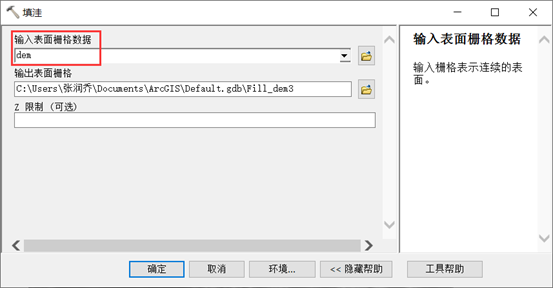

圖2-11 輸入表面柵格資料為原始DEM資料
圖2-12 填洼獲得的圖層

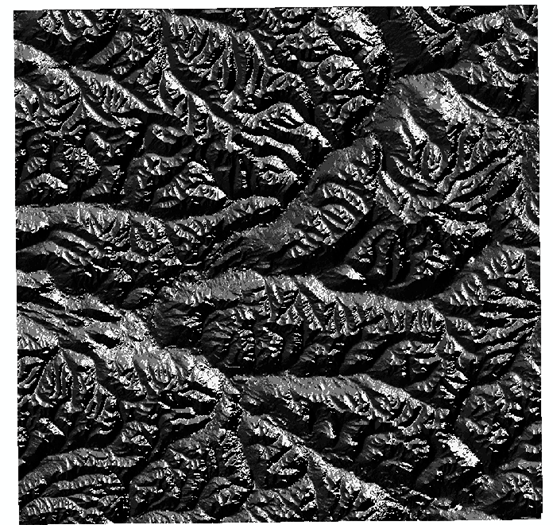

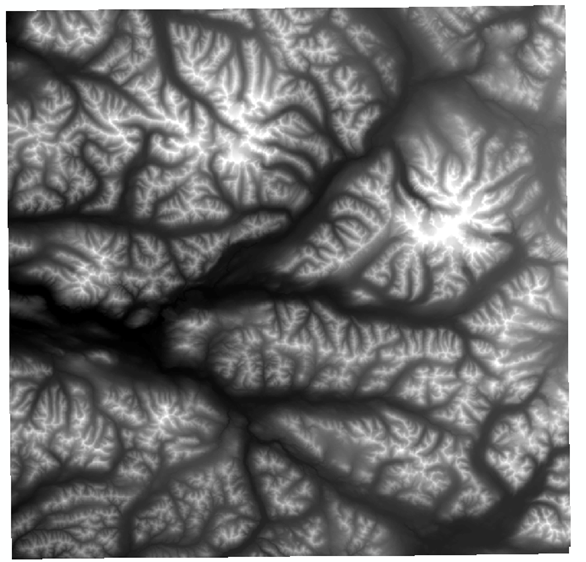

圖2-13填洼后得到無凹陷點DEM
5.對填洼后的DEM進行流向分析
河水是從高往低處流，具有方向性，利用填洼的結果點擊流向分析工具，進行流向提取

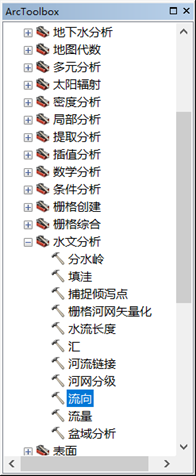

圖2-14 Spatial Analyst->水文分析->流向

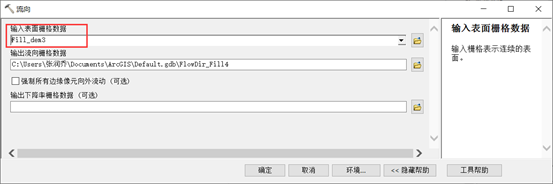

圖2-15 輸入表面柵格資料為填洼后得到的無凹陷點DEM
圖2-16 流向分析得到的圖層
圖2-17 流向分析方向編碼
圖2-18 流向分析結果顯示
6.流量統計
河水匯流最終需要集中在河流中，因而需計算各個元素內積累的匯流量，結合河流流向點擊匯流量分析工具計算該地方各處匯流量

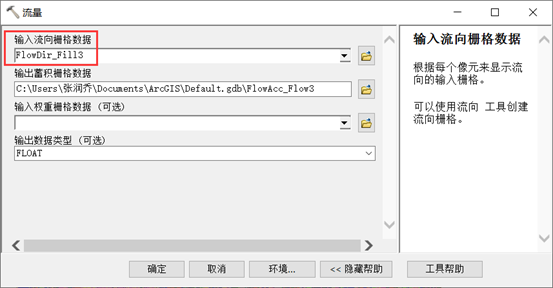

圖2-19 輸入流向柵格資料為填洼后進行流向分析得到的資料
圖2-20 流量統計得到的圖層
圖2-21 流量統計得到結果顯示
7.設定閾值，地圖代數
圖2-22 Spatial Analyst->地圖代數->柵格計算器

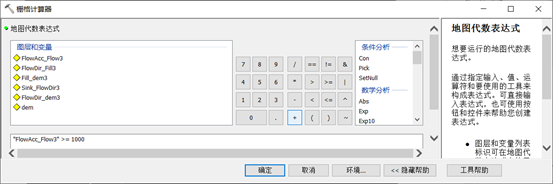

圖2-23"FlowAcc_Flow3" >= 1000
圖2-24 柵格計算器計算得到的圖層

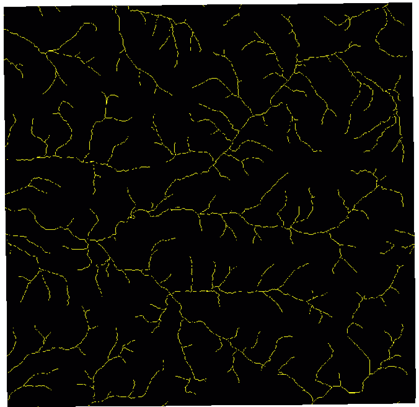

圖2-25 柵格計算器計算得到結果的顯示
由于計算提取的分為0和1兩個值，將該結果分類去掉0值的，1值的代表河網，點擊重分類工具

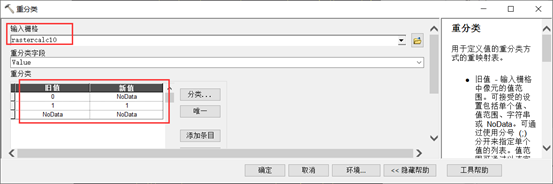

圖2-26 重分類操作
圖2-27 重分類得到的圖層
8.柵格河網矢量化
利用河網柵格資料結果與流向資料結果將柵格河網轉化為矢量河網，點擊柵格河網矢量化工具去完成
圖2-28 Spatial Analyst->水文分析->柵格河網矢量化

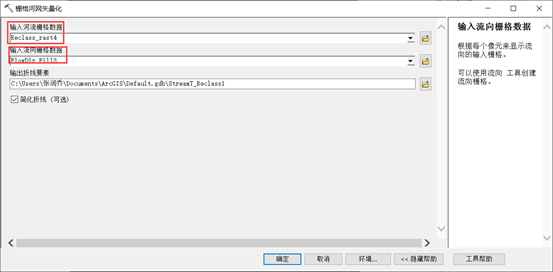

圖2-29 輸入河流柵格為重分類后的資料，輸入流向柵格資料為填洼后的流向資料

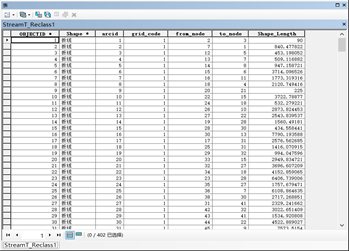

圖2-30 柵格河網矢量化結果得到的表
圖2-31 柵格河網矢量化得到的圖層

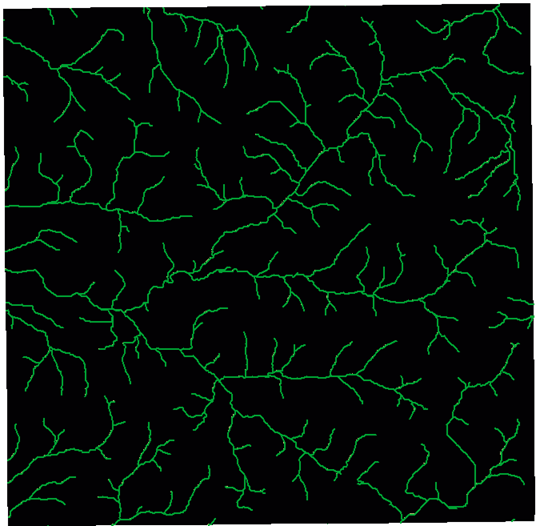

圖2-32柵格河網矢量化得到結果的顯示
僅供學習交流，轉載請實名聯系，感謝安老師、吳老師教導，
