上機實驗報告 距離分析
一、實驗目的
掌握arcgis中的距離分析內容，計算從源到目標的最小成本路徑，
二、實驗內容
（1）距離分析
（2）成本距離
（3）成本回溯鏈接
（4）成本路徑
三、實驗資料
C:\Users\張潤喬\Desktop\GIS資料\距離分析\data\Stowe.gdb
四、實驗流程
加載資料->成本距離操作->成本回溯鏈接操作->得出最小成本路徑
五、具體操作步驟
1.加載資料

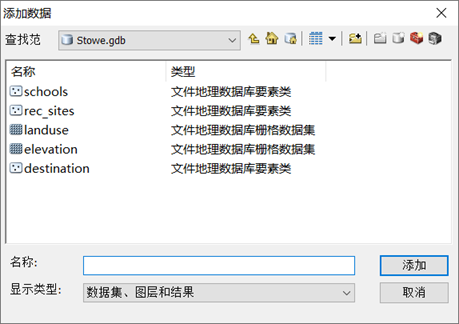

圖3-1 arcmap加載距離分析原始資料

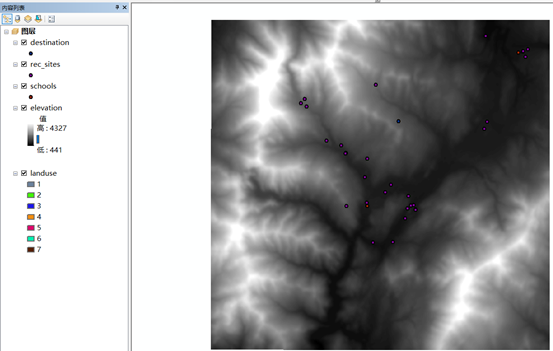

圖3-2 加載資料顯示情況
2.成本距離
在GIS中，距離通常是兩個地點之間的計算，但有時人們想知道一個地點到所有其它地點的距離，這時得到的距離是一個距離表面，這種距離表面通常情況是網格資料，每個網格中的值都表示到出發點的距離，
通過耗費距離得到的距離表面稱為阻力表面或耗費表面，其屬性值代表一耗費或阻力大小，如果每個網格中的距離值都為距離原點的最小耗費距離，則該表面為最小耗費距離表面，可以根據阻力表面計算最小耗費距離，

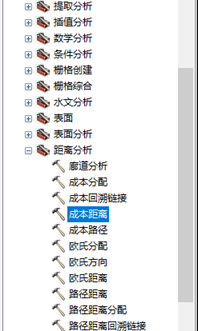

圖3-3 Spatial Analyst->距離分析->成本距離
輸入柵格資料或要素源資料為起點資料，輸入成本柵格資料為摩擦系數（landuse）

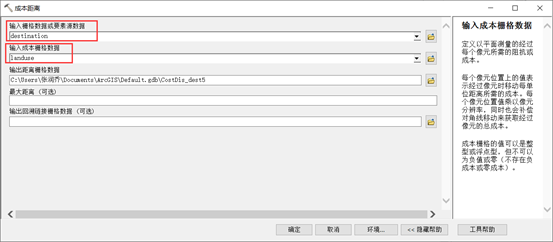

圖3-4 成本距離操作界面

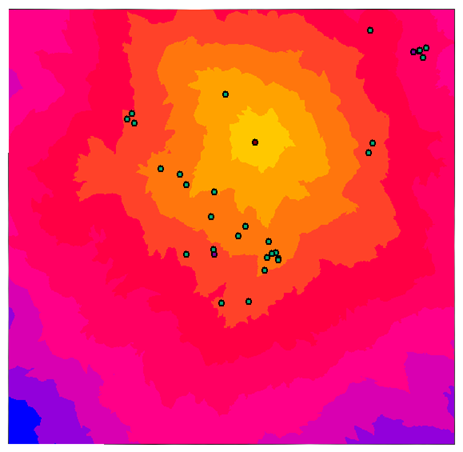

圖3-5 成本距離操作獲得距離表面顯示
圖3-6 成本距離操作獲得距離表面圖層
3.成本回溯鏈接
求一個方向柵格，可以從任意像元沿最小成本路徑回傳最近源，

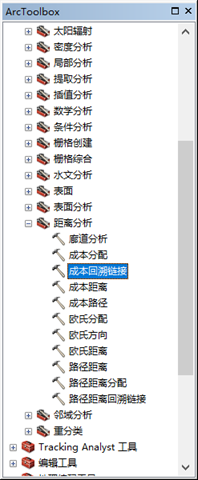

圖3-7 Spatial Analyst->距離分析->成本回溯鏈接

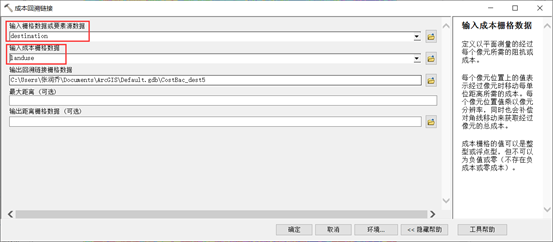

圖3-8 輸入柵格資料或要素源資料為起點，輸入成本柵格資料為摩擦表面

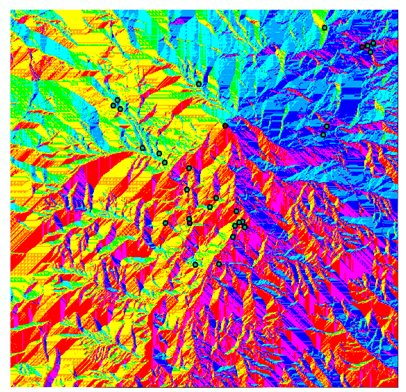

圖3-9 成本回溯鏈接運算結果顯示
圖3-10成本回溯鏈接運算結果圖層
4.成本路徑
求任意像元到最近源的最小成本路徑，

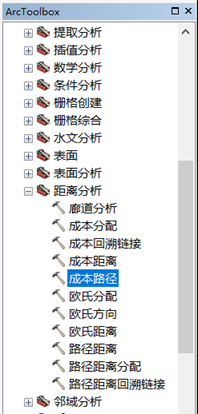

圖3-11 Spatial Analyst->距離分析->成本路徑
輸入柵格資料或要素目標資料為終點資料
輸入成本距離柵格資料為先前運算得到的最小成本距離表面
輸入成本回溯鏈接柵格資料為先前運算得到的成本回溯鏈接資料

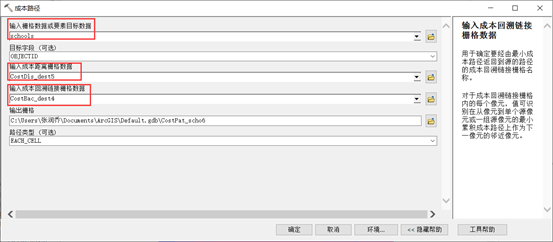

圖3-12 設定終點為schools成本路徑操作界面

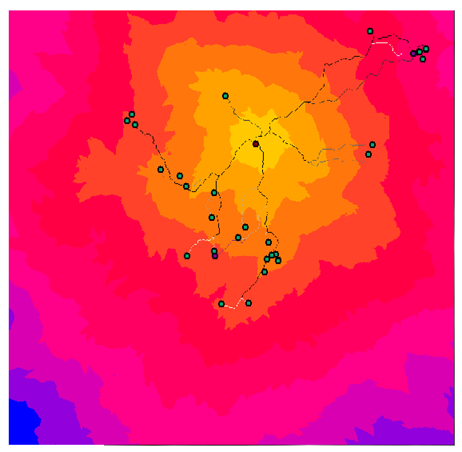

圖3-13 終點為schools運算得到的最小成本路徑

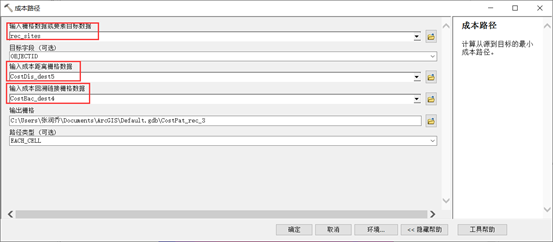

圖3-14 設定終點為rec_sites成本路徑操作界面

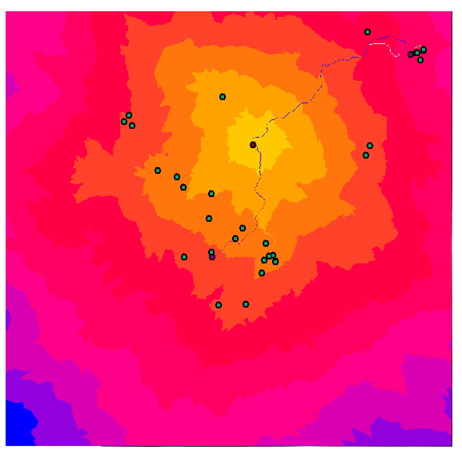

圖3-15 終點為rec_sites運算得到的最小成本路徑
僅供學習交流，轉載請實名聯系，感謝安老師、吳老師教導，
