leaflet結合PostGIS動態渲染矢量瓦片
源代碼demo下載

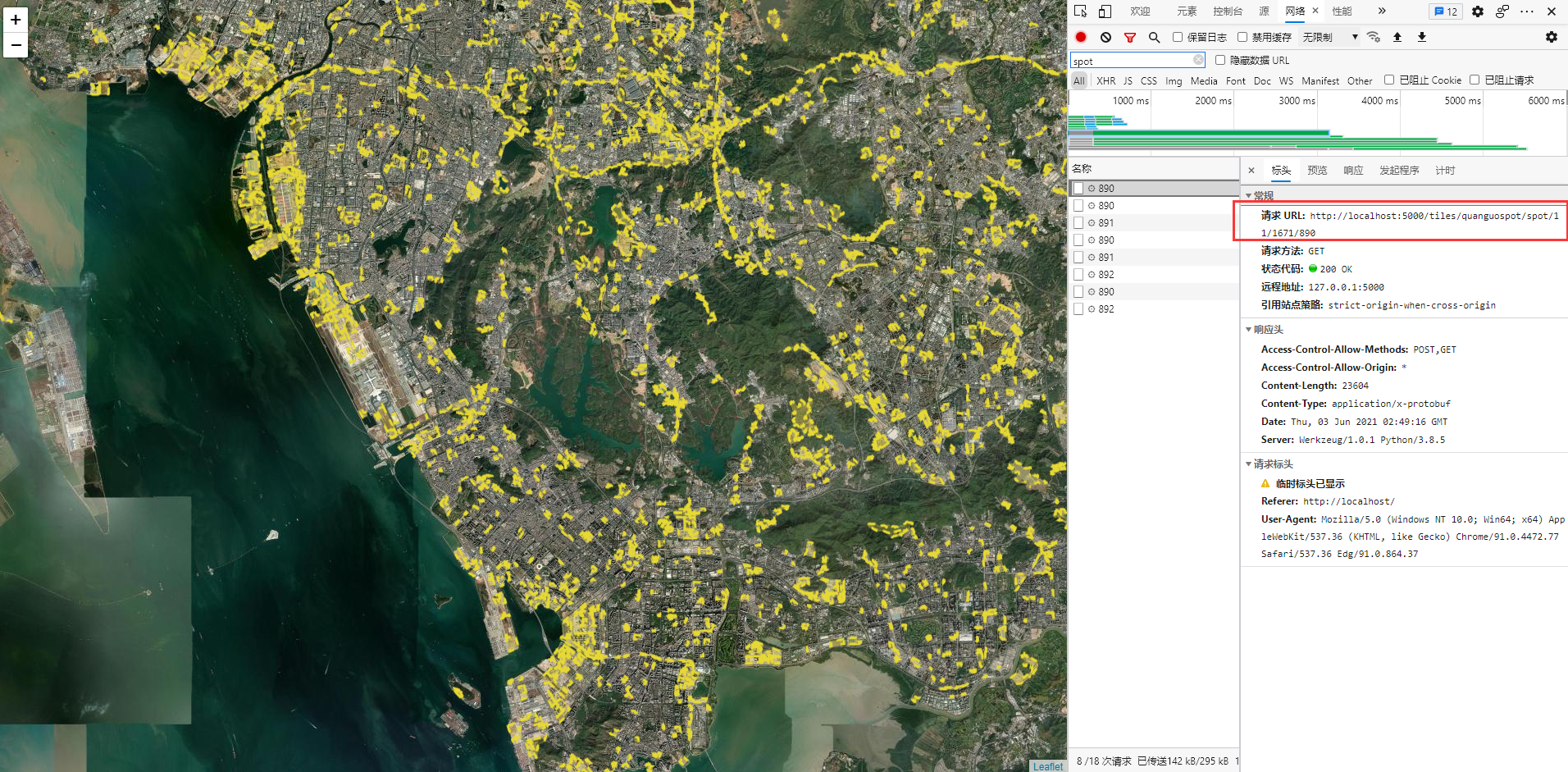

效果圖如下：
具體實作思路：
根據前端地圖請求的地圖當前級別以及行列號zxy（http://localhost:5000/tiles/quanguospot/spot/14/13345/7097），
后臺介面python根據前端地圖傳值過來的zxy，動態計算地圖當前級別z行列號對應的地圖范圍extent(lonmin，latmin，lonmax，latmax)，然后結合postgis動態生成矢量瓦片回傳前端地圖渲染可視化，
postgis-stMvt
python 后臺連接postgis 回傳矢量切片
使用
- 在tileOline.py中配置自己的postgis連接引數
Dbpool = psycopg2.pool.SimpleConnectionPool(1,
2000,
dbname='postgis_31_sample',
user='postgres',
host='localhost',
password='postgres',
port='5432')
- 根據ZXY計算對應地圖范圍Extent
import math
def tile2lat(ytile, zoom):
n = 2.0 ** zoom
lat_rad = math.atan(math.sinh(math.pi * (1 - 2 * ytile / n)))
lat_deg = math.degrees(lat_rad)
return lat_deg
def tile2lon(xtile, zoom):
n = 2.0 ** zoom
lon_deg = xtile / n * 360.0 - 180.0
return lon_deg
def getLon(xtile, zoom):
a = []
a.append(tile2lon(xtile, zoom))
a.append(tile2lon(xtile+1, zoom))
return a
def getLat(ytile, zoom):
a = []
a.append(tile2lat(ytile, zoom))
a.append(tile2lat(ytile+1, zoom))
return a
lons = Util.getLon(x, z)
lats = Util.getLat(y, z)
lonmin = str(lons[0])
lonmax = str(lons[1])
latmin = str(lats[1])
latmax = str(lats[0])
- 重要的查詢陳述句
// 傳 source-layer 和 tableName引數動態獲取
query = "WITH mvtgeom AS(SELECT ST_AsMVTGeom(geom,ST_MakeEnvelope(%s,%s,%s,%s,4326),4096,64,true) AS geom FROM public." + tableName + \
" t where t.geom IS NOT NULL AND ST_Intersects(geom, ST_MakeEnvelope(%s,%s,%s,%s,4326))) SELECT ST_AsMVT(mvtgeom.*,'" + \sourceLayer + "') FROM mvtgeom ;"
- postgis重要函式說明
(1) ST_AsMVTGeom:將一個圖層中位于引數box2d范圍內的一個幾何圖形的所有坐標轉換為MapBox VectorTile坐標空間里的坐標，
ST_AsMVTGeom的官方檔案API：http://postgis.net/docs/manual-3.0/ST_AsMVTGeom.html
函式各個引數的含義：
geom —— 被轉換的幾何圖形資訊，
bounds —— 某個矢量切片的范圍對應的空間參考坐標系中的幾何矩形框（沒有緩沖區），
extent —— 是按規范定義的矢量切片坐標空間中的某個矢量切片的范圍，如果為NULL，則默認為4096（邊長為4096個單位的正方形），
buffer —— 矢量坐標空間中緩沖區的距離，位于該緩沖區的幾何圖形部位根據clip_geom引數被裁剪或保留，如果為NULL，則默認為256，
clip_geom —— 用于選擇位于緩沖區的幾何圖形部位是被裁剪還是原樣保留，如果為NULL，則默認為true，
注意：從3.0版本開始，可以在配置時選擇Wagyu庫來裁剪和驗證MVT多邊形，Wagyu庫比默認的GEOS庫更快且能產生更正確的結果，但是它可能會丟棄小的多邊形，
(2) ST_AsMVT:ST_AsMVT聚合函式用于將基于MapBox VectorTile坐標空間的幾何圖形轉換為MapBox VectorTile二進制矢量切片，
PostGIS生成MVT矢量切片的步驟是：
使用ST_AsMVTGeom函式將幾何圖形的所有坐標轉換為MapBox VectorTile坐標空間里的坐標，這樣就將基于空間坐標系的幾何圖形轉換成了基于MVT坐標空間的幾何圖形，
使用ST_AsMVT函式將基于MVT坐標空間的幾何圖形轉換為MVT二進制矢量切片，
ST_AsMVT的官方檔案API：http://postgis.net/docs/manual-3.0/ST_AsMVT.html
函式各個引數的含義：
row —— 至少具有一個geometry列的行資料，
name —— 圖層名字，默認為"default"，
extent —— 由MVT規范定義的螢屏空間（MVT坐標空間）中的矢量切片范圍，
geom_name —— row引數的行資料中geometry列的列名，默認是第一個geometry型別的列，
feature_id_name —— 行資料中要素ID列的列名，如果未指定或為NULL，則第一個有效資料型別（smallint, integer, bigint）的列將作為要素ID列，其他的列作為要素屬性列，
- leaflet矢量瓦片插件前端加載代碼
var map = L.map('map',{renderer: L.canvas}).setView({ lat:23.56,lng:113.23 }, 14);
var positron = L.tileLayer('https://server.arcgisonline.com/arcgis/rest/services/World_Imagery/MapServer/tile/{z}/{y}/{x}', {
opacity: 1
}).addTo(map);
//設定圖斑的樣式
var vectorTileStyling = {
spot:{
color: '#ffd700',
fillColor: '#e6d933',
fillOpacity: 0.1,
fill: true,
opacity: 1,
weight: 3,
dashArray: '5',
}
}
var pbfUrl = "http://localhost:5000/tiles/quanguospot/spot/{z}/{x}/{y}";
var mapboxVectorTileOptions = {
rendererFactory: L.canvas.tile, //L.canvas.tile L.svg.tile
maxZoom: 20,
minZoom: 5,
vectorTileLayerStyles: vectorTileStyling
};
var vectorGrid = L.vectorGrid.protobuf(pbfUrl, mapboxVectorTileOptions).addTo(map)
- leaflet結合mapboxGL矢量瓦片前端加載代碼
var map = L.map('map', {maxZoom: 17}).setView([23.3759016568317, 113.22544097900392], 13);
map.createPane("tileLayerZIndex");
map.getPane("tileLayerZIndex").style.zIndex = 0;
var positron = L.tileLayer('https://server.arcgisonline.com/arcgis/rest/services/World_Imagery/MapServer/tile/{z}/{y}/{x}', {
opacity: 1,
pane: "tileLayerZIndex",
}).addTo(map);
var blankStyle = {
version: 8,
name: "BlankMap",
sources: {},
layers: [
]
};
var gl = L.mapboxGL({
accessToken: 'pk.eyJ1IjoiZ2lzeGlhb3dlaTEyMyIsImEiOiJja25zcTk4b3cweXZlMndwZjEyNzF1dXM2In0.V5daL_pyIbuSRN8K2PI80Q',
style: blankStyle
}).addTo(map);
gl.getMapboxMap().on('load', function() {
gl.getMapboxMap().addSource('myspot',{
'type':'vector',
'tiles':['http://localhost:5000/tiles/quanguospot/spot/{z}/{x}/{y}']
});
gl.getMapboxMap().addLayer({
'id': 'spot',//隨意
'source': 'myspot',//和上面那個source保持一致
'source-layer':'spot',//圖層名稱，就是資料的名稱
'type': 'fill',
'paint': {
"fill-color": "#e6d933", //讀取資料里的properties下的value獲取顏色
'fill-opacity': 0.25,
//"fill-outline-color" :"#e6d933",
/*"line-dasharray":[2,4]*/
},
"maxzoom": 20,
"minzoom": 8,
});
gl.getMapboxMap().addLayer({
'id': 'spot_line',//隨意
'source': 'myspot',//和上面那個source保持一致
'source-layer':'spot',//圖層名稱，就是資料的名稱
'type': 'line',
'paint': {
"line-color": "#e6d933",
"line-width": 3,
"line-dasharray": [3,3]
},
"maxzoom": 20,
"minzoom": 8,
});});
完整demo原始碼見小專欄文章尾部：小專欄
文章尾部提供源代碼下載，對本專欄感興趣的話，可以關注一波
