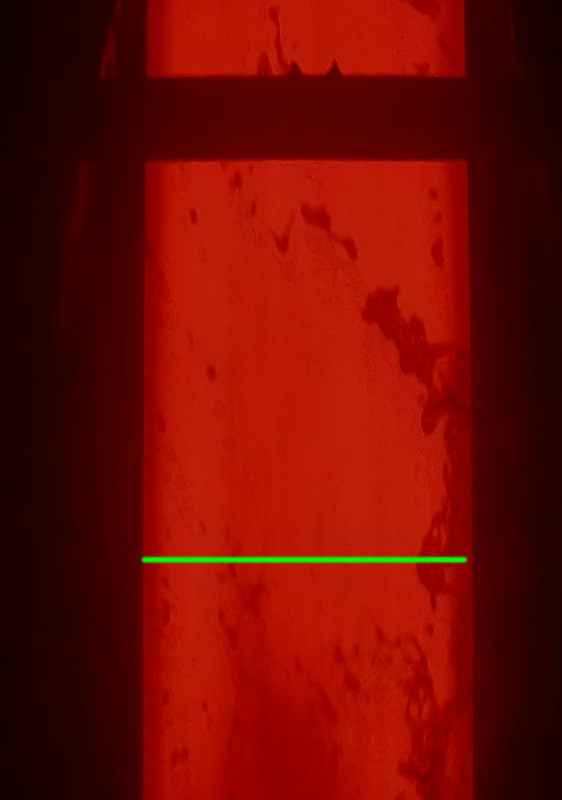

我想測量影像中沿綠線的寬度，我通過 OpenCV 應用了像 canny 這樣的過濾器，但我猜由于溫度非常高，過濾器不起作用（無法顯示邊緣）。我的想法是畫兩條垂直線并通過在它們之間畫一條線來測量（我想在圖片中繪制物件的垂直邊緣，所以）。有什么方法可以解決這個問題嗎？
uj5u.com熱心網友回復：
紅色組件二值化非常好，所以找到邊不是什么大問題。
為了獲得更高的精度，您可以垂直低通濾波器以減少噪聲。您還可以使用跨越邊緣的線性模型進行亞像素插值。但是我不確定您的情況是否需要這種奢侈。
低通：
uj5u.com熱心網友回復：
- 取一行像素
- 只走紅色通道（其他不包含資訊）
- 低通一點以抑制噪音
- 坡度
- 最大值和最小值分別是上升沿和下降沿
由此，falling - rising您可以直接在影像的掃描線上獲得工件的寬度（以像素為單位）。
您也可以并且也許應該使用全域閾值而不是邊緣。在這張圖片中，0.4 的閾值看起來不錯。您可以使用 Otsu 的方法來確定。
im = cv.imread("UEj1P.png")
# try threshold using Otsu
row_u8 = im[550, :, 2] # red channel
(otsulevel, thresh) = cv.threshold(row_u8, 0, 255, cv.THRESH_BINARY cv.THRESH_OTSU)
row = im[500:550, :, 2].mean(axis=0) / 255
lowpassed = scipy.ndimage.gaussian_filter1d(row, sigma=2.0)
gradient = np.gradient(lowpassed)
rising = np.argmax(gradient)
falling = np.argmin(gradient)
# two plots in the figure
fig, ax = plt.subplots(2, 1, figsize=(15, 10))
# first plot: row
ax[0].plot(row)
ax[0].plot(lowpassed)
# otsu threshold line
ax[0].axhline(otsulevel/255, color="blue")
# second plot: gradient
ax[1].plot(gradient)
# draw some vertical lines at rising and falling edge
ax[0].axvline(x=rising, color="red")
ax[0].axvline(x=falling, color="red")
ax[1].axvline(x=rising, color="red")
ax[1].axvline(x=falling, color="red")
plt.show()
