記一次 CesiumJS 中 WMTS 資料的加載

CesiumJS 能用的 WMTS 目前只支持兩種切片方案（TilingScheme）：

0 級瓦片有 2 個的 GeographicTilingScheme
0 級瓦片只有 1 個的 WebMercatorTilingScheme

光說很抽象，上圖：

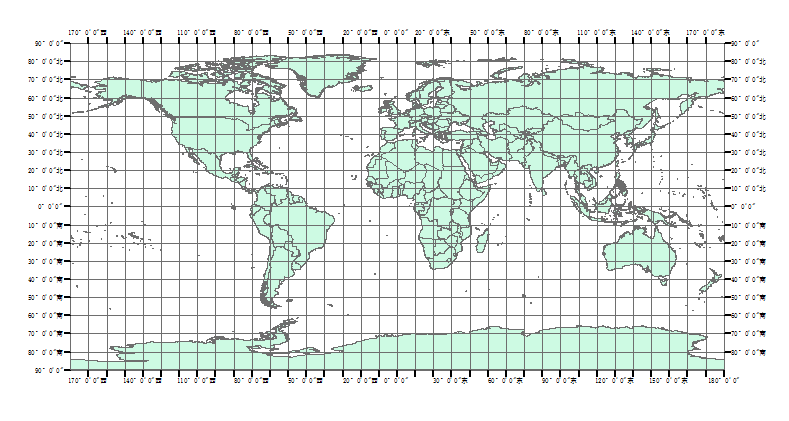

0 級瓦片有 2 個的投影，是直接以經緯度數值展平成平面，眾所周知：

\[緯度跨度:經度跨度 = 180:360 = 1:2 \]

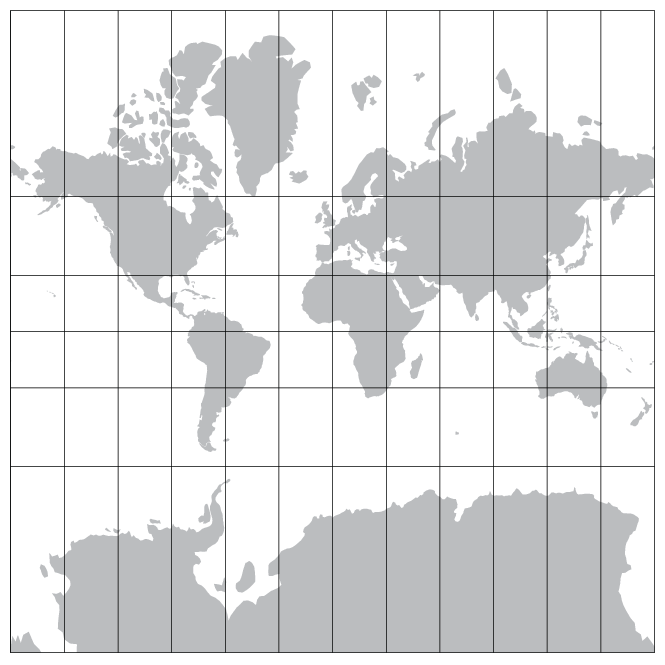

所以 GeographicTilingScheme 的樣子就是一個一比二的矩形，剛好就在 0 級瓦片時有兩個，后續就按常規的四叉樹切分即可，而 WebMercator 投影后的坐標系 xy 值域是 \([-20037508.34,20037508.34]^2\)，是一個 正方形，所以可以按單個 0 級瓦片進行四叉樹切分，

以上，是技術前提，CesiumJS 只能支持這兩種切分方案，也就是說，我國常用的其他投影方法，例如高斯投影、蘭伯特投影等是不支持的，主要是形狀不太滿足構造四叉樹瓦片，

既有 WMTS 的現狀

需求是這樣的，這一份 WMTS 的起切等級并不是 0 級，通過觀察能力檔案，我可以得出如下幾個結論：

它是自定義切片方案，但滿足 GeographicTilingScheme 方案的形狀，是 1:2 的矩形
它的 0 級瓦片與 EPSG:4326 的 0 級瓦片不同
它的 0 級瓦片解析度與 EPSG:4326 的 9 級瓦片相同
它的 0 級瓦片共有 1024 列 × 512 行，而 EPSG:4326 是 2 列 × 1 行，是 4326 的 \(512^2\) 倍

如果讀者足夠敏銳，可以得知這個 WMTS 的起切瓦片實際上幾乎就是 4326 的第 9 級瓦片：

<TileMatrixLimits>
    <TileMatrix>EPSG:4490:0</TileMatrix>
    <MinTileRow>190</MinTileRow>
    <MaxTileRow>192</MaxTileRow>
    <MinTileCol>835</MinTileCol>
    <MaxTileCol>838</MaxTileCol>
</TileMatrixLimits>eMatrix>

比對廣東省省界資料的 4326 坐標系第 9 級瓦片陣（TileMatrix）定義：

<TileMatrixLimits>
    <TileMatrix>EPSG:4326:9</TileMatrix>
    <MinTileRow>183</MinTileRow>
    <MaxTileRow>198</MaxTileRow>
    <MinTileCol>823</MinTileCol>
    <MaxTileCol>845</MaxTileCol>
</TileMatrixLimits>

最大最小行列號略有差別，是因為資料所跨的范圍略有不同，前者范圍較后者（廣東省省界）小，

我只能說比較慶幸，這樣的 WMTS 基本還是可以滿足加載要求的，現有 API 可以滿足加載調整，

兵來將擋水來土掩 - 問題解決

先給代碼，然后解釋：

const provider = new WebMapTileServiceImageryProvider({
  url: new Resource({
    url: 'http://127.0.0.1/server/wmts', // 簡寫 url，會意即可
    headers: {
      'tk': 'aaaaaaaaa', // 資料保密，需要傳遞 token
    }
  }),
  tileMatrixSetID: 'EPSG:4490',
  format: 'image/png',
  tileMatrixLabels: Object.keys(new Array(11).fill(0)).map(v => `EPSG:4490:${v}`),
  layer: 'demo',
  rectangle: Rectangle.fromDegrees(113.75549, 22.383494, 114.662777, 22.888641),
  style: "",
  tilingScheme: new GeographicTilingScheme({
    numberOfLevelZeroTilesX: 1024,
    numberOfLevelZeroTilesY: 512,
  })
})
viewer.imageryLayers.addImageryProvider(provider)

url 引數

WebMapTileServiceImageryProvider 的 url 可以是兩種型別的值：string 或 Resource，這個 WMTS 資料需要在所有請求頭中加上訪問令牌（token），所以我選擇創建一個 Resource 物件來傳遞 token，

tileMatrixSetID 和 layer 引數

這里設為 EPSG:4490，指的是能力檔案中該圖層（layer: 'demo'）下的 <TileMatrixSetLink></TileMatrixSetLink> 的瓦片陣集ID（TileMatrixSetID）：

<TileMatrixSetLink>
    <TileMatrixSet>EPSG:4490</TileMatrixSet>
    <TileMatrixSetLimits><!-- ... --></TileMatrixSetLimits>
</TileMatrixSetLink>

tileMatrixLabels 引數

這個沒什么好說的，就是每一層瓦片陣的訪問標簽，我這里使用 JavaScript 的陣列語法糖快速生成了 11 級（0到10，共11層）瓦片陣的 ID，即：

Object.keys(new Array(11).fill(0)).map(v => `EPSG:4490:${v}`)

// ["EPSG:4490:0", "EPSG:4490:1", ..., "EPSG:4490:10"]

這樣，網路請求瓦片的鏈接：

http://127.0.0.1/server/wmts?tilematrix=EPSG%3A4490%3A1&layer=ZT%3ATDYT&style=&tilerow=382&tilecol=1671&tilematrixset=EPSG%3A4490&format=image%2Fpng&service=WMTS&version=1.0.0&request=GetTile

中的 tilematrix 引數的值：EPSG:4490:1 就是正確的了，tileMatrixLabels 陣列默認是數字 0 ~ 最大等級，如果圖層在能力檔案中定義的 tilematrix 的 ID 不是 0 ~ 最大等級的數字的話，就需要這樣構造一個陣列來告訴 CesiumJS，要以什么樣的 tilematrix 發出請求，

rectangle 引數

加上這個引數，就可以最大優化 WMTS 的請求性能，如果不加這個引數限制請求范圍，就會取相機視角下的所有篩選到的瓦片，這對這個例子十分有效，主要還是要加上最后一個引數：

tilingScheme 引數

上文已經提及，這個 WMTS 的切片方案與 4326 的是幾乎一致的，只不過其 0 級相當于 4326 的 9 級，

那么，當 CesiumJS 發出第 0 級瓦片請求時，默認的 TilingScheme 是只有 1 行 2 列的瓦片的，但是在能力檔案中，我注意到了一個定義：

<Contents>
    <TileMatrixSet>
        <ows:Identifier>EPSG:4490</ows:Identifier>
        <ows:SupportedCRS>urn:ogc:def:crs:EPSG::4490</ows:SupportedCRS>
        <TileMatrix>
            <ows:Identifier>EPSG:4490:0</ows:Identifier>
            <ScaleDenominator>545978.7734655447</ScaleDenominator>
            <TopLeftCorner>90.0 -180.0</TopLeftCorner>
            <TileWidth>256</TileWidth>
            <TileHeight>256</TileHeight>
            <MatrixWidth>1024</MatrixWidth>
            <MatrixHeight>512</MatrixHeight>
        </TileMatrix>
        <!-- ... -->
    <TileMatrixSet>
</Contents>

這是這個 WMTS 服務下的 EPSG:4490 的瓦片陣集（TileMatrixSet）的第 0 個瓦片陣（TileMatrix）的定義，這里定義了幾個比較重要的引數：

Identifier：瓦片陣的 ID
ScaleDenominator：比例（分母）
TileWidth / TileHeight：該瓦片陣的瓦片的像素寬高
MatrixWidth / MatrixHeight：該瓦片陣的瓦片行列數

要用于前端的就是最后一個，行列數：

new GeographicTilingScheme({
  numberOfLevelZeroTilesX: 1024,
  numberOfLevelZeroTilesY: 512,
})

這樣就能在 CesiumJS 發出第 0 級瓦片請求時，行列號能與 WMTS 的瓦片行列號對應上了，TilingScheme API 的這兩個引數就是這么個用法，前提是切片的形狀滿足 CesiumJS 支持的這兩個：GeographicTilingScheme、WebMercatorTilingScheme

小結

通過這次實踐，我又進一步學習了老舊但是又不得不用的 WMTS 規范，以及這種非標準 4326、3857 切片資料的加載細節，那就是精確地根據能力檔案中各項引數（瓦片陣集的選擇、瓦片陣的范圍等），配合 JsAPI 控制發出準確的請求，

如果真遇上那種不滿足 CesiumJS 這倆切片方案的，估計就難搞了，水平有限，
