作者：京東科技陳云飛

一，需求背景

1 業務背景

在以往的業務場景中，用戶進入五花八門的選單體系中，往往會產生迷茫情緒，難以理解平臺名稱及具體作用，導致資料開發與管理學習成本較高，降低作業效率，為此我們整合從資料接入，資料開發，資料管理的全鏈路流程，期望讓用戶體驗一站式資料開發與管理的便捷性；并提供不同業務場景，方便根據業務場景進行進一步資料開發與管理作業，為資料應用平臺打下夯實規范的資料基礎，方便用戶在資料平臺里，對于資料開發和資料應用進行便捷性的切換，因此我們設計目前的門戶基座，可以快速瀏覽各個平臺，同時串聯資料開發與管理的作業，減少用戶的試錯成本，提升作業效率，

2 標品需求

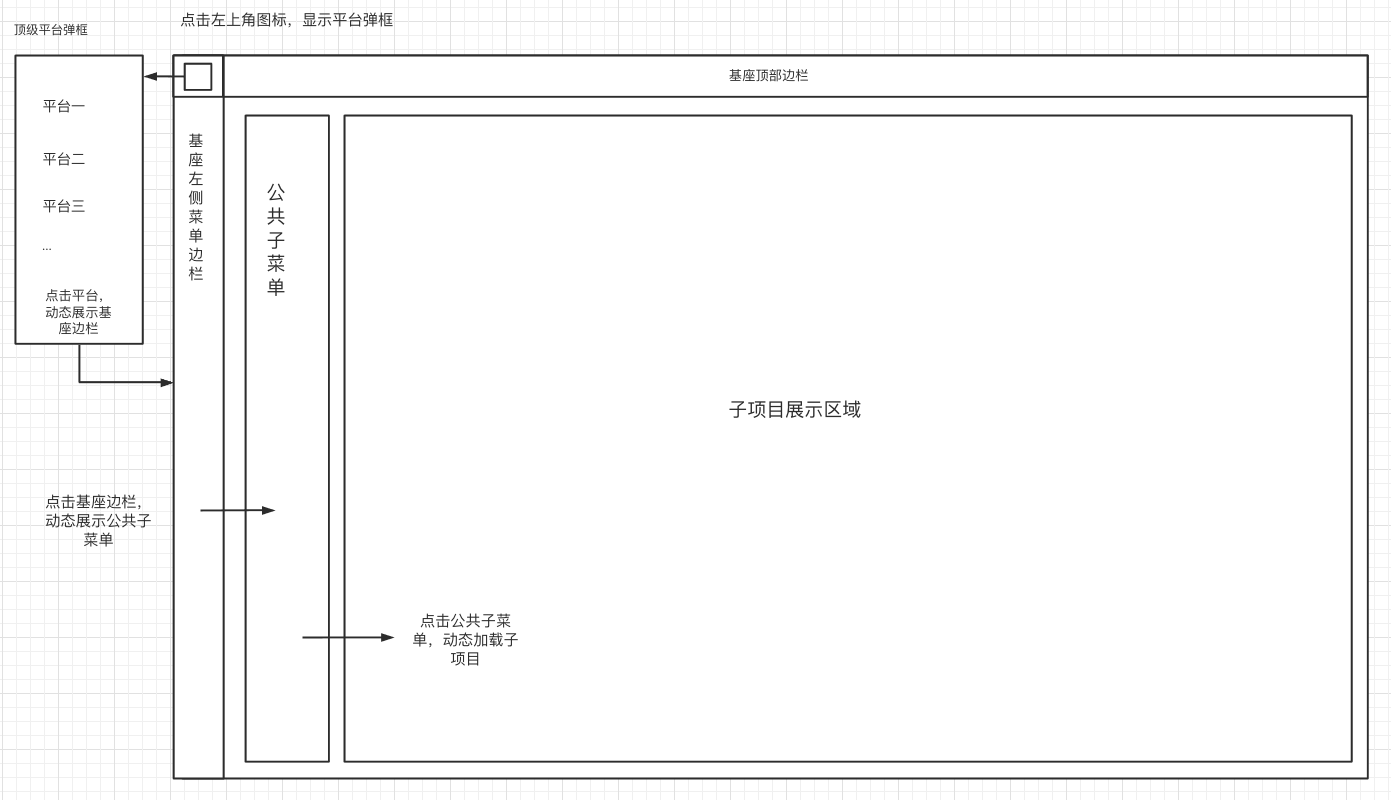

基座子-專案互動簡圖如圖1；

1，基座的業務頁面比較簡單，主要包含：頂部邊欄、左側邊欄、公共子選單、頂級平臺選單；

2，點擊左上角圖示，顯示頂級平臺選單，點擊平臺，在基座左側邊欄動態顯示平臺一級選單；

3，點擊基座左側邊欄，在公共子選單，動態顯示一級選單下邊的二級、三級選單；

4，點擊基座左側邊欄或者公共子選單，需要基座調度，在子專案區域正確加載子專案及子專案頁面；

圖 1

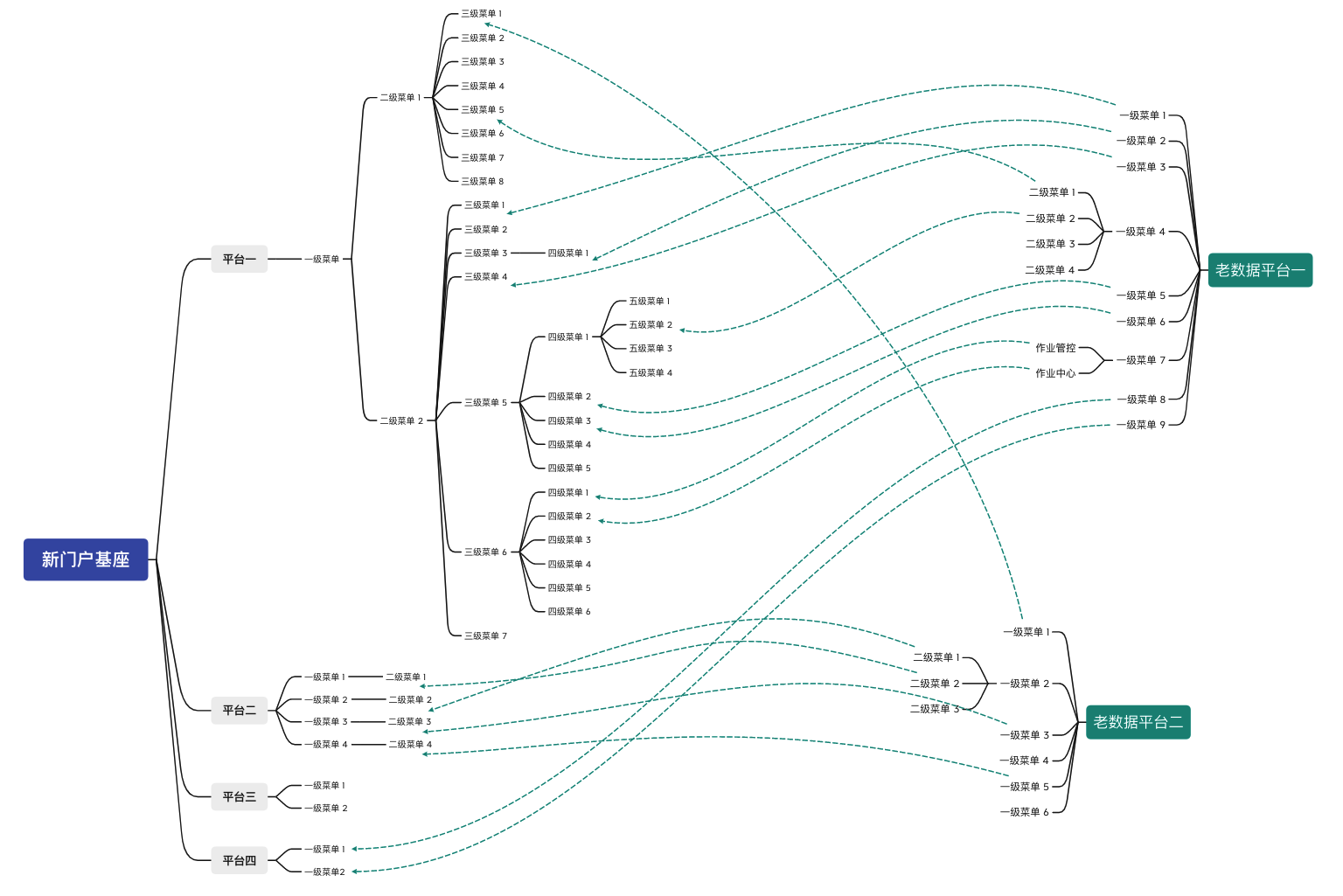

資料中臺新門戶基座要接入老資料平臺一、老資料平臺二等多平臺的前端專案，并且原有前端子專案在門戶基座呈現任意子專案、任意子專案頁面任意混搭的需求；新門戶要接入的專案關系詳情如圖2；

圖 2

3 資料中臺融合；

資料中臺融合指的是京東體系內，其他對外獨立交付的資料中臺，比如京東工業、京東城市等專案；資料中臺商業化的子專案不僅在新門戶容器內，也可以按需打包進其他資料中臺容器；下面簡稱資料中臺融合；

二，微前端技術調研

原有資料中臺接入子應用的方式有多種：iframe 嵌套、@weus 微應用、鏈接跳轉等；

1 iframe 存在問題：

? url 不同步，瀏覽器重繪 iframe url 狀態丟失、后退前進按鈕無法使用，

? UI 不同步，DOM 結構不共享，想象一下螢屏右下角 1/4 的 iframe 里來一個帶遮罩層的彈框，同時我們要求這個彈框要瀏覽器居中顯示，還要瀏覽器 resize 時自動居中..

? 全域背景關系完全隔離，記憶體變數不共享，iframe 內外系統的通信、資料同步等需求，主應用的 cookie 要透傳到根域名都不同的子應用中實作免登效果，

? 慢，每次子應用進入都是一次瀏覽器背景關系重建、資源重新加載的程序，

2 weus 存在問題：

?weus 是京東內部研發已經不再維護了，如果有新的問題需要自己解決，對微前端有新需求也需要自己去實作；

?weus 沒有嚴格的 css 沙箱、js 沙箱，而在我們的需求中，沙箱機制是剛需，我們要接入的子專案在 window 上掛在哪些變數，無法通過規范做到強有力的制約（因為要接入的專案是已經寫完了）

?weus 在微前端功能實作，沒有qiankun 豐富健全，比如全域狀態管理、雖然 weus 實作了子應用的預加載，但是比較機械，是把所有注冊的子應用都快取，實際可能不需要，qiankun 就比較靈活可以根據需要手動快取等；

3 鏈接跳轉

鏈接跳轉，指的是點擊一個選單，跳轉到另一個頁面，這種方式不符合 “一站式 ”大資料平臺產品定位；

4 最終結論

通過幾種實作方式的對比，最終決定以 qiankun 微前端為基礎，結合我們的實際業務場景，通過權限選單樹和子專案關聯來實作基座對子專案的調度，具體方案請參照三，基座技術方案詳細描述；

三，技術方案詳細描述；

1 名詞解釋

跨子專案跳轉

指的是子專案沒通過基座自行跳轉，基座此時需要根據 url 匹配正確的基座顯示；

觸發節點

點擊選單，選單對應的節點即為觸發節點，跨子專案跳轉（重繪頁面）沒有觸發節點，以跳轉后url 對應的頁面節點為觸發節點；

頁面節點

權限選單樹中，掛載了子專案頁面的節點

門戶節點

狹義指的是，當前頁面節點對應的公共子選單父級節點；廣義指的是通過頁面節點向父系節點查詢，最終確認公共子選單、基座邊欄的顯示，并通過頁面節點確定選單高亮等行為；

第一子系節點

指的是在由觸發節點查頁面節點時，只關注子節點中的第一個，如果當前節點的第一個節點不是頁面節點，繼續在孫子節點的第一個，直到節點型別為頁面節點為止；

調度引擎

指的是在基座中，對權限樹資料處理，接識訓座業務層調度，通過對權限樹遍歷、查詢操作對業務層輸出運算結果的一個抽象分層；

2 整體流程圖

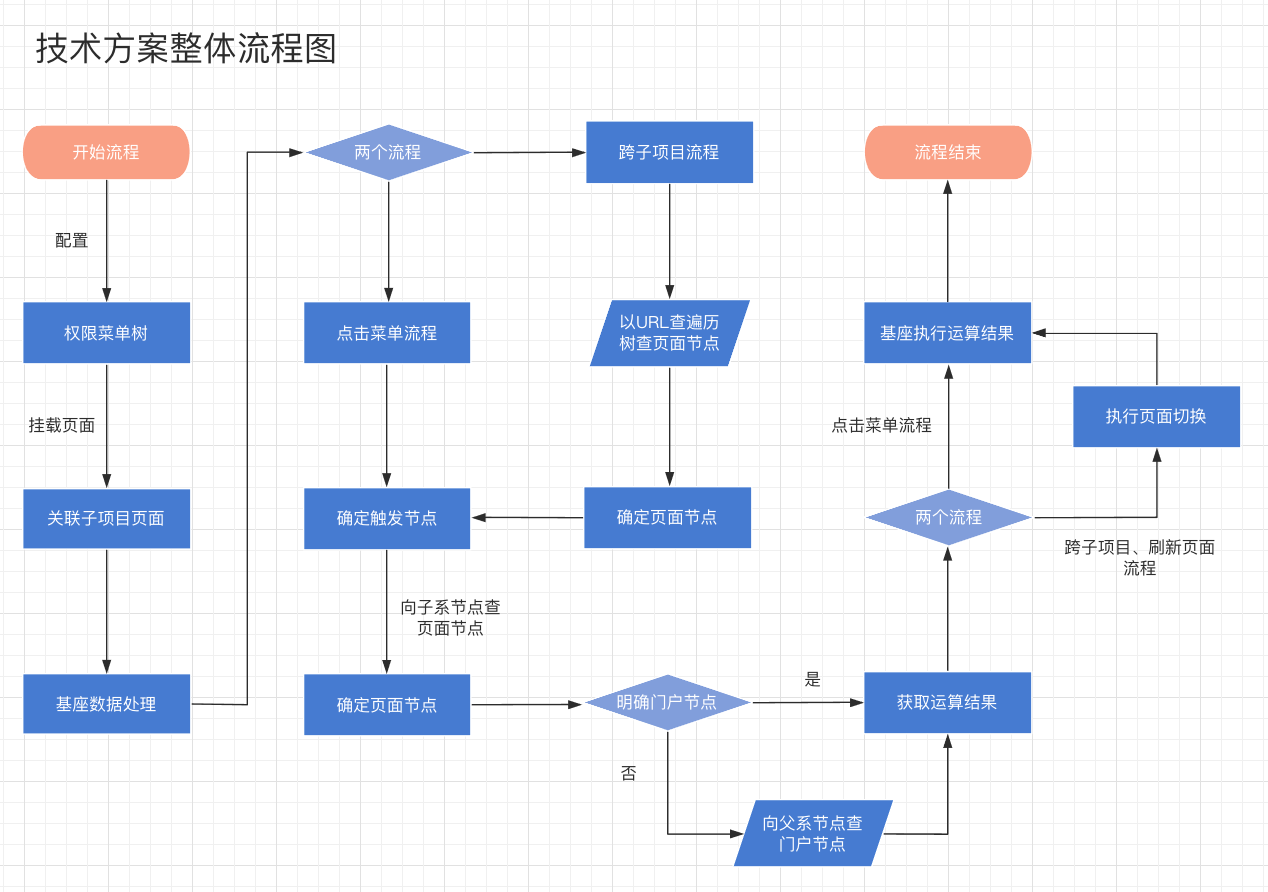

如圖3 為基座技術方案的整體流程圖，下面詳細介紹

圖 3

3 技術方案-分步描述

第 1 步，配置權限選單樹，關聯子專案頁面

?如圖 3 所示，首先會在權限中心配置權限選單樹，權限選單樹有很多級，比如一級平臺，二級平臺，二級平臺一級選單，二級選單等，三級選單等；

?然后需要在選單樹上，掛在子專案的頁面，子專案頁面的一些權限按鈕等；

?最后權限中心對不同的用戶賦予權限選單樹的子集；

第 2 步，基座選單樹資料處理；

?基座從介面拿到權限選單樹關聯頁面資料后，觸發調度引擎初始化、并把基座的業務更新函式傳給調度引擎；

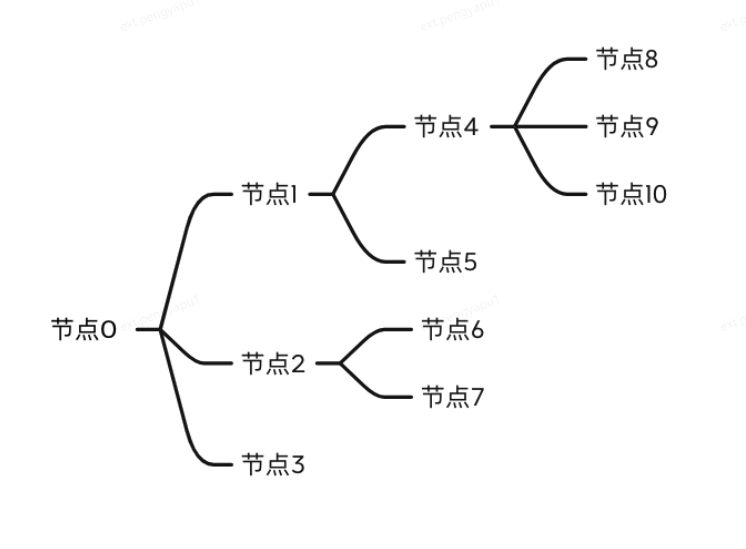

?基座獲取到選單樹以后，廣度優先演算法（如圖4）遍歷整個樹結構，并建立節點間父子關聯關系，根據節點是否掛載了子專案頁面定義前端節點型別；最終形成圖 5 的資料；

?在樹遍歷程序中，會統一在基座左側邊欄這一層級的節點，做一個門戶節點的標記；

圖4

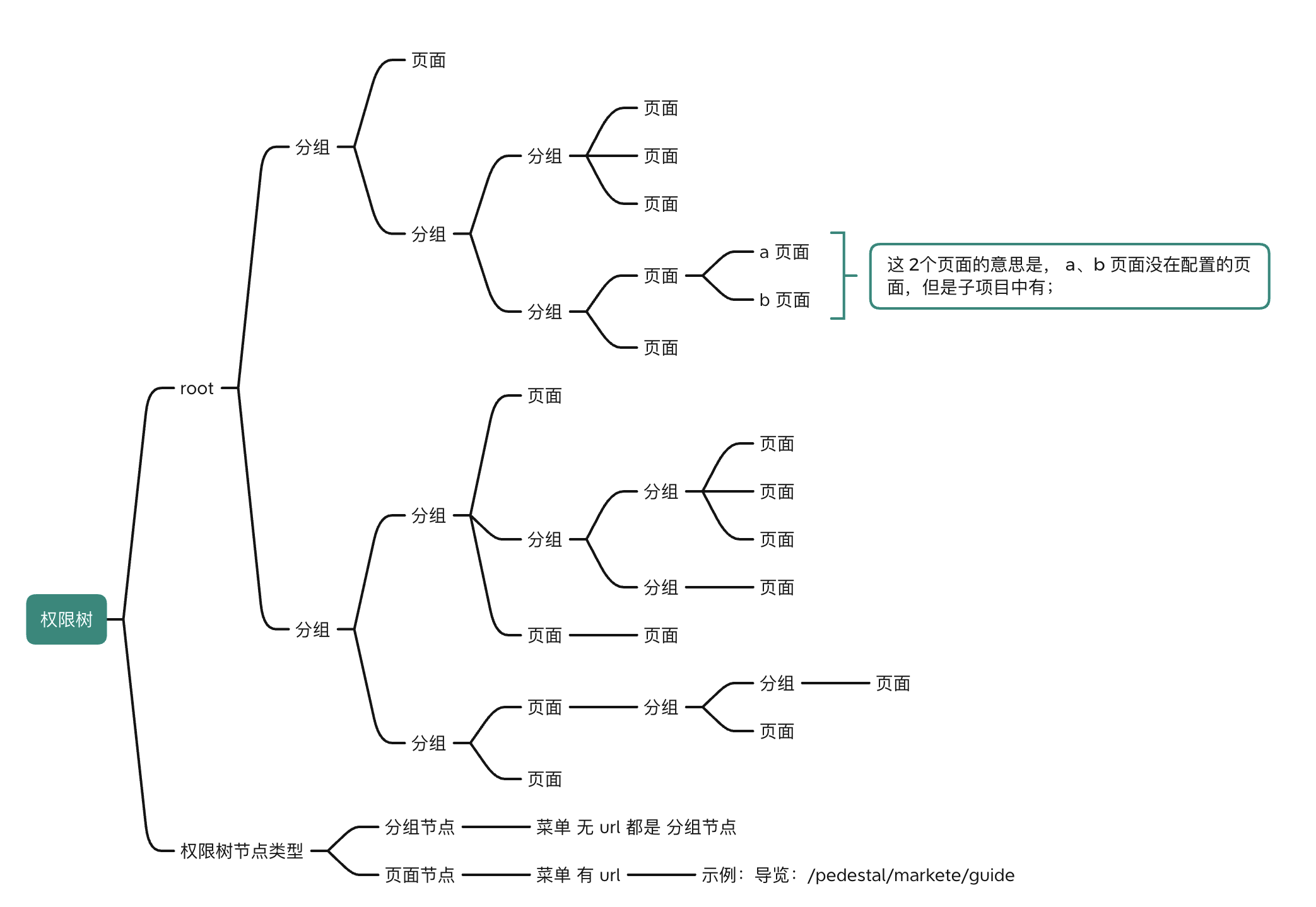

?如圖 5 所示，前端調度關系中，把權限選單樹分成兩種節點型別，掛載了子專案頁面的節點，定義為頁面節點，另一種沒掛載子專案頁面的節點，定義為分組節點；在基座調度中，不關心權限按鈕節點，在資料處理中，頁面節點就是整個權限選單樹的葉子節點；

圖 5

第 3 步，點擊基座邊欄或公共子選單

?點擊基座邊欄，觸發點擊選單流程，點擊的節點即為 “觸發節點”；

?由觸發節點，向第一子系節點查頁面節點，查頁面節點同時，會同時匹配門戶節點；

?沒有匹配到門戶節點，由觸發節點向父系節點匹配門戶節點；

第 4 步，重繪頁面或跨子專案跳轉

?這時沒有直接的觸發節點，只能通過 url 上的標識和選單樹上的頁面節點進行匹配

?匹配到頁面節點以后，由頁面節點向父系節點查門戶節點；

第 5 步，通過門戶節點輸出 “運算結果”

?這里的運算結果主要包含：基座左側邊欄、公共子選單選單樹串列、選單高亮、產品平臺名稱等一系列基座需要正確顯示所需要的資料；

?基座調度引擎，根據觸發調度的型別；如果是點擊選單觸發會執行切換頁面操作，重繪和跨子專案跳轉則不需要觸發；

第 6 步，基座業務層執行運算結果；

?基座調度引擎，在接識訓座業務層調度指令后，通過對圖 5 權限樹的遍歷、查詢操作，最侄訓取運算結果；

? 呼叫基座業務層的更新函式，執行運算結果，到此基座調度流程結束；

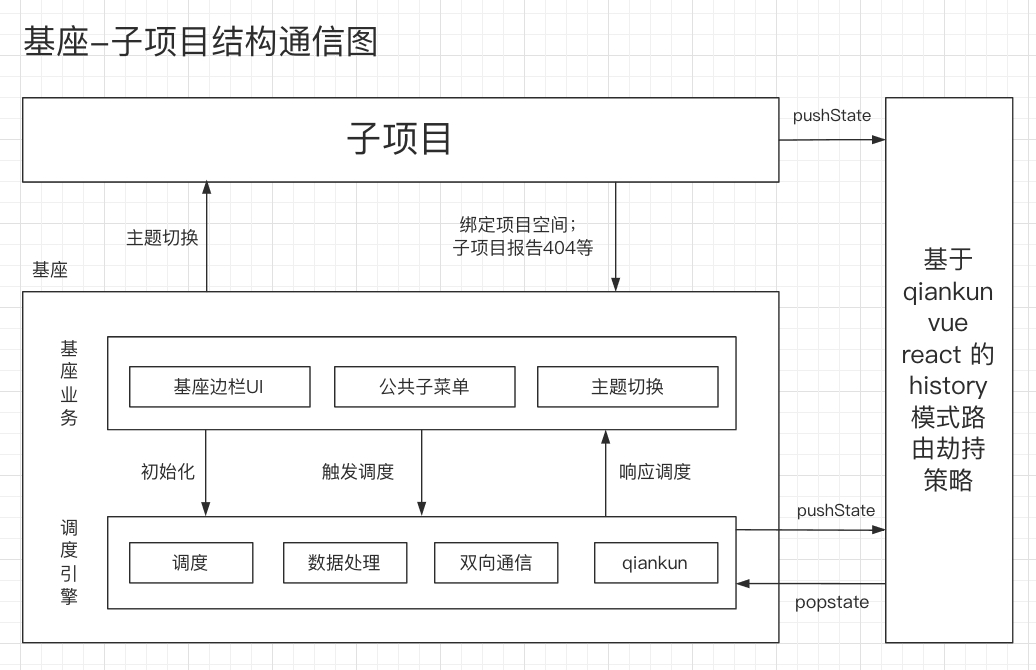

四，基座-子專案結構通信圖

1 基座分為業務層、調度引擎兩部分；

?基座業務層主要包含：左側邊欄、頂部邊欄、頂級平臺選單等 UI顯示；

?基座調度層，以 qiankun 微前端為基礎，豐富擴展了權限樹資料處理、調度運算、雙向通信、子專案分組分步預加載策略等；

2 基座子專案通信和路由調度

?基座在執行主題切換時候，通過 qiankun 的 setGlobalState 通知子專案；子專案在系結專案空間等特定需求時，通過調度引擎封裝的 eventCenter 和基座反向通信；

?跨子專案跳轉，子專案會自行觸發 pushState，點擊基座選單跳轉流程，由調度引擎觸發 pushState 觸達

? qiankun 的 pushSate 劫持策略，觸發 popstate 子專案頁面因此觸發更新；

圖 6

3 路由劫持策略原理

基座調度引擎通過監聽 popstate 來獲取重繪、跨子專案跳轉的指令，從而觸發調度流程；以下為原理決議：

?以 Vue 為例，Vue 通過主動觸發 pushState、replaceState 或者監聽 popstate 變化觸發頁面發生變化；

?但是跨子專案跳轉，執行 pushState 并沒有觸發 popState 基座調度引擎又怎么能監聽到呢？

?通過閱讀 qiankun 中依賴的庫 single-spa 的原始碼，navigation 模塊劫持了 pushstate 方法，只要觸發 pushstate，就會觸發 popstate 事件，關鍵代碼如下所示：

function patchedUpdateState(updateState, methodName) {
  return function () {
    const urlBefore = window.location.href;
    const result = updateState.apply(this, arguments);
    const urlAfter = window.location.href;


    if (!urlRerouteOnly || urlBefore !== urlAfter) {
      if (isStarted()) {
        window.dispatchEvent(
          createPopStateEvent(window.history.state, methodName)
        );
      } else {
        reroute([]);
      }
    }
    return result;
  };
}
window.history.pushState = patchedUpdateState(
   window.history.pushState,
   "pushState"
);

五，基于 qiankun 功能擴展：

1 沙箱隔離

js 沙箱利用 qiankun 沙箱機制；

css 沙箱，qiankun 的 css 沙箱不健全；我們接入的又是老專案，目前的策略是：

?基座通過特殊命名空間 .susceptor、element-ui 通過 .spr 跟子專案隔離；

?子專案通過特殊命名空間，例如 .datacenter-xxx 跟基座隔離

?子專案對 .el- 不執行隔離，目的是為了統一控制布局、主題，同時做性能優化；

2 通信機制

基座和子專案，屬于典型的主從結構，采用單向資料流通信；為了滿足特殊場景子專案跟基座通信需求，在 qiankun 的通信基礎上，封裝了 eventCenter 僅用于子專案跟基座通信；

?基座 -> 子專案，通過qiankun 的 onGlobalStateChange 通信

?子專案 -> 基座，通過 subActions 封裝的 eventCenter 通信

3 分組、分步、動態預加載機制

目前標品基座已經加載了 30多個前端子專案，這么多前端子專案在首個子專案掛載后執行預加載，有可能會阻塞正常頁面訪問；

分組指的是，通過產品劃定的平臺，只有切換到當前平臺才會加載到當前平臺的子專案；

分步指的是，當前平臺子專案過多時，一次預加載少量子專案，分多次預加載；

動態指的是，基座在首個子專案掛載后，會檢測網速，只有網速良好時才會執行預加載；

4 跨子專案跳轉

跨子專案跳轉的背景在于 BDP 一站式開發與管理平臺，是一個大產品，資料規劃、資料集成等是其中的模塊；模塊之間存在一些跳轉，對于前端就是跨子專案跳轉；

我們目前的跨子專案跳轉，由 subActions 封裝，抹平了標品基座和資料中臺融合容器的區別；

基座跳轉邏輯如下：

crossAppJump: ({ subApp='', path= '', paramsStr='', target= ''})=> {
      let jumpUrl = `/susceptor/${subApp}${path}`
      if(paramsStr){
        jumpUrl = `${jumpUrl}${paramsStr}`
      }
      if(target === '_blank'){
        window.open(`${location.origin}${jumpUrl}`)
      } else {
        window.history.pushState({ portalPushState: true }, null, jumpUrl);
      }
  },

資料中臺融合跳轉邏輯如下：

 crossAppJump: ({ subApp='', path= '', paramsStr='', target= ''})=> {
      let jumpUrl = `/${subApp}${path}`
      window.__datafuse_jssdk__.crossAppJumpFnGetter({
        path: jumpUrl,
        paramsStr,
        target
      })();
}

5，介面訪問及登錄鑒權；

由于微前端的技術形態，子專案在基座中加載實質是基座容器的一段 html，所有介面均是以基座的域名進行介面轉發；由因為資料中臺融合，所以子專案請求后端介面均是以 /api/datacenter/專案名開頭；

通過以下 nginx 示例，我們把基座、子專案的頁面訪問、介面訪問鏈路說明白；

# proxy.conf 示例(已做脫敏處理，均不是專案升級名稱)
server {
    listen                80;
    server_name           unify.external.dadacenter;
    charset utf-8;
   location /sub-app{
        alias  /export/web/sub-app-web;
        try_files $uri $uri/ /index.html =404;
   }
   location /api/datacenter/subapp {
        proxy_pass   http://server-sup-app/;
   }
   location /susceptor{
      alias  /export/web/susceptor;     on;
      try_files $uri $uri/ /index.html =404;
   }
   location /api{
        proxy_pass  http://sever-api/;
  }
}


# server.conf 示例(已做脫敏處理，均不是實際專案)
upstream server-sup-app{
    server 111.112.113.114:10001;
}
upstream sever-api{
    server 111.112.113.114:1000;
}

鑒權，前端不需要開發，但是需要知道，后端是通過頂級域名種 cookie 鑒權的；例如：unify.external.bigdata 測驗環境是在 .external.bigdatao 域名下，這也是為什么本地開發需要配置 host：127.0.01 loca.external.dadacenter ；

六，寫在最后，不忘初心

本節提供兩個圖，對上文介紹的微前端實踐，有進一步的能力提升，有感興趣的同學歡迎一起討論；

1，整體流程圖；

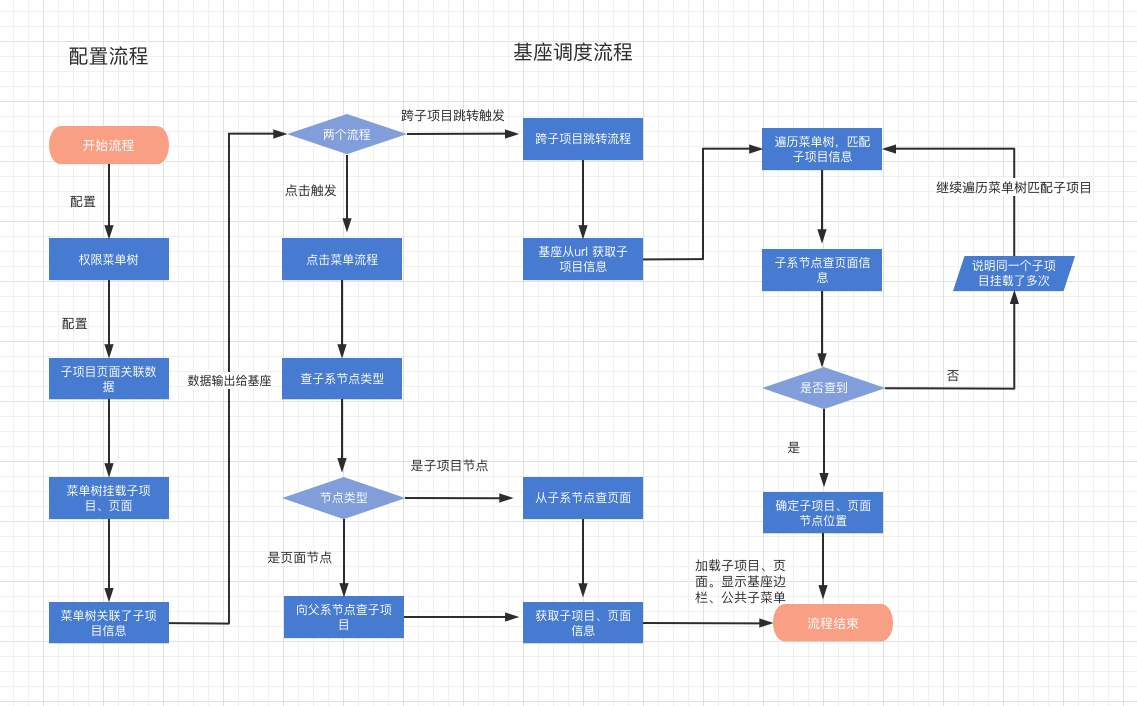

如圖 6 所示，配置流程：配置權限選單樹，然后配置子專案-子專案頁面兩級；最后把權限選單樹和子專案-子專案頁面關聯起來，形成如圖 7 的權限樹-子專案關聯資料模型；

基座兩個調度流程，跟上文類似，但是多了子專案維度，基座在加載子專案的時候，就可以把子專案在權限樹的權限按鈕資訊全部給到子專案；

圖 6

2 權限選單樹模型；

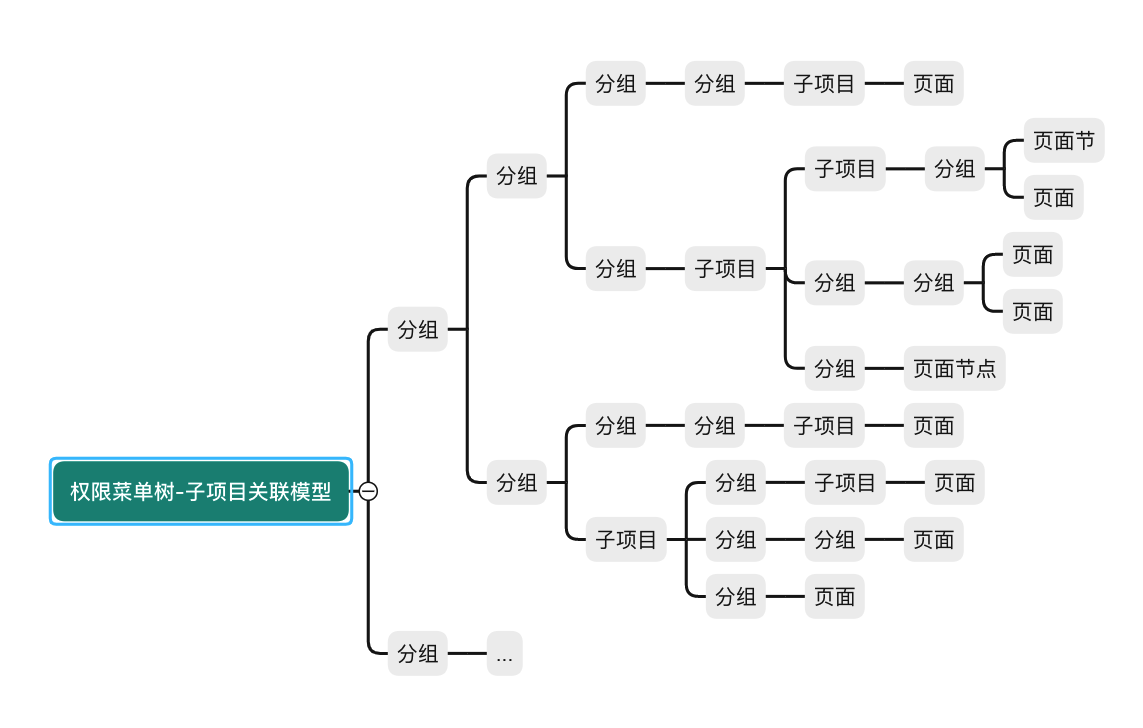

上文介紹的基座調度流程是簡化后的版本，專案節點只有分組節點、頁面節點；但是從能力層缺失了子專案維度；在設計之初，如圖 7 所示：專案節點包含了分組節點、子專案節點、子專案頁面節點、頁面節點 4種節點型別；

圖 7
