1. 航攝比例尺

根據武漢大學《攝影測量學》中的定義：航攝比例尺是航攝影像上一線段l與相應地面線段L的水平距離之比：

\[\frac{1}{m} = \frac{l}{L} = \frac{f}{H} \tag{1} \]

這里的m就是航攝比例尺的分母，f為攝像機主距（焦距），H為平均高程面的攝影高度或者航高，這里的航高一般為相對于某一水準面的相對航高，

2. 成圖比例尺

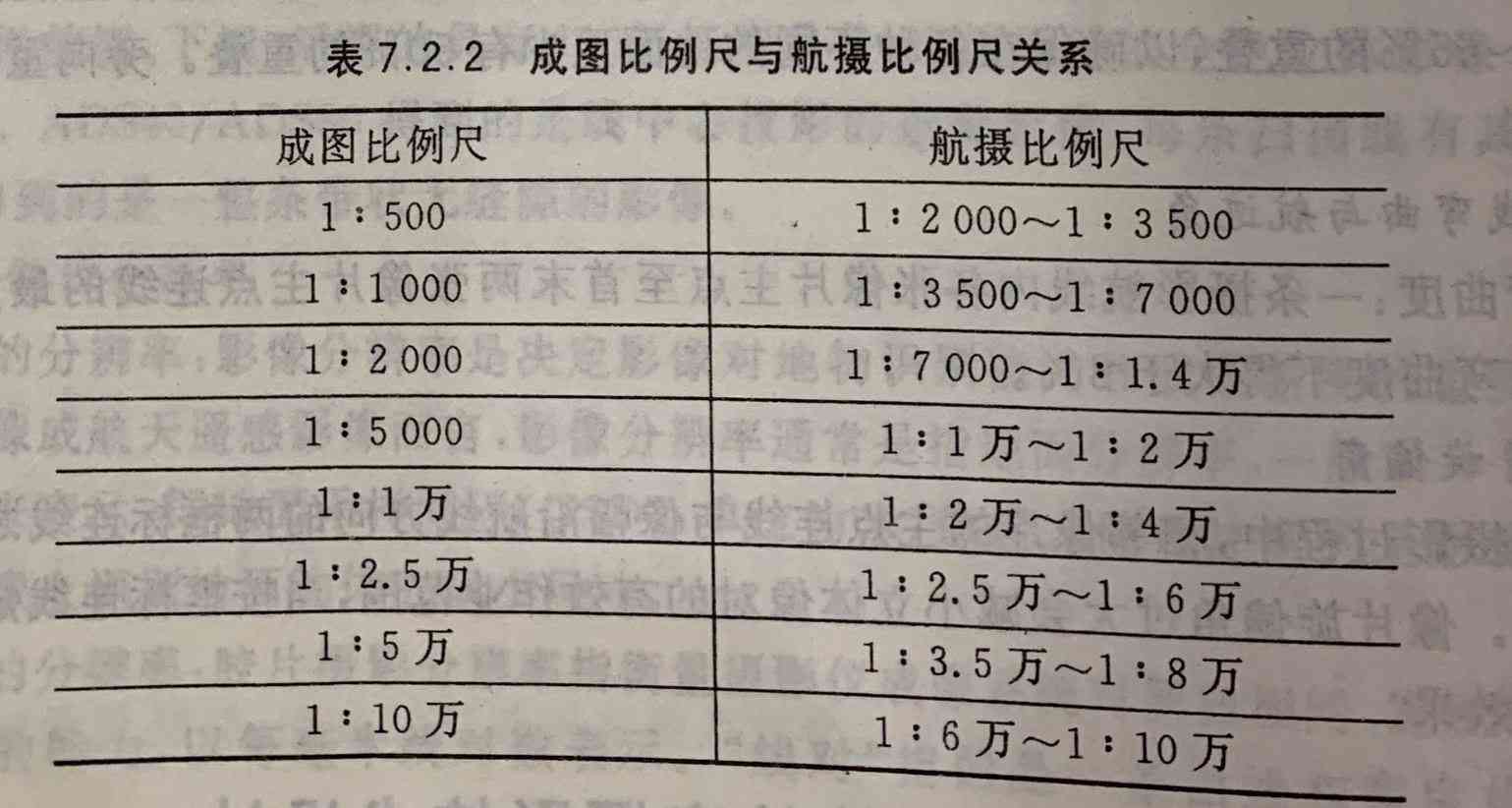

翻了很多資料，這個成圖比例尺基本上都是直接被提出來的，應該表示的就是比例尺本身的含量，即地圖上1單位長度實際代表的同等單位的長度，成圖比例尺與航攝比例尺之間存在著相應的關系：
imglink1

我查閱了很多資料，成圖比例尺beishu對應的航攝比例尺區間都不是很一致，只能說大致差不多，我這里截的是注測教材《測繪綜合能力》上的表格，

可以看到攝影比例尺與成圖比例尺，隨著比例尺的縮小，最開始是3~4倍關系，最后會逐漸接近，

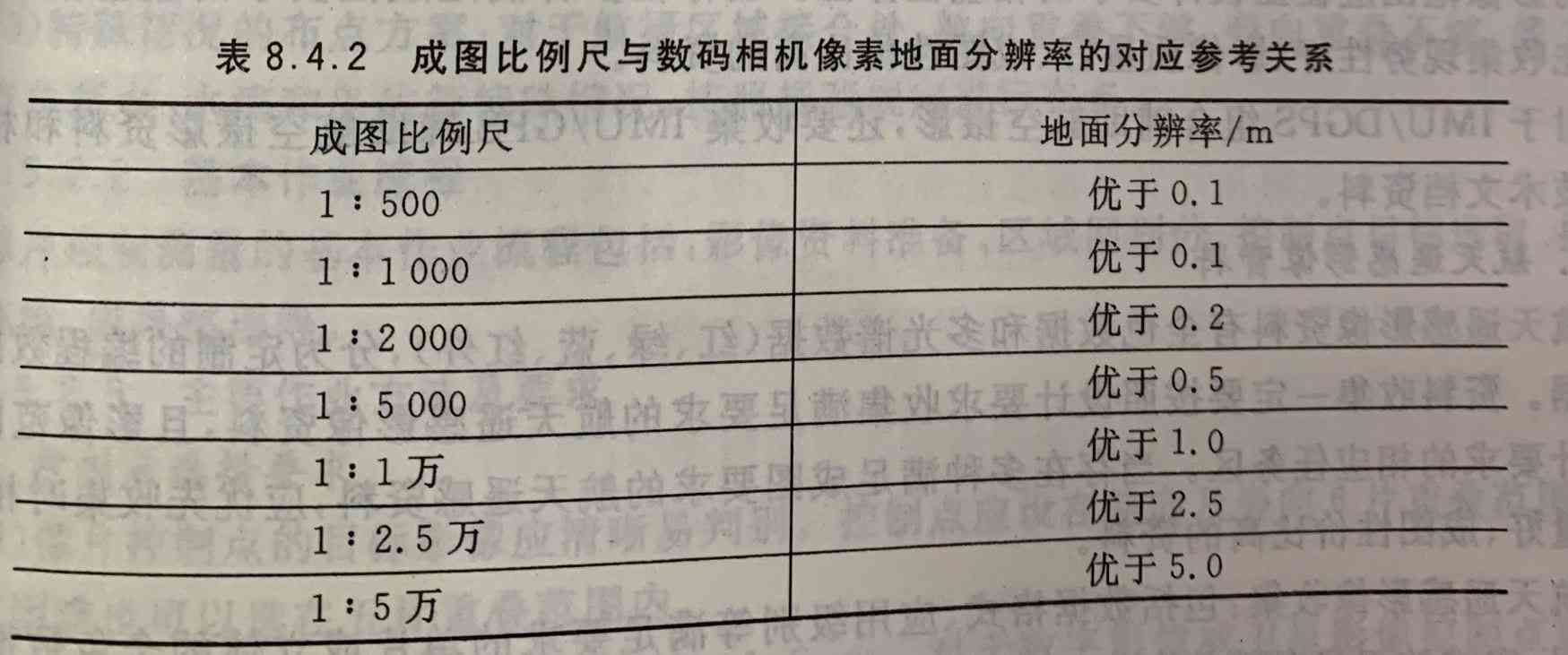

對于航空數字影像而言，影像解析度通常是指地面解析度，也就是影像上一個像素所代表的地面的大小，也可以叫做地面采樣間隔（GSD），單位為米/像素，成圖比例尺與地面解析度的關系為：
imglink2

根據我的計算，這個關系其實是推算出來的，例如我這里推算1：1000比例尺對應的0.1米的解析度：

數字影像上1像素代表0.1米；
將數字影像列印成地圖，假設按照300dpi來列印，也就是每1英寸上有300個像素點;
而1英寸=2.54cm；那么每個像素點在地圖上代表2.54/100/300米;
轉換成比例尺關系也就是2.54/100/300:0.1 ≈ 1:1181

選定了攝像機和攝影比例尺之后，也就是公式(1)中的m和f為已知，那么相對航高就為:

\[H = m * f \]

絕對航高是相對于平均海平面的航高，如果知道攝影地區地面平均高度\(H_地\)，那么絕對航高為：

\[H_絕 = H + H_地 \]

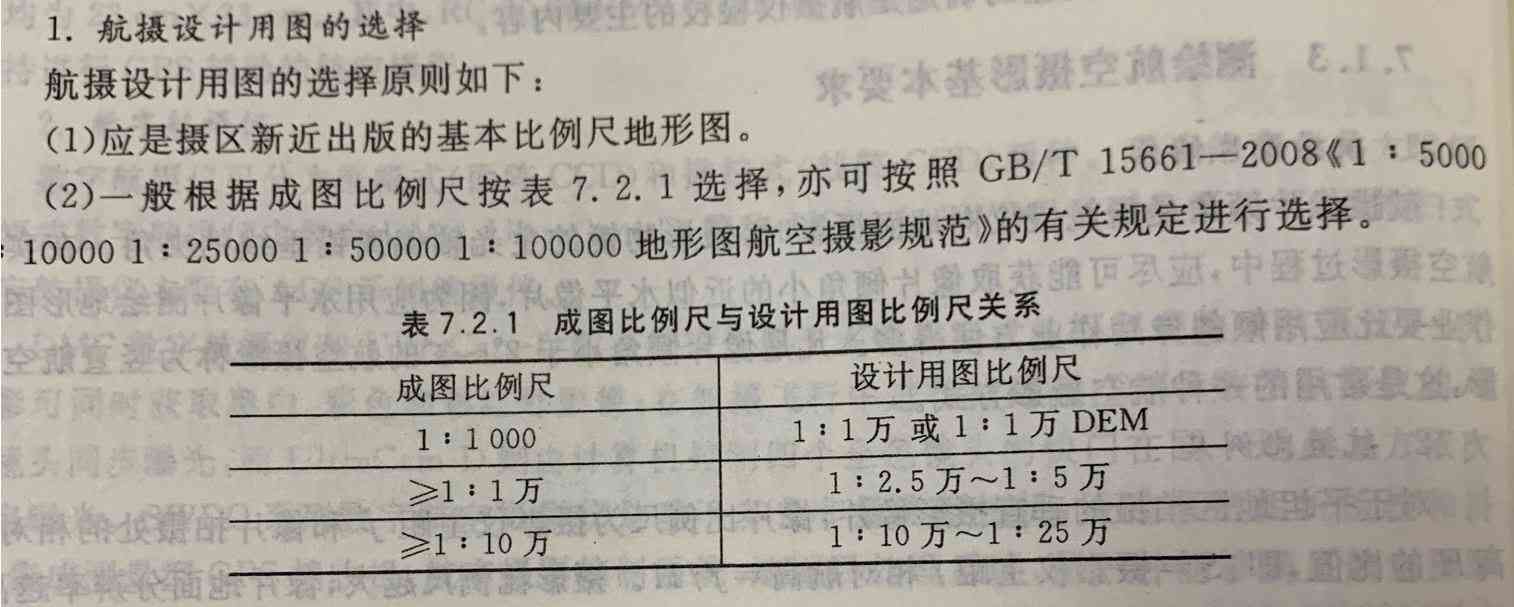

在《測繪綜合能力》上還提到了另外一個航攝設計用圖比例尺的概念，可惜說的不是很清楚：
imglink3
