數字影像處理-濾波&邊緣檢測&銳化&RGB轉HSI(Matlab)

2020-11-03 10:55:58 區塊鏈

文章目錄

  • 數字影像處理-影像增強(Matlab)
    • 1、對選定的灰度影像進行反色、線性變換、對數變換等基本處理，（線性變換函式自設）
      • 1.1 灰度反轉
      • 1.2 線性變換
      • 1.3 對數變換
    • 2、對選定的灰度影像進行直方圖均衡化處理，并顯示處理前后的直方圖，
      • 2.1 直方圖均衡化
    • 3、分別在兩幅灰度影像中加入一定量的高斯噪聲和椒鹽噪聲，噪聲強度自定，然后分別采用3x3的均值濾波和3x3中值濾波對噪聲進行處理，顯示結果影像，并計算出兩種處理方法的峰值信噪比（PSNR），
      • 3.1 添加高斯噪聲和椒鹽噪聲
      • 3.2 峰值信噪比PSNR
      • 3.3 對高斯噪聲進行濾波并計算PSNR
      • 3.4 對椒鹽噪聲進行濾波并計算PSNR
    • 4、對選定的灰度影像進行銳化處理：先對原影像進行3*3均值濾波使其模糊，再分別通過Roberts算子、Sobel算子、拉普拉斯算子對其進行邊緣增強處理，顯示結果影像并對比各方法的結果
      • 4.1 均值濾波
      • 4.2 Roberts算子邊緣增強
      • 4.3 Sobel算子邊緣增強
      • 4.4 拉普拉斯算子邊緣增強
    • 5、對選定的灰度影像進行巴特沃斯高通濾波處理：要求設定多種不同（高、中、低）的截止頻率進行濾波，顯示其經濾波后的空域影像
    • 6、對選定的灰度影像進行理想低通濾波處理：要求設定多種不同（高、中、低）的截止頻率進行濾波，顯示其經濾波后的空域影像，
    • 7、對選定的一幅RGB彩色影像（BMP格式），分別顯示該圖的R/G/B單色影像，繪制R/G/B單色影像的直方圖；將RGB彩色模式轉換為HIS模式，再顯示該圖的H/I/S三個分量的影像，
    • 8、對一幅彩色RGB影像，采用對每一彩色分量進行拉普拉斯算子濾波，完成影像銳化處理，

數字影像處理-影像增強(Matlab)

1、對選定的灰度影像進行反色、線性變換、對數變換等基本處理，（線性變換函式自設）

1.1 灰度反轉

  • 原理公式
    g ( x , y ) = L ? 1 ? f ( x , y ) g(x,y)=L-1-f(x,y) g(x,y)=L?1?f(x,y)
    其 中 L 為 圖 像 的 灰 度 級 數 其中L為影像的灰度級數 其中L為圖像的灰度級數
  • Matlab代碼塊:
%-------------------------灰度反轉(Matlab代碼)-----------------------
clc;          %清空控制臺
clear;        %清空作業區
close all;    %關閉已打開的figure影像視窗
color_pic=imread('lena512color.bmp');  %讀取彩色影像
gray_pic=rgb2gray(color_pic);    %將彩色圖轉換成灰度圖
gray_reversal=256-1-gray_pic;      % g(x,y)=L-1-f(x,y) 此圖灰度級數L為256級
figure('name','灰度反轉');
subplot(1,2,1);imshow(gray_pic,[]);title('原灰度圖');
subplot(1,2,2);imshow(gray_reversal,[]);title('灰度反轉圖');
  • 運行效果：

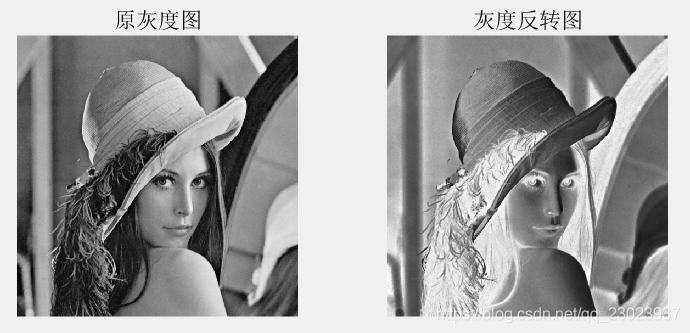

在這里插入圖片描述

1.2 線性變換

  • 線性函式
    g ( x , y ) = f ( x , y ) ? t a n α g(x,y)=f(x,y)*tan\alpha g(x,y)=f(x,y)?tanα
    { α > π 4 g ( x , y ) > f ( x , y ) 灰 度 拉 伸 α = π 4 g ( x , y ) = f ( x , y ) 灰 度 不 變 α < π 4 g ( x , y ) < f ( x , y ) 灰 度 壓 縮 \begin{cases} \alpha>\dfrac{\pi}{4} & g(x,y)>f(x,y)&灰度拉伸 \\ \\ \alpha=\dfrac{\pi}{4} &g(x,y) =f(x,y)&灰度不變 \\ \\ \alpha<\dfrac{\pi}{4} & g(x,y)<f(x,y)&灰度壓縮 \\ \end{cases} ??????????????????α>4π?α=4π?α<4π??g(x,y)>f(x,y)g(x,y)=f(x,y)g(x,y)<f(x,y)?灰度拉伸灰度不變灰度壓縮?
  • Matlab代碼塊:
%-------------------------線性變換(Matlab代碼)------------------------
clc;          %清空控制臺
clear;        %清空作業區
close all;    %關閉已打開的figure影像視窗
color_pic=imread('lena512color.bmp');  %讀取彩色影像
gray_pic=rgb2gray(color_pic);    %將彩色圖轉換成灰度圖
double_gray_pic=im2double(gray_pic);
linear_transform_reduce=double_gray_pic*tan(pi/6);  %g(x,y)=f(x,y)*tan(a)  線性變換函式
linear_transform_increase=double_gray_pic*tan(pi/3);  %當a<pi/4時,灰度壓縮，a>pi/4時，灰度拉伸
figure('name','線性變換');
subplot(1,3,1);imshow(gray_pic);title('原灰度圖');
subplot(1,3,2);imshow(im2uint8(linear_transform_reduce),[]);title('灰度壓縮');   %im2double后的影像用im2uint8轉換成uint8
subplot(1,3,3);imshow(im2uint8(linear_transform_increase),[]);title('灰度拉伸');
  • 運行效果：

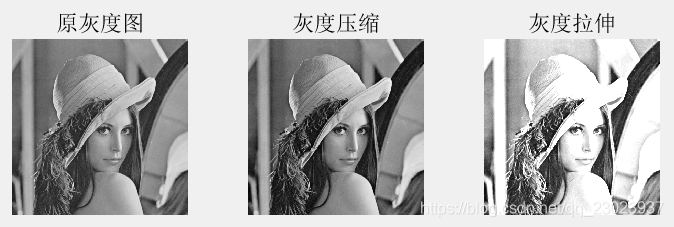

在這里插入圖片描述

1.3 對數變換

  • 對數函式
    g ( x , y ) = C l o g [ 1 + f ( x , y ) ] g(x,y)=Clog[1+f(x,y)] g(x,y)=Clog[1+f(x,y)]
  • Matlab代碼塊:
%-------------------------對數變換(Matlab代碼)---------------------------
clc;
clear;
close all;
gray_pic=imread('log_picture.bmp');  %讀取灰度影像
double_gray_pic=im2double(gray_pic);  %進行log運算得把uint8轉換成double型
log_transform=3*log(1+double_gray_pic);   %對數變換g(x,y)=clog[1+f(x,y)],c=3
figure('name','對數變換');
subplot(1,2,1);imshow(gray_pic,[]);title('原灰度圖');
subplot(1,2,2);imshow(im2uint8(log_transform),[]);title('對數變換');  %im2double后的影像用im2uint8轉換成uint8
  • 運行效果：

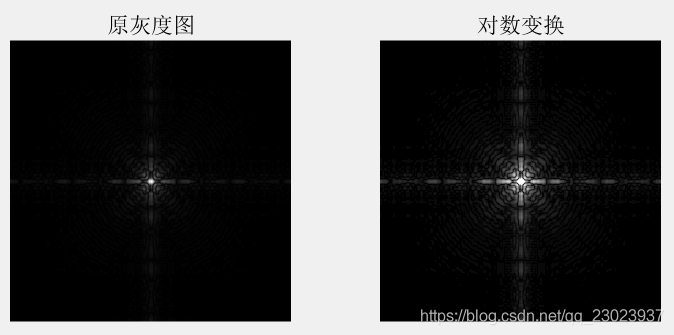

在這里插入圖片描述

2、對選定的灰度影像進行直方圖均衡化處理，并顯示處理前后的直方圖，

2.1 直方圖均衡化

  • Matlab代碼塊:
%-------------------------直方圖均衡化(Matlab代碼)-----------------------
clc;         %清空控制臺
clear;       %清空作業區
close all;   %關閉已打開的figure影像視窗
color_pic=imread('lena512color.bmp');  %讀取彩色影像
gray_pic=rgb2gray(color_pic);    %將彩色圖轉換成灰度圖
histogram_equalization=histeq(gray_pic);   %呼叫histeq函式進行直方圖均衡化
figure('name','直方圖均衡化');
subplot(2,2,1);imshow(gray_pic,[]);title('原灰度圖');
subplot(2,2,2);imshow(histogram_equalization,[]);title('直方圖均衡化后灰度圖');
subplot(2,2,3);imhist(gray_pic,64);title('原直方圖');  %直方圖劃分成64個長度為4的灰度空間，方便查看效果
subplot(2,2,4);imhist(histogram_equalization,64);title('直方圖均衡化');   %直方圖劃分成64個長度為4的灰度空間，方便查看效果

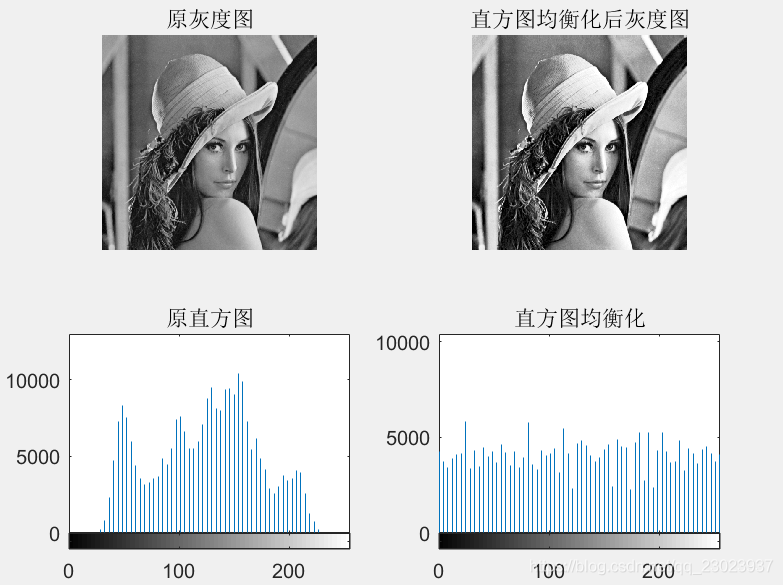

  • 運行效果：

在這里插入圖片描述

3、分別在兩幅灰度影像中加入一定量的高斯噪聲和椒鹽噪聲，噪聲強度自定，然后分別采用3x3的均值濾波和3x3中值濾波對噪聲進行處理，顯示結果影像，并計算出兩種處理方法的峰值信噪比（PSNR），

3.1 添加高斯噪聲和椒鹽噪聲

  • Matlab代碼塊：
%------------------------------添加噪聲(Matlab代碼)-----------------------------
clc;         %清空控制臺
clear;       %清空作業區
close all;   %關閉已打開的figure影像視窗
color_pic=imread('lena512color.bmp');  %讀取彩色影像
gray_pic=rgb2gray(color_pic);    %將彩色圖轉換成灰度圖
double_gray_pic=im2double(gray_pic);   %將uint8轉成im2double型便于后期計算
Gaussian_noise=imnoise(double_gray_pic,'gaussian',0,0.01);  %給灰度圖添加均值為0，方差為0.01的高斯噪聲
Salt_pepper_noise=imnoise(double_gray_pic,'salt & pepper',0.05);  %給灰度圖添加噪聲密度為0.05的椒鹽噪聲
figure('name','加噪');
subplot(1,3,1);imshow(double_gray_pic,[]);title('原灰度圖');
subplot(1,3,2);imshow(Gaussian_noise,[]);title('加高斯噪聲');
subplot(1,3,3);imshow(Salt_pepper_noise,[]);title('加椒鹽噪聲');
  • 運行效果：

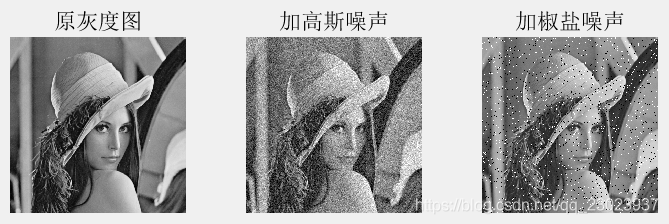

在這里插入圖片描述

3.2 峰值信噪比PSNR

  • 原理公式：
    均 方 差 ( M S E ) = 1 m n ∑ i = 0 m ? 1 ∑ j = 0 n ? 1 ∣ ∣ I ( i , j ) ? K ( i , j ) ∣ ∣ 2 均方差(MSE)=\dfrac{1}{mn}\sum_{i=0}^{m-1}\sum_{j=0}^{n-1}|| I(i,j)-K(i,j)||^{2} \\ 均方差(MSE)=mn1?i=0∑m?1?j=0∑n?1?∣∣I(i,j)?K(i,j)∣∣2
    峰 值 信 噪 比 ( P S N R ) = 10 l o g 10 ( M A X I 2 M S E ) 峰值信噪比(PSNR)=10log_{10}\bigg(\dfrac{MAX_I^2}{MSE}\bigg) 峰值信噪比(PSNR)=10log10?(MSEMAXI2??)
    其 中 M A X I = 圖 像 灰 度 級 數 ? 1 ， 此 處 圖 片 灰 度 級 為 256 ， 所 以 M A X I = 255 其中MAX_I=影像灰度級數-1，此處圖片灰度級為256，所以MAX_I=255 其中MAXI?=圖像灰度級數?1，此處圖片灰度級為256，所以MAXI?=255

  • Matlab代碼塊：

%------------------------matlab新建函式PSNR------------------------
function cal_PSNR = PSNR(img1,img2)
    [width,height]=size(img1);
    double_img1=im2double(img1);   %計算影像峰值信噪比，需將2張影像從uint8型轉成im2double型
    double_img2=im2double(img2);
    matrix_subtraction=double_img1-double_img2;
    MSE=sum(sum(matrix_subtraction.^2))/(width*height);
    cal_PSNR=10*log10(255*2/MSE);
end

3.3 對高斯噪聲進行濾波并計算PSNR

  • Matlab代碼塊：
%-----------------------------對高斯噪聲進行濾波并計算PSNR (Matlab代碼)-------------------------------
gaussian_mean_filter=filter2(fspecial('average',3),Gaussian_noise);  %均值濾波
gau_mean_filter_snr=PSNR(double_gray_pic,gaussian_mean_filter); %均值濾波后的峰值信噪比
gaussian_median_filter=medfilt2(Gaussian_noise,[3,3]);  %中值濾波
gau_median_filter_snr=PSNR(double_gray_pic,gaussian_median_filter);  %中值濾波后的峰值信噪比
figure('name','對高斯噪聲進行濾波');
subplot(1,2,1);imshow(gaussian_mean_filter,[]);title(['均值濾波，PSNR：',num2str(gau_mean_filter_snr),'dB']);
subplot(1,2,2);imshow(gaussian_median_filter,[]);title(['中值濾波，PSNR：',num2str(gau_median_filter_snr),'dB']);

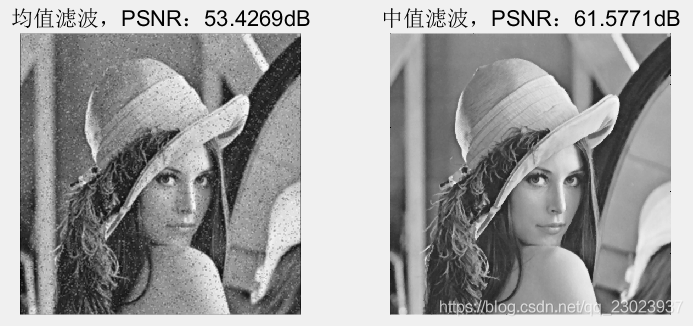

  • 運行效果：

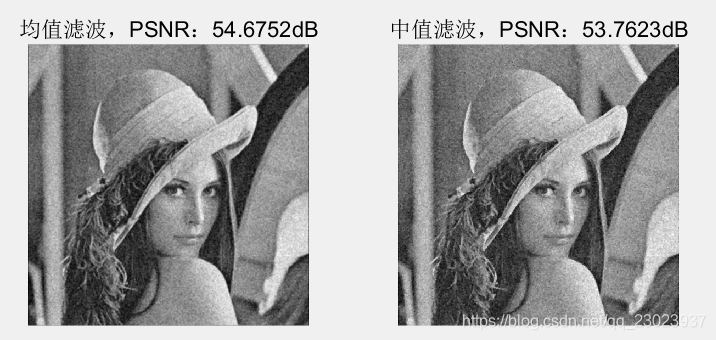

在這里插入圖片描述

3.4 對椒鹽噪聲進行濾波并計算PSNR

  • Matlab代碼塊：
%-----------------------------對椒鹽噪聲進行濾波并計算PSNR (Matlab代碼)-------------------------------
salt_mean_filter=filter2(fspecial('average',3),Salt_pepper_noise);  %均值濾波
salt_mean_filter_snr=PSNR(double_gray_pic,salt_mean_filter);    %均值濾波后的峰值信噪比
salt_median_filter=medfilt2(Salt_pepper_noise,[3,3]);  %中值濾波
salt_median_filter_snr=PSNR(double_gray_pic,salt_median_filter);   %中值濾波后的峰值信噪比
figure('name','對椒鹽噪聲進行濾波');
subplot(1,2,1);imshow(salt_mean_filter,[]);title(['均值濾波，PSNR：',num2str(salt_mean_filter_snr),'dB']);
subplot(1,2,2);imshow(salt_median_filter,[]);title(['中值濾波，PSNR：',num2str(salt_median_filter_snr),'dB']);
  • 運行效果：

在這里插入圖片描述

4、對選定的灰度影像進行銳化處理：先對原影像進行3*3均值濾波使其模糊，再分別通過Roberts算子、Sobel算子、拉普拉斯算子對其進行邊緣增強處理，顯示結果影像并對比各方法的結果

4.1 均值濾波

  • Matlab代碼塊：
%-----------------------------------3*3均值濾波模糊影像(Matlab代碼)----------------------------
clc;         %清空控制臺
clear;       %清空作業區
close all;   %關閉已打開的figure影像視窗
color_pic=imread('lena512color.bmp');  %讀取彩色影像
gray_pic=rgb2gray(color_pic);    %將彩色圖轉換成灰度圖
double_gray_pic=im2double(gray_pic);   %將uint8轉成im2double型便于后期計算
mean_filter=filter2(fspecial('average',3),double_gray_pic);  %均值濾波
[width,height]=size(mean_filter);
figure('name','3*3均值濾波');
subplot(1,2,1);imshow(double_gray_pic,[]);title('原灰度圖');
subplot(1,2,2);imshow(mean_filter,[]);title('3*3均值濾波');

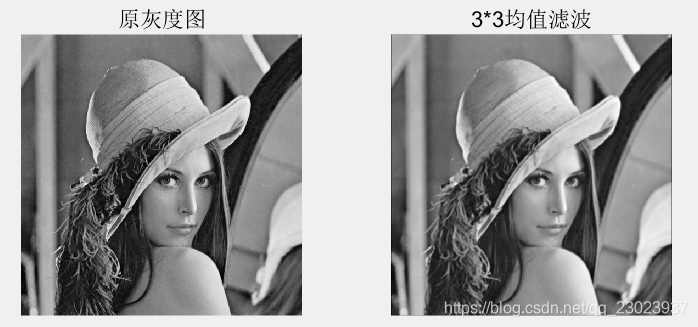

  • 運行效果:

在這里插入圖片描述

4.2 Roberts算子邊緣增強

  • 原理公式
    ? f = ∣ f ( x , y ) ? f ( x + 1 , y + 1 ) ∣ + ∣ f ( x + 1 , y ) ? f ( x , y + 1 ) ∣ \nabla f=|f(x,y)-f(x+1,y+1)|+|f(x+1,y)-f(x,y+1)| ?f=∣f(x,y)?f(x+1,y+1)∣+∣f(x+1,y)?f(x,y+1)∣
    H 1 = [ 1 0 0 ? 1 ] H 2 = [ 0 1 ? 1 0 ] H_1=\begin{bmatrix} 1 & 0 \\ 0 & -1 \end{bmatrix} \ \ \ \ \ \ \ H_2=\begin{bmatrix} 0 & 1 \\ -1 & 0 \end{bmatrix} H1?=[10?0?1?] H2?=[0?1?10?]
  • Matlab代碼塊：
% ------------------------------Roberts算子邊緣增強(Matlab)--------------------------------
roberts_img = zeros(width,height);   %預先分配記憶體空間，提高運行速率
for i=1:width-1
    for j=1:height-1
        roberts_img(i,j)=abs(mean_filter(i+1,j)-mean_filter(i,j+1))+abs(mean_filter(i,j)-mean_filter(i+1,j+1));
    end
end
figure('name','roberts算子');
subplot(2,2,1);imshow(double_gray_pic,[]);title('原灰度圖');
subplot(2,2,2);imshow(mean_filter,[]);title('3x3均值濾波');
subplot(2,2,3);imshow(im2uint8(roberts_img),[]);title('roberts算子的影像');
subplot(2,2,4);imshow(im2uint8(mean_filter+roberts_img),[]);title('roberts算子銳化影像');
  • 運行效果:

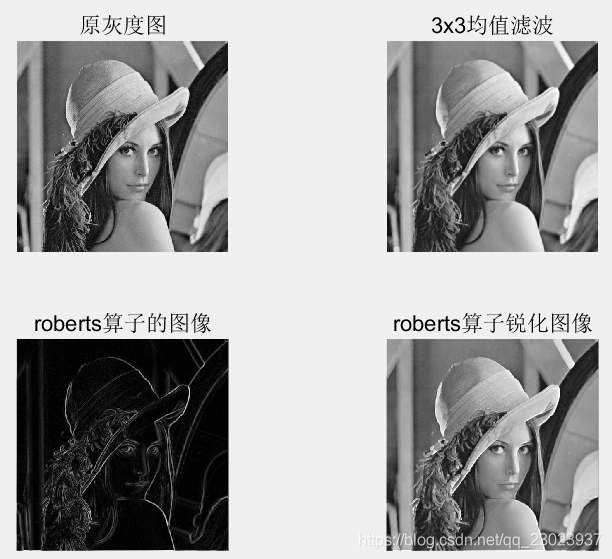

在這里插入圖片描述

4.3 Sobel算子邊緣增強

  • 原理公式

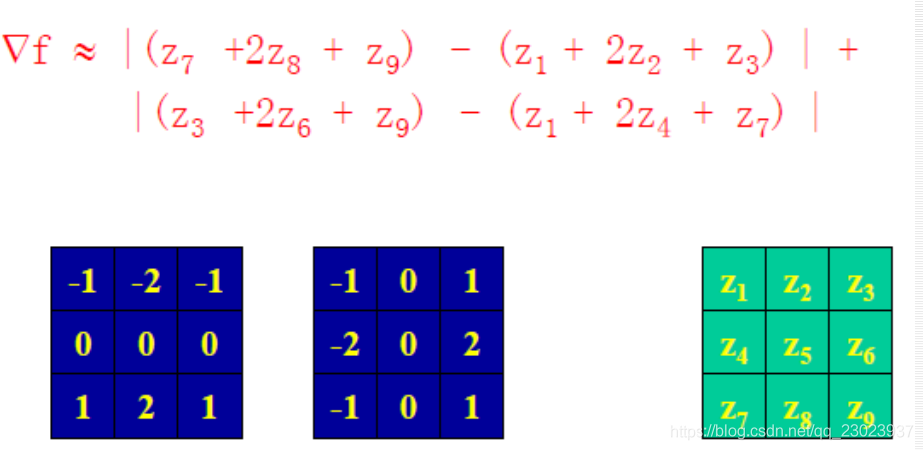

    在這里插入圖片描述

  • Matlab代碼塊：

% ------------------------------Sobel算子邊緣增強(Matlab代碼)--------------------------------
sobel_img=zeros(width,height);   %預先分配記憶體空間，提高運行速率
sobel_x=zeros(width,height);     %預先分配記憶體空間，提高運行速率
sobel_y=zeros(width,height);     %預先分配記憶體空間，提高運行速率
for i=2:width-1
    for j=2:height-1
        sobel_y(i,j)=abs(mean_filter(i-1,j+1)+2*mean_filter(i,j+1)+mean_filter(i+1,j+1)-mean_filter(i-1,j-1)-2*mean_filter(i,j-1)-mean_filter(i+1,j-1));
        sobel_x(i,j)=abs(mean_filter(i+1,j+1)+2*mean_filter(i+1,j)+mean_filter(i+1,j-1)-mean_filter(i-1,j+1)-2*mean_filter(i-1,j)-mean_filter(i-1,j-1));
        sobel_img(i,j)=0.3*sobel_x(i,j)+0.3*sobel_y(i,j);
    end
end
figure('name','sobel算子');
subplot(2,2,1);imshow(double_gray_pic,[]);title('原灰度圖');
subplot(2,2,2);imshow(mean_filter,[]);title('3x3均值濾波');
subplot(2,2,3);imshow(im2uint8(sobel_img),[]);title('sobel算子的影像');
subplot(2,2,4);imshow(im2uint8(mean_filter+sobel_img),[]);title('sobel算子銳化影像');
  • 運行效果:

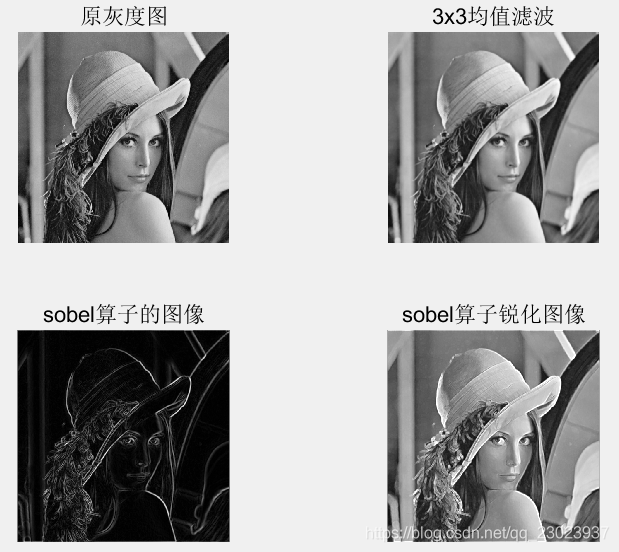

在這里插入圖片描述

4.4 拉普拉斯算子邊緣增強

  • 原理公式
    ? 2 f = f ( x + 1 , y ) + f ( x ? 1 , y ) + f ( x , y + 1 ) + f ( x , y ? 1 ) ? 4 f ( x , y ) \nabla^2f=f(x+1,y)+f(x-1,y)+f(x,y+1)+f(x,y-1)-4f(x,y) ?2f=f(x+1,y)+f(x?1,y)+f(x,y+1)+f(x,y?1)?4f(x,y)
    H = [ 0 1 0 1 ? 4 1 0 1 0 ] H=\begin{bmatrix} 0 & 1 & 0 \\ 1 & -4 & 1 \\ 0 & 1 & 0 \end{bmatrix} H=???010?1?41?010????
  • Matlab代碼塊：
% ------------------------------Laplace算子邊緣增強(Matlab代碼)----------------------------------
laplace_img = zeros(width,height); %預先分配記憶體空間，提高運行速率
for i=2:width-1
    for j=2:height-1
        laplace_img(i,j)=mean_filter(i+1,j)+mean_filter(i-1,j)+mean_filter(i,j+1)+mean_filter(i,j-1)-4*mean_filter(i,j);
    end
end
figure('name','laplace算子');
subplot(2,2,1);imshow(double_gray_pic,[]);title('原灰度圖');
subplot(2,2,2);imshow(mean_filter,[]);title('3x3均值濾波');
subplot(2,2,3);imshow(im2uint8(laplace_img),[]);title('laplace算子的影像');
subplot(2,2,4);imshow(im2uint8(mean_filter-laplace_img),[]);title('laplace算子銳化影像');
%由于采用的拉普拉斯算子中心是-4為負數，所以最后影像銳化是將兩幅圖相減
  • 運行效果:

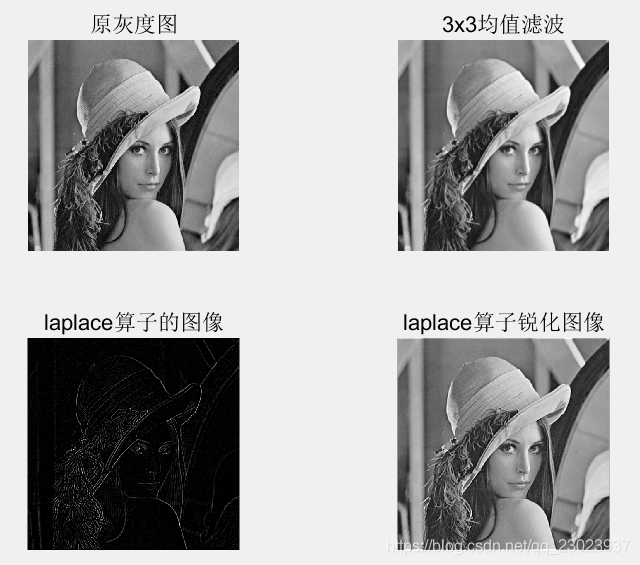

在這里插入圖片描述

5、對選定的灰度影像進行巴特沃斯高通濾波處理：要求設定多種不同（高、中、低）的截止頻率進行濾波，顯示其經濾波后的空域影像

  • 基本原理：

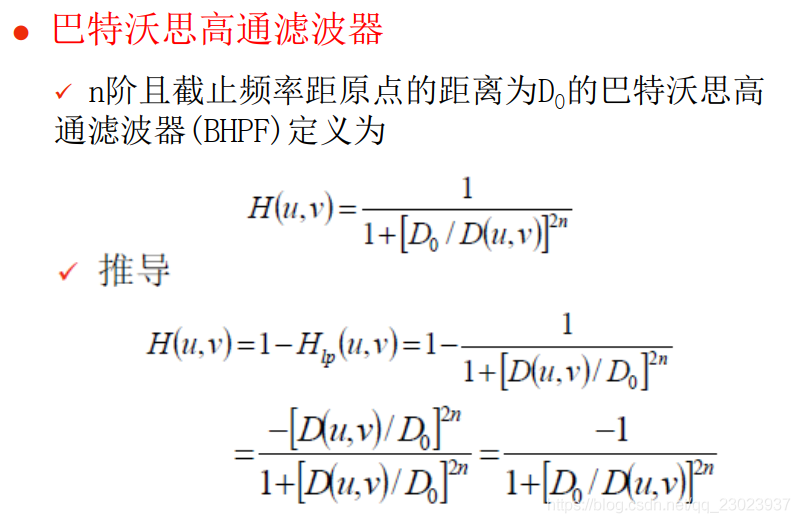

在這里插入圖片描述

  • Matlab代碼塊：
%************************5、對選定的灰度影像進行巴特沃斯高通濾波處理：要求設定多種不同（高、中、低）的截止頻率進行濾波，顯示其經濾波后的空域影像**************************

clc;         %清空控制臺
clear;       %清空作業區
close all;   %關閉已打開的figure影像視窗
color_pic=imread('lena512color.bmp');  %讀取彩色影像
gray_pic=rgb2gray(color_pic);    %將彩色圖轉換成灰度圖
double_gray_pic=im2double(gray_pic);   %將uint8轉成im2double型便于后期計算

[width,height]=size(double_gray_pic);
mid_w=width/2;    %影像中心點橫坐標
mid_h=height/2;   %影像中心點縱坐標
fourier_pic=fft2(double_gray_pic);   %對灰度圖進行傅里葉變換
fourier_shift=fftshift(fourier_pic);  %將頻譜圖中零頻率成分移動至頻譜圖中心

level=2;   %二階巴特沃茲
end_radius=[5,30,83];    %設定截止頻率
result1=zeros(width,height);  %預先分配記憶體空間，提高運行速率
result2=zeros(width,height);  %預先分配記憶體空間，提高運行速率
result3=zeros(width,height);  %預先分配記憶體空間，提高運行速率
for i=1:width
    for j=1:height
        distance=sqrt((i-mid_w)^2+(j-mid_h)^2);   %計算點（x,y）到中心點的距離
        h1=1/(1+(end_radius(1)/distance)^(2*level)); %計算巴特沃斯濾波器
        h2=1/(1+(end_radius(2)/distance)^(2*level));
        h3=1/(1+(end_radius(3)/distance)^(2*level));
        result1(i,j)=fourier_shift(i,j)*h1;   %用濾波器乘以主函式
        result2(i,j)=fourier_shift(i,j)*h2;
        result3(i,j)=fourier_shift(i,j)*h3;
    end
end

output1=im2uint8(real(ifft2(ifftshift(result1))));  %最終輸出要記得頻譜搬移回去
output2=im2uint8(real(ifft2(ifftshift(result2))));
output3=im2uint8(real(ifft2(ifftshift(result3))));
figure('name','巴特沃茲高通濾波器');
subplot(2,2,1);imshow(double_gray_pic);title('原灰度圖');
subplot(2,2,2);imshow(output1,[]);title(['巴特沃茲高通濾波 D0=',num2str(end_radius(1))]);
subplot(2,2,3);imshow(output2,[]);title(['巴特沃茲高通濾波 D0=',num2str(end_radius(2))]);
subplot(2,2,4);imshow(output3,[]);title(['巴特沃茲高通濾波 D0=',num2str(end_radius(3))]);

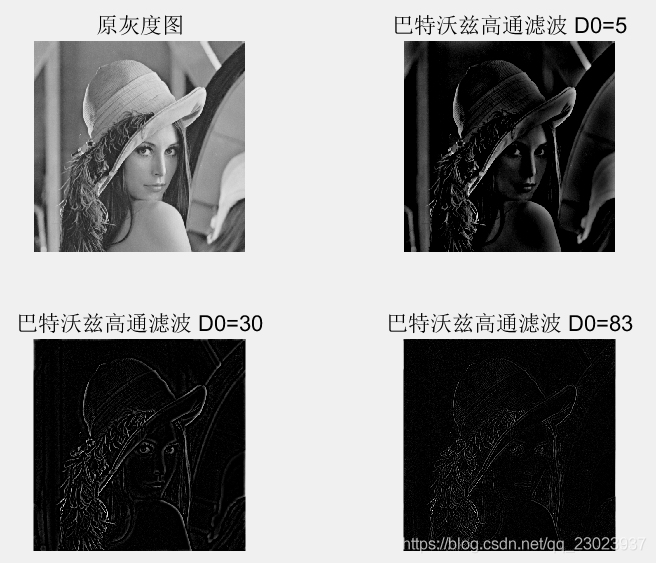

  • 運行效果:

在這里插入圖片描述

6、對選定的灰度影像進行理想低通濾波處理：要求設定多種不同（高、中、低）的截止頻率進行濾波，顯示其經濾波后的空域影像，

  • 基本原理：

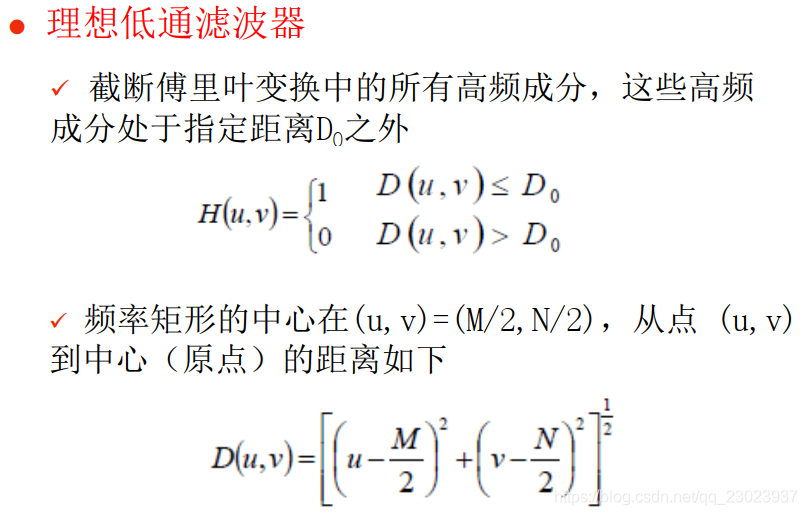

在這里插入圖片描述

  • Matlab代碼塊：
%************************6、對選定的灰度影像進行理想低通濾波處理：要求設定多種不同（高、中、低）的截止頻率進行濾波，顯示其經濾波后的空域影像**************************

clc;         %清空控制臺
clear;       %清空作業區
close all;   %關閉已打開的figure影像視窗
color_pic=imread('lena512color.bmp');  %讀取彩色影像
gray_pic=rgb2gray(color_pic);    %將彩色圖轉換成灰度圖
double_gray_pic=im2double(gray_pic);   %將uint8轉成im2double型便于后期計算

[width,height]=size(double_gray_pic);
mid_w=width/2;    %影像中心點橫坐標
mid_h=height/2;   %影像中心點縱坐標
fourier_pic=fft2(double_gray_pic);   %對灰度圖進行傅里葉變換
fourier_shift=fftshift(fourier_pic);  %將頻譜圖中零頻率成分移動至頻譜圖中心

end_radius=[5,30,83];   %設定截止頻率
Result=zeros(width,height);  %預先分配記憶體空間，提高運行速率
figure('name','理想低通濾波器');
subplot(2,2,1);imshow(double_gray_pic,[]);title('原灰度圖');
for k=1:3
    Result=fourier_shift;
    for i=1:width
        for j=1:height
            distance=sqrt((i-mid_w)^2+(j-mid_h)^2);   %計算點（x,y）到中心點的距離
            if distance>end_radius(k)  %如果距離大于截止頻率，則濾除分量，直接置0
                Result(i,j)=0;
            end
        end
    end
    output=im2uint8(real(ifft2(ifftshift(Result))));  %最終輸出要記得頻譜搬移回去
    subplot(2,2,k+1);imshow(output,[]);title(['理想低通濾波器 D0=',num2str(end_radius(k))]);
end
  • 運行效果:

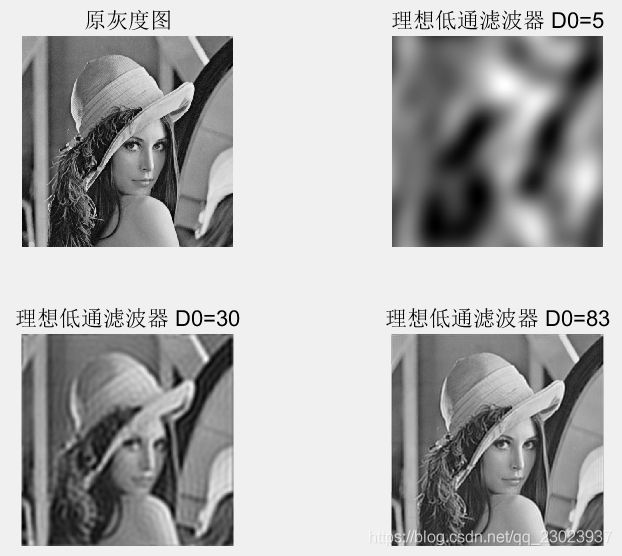

在這里插入圖片描述

7、對選定的一幅RGB彩色影像（BMP格式），分別顯示該圖的R/G/B單色影像，繪制R/G/B單色影像的直方圖；將RGB彩色模式轉換為HIS模式，再顯示該圖的H/I/S三個分量的影像，

  • RGB轉HSI公式：

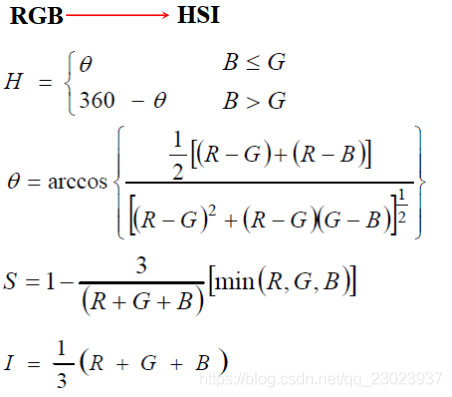

在這里插入圖片描述

  • Matlab代碼塊：
%************************7、對選定的一幅RGB彩色影像（BMP格式），分別顯示該圖的R/G/B單色影像，繪制R/G/B單色影像的直方圖；將RGB彩色模式轉換為HIS模式，再顯示該圖的H/I/S三個分量的影像**************************

clc;         %清空控制臺
clear;       %清空作業區
close all;   %關閉已打開的figure影像視窗
color_pic=imread('lena512color.bmp');  %讀取彩色影像
double_color_pic=im2double(color_pic); %將uint8轉成im2double型便于后期計算
%----------------------------分別提取R/G/B三個通道影像---------------------------
R=double_color_pic(:,:,1);
G=double_color_pic(:,:,2);
B=double_color_pic(:,:,3);
figure('name','提取R/G/B影像');
subplot(2,2,1);imshow(double_color_pic,[]);title('原彩色影像');
subplot(2,2,2);imshow(R,[]);title('R');
subplot(2,2,3);imshow(G,[]);title('G');
subplot(2,2,4);imshow(B,[]);title('B');
figure('name','R/G/B單色影像直方圖');
subplot(3,2,1);imshow(R,[]);title('R');
subplot(3,2,2);imhist(R,128);title('R直方圖');
subplot(3,2,3);imshow(G,[]);title('G');
subplot(3,2,4);imhist(G,128);title('G直方圖');
subplot(3,2,5);imshow(B,[]);title('B');
subplot(3,2,6);imhist(B,128);title('B直方圖');

%----------------------------RGB轉HSI------------------------------
num=0.5*((R-G)+(R-B));
den=sqrt((R-G).^2+(R-B).*(G-B));
theta=acos(num./(den+eps));  %eps=2.2204e-16  防止分母為0

H=theta;
H(B>G)=2*pi-H(B>G);
H=H/(2*pi);   %歸一化處理

num=min(min(R,G),B);
den=R+G+B;
den(den==0)=eps;   %eps=2.2204e-16  防止分母為0
S=1-3*num./den;
H(S==0)=0;        %完全不飽和的顏色根本沒有色調 即飽和度為0時色調無定義置0
I=(R+G+B)/3;
HSI=cat(3,H,S,I);  %合并三個圖層

figure('name','HSI影像');
subplot(2,2,1);imshow(HSI,[]);title('HSI影像');
subplot(2,2,2);imshow(H,[]);title('H分量,色調');
subplot(2,2,3);imshow(S,[]);title('S分量，飽和度');
subplot(2,2,4);imshow(I,[]);title('I分量，亮度');
  • 運行效果:

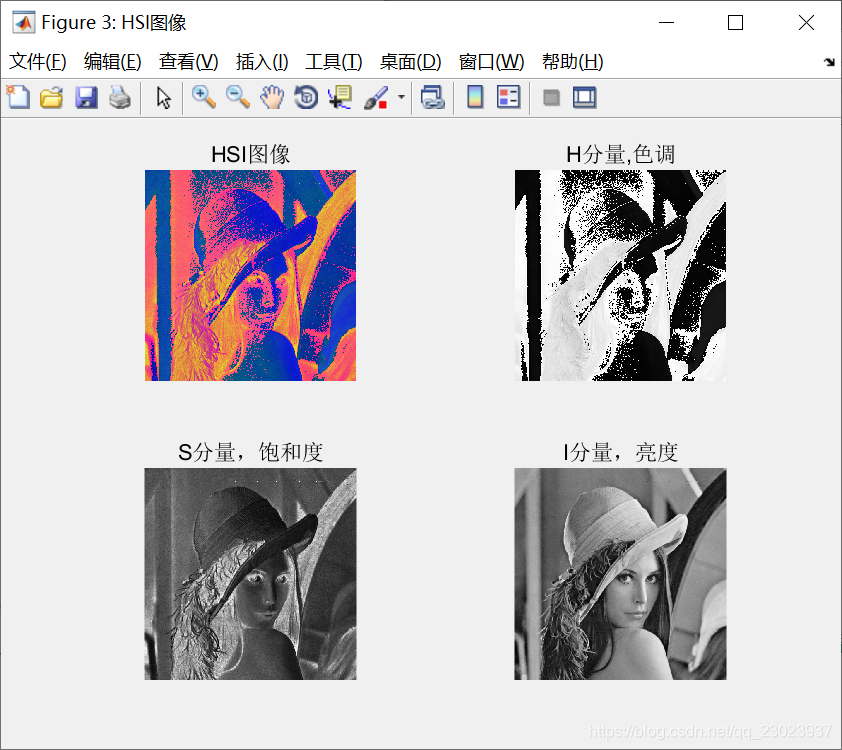

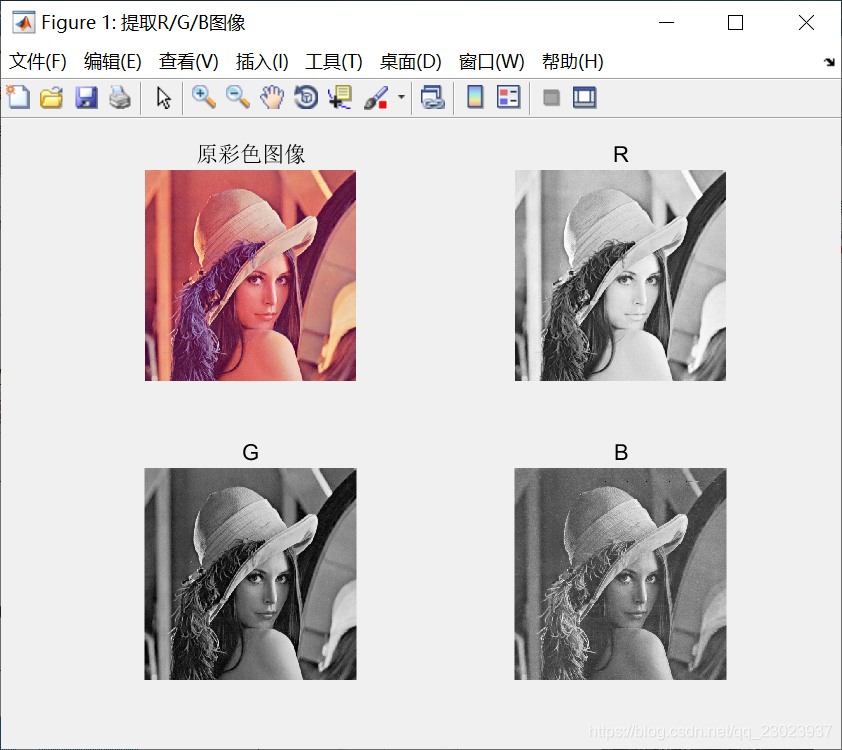

在這里插入圖片描述

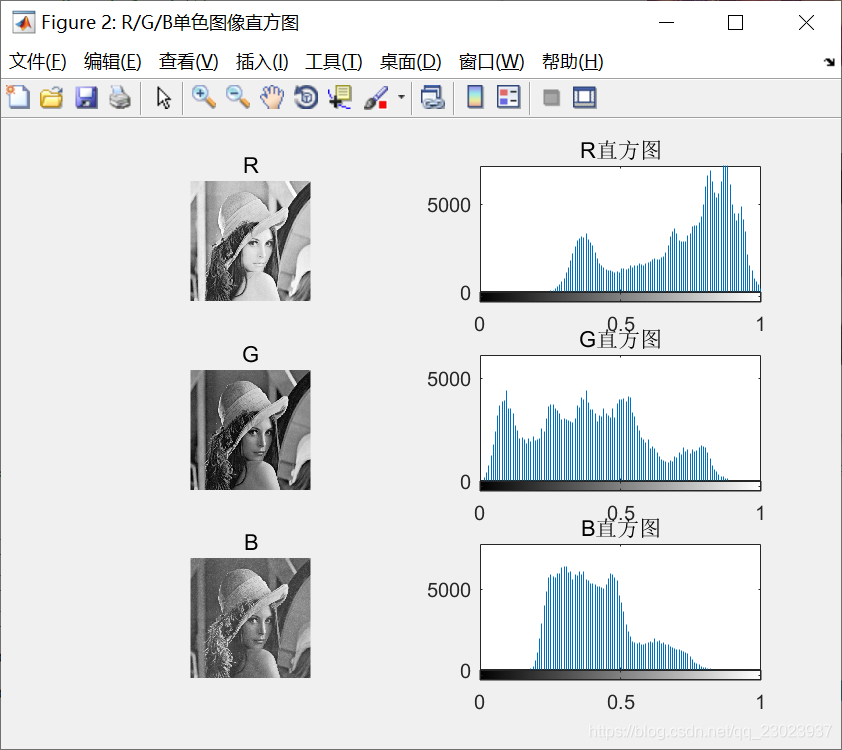

在這里插入圖片描述
在這里插入圖片描述

8、對一幅彩色RGB影像，采用對每一彩色分量進行拉普拉斯算子濾波，完成影像銳化處理，

  • 原理公式
    ? 2 f = f ( x + 1 , y ) + f ( x ? 1 , y ) + f ( x , y + 1 ) + f ( x , y ? 1 ) ? 4 f ( x , y ) \nabla^2f=f(x+1,y)+f(x-1,y)+f(x,y+1)+f(x,y-1)-4f(x,y) ?2f=f(x+1,y)+f(x?1,y)+f(x,y+1)+f(x,y?1)?4f(x,y)
    H = [ 0 1 0 1 ? 4 1 0 1 0 ] H=\begin{bmatrix} 0 & 1 & 0 \\ 1 & -4 & 1 \\ 0 & 1 & 0 \end{bmatrix} H=???010?1?41?010????
  • Matlab代碼塊：
%************************8、對一幅彩色RGB影像，采用對每一彩色分量進行拉普拉斯算子濾波，完成影像銳化處理**************************
clc;         %清空控制臺
clear;       %清空作業區
close all;   %關閉已打開的figure影像視窗
color_pic=imread('lena512color.bmp');  %讀取彩色影像
double_color_pic=im2double(color_pic); %將uint8轉成im2double型便于后期計算

%-----先提取三個圖層------
R=double_color_pic(:,:,1);   %提取R圖層
G=double_color_pic(:,:,2);   %提取G圖層
B=double_color_pic(:,:,3);   %提取B圖層

[width,height]=size(R);
laplace_imgR = zeros(width,height);  %預先分配記憶體空間，提高運行速率
laplace_imgG = zeros(width,height);  %預先分配記憶體空間，提高運行速率
laplace_imgB = zeros(width,height);  %預先分配記憶體空間，提高運行速率

%--------分別對R/G/B圖層進行拉普拉斯算子濾波-------
for i=2:width-1
    for j=2:height-1
        laplace_imgR(i,j)=R(i+1,j)+R(i-1,j)+R(i,j+1)+R(i,j-1)-4*R(i,j);
        laplace_imgG(i,j)=G(i+1,j)+G(i-1,j)+G(i,j+1)+G(i,j-1)-4*G(i,j);
        laplace_imgB(i,j)=B(i+1,j)+B(i-1,j)+B(i,j+1)+B(i,j-1)-4*B(i,j);
    end
end
output=cat(3,laplace_imgR,laplace_imgG,laplace_imgB);  %合并三個經拉普拉斯算子濾波后的圖層
figure('name','RGB拉普拉斯算子銳化');
subplot(2,2,1);imshow(laplace_imgR,[]);title('R分量拉普拉斯濾波');
subplot(2,2,2);imshow(laplace_imgG,[]);title('G分量拉普拉斯濾波');
subplot(2,2,3);imshow(laplace_imgB,[]);title('B分量拉普拉斯濾波');
subplot(2,2,4);imshow(output,[]);title('合成影像拉普拉斯濾波');
figure('name','三通道銳化后的影像');
subplot(1,2,1);imshow(color_pic,[]);title('原彩色圖');
subplot(1,2,2);imshow(im2uint8(double_color_pic-output));title('拉普拉斯銳化');
  • 運行效果:

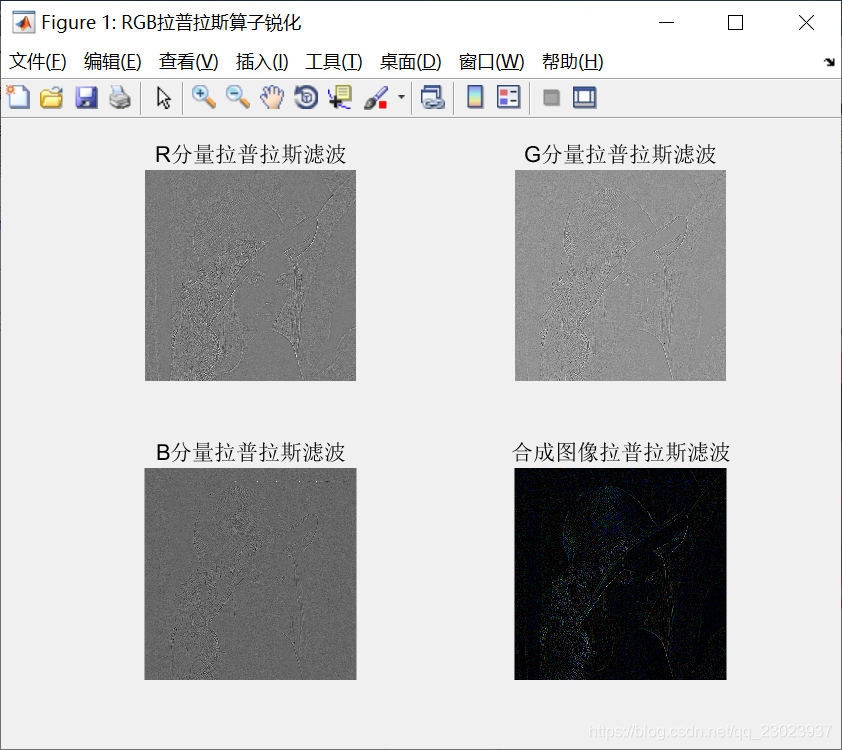

在這里插入圖片描述

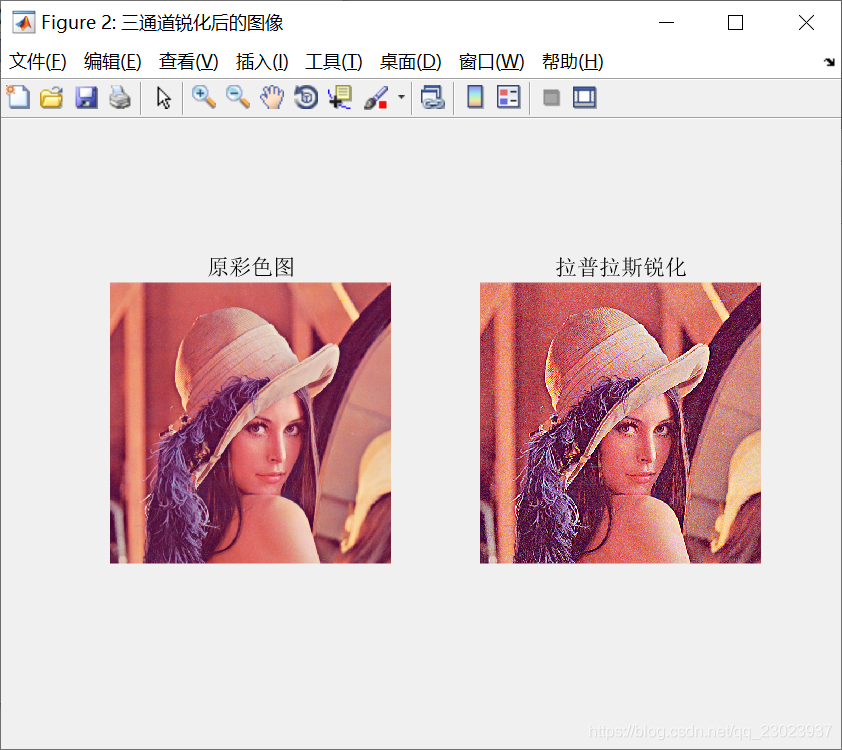

在這里插入圖片描述

轉載請註明出處，本文鏈接：https://www.uj5u.com/qukuanlian/200789.html

標籤：區塊鏈

上一篇：產品思考 - 不剪發的Tony老師

下一篇：【資料結構——樹和森林】

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • JAVA使用 web3j 進行token轉賬

    最近新學習了下區塊鏈這方面的知識，所學不多，給大家分享下。 # 1. 關于web3j web3j是一個高度模塊化，反應性，型別安全的Java和Android庫，用于與智能合約配合并與以太坊網路上的客戶端（節點）集成。 # 2. 準備作業 jdk版本1.8 引入maven <dependency> < ......

    uj5u.com 2020-09-10 03:03:06 more
  • 以太坊智能合約開發框架Truffle

    前言 部署智能合約有多種方式，命令列的瀏覽器的渠道都有，但往往跟我們程式員的風格不太相符，因為我們習慣了在IDE里寫了代碼然后打包運行看效果。 雖然現在IDE中已經存在了Solidity插件，可以撰寫智能合約，但是部署智能合約卻要另走他路，沒辦法進行一個快捷的部署與測驗。 如果團隊管理的區塊節點多、 ......

    uj5u.com 2020-09-10 03:03:12 more
  • 谷歌二次驗證碼成為區塊鏈專用安全碼，你怎么看？

    前言 谷歌身份驗證器，前些年大家都比較陌生，但隨著國內互聯網安全的加強，它越來越多地出現在大家的視野中。 比較廣泛接觸的人群是國際3A游戲愛好者，游戲盜號現象嚴重+國外賬號安全應用廣泛，這類游戲一般都會要求用戶系結名為“兩步驗證”、“雙重驗證”等，平臺一般都推薦用谷歌身份驗證器。 后來區塊鏈業務風靡 ......

    uj5u.com 2020-09-10 03:03:17 more
  • 密碼學DAY1

    目錄 ##1.1 密碼學基本概念 密碼在我們的生活中有著重要的作用，那么密碼究竟來自何方，為何會產生呢？ 密碼學是網路安全、資訊安全、區塊鏈等產品的基礎，常見的非對稱加密、對稱加密、散列函式等，都屬于密碼學范疇。 密碼學有數千年的歷史，從最開始的替換法到如今的非對稱加密演算法，經歷了古典密碼學，近代密 ......

    uj5u.com 2020-09-10 03:03:50 more
  • 密碼學DAY1_02

    目錄 ##1.1 ASCII編碼 ASCII（American Standard Code for Information Interchange，美國資訊交換標準代碼）是基于拉丁字母的一套電腦編碼系統，主要用于顯示現代英語和其他西歐語言。它是現今最通用的單位元組編碼系統，并等同于國際標準ISO/IE ......

    uj5u.com 2020-09-10 03:04:50 more
  • 密碼學DAY2

    ##1.1 加密模式 加密模式：https://docs.oracle.com/javase/8/docs/api/javax/crypto/Cipher.html ECB ECB : Electronic codebook, 電子密碼本. 需要加密的訊息按照塊密碼的塊大小被分為數個塊，并對每個塊進 ......

    uj5u.com 2020-09-10 03:05:42 more
  • NTP時鐘服務器的特點（京準電子）

    NTP時鐘服務器的特點（京準電子） NTP時鐘服務器的特點（京準電子） 京準電子官V——ahjzsz 首先對時間同步進行了背景介紹，然后討論了不同的時間同步網路技術，最后指出了建立全球或區域時間同步網存在的問題。 一、概 述 在通信領域，“同步”概念是指頻率的同步，即網路各個節點的時鐘頻率和相位同步 ......

    uj5u.com 2020-09-10 03:05:47 more
  • 標準化考場時鐘同步系統推進智能化校園建設

    標準化考場時鐘同步系統推進智能化校園建設 標準化考場時鐘同步系統推進智能化校園建設 安徽京準電子科技官微——ahjzsz 一、背景概述隨著教育事業的快速發展，學校建設如雨后春筍，隨之而來的學校教育、管理、安全方面的問題成了學校管理人員面臨的最大的挑戰，這些問題同時也是學生家長所擔心的。為了讓學生有更 ......

    uj5u.com 2020-09-10 03:05:51 more
  • 位元幣入門

    引言 位元幣基本結構 位元幣基礎知識 1）哈希演算法 2）非對稱加密技術 3）數字簽名 4）MerkleTree 5）哪有位元幣，有的是UTXO 6）位元幣挖礦與共識 7）區塊驗證（共識） 總結 引言 上一篇我們已經知道了什么是區塊鏈，此篇說一下區塊鏈的第一個應用——位元幣。其實先有位元幣，后有的區塊 ......

    uj5u.com 2020-09-10 03:06:15 more
  • 北斗對時服務器（北斗對時設備）電力系統應用

    北斗對時服務器（北斗對時設備）電力系統應用 北斗對時服務器（北斗對時設備）電力系統應用 京準電子科技官微（ahjzsz） 中國北斗衛星導航系統（英文名稱：BeiDou Navigation Satellite System，簡稱BDS），因為是目前世界范圍內唯一可以大面積提供免費定位服務的系統，所以 ......

    uj5u.com 2020-09-10 03:06:20 more
最新发布
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:46:47 more
  • Hyperledger Fabric 使用 CouchDB 和復雜智能合約開發

    在上個實驗中，我們已經實作了簡單智能合約實作及客戶端開發，但該實驗中智能合約只有基礎的增刪改查功能，且其中的資料管理功能與傳統 MySQL 比相差甚遠。本文將在前面實驗的基礎上，將 Hyperledger Fabric 的默認資料庫支持 LevelDB 改為 CouchDB 模式，以實作更復雜的資料... ......

    uj5u.com 2023-04-16 07:28:31 more
  • .NET Core 波場鏈離線簽名、廣播交易（發送 TRX和USDT）筆記

    Get Started NuGet You can run the following command to install the Tron.Wallet.Net in your project. PM> Install-Package Tron.Wallet.Net 配置 public reco ......

    uj5u.com 2023-04-14 08:08:00 more
  • DKP 黑客分析——不正確的代幣對比率計算

    概述： 2023 年 2 月 8 日，針對 DKP 協議的閃電貸攻擊導致該協議的用戶損失了 8 萬美元，因為 execute() 函式取決于 USDT-DKP 對中兩種代幣的余額比率。 智能合約黑客概述： 攻擊者的交易：0x0c850f，0x2d31 攻擊者地址：0xF38 利用合同：0xf34ad ......

    uj5u.com 2023-04-07 07:46:09 more
  • Defi開發簡介

    Defi開發簡介 介紹 Defi是去中心化金融的縮寫， 是一項旨在利用區塊鏈技術和智能合約創建更加開放，可訪問和透明的金融體系的運動. 這與傳統金融形成鮮明對比，傳統金融通常由少數大型銀行和金融機構控制 在Defi的世界里，用戶可以直接從他們的電腦或移動設備上訪問廣泛的金融服務，而不需要像銀行或者信 ......

    uj5u.com 2023-04-05 08:01:34 more
  • solidity簡單的ERC20代幣實作

    // SPDX-License-Identifier: GPL-3.0 pragma solidity >=0.7.0 <0.9.0; import "hardhat/console.sol"; //ERC20 同質化代幣，每個代幣的本質或性質都是相同 //ETH 是原生代幣，它不是ERC20代幣, ......

    uj5u.com 2023-03-21 07:56:29 more
  • solidity 參考型別修飾符memory、calldata與storage 常量修飾符C

    在solidity語言中 參考型別修飾符(參考型別為存盤空間不固定的數值型別) memory、calldata與storage,它們只能修飾參考型別變數，比如字串、陣列、位元組等... memory 適用于方法傳參、返參或在方法體內使用，使用完就會清除掉，釋放記憶體 calldata 僅適用于方法傳參 ......

    uj5u.com 2023-03-08 07:57:54 more
  • solidity注解標簽

    在solidity語言中 注釋符為// 注解符為/* 內容*/ 或者 是 ///內容 注解中含有這幾個標簽給予我們使用 @title 一個應該描述合約/介面的標題 contract, library, interface @author 作者的名字 contract, library, interf ......

    uj5u.com 2023-03-08 07:57:49 more
  • 評價指標：相似度、GAS消耗

    【代碼注釋自動生成方法綜述】 這些評測指標主要來自機器翻譯和文本總結等研究領域,可以評估候選文本(即基于代碼注釋自動方法而生成)和參考文本(即基于手工方式而生成)的相似度. BLEU指標^[^?88^^?^]^:其全稱是bilingual evaluation understudy.該指標是最早用于 ......

    uj5u.com 2023-02-23 07:27:39 more
  • 基于NOSTR協議的“公有制”版本的Twitter,去中心化社交軟體Damus

    最近，一個幽靈，Web3的幽靈，在網路游蕩，它叫Damus，這玩意詮釋了什么叫做病毒式營銷，滑稽的是，一個Web3產品卻在Web2的產品鏈上瘋狂傳銷，各方大佬紛紛為其背書，到底發生了什么？Damus的葫蘆里，賣的是什么藥？ 注冊和簡單實用 很少有什么產品在用戶注冊環節會有什么噱頭，但Damus確實出 ......

    uj5u.com 2023-02-05 06:48:39 more

Copyright © 2010-2020 有解無憂
