鏈路聚合基本概念：鏈路聚合是把兩臺設備之間的鏈路聚集在一塊，當做一條邏輯鏈路使用，
鏈路聚合的作用：
1.增加鏈路帶寬：多個鏈路聚合成一個帶寬更大的鏈路，一般采用基于流的負載均衡模式；
2.增加鏈路可靠性：通過聚合組的多個鏈路，若一條物理鏈路出現問題，不會影響整個邏輯鏈路聚合組鏈路；
3.實作流量的負載均衡，把流量平均分到所有成員鏈路中去，使得每個成員鏈路最低限度的降低產生流量阻塞鏈路的風險
鏈路聚合的模式：手動負載均衡模式、LACP(鏈路聚合控制協議)模式，
- 手動負載均衡模式：Eth-Trunk的建立，成員介面的加入由手工配置，該模式下的所有活動鏈路都參與資料的轉發，平均分擔流量，如果某潭訓動鏈路出現故障，則自動在剩余的活動鏈路中平均分擔流量，適用于兩直連設備之間，既需要大量的帶寬，也不支持LACP協議時，可以基于MAC地址與IP地址進行負載均衡，
-
Eth-Trunk的建立，成員介面的加入由手工配置，鏈路兩端的設備會相互發送LACP報文，協商聚合引數，從而選舉出活動鏈路和非活動鏈路，活動成員鏈路（M）：用于在負載均衡模式中的資料轉發，非活動成員鏈路（N）：用于冗余備份，如果一潭訓動成員鏈路出現故障，非活動成員鏈路中優先級最高的將代替出現故障的活動鏈路，狀態由非活動鏈路變為活動鏈路，
鏈路聚合的控制面協議 - LACP
LACP為交換資料的設備提供一種標準的協商方式，以供系統根據自身配置自動形成聚合鏈路并啟動聚合鏈路收發資料，聚合鏈路形成以后，負責維護鏈路狀態，在聚合條件發生變化時，自動調整或解散鏈路聚合，LACP作業的基本流程如下：
1.鄰居發現：在設備SwitchA和SwitchB上創建Eth-Trunk并配置為靜態LACP模式，然后向Eth-Trunk中手工加入成員介面，此時成員介面上便啟用了LACP協議，兩端互相發出LACPDU報文，
2.確定主動端：兩端設備均會收到對端發來的LACP報文，以SwitchB為例，當SwitchB收到SwitchA發送的LACP報文時，SwitchB會查看并記錄對端資訊，并且比較系統優先級欄位，如果對端設備SwitchA的系統優先級高于本端設備SwitchB的系統優先級，則確定SwitchA為LACP主動端，SwitchB將按照SwitchA的介面優先級選擇活動介面，從而兩端設備對于活動介面的選擇達成一致，

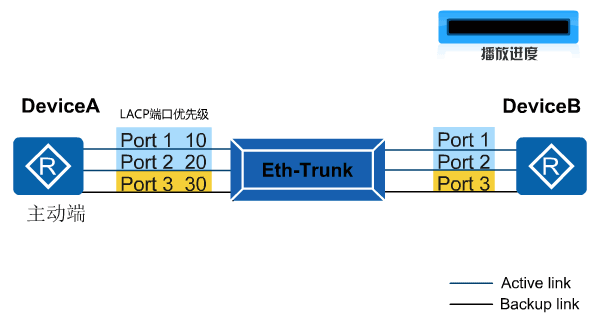

3.確定活動埠：兩端設備選出主動端后，兩端都會以主動端的介面優先級來選擇活動介面，兩端設備選擇了一致的活動介面，活動鏈路組便可以建立起來，從這些活動鏈路中以負載分擔的方式轉發資料，
4.LACP搶占：聚合組會始終保持高優先級的介面作為活動介面的狀態，
LACP模式鏈路聚合：
作為鏈路聚合技術，手工負載分擔模式Eth-Trunk可以完成多個物理介面聚合成一個Eth-Trunk口來提高帶寬，同時能夠檢測到同一聚合組內的成員鏈路有斷路等有限故障，但是無法檢測到鏈路層故障、鏈路錯連等故障，
為了提高Eth-Trunk的容錯性，并且能提供備份功能，保證成員鏈路的高可靠性，出現了鏈路聚合控制協議LACP（Link Aggregation Control Protocol），LACP模式就是采用LACP的一種鏈路聚合模式，
LACP為交換資料的設備提供一種標準的協商方式，以供設備根據自身配置自動形成聚合鏈路并啟動聚合鏈路收發資料，聚合鏈路形成以后，LACP負責維護鏈路狀態，在聚合條件發生變化時，自動調整或解散鏈路聚合，
基本概念：
系統LACP優先級,系統LACP優先級是為了區分兩端設備優先級的高低而配置的引數，LACP模式下，兩端設備所選擇的活動介面必須保持一致，否則鏈路聚合組就無法建立，此時可以使其中一端具有更高的優先級，另一端根據高優先級的一端來選擇活動介面即可，系統LACP優先級值越小優先級越高，
介面LACP優先級
介面LACP優先級是為了區別同一個Eth-Trunk中的不同介面被選為活動介面的優先程度，優先級高的介面將優先被選為活動介面，介面LACP優先級值越小，優先級越高，
成員介面間M:N備份
LACP模式鏈路聚合由LACP確定聚合組中的活動和非活動鏈路，又稱為M:N模式，即M潭訓動鏈路與N條備份鏈路的模式，這種模式提供了更高的鏈路可靠性，并且可以在M條鏈路中實作不同方式的負載均衡，
華為交換機配置Eth-Trunk埠
1、二層Eth-Trunk的配置
<SW1>system-view
[SW1]interface Eth-Trunk 1 //設定Eth-Trunk1
[SW1-Eth-Trunk1]mode lacp
[SW1-Eth-Trunk1]port link-type trunk
[SW1-Eth-Trunk1]port trunk allow-pass vlan xx
[SW1-Eth-Trunk1]trunkport xg0/0/1
[SW1-Eth-Trunk1]trunkport xg0/0/2 2、三層Eth-Trunk的配置
[SW2]interface Eth-Trunk1
[SW2-Eth-Trunk1]port link-type trunk
[SW2-Eth-Trunk1]undo port trunk allow-pass vlan xx
[SW2-Eth-Trunk1]port trunk allow-pass vlan xx
[SW2-Eth-Trunk1]mode lacp
[SW2-Eth-Trunk1]lacp timeout fast
[SW2-Eth-Trunk1]trunkport g1/1/0
[SW2-Eth-Trunk1]trunkport g2/1/0其他常用命令：
display eth-trunk [ trunk-id [ interface interface-type interface-number | verbose ] ]
//查看Eth-Trunk介面的配置資訊
display lacp statistics eth-trunk 1
//查看LACP模式下LACP報文收發統計資訊
display interface eth-trunk 1
//查看eth-trunk介面的狀態資訊
display trunkmembership eth-trunk 1
//查看eth-trunk的成員介面資訊
reset lacp statistics eth-trunk 1
//清除LACP收發報文的統計資訊
reset lacp error packet statistics
//清除LACP錯誤報文的統計資訊轉載請註明出處，本文鏈接：https://www.uj5u.com/qukuanlian/357180.html
