5GC中PDU Session Establishment 流程（切合實際分析流程）

2020-09-25 14:35:56 資料庫

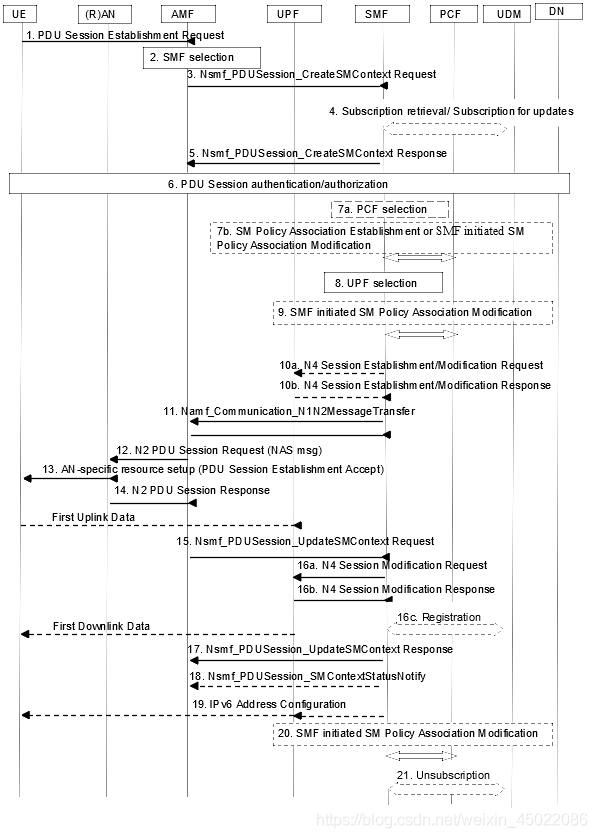

先附上23502中會話建立的流程圖：
PDU Session Establishment
上面規范中列出的流程圖，優點是
???①大而全
但是還有很多的小遺憾，主要是
???①沒有結合具體的場景來分析
???②沒有加入協議的主要訊息和引數說明
???③隱藏了NRF網元選擇的流程
???④圖中箭頭上的文字其實不是訊息的名稱，例如第三步寫的是Nsmf_PDUSession_CreateSMContext Request，但實際上真正的訊息名稱是HTTP2 POST:/nsmf-pdusession/v1/sm-contexts，這容易引起學習的困惑，故而對于新手不是很友好(當初我就是這么過來的，看完了協議發現結合wireshark抓包還是云里霧里)，

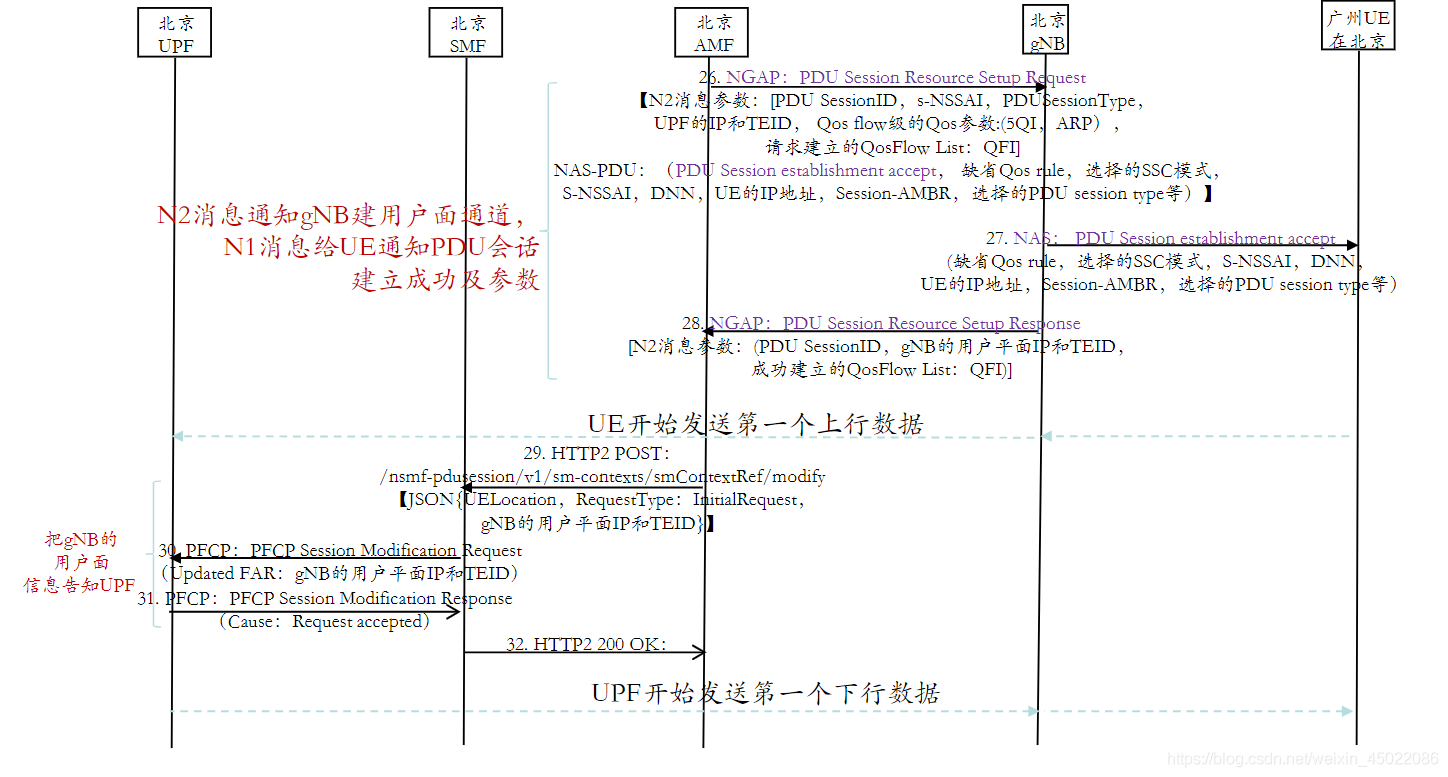

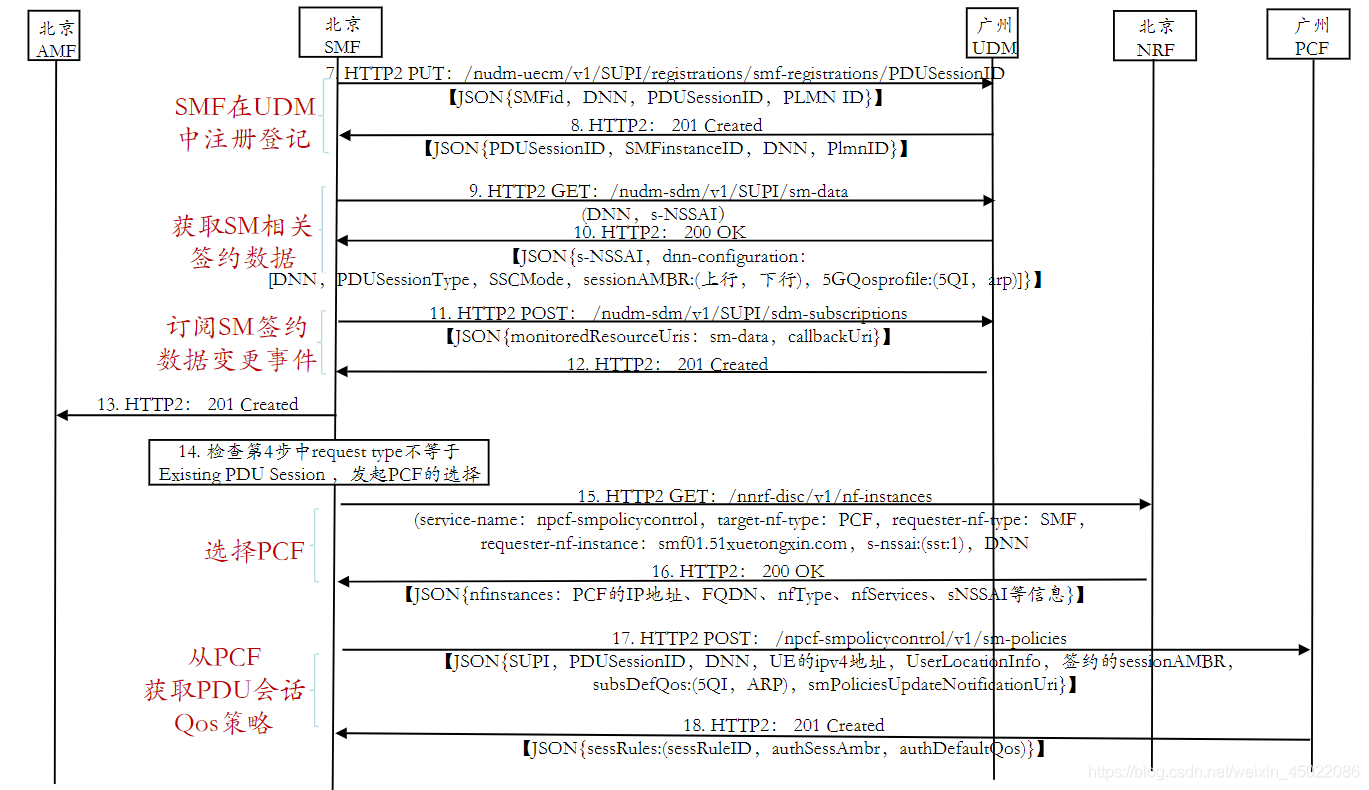

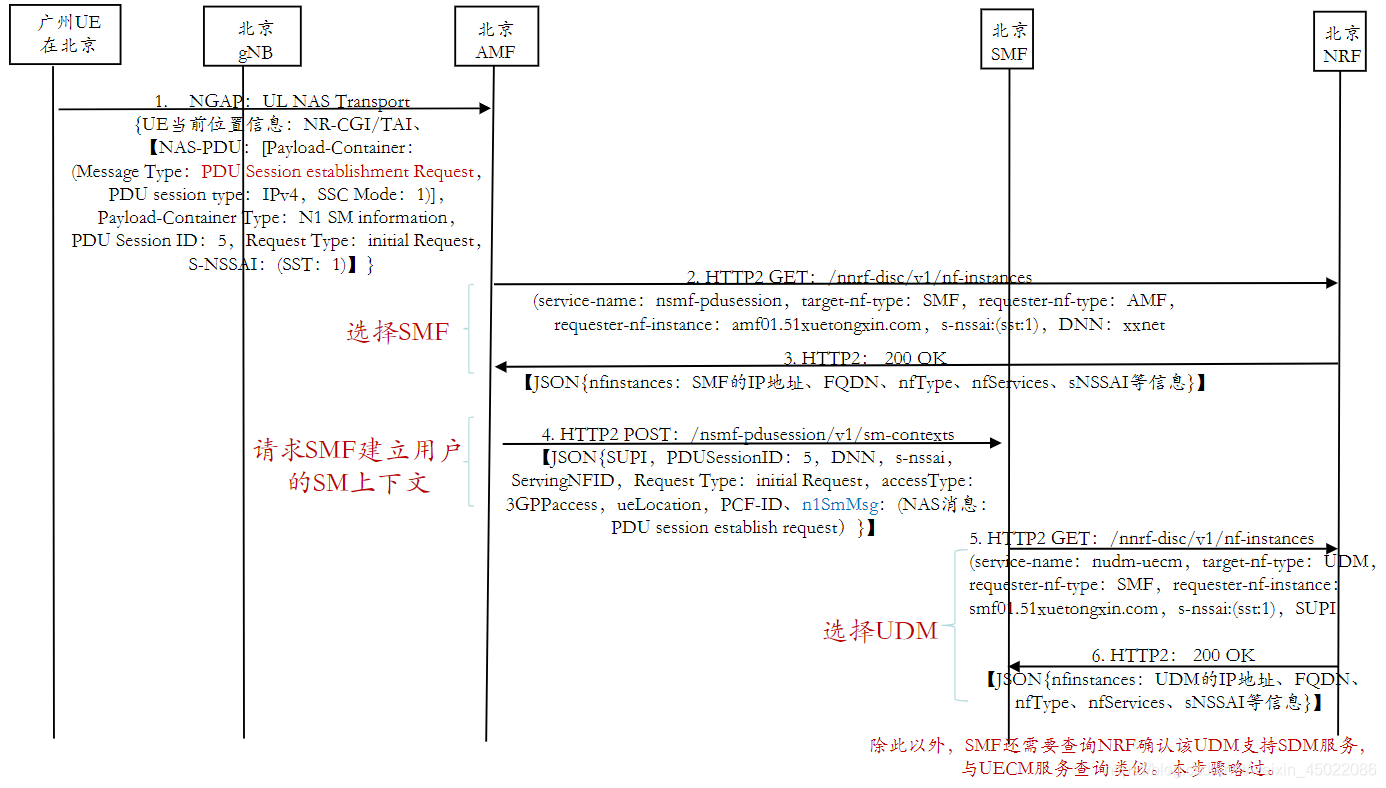

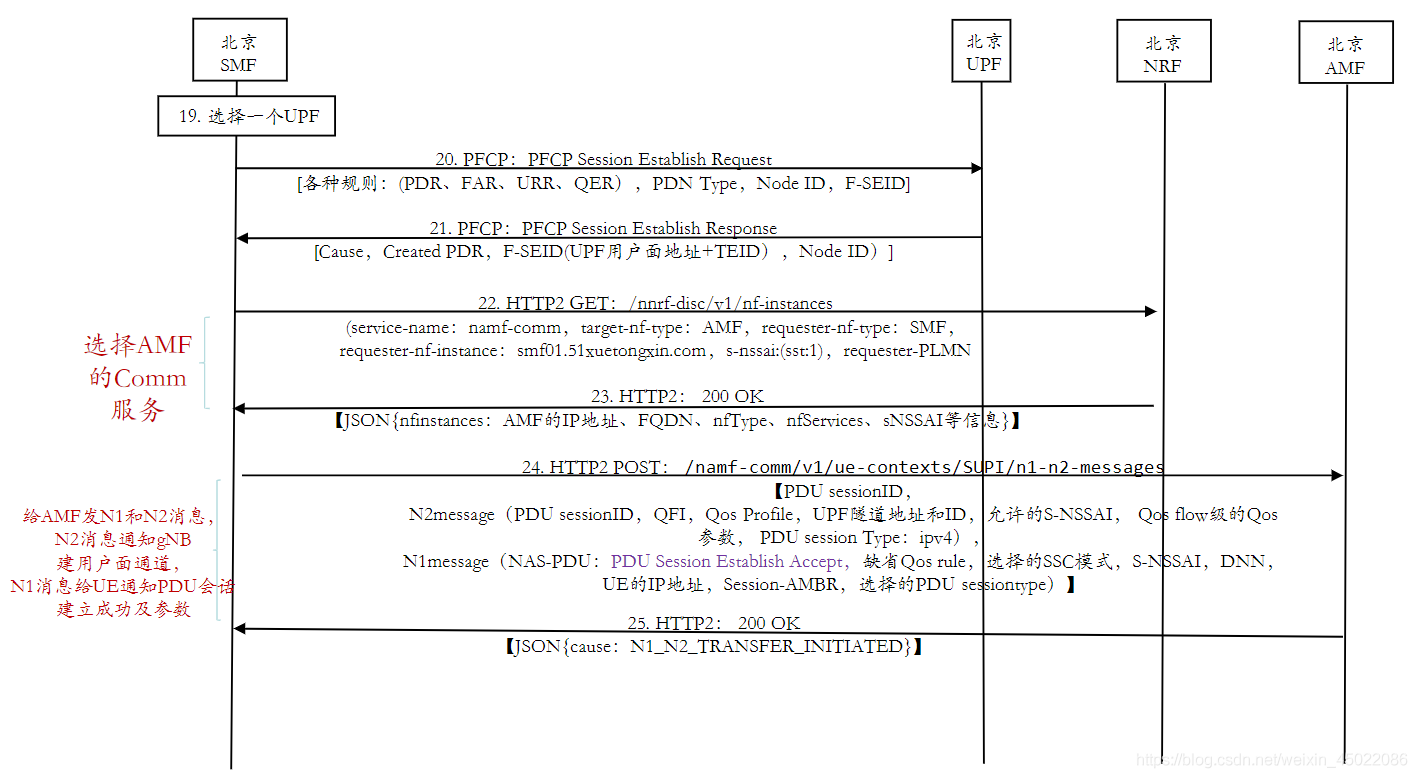

以下流程為結合實際情況，更貼近國內運營商實際網路

某廣州5G用戶到北京出差，早上7點起床后開機，在北京AMF服務區下完成注冊，8點上了出租車，點擊某APP重繪聞觸發PDU會話建立流程，
該流程將通過拜訪地北京的gNB接入、北京AMF完成會話管理訊息透傳、北京SMF完成會話管理控制、北京NRF完成網元選擇、北京資料中心UPF完成將用戶資料報文轉發到北京Internet出口( 北京DN)，并由歸屬地廣州UDM下發UE會話管理相關的簽約資料、廣州PCF下發UE會話管理控制策略，

在這里插入圖片描述
在這里插入圖片描述
在這里插入圖片描述
在這里插入圖片描述
參考：51xuetongxin.com
PS:如有侵權，請聯系洗掉
