STM32MP1系列教程連載-華清遠見FS-MP1A開發板使用

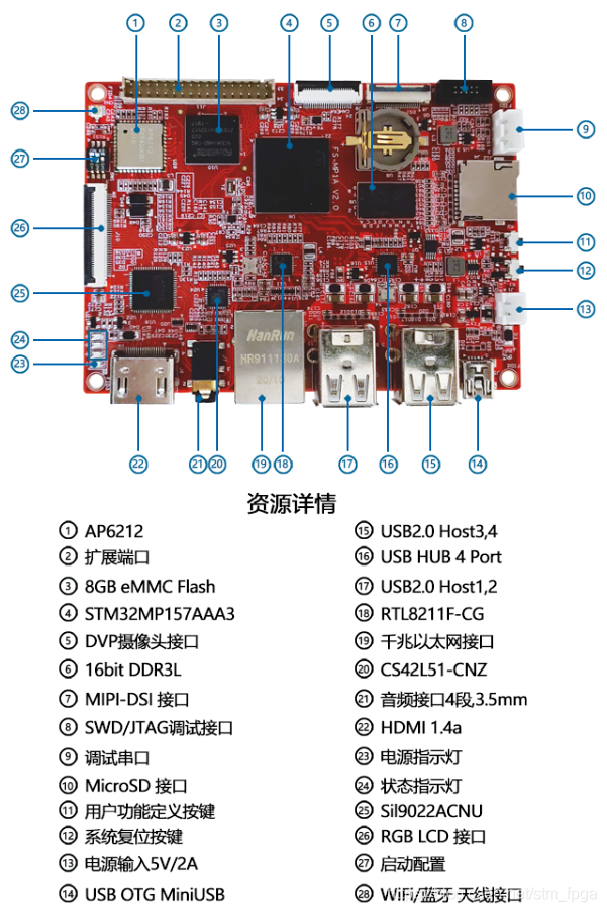

1.1 FS_MP1A硬體資源介紹
FS-MP1A采用STM32MP157A處理器，STM32MP157A是基于Cortex-A7 32bit RISC核心加Cortex-M4 32bit RISC核心的高性能雙核心處理器，是華清遠見研發中心專門為個人學習和工業控制量身定制的一套開發平臺，最高作業頻率為800MHz，Cortex-A7處理器為每個CPU內置一個32 kbyte L1指令快取，一個32 kbyte L1資料快取為每個CPU內置一個256 kbyte 2級快取，同時Cortex-A7處理器是一個低功耗的應用處理器，旨在為高端可穿戴設備以及其他低功耗嵌入式和消費應用提供豐富的性能，它提供了比Cortex-A5多20%的單執行緒性能，
Cortex-A7集成了高性能Cortex-A15和Cortex-A17處理器的所有特性，包括硬體虛擬化支持、NEON?和128位AMBA4 AXI總線介面，
STM32MP157A處理器還嵌入Cortex-M4 32bit RISC核心，最高可作業在209 MHz頻率，Cortex-M4核心具有浮點單元(FPU)單精度，支持單精度資料處理指令和資料型別，Cortex-M4支持一套完整的DSP指令和一個增強應用安全性的記憶體保護單元(MPU)，
FS-MP1A開發板默認配置8GB eMMC flash，512MB DDR3記憶體，板載AP6212 WiFi藍牙一體芯片、千兆自適應以太網卡、可支持RGB LCD與MIPI DSI顯示模組、具有高清HDMI介面、1路DVP攝像頭介面可以支持500W高清攝像頭的接入、4路USB HOST介面可支持USB介面的滑鼠鍵盤和U盤的接入等，FS-MP1A開發板同時還預留一組IO擴展口，可以擴展出串口，CAN總線介面、ADC介面等，
采購鏈接：FS-MP1A開發板官方淘寶

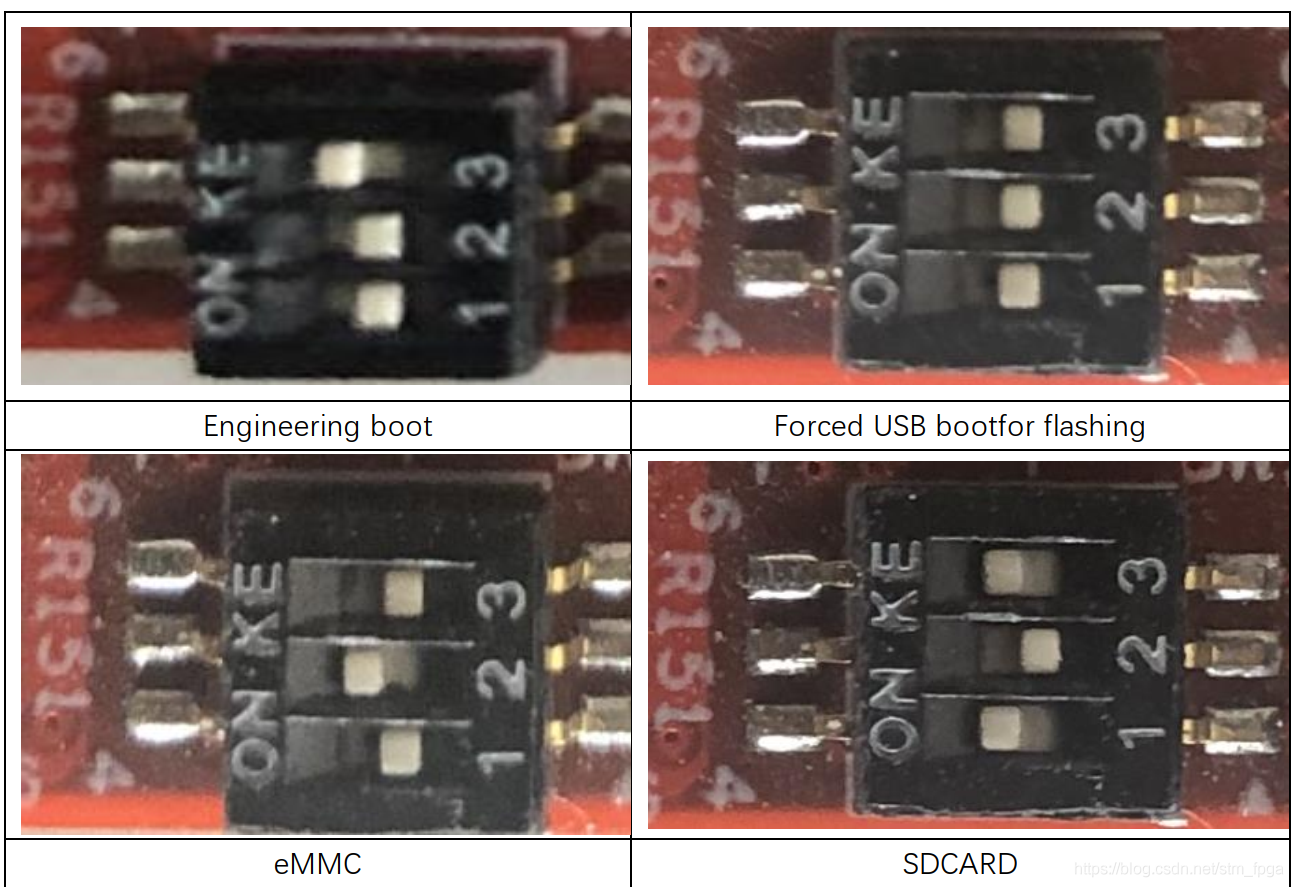

1.2 撥碼開關設定

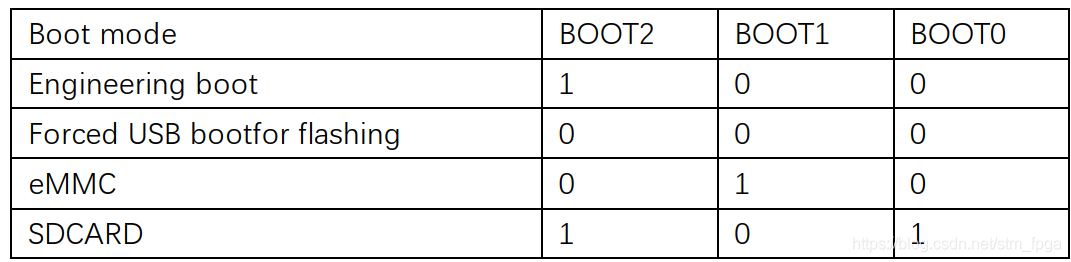

FS-MP1A開發板支持多種啟動方式，可通過開發板上的撥碼開關進行配置，
以上列出了FS-MP1A支持的所有啟動配置，具體使用會在后面章節講解，
1.3 LCD模組選擇

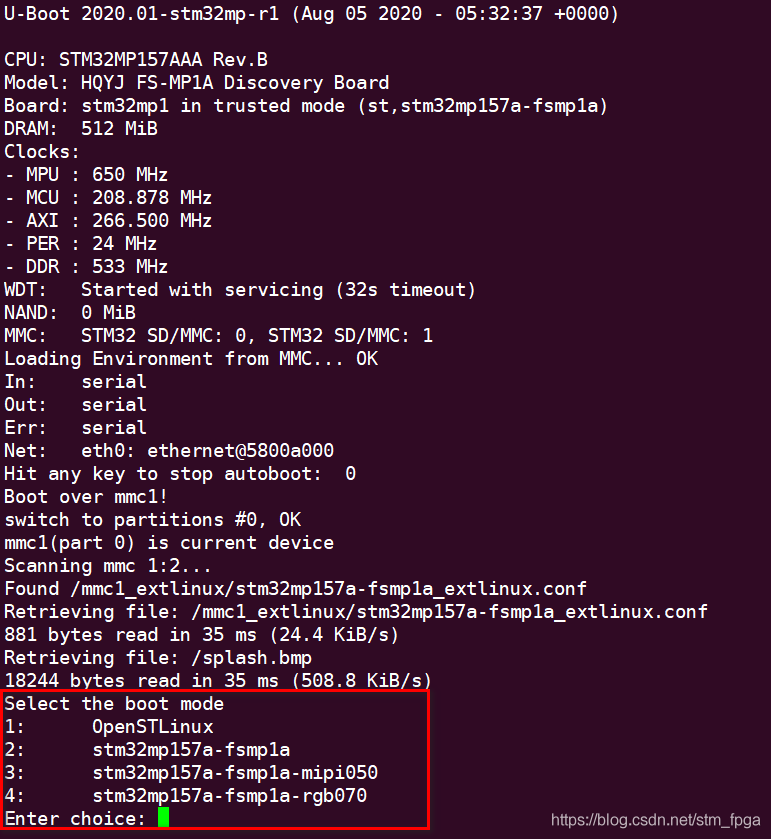

FS-MP1支持MIPI DSI和RGB LCD兩種顯示模組，這兩種模組的選擇可以使用串口終端在u-boot啟動時進行選擇，
如上圖全紅部分所示，1是默認啟動選項實際與選項2功能相同是無螢屏啟動可以通過HDMI進行影像顯示，3代表mipi dsi模組，4代表rgb lcd模組，開發板默認啟動使用的顯示模組為mipi dsi模組，
需要注意的是如果使用HDMI連接需選擇mipi啟動選項，影像會傳輸到HDMI螢屏上，LCD上將不會顯示任何影像，
1.4 netdata
點擊螢屏上的“netdata perf monitor”應用，

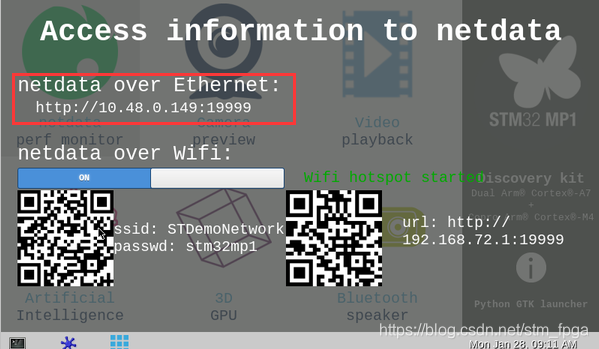

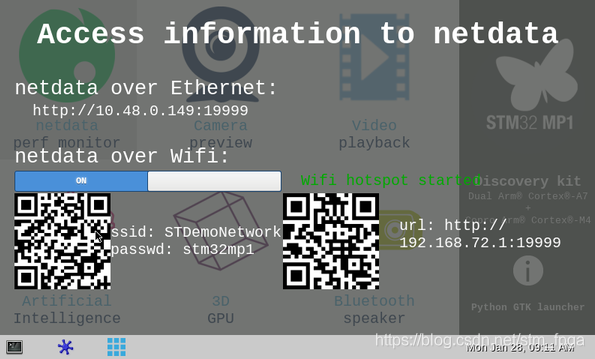

會出現如下界面，雙擊界面任意位置可退出程式
- 有線連接
如果接入了有線網路連接ip會顯示在界面上方，可以使用同一網段下的PC或者手機訪問，本例中ip地址為10.48.0.149埠為19999，

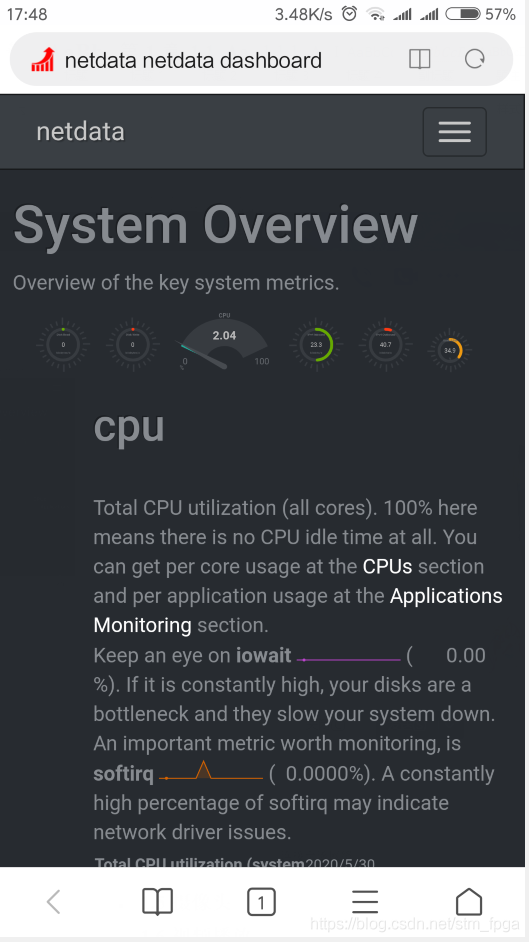

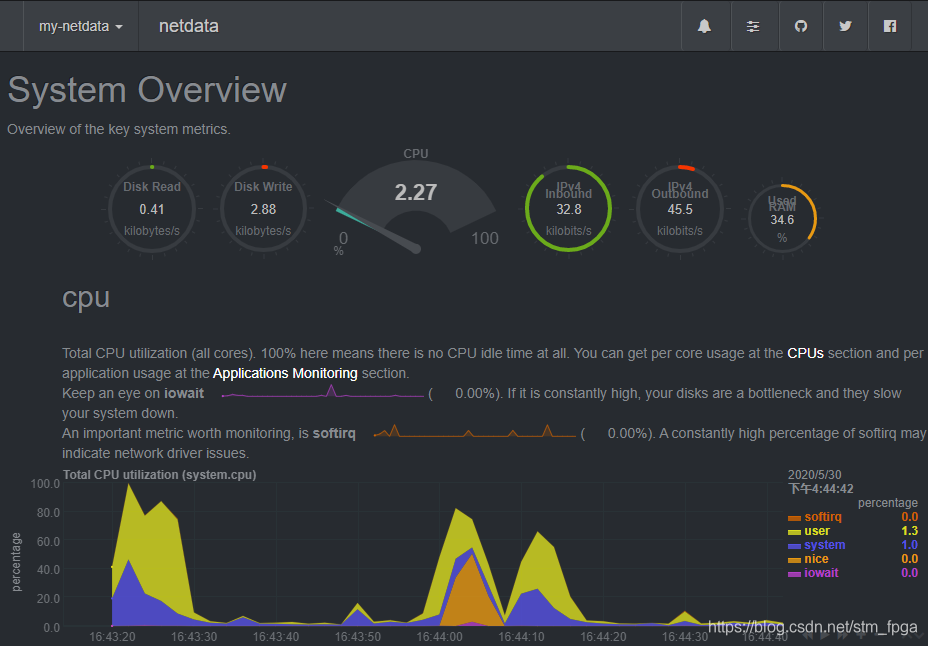

使用PC瀏覽器打開界面上方的連接地址：
界面如下：
- 無線連接
如果使用無線網路訪問，需要先連接開發板上共享出來的熱點，可以通過手機搜索界面顯示的SSID和密碼的方式去連接，也可以掃描螢屏下方的兩個二維碼，左側的可用于手機掃碼鏈接開發板上的熱點，右側的二維碼用于打開netdata網頁，
1.5 攝像頭

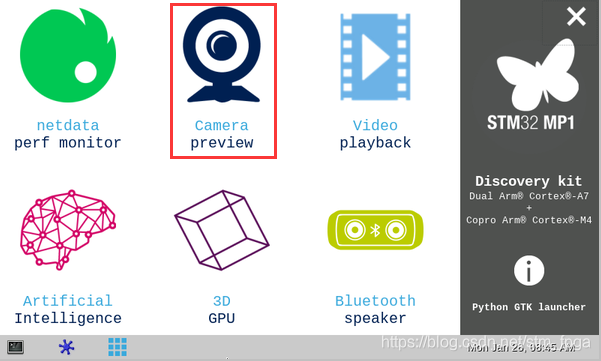

點擊界面上的“Camera preview”應用進入攝像頭預覽程式，啟動界面后即可看到攝像頭實時采集的影像，單擊影像可暫停采集，雙擊界面任意地方可以退出程式，
1.6 視頻播放

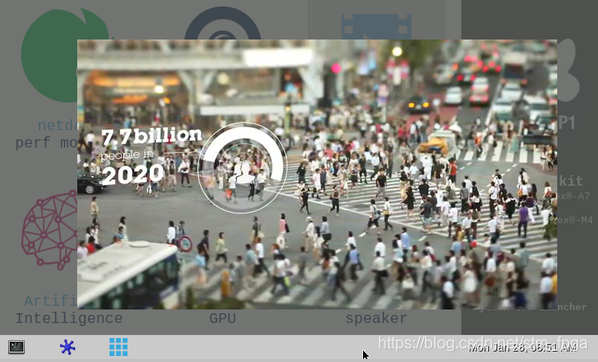

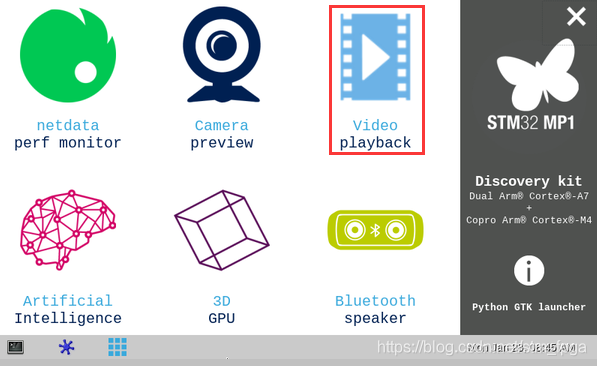

點擊界面上的“Video playback”進入視頻播放界面，
稍等片刻之后便可看到視頻，單擊視頻界面可以停止視頻的播放，雙擊界面任意位置可以退出當前程式，
1.7 人工智能

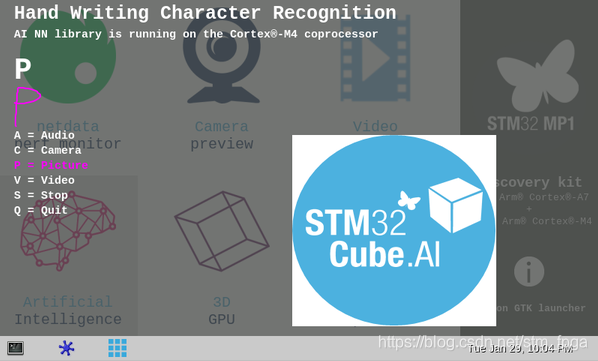

點擊界面上的“Artificial Intelligence”進入人工智能測驗界面，
在是一個手寫字符識別程式，此程式會與Cortex M4核心進行通訊，在界面上繪制一個字符之后，然后交由Cortex M4核心運行的韌體進行比對分析，如果正確識別識別結果將顯示在界面左上角，如果沒有正確識別則顯示“?”，當識別出的字符有對應的應用程式時會啟動相關程式，
1.8 3D GPU

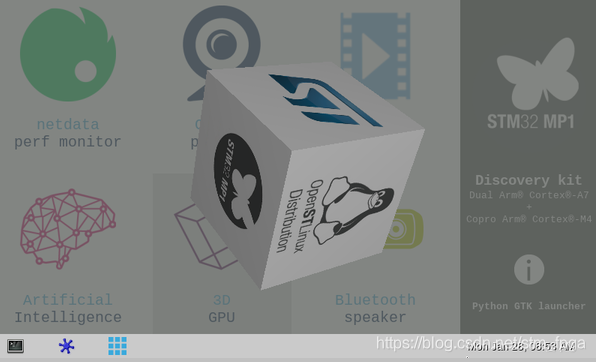

點擊界面上的“3D GPU”可進入3D測驗界面
在3D測驗界面中可以看到一個立方體在旋轉，可以通過拖動的方式來移動立方體，雙擊即可退出該界面，
1.9 藍牙

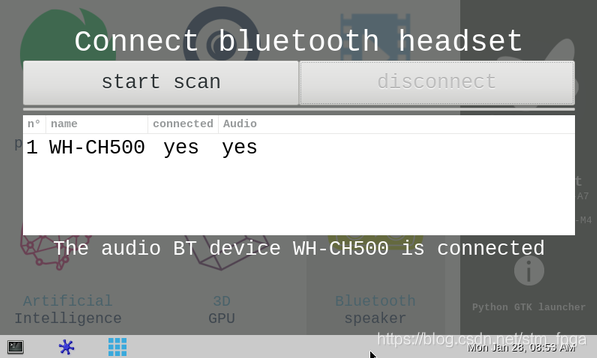

點擊界面上的“Bluetooth speaker”可進入藍牙測驗界面，
進入程式之后點擊“start scan”按鈕可進行音頻設備掃描，在15秒鐘內完成對可發現設備的掃描，掃描完成后可以選擇設備進行連接，如果設備已經連接，則會顯示“斷開連接”按鈕，雙擊螢屏任意位置可退出該程式，
1.10 錄音與放音
進入到Linux系統的終端后使用如下命令可進行聲音的錄制與播放，
root@fsmp1a:# arecord -D record_codec -f S16_LE -d 10 test.wav
root@fsmp1a:# aplay test.wav
1.11 WIFI連接

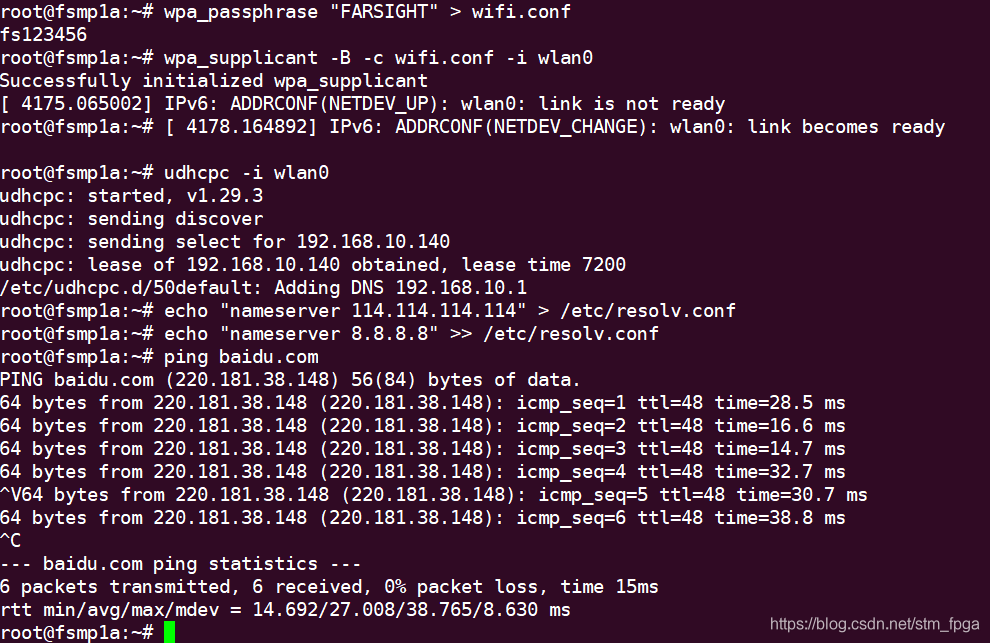

進入到Linux系統的終端后使用wpa_passphrase工具生成WiFi的組態檔，運行該命令之后需要輸入wifi的連接密碼，
root@fsmp1a:# wpa_passphrase "你的WiFi SSID" > wifi.conf
連接WiFi
root@fsmp1a:# wpa_supplicant -B -c wifi.conf -i wlan0
配置WiFi網路
root@fsmp1a:# udhcpc -i wlan0
root@fsmp1a:# echo "nameserver 114.114.114.114" > /etc/resolv.conf
root@fsmp1a:# echo "nameserver 8.8.8.8" >> /etc/resolv.conf
root@fsmp1a:# ping baidu.com
本期FS-MP1A開發板使用講解就寫到這里了，有興趣的小伙伴可以前往官方淘寶店鋪進行了解與咨詢，
