微信公眾號 : AMOLED
AMOLED光取出效率的分析
原創： Jiun Chen AMOLED 今天
1
外量子效率（EQE）:當光子入射到光敏器材的表面時，部分光子會激發光敏材料產生電子空穴對，形成電流，把收集到的電子(經過內部電子空穴復合等程序與所有入射的光子數之比稱為 外量子效率(External Quantum Efficiency）
內量子效率（IQE）：當光子入射到光敏器材（如CCD等）的表面時，被吸收的那部分光子會激發光敏材料會產生電子空穴對，形成電流，把產生的電子(沒有諸如電子空穴復合程序引起的電子損失)與被吸收的光子之比，就是內量子效率(internal quantum efficiency)
OLED器件的外量子效率（EQE）一般只有20%，絕大多數的光能量以橫向光波導（WG）和金屬表面等離子體(SP)形式消耗。

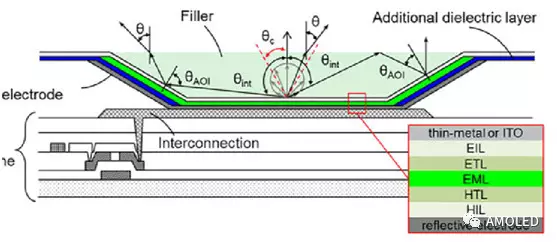

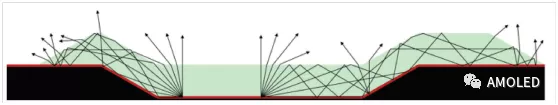

可行性改善措施：底部反射電極（陽極）覆寫到PDL坡度面，并在上方添加絕緣層（SiNx）避免短路和漏電；在像素區凹面內注入高折射率（n>1.8）透明有機物。此種結構一方面可以將更多的光子耦合到高折射率有機物中，另一方面可以將一些光束進行重新配向（?int出射光會發生全反射回到器件內部，再受到破面陽極反射作用?AOI得以出射）。
實際在生產的時候，有機物的填充厚度到底是如何影響耦合出光的？需要進一步仿真分析。

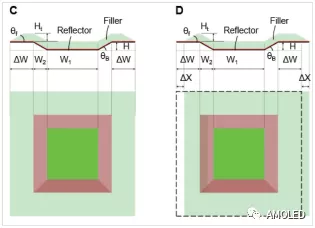

AB方案填充物只存在于凹平面內；CD方案有機物填充到PDL表面。

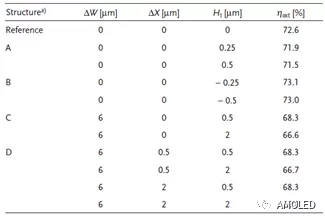

從結果分析可知：C，D方案耦合效率相對低一些，損失的能量與橫向傳播有關。
