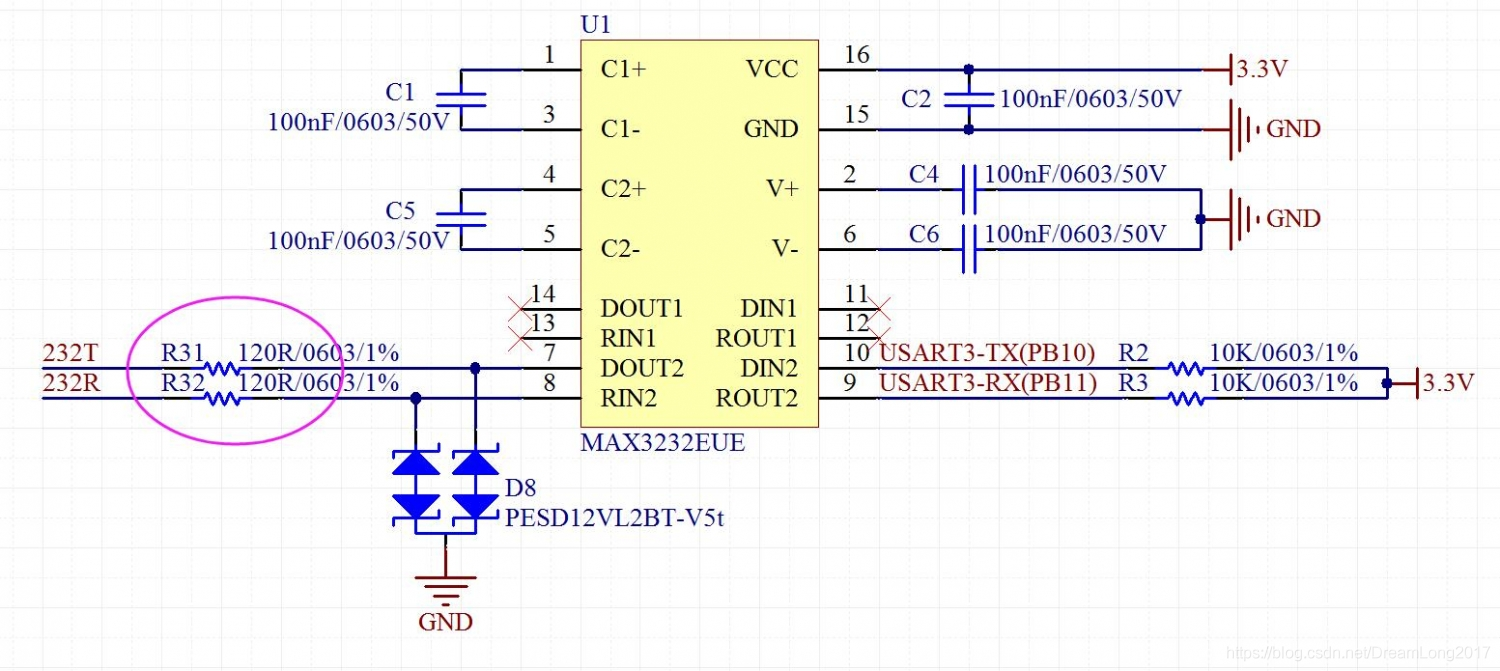

電路圖如下：
分析說明：一般情況下的232電路沒有接R31，R32，R2，R3和D8元器件防護，沒有接R31，R32的話232芯片收到外界輸入的232R的影響，如果有浪涌電流，電流過大會直接造成引腳損壞，芯片作業例外，例外狀態下TX RX一般輸出的電壓絕對值水平在5V以內，232 芯片的7 8 腳的耐壓在13.2V，所以要用耐壓值<13.2V 的TVS管保護，9腳 10腳也是為了防止MCU的電平過高損壞9 腳10腳，直接上拉到3.3V水平，該電路具有一定的指導意義，歡迎大家評論，
