NB-IoT簡單介紹
NB-Iot（窄帶物聯網），本次實驗用到的型號是stm32F051 + NB86-G，NB-IOT 節點控制模塊是有 1.44 寸 LCD 液晶屏、NB-IOT 模塊、和傳感器節點介面組成，底部有 miniUSB 轉串口，方便單獨就一個底板進行除錯，

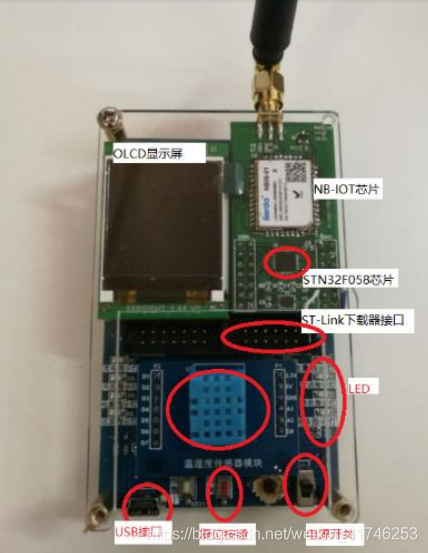

下圖為 NB-IOT 一鍵還原+溫濕度模塊的硬體圖片：
NB-IoT串口通信介紹
其他不做介紹，這里只介紹NB串口通信，stm32有兩個uart，分別為uart1和uart2，其中uart1用作stm32與串口除錯助手通信的，uart2用作stm32與NB86-G進行通信的，所以如果想要在串口除錯助手看到uart2 的資料資訊，就需要進行資料透傳，也就是，從uart2接收的資料發給uart1，uart1接收到的資料再發給uart2，這樣就可以在串口除錯助手看到資料資訊，
NB-IoT上報和下發指令方式
本文章實作的是通過ctwing電信云平臺下發指令給開發板，開發板接收到指令之后，分別進行開燈和關燈，
電信云平臺提供了python、go、Java等語言的SDK，所以我們除了在平臺下發指令界面點擊下發指令完成指令的下發，還可以通過平臺提供的API介面完成指令的上報和下發功能（當然SDK包提供了多個API介面，根據需求進行使用），
實驗環境
硬體環境
NB-IOT 一鍵還原板（開發板，包括stm32F051）
ST-Link 下載器
USB 轉串口線
軟體環境
STM32CubeMX
MDK-Keil5
串口除錯助手
電信云平臺
VS Code(用python呼叫API介面)
實驗步驟
在實驗開始之前，要先搭建好環境，保證開發板啟動之后自動上云，云平臺產品、設備、應用提前搭建好，本文章不做介紹，
硬體連接，使用CubeMx生成初始化代碼
CubeMx配置如下：

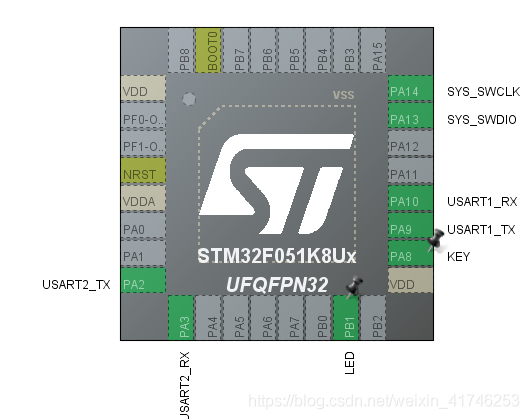

把PB1 GPIO口設定為輸出模式，用于LED燈，uart1和uart2設為異步通信模式，波特率為9600，

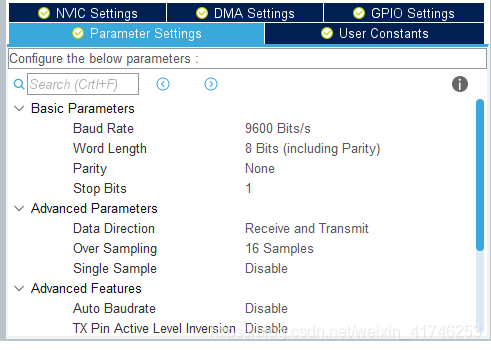

uart1基本引數，改下波特率，其他默認：
uart1使能中斷：

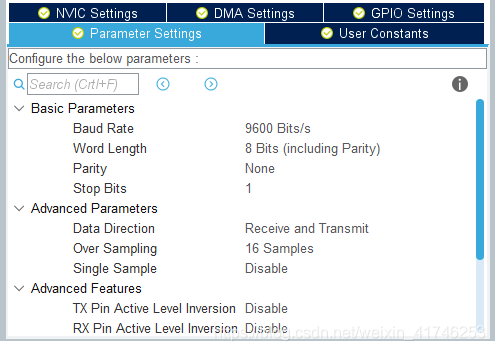

uart2基本引數，改下波特率，其他默認：
uart2使能中斷：
配置完成之后，點擊GENERATE CODE生成初始化代碼，
使用KEIL5撰寫業務代碼
main.c中添加重定向函式、全域變數：
int fputc(int c, FILE *stream)
{
unsigned char ch = c;
HAL_UART_Transmit(&huart1, &ch, 1, HAL_MAX_DELAY);
return ch;
}
unsigned char uart_recv_char[20];
unsigned char buf[1024];
unsigned int i=0;
這樣就可以直接使用printf函式，往串口上發送資料，
main.c中添加uart2接收中斷使能
HAL_UART_Receive_IT(&huart2,uart_recv_char,1);//使能接收中斷
main.c中添加串口接識訓呼函式
這里一邊把接收到的資料發給uart1串口顯示，一邊把字符一個一個保存到buf中，大小為1024，如果大于這個了，就清空重新存，
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *uartHandle)
{
HAL_UART_Transmit(&huart1,uart_recv_char,1,100);
if(i>1023)
{
memset(buf,0,1024);
i=0;
}
buf[i++]=uart_recv_char[0];
HAL_UART_Receive_IT(&huart2,uart_recv_char,1);
}
在main.c的main函式的while（1）中添加開燈、關燈代碼
if(buf[strlen((char *)buf)-3]=='1')
{
HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,0);
}
else if(buf[strlen((char *)buf)-3]=='2')
{
HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,1);
}
這里我用16進制01命令代表開燈，02命令代表關燈，命令是在云連接完成之后下發的，所以，命令始終存在buf的最后幾位，接收到的命令格式：’’+NNMI:1,02’’，最后兩位就為發送的16進制，這里只需要對最后一位進行判斷是1還是2就ok，那么為什么是strlen(buf)-3呢，原因是字串后自跟了\r\n，
這就完成了指令下發并控制LED燈的功能，
使用VS Code 撰寫python代碼，呼叫API介面
首先下載python的SDK包，在電信云應用界面可以下載，
def send_cmd(cmd):
result = aep_device_command.CreateCommand('4ywcD78fdig', 'aFBjbqD2xc', '59d8fa3ce589413cb353204b34f735ba', '{"productId":10095853,"deviceId":"2cd6f0cf603d4efea480592e896264c3","operator":"wyy","content":{"dataType":2,"payload":'+'\"'+cmd+'\"'+'}}')
print('result='+str(result))
引數：(App Key，App Secret，MasterKey，（產品ID，設備ID，操作者，下發指令的內容)
其中cmd命令通過傳參形式進行設定，
測驗
初始化云連接測驗
開發板上電，編譯代碼，把代碼燒進開發板，復位：
出現此界面即為初始化成功，并且成功連接云，
開燈、關燈測驗
現在下發一個01指令用于開燈：
查看串口接收到的指令：+NNMI:1,01
現在下發一個0２指令用于關燈：
查看串口接收到的指令：+NNMI:1,02
此時可以看到開發板的LED燈亮滅了，如果云平臺顯示下發指令成功，而串口助手并沒有列印出來命令，可能有延時，這時候復位開發板，就可以看到命令輸出到串口了，
Python呼叫API測驗
點擊開燈按鈕執行下發指令01的函式，點擊關燈按鈕執行下發指令02的函式，這兩個函式為同一個函式，只是傳參不同，
現在點擊開燈：
可以看到command的值為01，即為下發指令成功，對應燈也會亮，并且可以在云平臺查看下發指令日志，
現在點擊關燈：
可以看到command的值為02，即為下發指令成功，對應燈也會滅，并且可以在云平臺查看下發指令日志，
總結
本文章主要介紹如何使用uart2和uart1進行通信以及如何下發指令，如何使用SDK包呼叫API介面完成指令的下發，其他部分沒有詳細介紹，你，學會了嗎？？？
