基于內容的影像特征提取系統

2020-10-03 17:11:46 資料庫

隨著資訊化多媒體時代的到來及世界范圍內Internet的發展，人們在作業和生活中越來越多的接觸到大量的各種各樣的影像資訊，影像作為一種重要的資訊載體，具有直觀、內容豐富、無語言限制和便于國際交流等特點，是組成多媒體資訊的重要內容，影像處理技術已經廣泛深入的應用于各行各業中，

資料庫技術主要研究資料庫的結構、設計以及如何進行資料的組織、存盤、管理，計算機硬體技術的發展和計算機軟體水平的提高，為影像的存盤、壓縮、傳輸、互動提供了必要的基礎，使得影像處理技術和資料庫技術結合成為可能，隨著這一研究領域的發展，影像資料庫成為當今資訊管理的基礎，它既充分利用了影像內部所包含的資訊，又結合了傳統資料庫技術，是一項在理論研究和實際應用中都極有前途的新技術，在浩如煙海的資訊中，尋找感興趣的資料是極其耗時的，人們對資訊檢索和系統的依賴日益加強，傳統的政府辦公系統已經無法適應快速發展的資訊化社會的需求，近年來，多媒體資料庫在政府政務資訊處理中越來越顯示出其快速、便捷的優越性能，受到各國政府的廣泛重視，它不是簡單的辦公自動化、網路化、電子化，而是一個綜合的資訊系統，它是各有關部門和地方各級政府利用資訊和網路通信技術，是加強政府管理，實作政務公開、提高效率、改進和完善服務職能的重要手段，

1.2 國內外研究現狀

早在70年代，人們就開始了影像檢索技術的研究，實作了基于文本方式的影像檢索，典型框架是：首先對影像進行人工標注，然后應用文本檢索技術實作對標注影像的檢索，這種方法當影像庫中的影像數量不大且影像內容比較單一時，不失為一種簡單易行的方法，然而，當影像資料量非常龐大時，基于文本的影像檢索存在著諸多困難：

首先，手工對影像進行標注所需要的作業量大，效率低；其次，影像內容的復雜多樣使得影像注釋具有較強的主觀性：即使相同的影像，不同的人對影像的理解也不完全一致，存在二義性；另外，對影像而言它不同于文字資訊，影像內容本身不能直接進行排序，不能直接進行準確比較，具有難以用符號描述的視覺特征資訊，如影像內容的空間關系、影像顏色、紋理、形狀等是難以用準確的詞匯描述的，由于影像內容的豐富內涵以及人們對影像內容進行抽取的主觀性，使得基于文本的方法往往不能準確的檢索，不能取得較為滿意的效果，這種技術的適用范圍及領域受到極大的限制，近年來，一種區別于傳統的基于文本的檢索手段，被稱為基于內容的影像檢索技術成為研究的熱點，

基于內容的影像檢索CBIR(Content Based Image Retrieval)，是利用影像內容實作影像檢索的一項綜合性技術，是指根據影像內容特征以及特征組合，從影像庫中直接找到含有特定內容的影像，影像的內容特征包括影像的外觀特征（顏色、紋理、形狀）和語意，其中，影像的顏色、紋理、形狀等外觀特征被認為是較低層次上的特征，具有相對直觀的特點；而語意是較高層次上的特征，具有相對主觀抽象的特點，事實上，影像的內容特征是對影像內容的壓縮和抽象，與人類的觀察十分相似，因而基于內容的影像檢索的檢索結果能夠滿足用戶的需要，目前研究和應用的層次主要是采用基于特征的檢索方式，基于影像內容實作檢索的基本思路是：

首先，通過對影像內容的分析，自動或半自動的提取影像的顏色、紋理、形狀、物件的空間關系等特征；然后，建立影像的特征矢量作為其索引，利用基于這些特征定義的相似度量函式計算或評價特征之間的相似性；

最后，將相似的影像作為檢索結果回傳給用戶，在整個的檢索程序中，第一步是至關重要的，它關系到以后的各個環節，因此基于內容的影像特征提取的研究是一直以來人們關注的焦點，也是本文研究的重點，將在后面做較詳細的分析，

顏色是影像非常重要的視覺特征，是人識別影像的主要感知特征之一，相對于其它特征，顏色特征對于影像的平移、尺度、旋轉變化不敏感，具有很強的魯棒性，而且計算簡單，基于這些優點，利用顏色特征進行影像檢索因而受到重視，成為基于內容影像檢索系統中應用最廣泛的主要特征之一，如何準確充分的提取一幅影像的顏色資訊，并以適當的方式表示，將直接影響整個影像檢索系統的效率和精度，

利用顏色特征進行影像檢索的關鍵之一是顏色特征的提取，影像的顏色特征可以是各種顏色的比例分布以及顏色空間的分布等，本章首先介紹了常用的顏色資訊提取和表示方法，其中顏色直方圖的方法是目前效果最好、應用最廣的方法，HSV顏色模型是一種比RGB顏色模型視覺均勻的模型，本文采用了基于HSV顏色空間的顏色直方圖的方法提取影像的顏色特征，分別獲得影像的色調、亮度以及飽和度資訊，通過加權的方法對影像中的色調、亮度和飽和度進行綜合，使得提取的特征更接近人對顏色的視覺感知特性，同時演算法對影像的不同分量根據人類的視覺對顏色感知的經驗值進行非等間隔量化，有效的壓縮了特征矢量的維數，減小了影像特征資料庫的大小，提高影像的檢索查尋速度，在此基礎上針對含有目標的影像，提出了改進的顏色直方圖的演算法，即加權顏色直方圖方法，最后對基于這兩種顏色特征值進行影像檢索的實驗結果進行了比較分析，

在基于內容的影像檢索中，顏色是影像非常重要的視覺特征，相對于幾何特征而言，顏色具有一定的穩定性，其對大小、方向都不敏感，因而利用顏色特征進行影像檢索技術受到重視，并最早得到應用，一般采用直方圖來描述影像的顏色特征，計算每幅影像的顏色直方圖，即每一種顏色在影像像素點中的比例，作為影像的特征矢量加以保存，

1991年，ML Swain和DH Ballard發表了顏色索引一文，使用顏色直方圖求交進行影像顏色相似性計算，邁出了基于內容檢索的第一步，顏色的檢索一般應用于色彩較為豐富的自然圖景的影像檢索中，

3.2 基于顏色的特征表達

影像的顏色己經是人們注意的記憶影像的主要特征之一，顏色不像其它資訊那樣揭示物體本質特性，但是顏色作為影像的特征有其特殊的特點，使得在某些場合下利用顏色進行影像檢索有著很高的效率和準確性，在大自然中，顏色經常標志了不同的物種，

在人們的生活中，顏色也常常用來作為警示等標志，顏色作為物體的屬性之一用于影像檢索系統，具有以下特點：

·資料量小，在這個世界上出現的顏色中，只需要采用兩百多種離散的顏色，就可以區分大量的物體，

·顏色特征與影像位移、尺寸和影像中的物件的位置無關，具有位移不變性、旋轉不變性和尺寸不變性，

·顏色特征受物體完整性的影響較小，當物體部分的遮擋時，相對于顏色直方圖而言，顏色直方圖受到的影響不是很大，

·顏色直方圖受影像的解析度的影響較小，

·噪聲對檢索效果有一定的影響，但通過某種演算法很容易減小噪音對匹配作業的影響，

3.3 顏色空間

如何用數值表示紛繁復雜的顏色，人們已經進行了許多研究，研究表明，人眼對顏色的感知是三維的，找到符合人眼視覺特征的顏色模型是利用顏色特征進行影像檢索的關鍵，影像的顏色特征不僅取決于影像本身，而且還與觀察者的視覺系統和觀察經驗有關，因此為了準確提取表征原始影像顏色資訊，提取演算法必須在符合人類視覺系統的生理特征和人類觀察經驗的視覺感知特征的顏色空間內進行，對彩色影像顏色特征提取的研究，必須在特定的顏色空間中進行，實際應用中常用到的顏色空間很多，比如L*a*b*顏色空間、RGB空間、HSV空間、Munsell空間、YUV空間等等，

3.3.1 RGB顏色空間

面向硬設備的最常用顏色模型是RGB模型，它是一種與人的視覺系統結構密切相連的模型，根據人眼結構，所有顏色都可看作是3個基本顏色-紅R，綠G和藍B的不同組合，為了建立標準，國際照度委員會(CIE)早在1931年就規定紅、綠、藍這3種基本色的波長分別為700nm，546.lnm，435.8nm，由于光源的光譜是連續漸變的，所以并沒有一種顏色可準確地叫做紅、綠、藍，因而需要注意，定義3種基本波長并不表明僅由3個固定的R、G、B分量就可組成所有顏色，

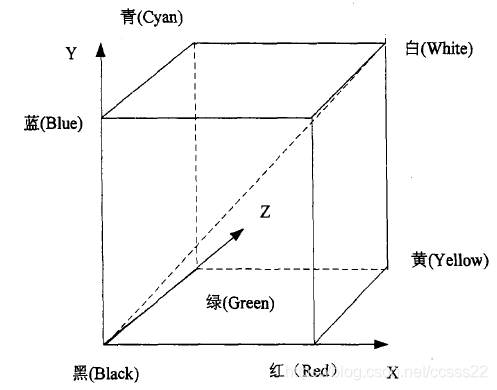

RGB模型可以建立在笛卡兒坐標系統里，其中3個軸分別為R，G，B，見圖3-1所示，RGB模型的空間是個正方體，原點對應黑色，離原點最遠的頂點對應白色，在這個模型中，從黑到白灰度值分布在從原點到最遠頂點間的連線上，而立方體內其余各點對應不同的顏色，可用從原點到該點的向量表示，一般為方便起見，總將立方體歸一化為單位立方體，這樣所有的R，G，B的值都在區間[0,1]之中，

根據這個模型，每幅彩色圖都包括3個獨立的基色平面，或者說可分解到3個平面上，反過來，如果1幅影像可被表示為3個平面，使用這個模型比較方便，色覺的產生需要發光光源的光通過反向或透射方式傳遞到眼睛，刺激視網膜細胞引起神經信號傳輸到大腦，然后人腦對此加以解釋產生色覺，

3.4.1 顏色特征的表征方法

·顏色直方圖法

顏色直方圖是在許多影像檢索系統中被廣泛應用的顏色特征，具有很好的表現能力，彩色影像的直方圖描述的是不同顏色在整幅影像中所占的比例，而并不關心每種顏色所處的空間位置，顏色直方圖特別適用于描述那些難以自動分割的影像和不需要考慮物體空間位置的影像，

·顏色矩表示法

顏色矩(Color Moments)特征是由Stricker和Orengo所提出的，這種方法的數學基礎在于影像中任何的顏色分布矩可以用它的矩來表示，由于顏色分布資訊主要集中在低階矩中，因此僅采用顏色的一階矩(mean)、二階矩(variance)、三階矩(skewness)就足以表達影像的顏色分布，影像的顏色矩一共只需九個分量：三個顏色分量，每個分量上三個低階矩，與其它的顏色特征相比是非常簡潔的，但是顏色矩特征的分辨能力較低，一般起到過濾縮小范圍的作用，通常和其它特征結合使用，

·顏色集表示法

為支持大規模影像庫中的快速查找，Smith和Chang提出了用顏色集(color set)作為對顏色直方圖的一種近似，首先將影像從RGB空間轉化成視覺均衡的顏色空間中的影像，并將顏色空間量化成若干個bin，然后用色彩自動分割技術將影像分為若干區域，每個區域用量化顏色空間的某個顏色分量來索引，從而將影像表達為一個二進制的顏色索引集，在影像匹配中，比較不同影像顏色集之間的距離和色彩區域的空間關系，因為顏色集表達為二進制的特征向量，可以構造二分查找數來加快速度，這對于大規模的影像庫十分有利，但在強調了檢索速度的同時，也喪失了查找的準確性，

·顏色對表示法

顏色直方圖丟失了顏色的位置資訊，因此它對影像的細致查找或對影像中物件的查找不太合適，如果能夠借助影像子塊之間顏色的鄰接關系，通過顏色進行組對建模，則若兩幅影像具有相同顏色組對，那么就建立了這兩幅影像的相似性描述，不僅是在全域的顏色構成上，而且在區域位置上的顏色構成上，這就是所謂的顏色對方法，

3.4.2 顏色特征提取演算法和MATLAB仿真

本文我們主要研究基于HSV的顏色特征提取演算法，本文的影像處理我們采用一下的圖片進行處理：

圖3-4 系統初始處理的影像

HSV顏色空間的每個分量直接對視覺感受起作用，是均勻的顏色空間，HSV模型對應于畫家配比模型，它能較好反映人對顏色的感知和鑒別能力，非常適用用于基于顏色的影像相似比較，從人的心理感知來說，HSV顏色空間要比RGB顏色空間更直觀，更容易接受，

·MATLAB程式設計與仿真

通過上面的分析，我們可以撰寫如下的代碼，首先H,S,V的計算公式的MATLAB代碼如下所示：

H計算公式：

for i = 1:M

for j = 1:N

%第1級

if h(i,j)>345&&h(i,j)<=360||h(i,j)<=15

H(i,j)=0;

end

%第2級

if h(i,j)>15&&h(i,j)<=25

H(i,j)=1;

end

%第3級

if h(i,j)>25&&h(i,j)<=45

H(i,j)=2;

end

%第4級

if h(i,j)>45&&h(i,j)<=55

H(i,j)=3;

end

%第5級

if h(i,j)>55&&h(i,j)<=80

H(i,j)=4;

end

%第6級

if h(i,j)>80&&h(i,j)<=108

H(i,j)=5;

end

%第7級

if h(i,j)>108&&h(i,j)<=140

H(i,j)=6;

end

%第8級

if h(i,j)>140&&h(i,j)<=165

H(i,j)=7;

end

%第9級

if h(i,j)>165&&h(i,j)<=190

H(i,j)=8;

end

%第10級

if h(i,j)>190&&h(i,j)<=220

H(i,j)=9;

end

%第11級

if h(i,j)>220&&h(i,j)<=255

H(i,j)=10;

end

%第12級

if h(i,j)>255&&h(i,j)<=275

H(i,j)=11;

end

%第13級

if h(i,j)>275&&h(i,j)<=290

H(i,j)=12;

end

%第14級

if h(i,j)>290&&h(i,j)<=316

H(i,j)=13;

end

%第15級

if h(i,j)>316&&h(i,j)<=330

H(i,j)=14;

end

%第16級

if h(i,j)>330&&h(i,j)<=345

H(i,j)=15;

end

end

end

S計算公式：

for i=1:M

for j=1:N

%第1級

if s(i,j)>0&&s(i,j)<=0.15

S(i,j)=0;

end

%第2級

if s(i,j)>0.15&&s(i,j)<=0.4

S(i,j)=1;

end

%第3級

if s(i,j)>0.4&&s(i,j)<=0.75

S(i,j)=2;

end

%第4級

if s(i,j)>0.75&&s(i,j)<=1

S(i,j)=3;

end

end

end

V計算公式：

for i=1:M

for j=1:N

%第1級

if v(i,j)>0&&v(i,j)<=0.15

V(i,j)=0;

end

%第2級

if v(i,j)>0.15&&v(i,j)<=0.4

V(i,j)=1;

end

%第3級

if v(i,j)>0.4&&v(i,j)<=0.75

V(i,j)=2;

end

%第4級

if v(i,j)>0.75&&v(i,j)<=1

V(i,j)=3;

end

end

end

L計算公式：

for i=1:M

for j=1:N

if s(i,j)>0.2&&s(i,j)<=1&&v(i,j)>0.2&&v(i,j)<=1

L(i,j)=16*H(i,j)+4*S(i,j)+V(i,j);

end

end

end

其仿真結果如下所示：

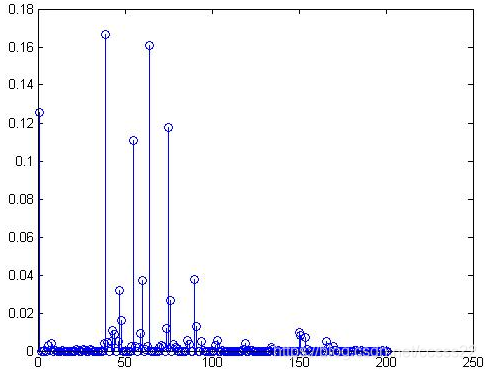

圖3-5 原始圖1的顏色提取效果圖

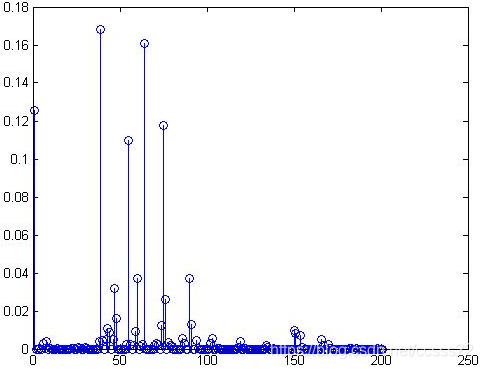

圖3-6 原始圖2的顏色提取效果圖

圖3-5是影像1的HSV空間的L聯合特征矢量直方圖；圖3-6是將原影像旋轉了180度得到彩色影像2以后求得的其L聯合特征矢量直方圖，結果與彩色影像1的完全一致，從而驗證了HSV空間的L特征矢量直方圖同樣具有旋轉不變性，

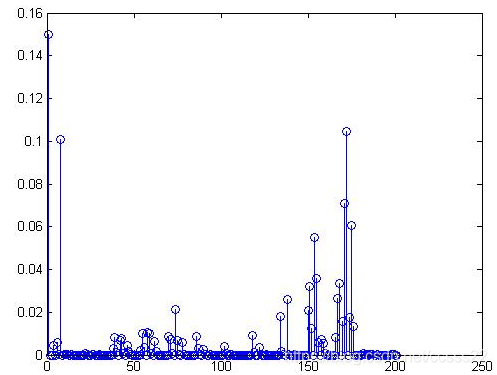

圖3-7 原始圖3的顏色提取效果圖

這個說明不同的影像的顏色提取效果是不同的，通過這個仿真結果我們可以區分不同影像，同樣道理，對于原始圖4其是圖3的旋轉圖，其HSV顏色提取仿真效果和圖3-7是也是完全相同的，

4.1紋理特征簡介

紋理作為物體的一個重要而又難以描述的特征，也是基于內容檢索的一條重要線索，基于紋理的特征提取在區分有相似顏色區域時是非常有用的，各種各樣的技術已經被用來計算紋理的相似性，常用的紋理分析方法是統計方法，如基于共生矩陣的紋理分析，基于馬爾可夫隨機場的紋理分析，基于小波變換的紋理分析方法等，由于紋理分析方法千差萬別，因此對不同的應用領域設計不同的紋理分析方法，

數字影像中的紋理是相鄰像素的灰度或顏色的空間相關性，或是影像灰度和顏色隨空間位置變化的視覺表現，使用數學或資訊論的方法抽取的紋理度量稱為紋理特征，由于紋理特征可用來對影像中的空間資訊進行一定程度的定量描述，因此也是基于內容的影像檢索中一個重要手段，

4.2 紋理特征的表征方法

統計法紋理描述方法利用適合于統計模式識別的形式來描述紋理，在每個紋理描述結果中，每個紋理屬性用一個特征向量來描述，它代表了多維特征空間中的一個點，它的目標是尋找一個確定型的或者概率型的決策規則給紋理賦予特定的類別，統計法紋理描述主要有共生矩陣，分形理論，國際標準MPEG-7提供的邊緣直方圖紋理描述符，數學形態學的方法以及基于自相關函式的紋理描述方法等，

·結構分析方法

結構分析方法的基本思想是認為復雜的紋理可由一些簡單的紋理基元以一定的有規律的形式重復排列組合而成，如果定義出一些排列基元的規則，就有可能將某些紋理基元按照規定的方式組織成所需要的紋理模式，紋理基元描述了區域紋理特征，對整幅影像中不同紋理基元的分布統計可獲得影像的全面紋理資訊，對于存在于紋理基元之間的結構關系，可以有不同的分析途徑，最簡單的方法是分析紋理基元之間存在相位、距離、尺寸等統計特征，也可以考慮用復雜的方法分析，如利用模型或句法等，

·統計分析方法

該方法利用紋理的統計特性和規律來描述紋理，它適用于像木紋、砂地、草坪那樣的細而不規則的自然紋理，也同樣適用于人工紋理，是最早應用在紋理分析中的方法之一，統計方法從根據像素灰度值的統計分析出發，推匯出一些統計量表達紋理特征，根據特征計算時所使用的點的個數，此類方法又可分為一階統計量、二階統計量和高階統計量，

在本章，我們將要仿真的原始影像如下所示：

圖4-1 原始影像

我們首先利用顏色提取的方法對影像進行仿真，得到如下的仿真結果：

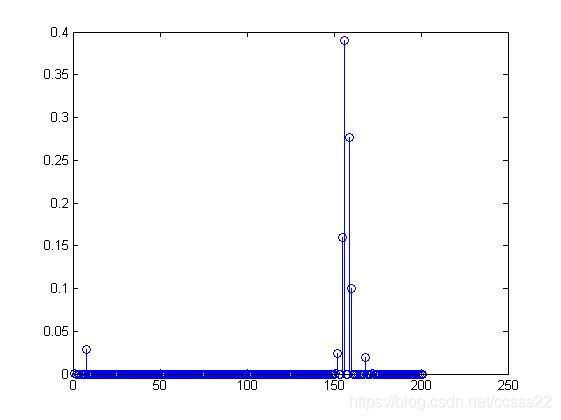

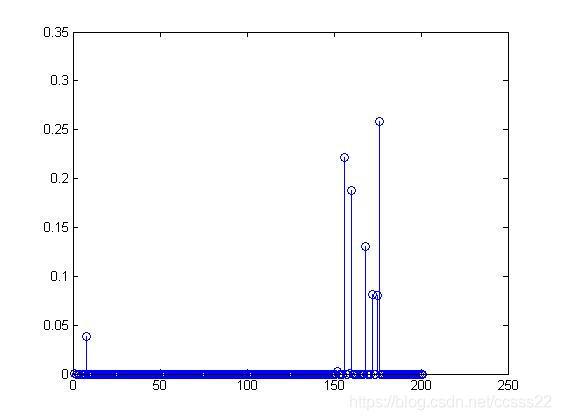

圖4-2 顏色提取仿真圖

通過仿真我們發現當兩個顏色大致相同的時候（這里都為藍色為主色調），那么通過顏色提取后其結果相似，上圖中其峰值都在150左右開始，如果我們要識別的影像顏色更接近，那么其峰值機會相同，這對我們影像的檢索造成困難，所以這里我們將對這類圖片進行進一步的測驗，我們將根據其紋理進行判斷，

那么在這種情況下，我們就需要對其紋理進行提取，即在仿真中對于同一點的幅度進行比較，其代碼較長，這里我們直接給出仿真結果圖：

圖4-3 圖一的紋理提取仿真結果

我們可以看到其峰值的最值為2多點，

圖4-4 圖二的紋理提取仿真結果

我們可以看到其峰值的最值為2.5多點，

通過對比就能分析出是不同的圖片，

1-顏色特征提取

clc;

clear;

close all;

Image=imread('2.bmp');

[M,N,O]=size(Image);

[h,s,v]=rgb2hsv(Image);

H=h;

S=s;

V=v;

h=h*360;

for i=1:M

for j=1:N

if v(i,j)<0.2

L(i,j)=0;

end

if s(i,j)<0.2&&v(i,j)>0.2&&v(i,j)<=0.8

L(i,j)=(v(i,j)-0.2)*10+1;

end

if s(i,j)<0.2&&v(i,j)>0.8&&v(i,j)<=1

L(i,j)=7;

end

end

end

%*************************************************

% h量化成16級；

% s量化成4級；

% v量化成4級；

for i = 1:M

for j = 1:N

%第1級

if h(i,j)>345&&h(i,j)<=360||h(i,j)<=15

H(i,j)=0;

end

%第2級

if h(i,j)>15&&h(i,j)<=25

H(i,j)=1;

end

%第3級

if h(i,j)>25&&h(i,j)<=45

H(i,j)=2;

end

%第4級

if h(i,j)>45&&h(i,j)<=55

H(i,j)=3;

end

%第5級

if h(i,j)>55&&h(i,j)<=80

H(i,j)=4;

end

%第6級

if h(i,j)>80&&h(i,j)<=108

H(i,j)=5;

end

%第7級

if h(i,j)>108&&h(i,j)<=140

H(i,j)=6;

end

%第8級

if h(i,j)>140&&h(i,j)<=165

H(i,j)=7;

end

%第9級

if h(i,j)>165&&h(i,j)<=190

H(i,j)=8;

end

%第10級

if h(i,j)>190&&h(i,j)<=220

H(i,j)=9;

end

%第11級

if h(i,j)>220&&h(i,j)<=255

H(i,j)=10;

end

%第12級

if h(i,j)>255&&h(i,j)<=275

H(i,j)=11;

end

%第13級

if h(i,j)>275&&h(i,j)<=290

H(i,j)=12;

end

%第14級

if h(i,j)>290&&h(i,j)<=316

H(i,j)=13;

end

%第15級

if h(i,j)>316&&h(i,j)<=330

H(i,j)=14;

end

%第16級

if h(i,j)>330&&h(i,j)<=345

H(i,j)=15;

end

end

end

for i=1:M

for j=1:N

%第1級

if s(i,j)>0&&s(i,j)<=0.15

S(i,j)=0;

end

%第2級

if s(i,j)>0.15&&s(i,j)<=0.4

S(i,j)=1;

end

%第3級

if s(i,j)>0.4&&s(i,j)<=0.75

S(i,j)=2;

end

%第4級

if s(i,j)>0.75&&s(i,j)<=1

S(i,j)=3;

end

end

end

for i=1:M

for j=1:N

%第1級

if v(i,j)>0&&v(i,j)<=0.15

V(i,j)=0;

end

%第2級

if v(i,j)>0.15&&v(i,j)<=0.4

V(i,j)=1;

end

%第3級

if v(i,j)>0.4&&v(i,j)<=0.75

V(i,j)=2;

end

%第4級

if v(i,j)>0.75&&v(i,j)<=1

V(i,j)=3;

end

end

end

%將三個顏色分量合成為一維特征向量

for i=1:M

for j=1:N

if s(i,j)>0.2&&s(i,j)<=1&&v(i,j)>0.2&&v(i,j)<=1

L(i,j)=16*H(i,j)+4*S(i,j)+V(i,j);

end

end

end

%計算L的直方圖

for i=0:200

Hist(i+1)=size(find(L==i),1);

end

Hist = Hist/sum(Hist)

i=0:1:200

figure,stem(i+1,Hist(i+1));

2-紋理提取

clc;

clear;

close all

IN=imread('2.bmp');

gray=256;

[R,C]=size(IN);

%采用平方求和計算梯度矩陣

GM=zeros(R-1,C-1);

for i=1:R-1

for j=1:C-1

n_GM=(IN(i,j+1)-IN(i,j))^2+(IN(i+1,j)-IN(i,j))^2;

GM(i,j)=sqrt(double(n_GM));

end

end

% figure,imshow(GM);

%找出最大值最小值

n_min=min(GM(:));

n_max=max(GM(:));

%把梯度圖象灰度級離散化

new_gray=32;

%新的梯度矩陣為new_GM

new_GM=zeros(R-1,C-1);

new_GM=uint8((GM-n_min)/(n_max-n_min)*(new_gray-1));

%計算灰度梯度共生矩陣

%梯度矩陣比軌度矩陣維數少1，忽略灰度矩陣最外圍

H=zeros(gray,new_gray);

for i=1:R-1

for j=1:C-1

H(IN(i,j)+1,new_GM(i,j)+1)= H(IN(i,j)+1,new_GM(i,j)+1)+1;

end

end

%歸一化灰度梯度矩陣 H_basic

total=i*j;

H_basic=H/total;

%小梯度優勢 T1

TT=sum(H);

T1=0;

for j=1:new_gray

T1=T1+TT(1,j)/j^2;

end

T1=T1/total;

%計算大梯度優勢 T2

T2=0;

for j=1:new_gray

T2=T2+TT(1,j)*(j-1);

end

T2=T2/total;

%計算灰度分布的不均勻性 T3

T3=0;

TT1=sum(H');

for j=1:gray

T3=T3+TT1(1,j)^2;

end

T3=T3/total;

%計算梯度分布的不均勻性 T4

T4=0;

for j=1:new_gray

T4=T4+TT(1,j)^2;

end

T4=T4/total;

%計算能量 T5

T5=0;

for i=1:gray

for j=1:new_gray

T5=T5+H_basic(i,j)^2;

end

end

%計算灰度平均 T6

TT2=sum((H_basic)');

T6=0;

for j=1:gray

T6=T6+(j-1)*TT2(1,j);

end

%計算梯度平均 T7

T7=0;

TT3=sum(H_basic);

for j=1:new_gray

T7=T7+(j-1)*TT3(1,j);

end

%計算灰度均方差 T8

T8=0;

for j=1:gray

T8=T8+(j-1-T6)^2*TT2(1,j);

end

T8=sqrt(T8);

%計算梯度均方差 T9

T9=0;

for j=1:new_gray

T9=T9+(j-1-T7)^2*TT3(1,j);

end

T9=sqrt(T9);

% 計算相關 T10

T10=0;

for i=1:gray

for j=1:new_gray

T10=T10+(i-1-T6)*(j-1-T7)*H_basic(i,j);

end

end

%計算灰度熵 T11

T11=0;

for j=1:gray

T11=T11+TT2(1,j)*log10(TT2(1,j)+eps);

end

T11=-T11;

%計算梯度熵 T12

T12=0;

for j=1:new_gray

T12=T12+TT3(1,j)*log10(TT3(1,j)+eps);

end

T12=-T12;

%計算混合熵 T13

T13=0;

for i=1:gray

for j=1:new_gray

T13=T13+H_basic(i,j)*log10(H_basic(i,j)+eps);

end

end

T13=-T13;

%計算慣性 T14

T14=0;

for i=1:gray

for j=1:new_gray

T14=T14+(i-j)^2*H_basic(i,j);

end

end

%計算逆差矩 T15

T15=0;

for i=1:gray

for j=1:new_gray

T15=T15+H_basic(i,j)/(1+(i-j)^2);

end

end

x=1:50:750;

OUT(1,1)=T1;

OUT(1,2)=T2;

OUT(1,3)=T3;

OUT(1,4)=T4;

OUT(1,5)=T5;

OUT(1,6)=T6;

OUT(1,7)=T7;

OUT(1,8)=T8;

OUT(1,9)=T9;

OUT(1,10)=T10;

OUT(1,11)=T11;

OUT(1,12)=T12;

OUT(1,13)=T13;

OUT(1,14)=T14;

OUT(1,15)=T15;

for num=1:15

if num>2

stem(x,OUT,'-');

hold on;

else

stem(x,OUT,'-*r');

hold on;

end

end

轉載請註明出處，本文鏈接：https://www.uj5u.com/shujuku/152020.html

標籤：其他

上一篇：《深入理解計算機系統》學習記錄

下一篇：VHDL:在Quartus II里撰寫8位加法器（第一次由代碼得到電路圖）

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • GPU虛擬機創建時間深度優化

    **?桔妹導讀：**GPU虛擬機實體創建速度慢是公有云面臨的普遍問題，由于通常情況下創建虛擬機屬于低頻操作而未引起業界的重視，實際生產中還是存在對GPU實體創建時間有苛刻要求的業務場景。本文將介紹滴滴云在解決該問題時的思路、方法、并展示最終的優化成果。 從公有云服務商那里購買過虛擬主機的資深用戶，一 ......

    uj5u.com 2020-09-10 06:09:13 more
  • 可編程網卡芯片在滴滴云網路的應用實踐

    **?桔妹導讀：**隨著云規模不斷擴大以及業務層面對延遲、帶寬的要求越來越高，采用DPDK 加速網路報文處理的方式在橫向縱向擴展都出現了局限性。可編程芯片成為業界熱點。本文主要講述了可編程網卡芯片在滴滴云網路中的應用實踐，遇到的問題、帶來的收益以及開源社區貢獻。 #1. 資料中心面臨的問題 隨著滴滴 ......

    uj5u.com 2020-09-10 06:10:21 more
  • 滴滴資料通道服務演進之路

    **?桔妹導讀：**滴滴資料通道引擎承載著全公司的資料同步，為下游實時和離線場景提供了必不可少的源資料。隨著任務量的不斷增加，資料通道的整體架構也隨之發生改變。本文介紹了滴滴資料通道的發展歷程，遇到的問題以及今后的規劃。 #1. 背景 資料，對于任何一家互聯網公司來說都是非常重要的資產，公司的大資料 ......

    uj5u.com 2020-09-10 06:11:05 more
  • 滴滴AI Labs斬獲國際機器翻譯大賽中譯英方向世界第三

    **桔妹導讀：**深耕人工智能領域，致力于探索AI讓出行更美好的滴滴AI Labs再次斬獲國際大獎，這次獲獎的專案是什么呢？一起來看看詳細報道吧！ 近日，由國際計算語言學協會ACL（The Association for Computational Linguistics）舉辦的世界最具影響力的機器 ......

    uj5u.com 2020-09-10 06:11:29 more
  • MPP (Massively Parallel Processing)大規模并行處理

    1、什么是mpp？ MPP (Massively Parallel Processing)，即大規模并行處理，在資料庫非共享集群中，每個節點都有獨立的磁盤存盤系統和記憶體系統，業務資料根據資料庫模型和應用特點劃分到各個節點上，每臺資料節點通過專用網路或者商業通用網路互相連接，彼此協同計算，作為整體提供 ......

    uj5u.com 2020-09-10 06:11:41 more
  • 滴滴資料倉庫指標體系建設實踐

    **桔妹導讀：**指標體系是什么？如何使用OSM模型和AARRR模型搭建指標體系？如何統一流程、規范化、工具化管理指標體系？本文會對建設的方法論結合滴滴資料指標體系建設實踐進行解答分析。 #1. 什么是指標體系 ##1.1 指標體系定義 指標體系是將零散單點的具有相互聯系的指標，系統化的組織起來，通 ......

    uj5u.com 2020-09-10 06:12:52 more
  • 單表千萬行資料庫 LIKE 搜索優化手記

    我們經常在資料庫中使用 LIKE 運算子來完成對資料的模糊搜索，LIKE 運算子用于在 WHERE 子句中搜索列中的指定模式。 如果需要查找客戶表中所有姓氏是“張”的資料，可以使用下面的 SQL 陳述句： SELECT * FROM Customer WHERE Name LIKE '張%' 如果需要 ......

    uj5u.com 2020-09-10 06:13:25 more
  • 滴滴Ceph分布式存盤系統優化之鎖優化

    **桔妹導讀：**Ceph是國際知名的開源分布式存盤系統，在工業界和學術界都有著重要的影響。Ceph的架構和演算法設計發表在國際系統領域頂級會議OSDI、SOSP、SC等上。Ceph社區得到Red Hat、SUSE、Intel等大公司的大力支持。Ceph是國際云計算領域應用最廣泛的開源分布式存盤系統， ......

    uj5u.com 2020-09-10 06:14:51 more
  • es~通過ElasticsearchTemplate進行聚合~嵌套聚合

    之前寫過《es~通過ElasticsearchTemplate進行聚合操作》的文章，這一次主要寫一個嵌套的聚合，例如先對sex集合，再對desc聚合，最后再對age求和，共三層嵌套。 Aggregations的部分特性類似于SQL語言中的group by，avg，sum等函式,Aggregation ......

    uj5u.com 2020-09-10 06:14:59 more
  • 爬蟲日志監控 -- Elastc Stack（ELK）部署

    傻瓜式部署，只需替換IP與用戶 導讀： 現ELK四大組件分別為：Elasticsearch（核心）、logstash（處理）、filebeat（采集）、kibana（可視化） 下載均在https://www.elastic.co/cn/downloads/下tar包，各組件版本最好一致，配合fdm會 ......

    uj5u.com 2020-09-10 06:15:05 more
最新发布
  • day02-2-商鋪查詢快取

    功能02-商鋪查詢快取 3.商鋪詳情快取查詢 3.1什么是快取？ 快取就是資料交換的緩沖區（稱作Cache），是存盤資料的臨時地方，一般讀寫性能較高。 快取的作用： 降低后端負載 提高讀寫效率，降低回應時間 快取的成本： 資料一致性成本 代碼維護成本 運維成本 3.2需求說明 如下，當我們點擊商店詳 ......

    uj5u.com 2023-04-20 08:33:24 more
  • MySQL中binlog備份腳本分享

    關于MySQL的二進制日志（binlog），我們都知道二進制日志（binlog）非常重要，尤其當你需要point to point災難恢復的時侯，所以我們要對其進行備份。關于二進制日志（binlog)的備份,可以基于flush logs方式先切換binlog，然后拷貝&壓縮到到遠程服務器或本地服務器 ......

    uj5u.com 2023-04-20 08:28:06 more
  • day02-短信登錄

    功能實作02 2.功能01-短信登錄 2.1基于Session實作登錄 2.1.1思路分析 2.1.2代碼實作 2.1.2.1發送短信驗證碼 發送短信驗證碼： 發送驗證碼的介面為：http://127.0.0.1:8080/api/user/code?phone=xxxxx<手機號> 請求方式：PO ......

    uj5u.com 2023-04-20 08:27:27 more
  • 快取與資料庫雙寫一致性幾種策略分析

    本文將對幾種快取與資料庫保證資料一致性的使用方式進行分析。為保證高并發性能，以下分析場景不考慮執行的原子性及加鎖等強一致性要求的場景，僅追求最終一致性。 ......

    uj5u.com 2023-04-20 08:26:48 more
  • sql陳述句優化

    問題查找及措施 問題查找 需要找到具體的代碼，對其進行一對一優化，而非一直把關注點放在服務器和sql平臺 降低簡化每個事務中處理的問題，盡量不要讓一個事務拖太長的時間 例如檔案上傳時，應將檔案上傳這一步放在事務外面 微軟建議 4.啟動sql定時執行計劃 怎么啟動sqlserver代理服務-百度經驗 ......

    uj5u.com 2023-04-20 08:26:35 more
  • 云時代，MySQL到ClickHouse資料同步產品對比推薦

    ClickHouse 在執行分析查詢時的速度優勢很好的彌補了MySQL的不足，但是對于很多開發者和DBA來說，如何將MySQL穩定、高效、簡單的同步到 ClickHouse 卻很困難。本文對比了 NineData、MaterializeMySQL（ClickHouse自帶）、Bifrost 三款產品... ......

    uj5u.com 2023-04-20 08:26:29 more
  • sql陳述句優化

    問題查找及措施 問題查找 需要找到具體的代碼，對其進行一對一優化，而非一直把關注點放在服務器和sql平臺 降低簡化每個事務中處理的問題，盡量不要讓一個事務拖太長的時間 例如檔案上傳時，應將檔案上傳這一步放在事務外面 微軟建議 4.啟動sql定時執行計劃 怎么啟動sqlserver代理服務-百度經驗 ......

    uj5u.com 2023-04-20 08:25:13 more
  • Redis 報”OutOfDirectMemoryError“（堆外記憶體溢位)

    Redis 報錯“OutOfDirectMemoryError（堆外記憶體溢位) ”問題如下： 一、報錯資訊： 使用 Redis 的業務介面 ，產生 OutOfDirectMemoryError（堆外記憶體溢位），如圖： 格式化后的報錯資訊： { "timestamp": "2023-04-17 22: ......

    uj5u.com 2023-04-20 08:24:54 more
  • day02-2-商鋪查詢快取

    功能02-商鋪查詢快取 3.商鋪詳情快取查詢 3.1什么是快取？ 快取就是資料交換的緩沖區（稱作Cache），是存盤資料的臨時地方，一般讀寫性能較高。 快取的作用： 降低后端負載 提高讀寫效率，降低回應時間 快取的成本： 資料一致性成本 代碼維護成本 運維成本 3.2需求說明 如下，當我們點擊商店詳 ......

    uj5u.com 2023-04-20 08:24:03 more
  • day02-短信登錄

    功能實作02 2.功能01-短信登錄 2.1基于Session實作登錄 2.1.1思路分析 2.1.2代碼實作 2.1.2.1發送短信驗證碼 發送短信驗證碼： 發送驗證碼的介面為：http://127.0.0.1:8080/api/user/code?phone=xxxxx<手機號> 請求方式：PO ......

    uj5u.com 2023-04-20 08:23:11 more

Copyright © 2010-2020 有解無憂
