作者：中南大學可視化實驗室 可解釋性機器學習專案組 18屆本科生研究員 WXY

日期：2020-9-18

論文期刊：2014-CVPR

標簽：RCNN 目標檢測

一、寫在前面的知識

選擇性搜索

https://www.cnblogs.com/zyly/p/9259392.html
提取region proposal是目標檢測、目標跟蹤中的基本環節，

目標檢測的第一步是選擇更小的區域，然后利用演算法去識別區域中物品的得分，
最直接的方法是滑動視窗，但是明顯這很耗時，因為區域的尺寸和位置是不一定的，

region proposal是更優秀的區域候選演算法，它將影像輸入，輸出邊界框作為候選區域，它們大多與目標很接近，selective search是代表性演算法，

selective search：通過顏色、紋理、形狀等特征將原始影像分為等級區域（即將其分割）

但分割后后的圖片不能直接做目標檢測，因為大多數物體包含兩種以上的顏色（一個物體肯包含豐富的顏色資訊）；如果物體有重疊，這種方法無法處理，

selective search的步驟：

1. 根據前面的分割的圖片畫出多個框，把所有框放入region串列中
2. 更具相似程度（顏色、紋理、形狀等），計算框的兩兩相似圖，把相似度放入另一個串列A
3. 從A中找到相似度最大的框a，b，將它們合并
4. 把合并的框加入region串列，從A中洗掉和a，b相關的相似度，重復此程序，直到A為空，

   候選框的數量層數十萬降到幾千

解釋一下相似度：
顏色：每個顏色通道生成25-bin的直方圖，共75維
紋理：每個顏色通道使用高斯差分對8個方向計算提取紋理特征，使用10-bin直方圖表示
尺寸：鼓勵尺寸小的區域合并
形狀兼容相似度：兩區域重合比例程度
相似度是四個特征的線性組合

BoundingBox回歸

selective search得到的候選區可能與實際目標存在偏差

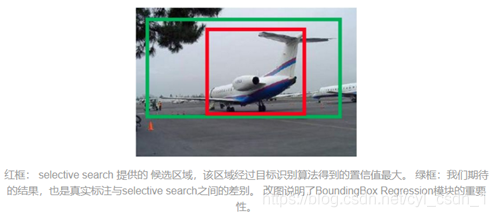

selective search選出紅色的框，ground truth是綠色框，飛機已經檢測出來，但是IoU<0.5導致識別失敗，觀察只需要對其進行線性變換（縮放、平移）就可以成功識別，

CNN輸出的特征向量里包含了資訊，所以在CNN輸出的特征向量上做一個loss計算，調整原來框的位置（即縮放、平移操作），

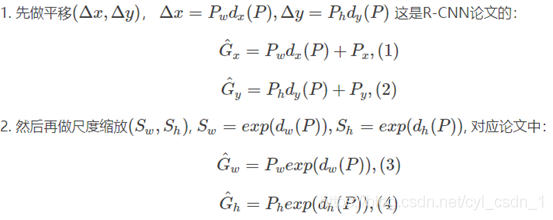

實際上這就是一個線性回歸的程序，給定輸入的特征向量X，學習一組引數W，使回歸后的值與真實值Y非常接近，即
對每種類都設計邊界框回歸，需要設計好的loss函式，那么學習到的引數可以使loss收斂，就可對邊界框進行修正，

在實踐中，由于資料集不夠大，很少有人從頭開始訓練網路，常見的做法是使用預訓練的網路（例如在ImageNet上訓練的分類1000類的網路）來重新fine-tuning（也叫微調），或者當做特征提取器，

以下是常見的兩類遷移學習場景：

1 卷積網路當做特征提取器，使用在ImageNet上預訓練的網路，去掉最后的全連接層，剩余部分當做特征提取器（例如AlexNet在最后分類器前，是4096維的特征向量），這樣提取的特征叫做CNN codes，得到這樣的特征后，可以使用線性分類器（Liner SVM、Softmax等）來分類影像，

2 Fine-tuning卷積網路，替換掉網路的輸入層（資料），使用新的資料繼續訓練，Fine-tune時可以選擇fine-tune全部層或部分層，通常，前面的層提取的是影像的通用特征（generic features）（例如邊緣檢測，色彩檢測），這些特征對許多任務都有用，后面的層提取的是與特定類別有關的特征，因此fine-tune時常常只需要Fine-tuning后面的層，

預訓練模型

在ImageNet上訓練一個網路，即使使用多GPU也要花費很長時間，因此人們通常共享他們預訓練好的網路，這樣有利于其他人再去使用，例如，Caffe有預訓練好的網路地址Model Zoo，

何時以及如何Fine-tune

決定如何使用遷移學習的因素有很多，這是最重要的只有兩個：新資料集的大小、以及新資料和原資料集的相似程度，有一點一定記住：網路前幾層學到的是通用特征，后面幾層學到的是與類別相關的特征，這里有使用的四個場景：

1、新資料集比較小且和原資料集相似，因為新資料集比較小，如果fine-tune可能會過擬合；又因為新舊資料集類似，我們期望他們高層特征類似，可以使用預訓練網路當做特征提取器，用提取的特征訓練線性分類器，

2、新資料集大且和原資料集相似，因為新資料集足夠大，可以fine-tune整個網路，

3、新資料集小且和原資料集不相似，新資料集小，最好不要fine-tune，和原資料集不類似，最好也不使用高層特征，這時可是使用前面層的特征來訓練SVM分類器，

4、新資料集大且和原資料集不相似，因為新資料集足夠大，可以重新訓練，但是實踐中fine-tune預訓練模型還是有益的，新資料集足夠大，可以fine-tine整個網路，

實踐建議

預訓練模型的限制，使用預訓練模型，受限于其網路架構，例如，你不能隨意從預訓練模型取出卷積層，但是因為引數共享，可以輸入任意大小影像；卷積層和池化層對輸入資料大小沒有要求（只要步長stride fit），其輸出大小和屬于大小相關；全連接層對輸入大小沒有要求，輸出大小固定，

學習率，與重新訓練相比，fine-tune要使用更小的學習率，因為訓練好的網路模型權重已經平滑，我們不希望太快扭曲（distort）它們（尤其是當隨機初始化線性分類器來分類預訓練模型提取的特征時），

二、RCNN正式開始

目標識別：在給定影像中識別給定的物體，將整張影像輸入，輸出類別標簽并給出影像中物體出現的概率，
目標檢測：輸入影像，回傳影像中包含的物體，還要對物體進行定位，

在RCNN之前基于PASCAL VOC資料集的目標檢測已經到達一個瓶頸期，之前的目標檢測大多基于SIFT和HOG來提取特征，PASCAL VOC目標檢測發展很緩慢，每次只是對之前的系統進行很小的調整，當Alexnet出現后，人們又開始重視CNN，作者就是希望將通過CNN在目標分類和目標檢測之間構建橋梁，

這篇文章首次展現了CNN可以很大程度地提升基于PASCAL VOC的目標檢測能力，它展示了一個簡單可測量的目標檢測演算法，在VOC 2012上將mAP（平均準確率）提升了30%，達到了53.3%，

兩個主要問題：在深層網路中定位目標、在帶標簽資料量不足時如何訓練高能力的網路

第一個問題：定位，第一種考慮是將其看做是一個回歸問題，但是別人做出的結果只有30.5%的準確率，不夠優秀，第二種是考慮使用滑動視窗，之前滑動視窗已經在CNN中使用了20年了，用于檢測人臉和行人，但之前的網路都很簡單，只有兩層卷積層，如果在深層的網路中使用（比如這里的5層），后面的單元有很大的感受野195*195，這使得精確定位變成了不可實作的系統問題（同時滑動視窗會消耗過多時間），作者使用的是“使用區域識別（recognition using regioins），它適合目標檢測與語意分割，總的來說，這種方法對輸入影像產生大約2000個對類獨立的區域建議，然后CNN會從每個區域建議中提取定長的特征向量，然后將其輸入到類特定的線性SVM中，

第二個問題：帶標簽資料不足，作者使用了遷移學習中的微調（fine-tuning），首先在ILSVRC上進行有監督的預訓練，然后在PASCAL（較小的資料集）上進行微調，微調帶來的提升是顯著的，mAP上升了8%，

補充：作者使用了bounding-box regression，對降低錯誤定位率有顯著作用，

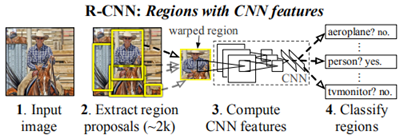

1. 使用RCNN進行目標檢測

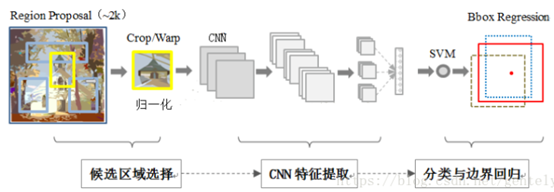

目標檢測系統分為三個模塊：產生類獨立的區域建議；一個大型CNN，從每個區域提取定長特征向量；一組類特定的線性SVM

區域建議：使用了selective search演算法

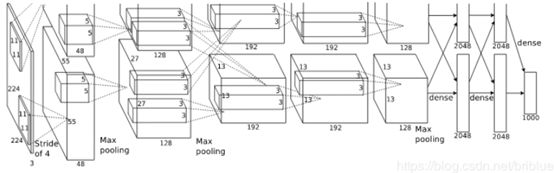

特征提取：使用Caffe，CNN包括5個卷積層和兩個全連接層，從每個區域建議中提取4096維的特征向量，CNN的輸入必須是227*227大小，但是區域建議的大小是不固定的，作者采取了簡單的方法，直接將區域扭曲到需要的大小

2、訓練

有監督的預訓練：在大型輔助資料集ILSVRC2012上進行預訓練，僅使用影像基本的注釋，沒有box標記，預訓練得到的網路在ILSVRC2012上得到了2.2%的top-1錯誤率，
域特定的微調：為了使這個CNN能應用到目標檢測和新的域（扭曲后的區域建議），繼續在這個基礎上使用區域建議訓練，除了將原來的1000類的分類器替換為N+1類的分類器（N是目標類數，1是背景，對于VOC N為20），CNN的其他部分不變，對于與真實框的IoU大于0.5的結果認為是positive，其他是negative，隨機梯度下降的學習率是0.001，每次迭代中采樣32個積極視窗，96個背景視窗，mini-batch為128，

3、測驗時的檢測：

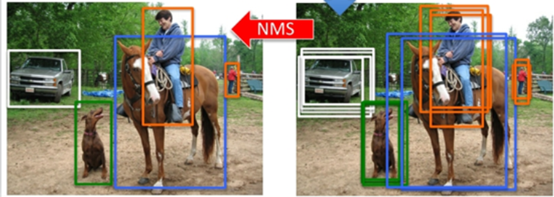

在測驗影像上使用selective search提取約2000個區域建議，將其扭曲后輸入CNN得到特征，對每個類使用訓練得到的SVM對這個特征進行評分，然后使用非極大抑制，如果一個區域與得分最高的區域的IoU大于一個閾值，就丟棄這個區域，

（簡單說一下什么是IoU，非極大抑制）

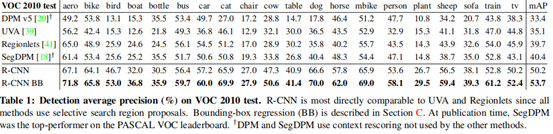

4. 在PASCAL VOC 2010-12的結果

檢測準確率超過其他模型，消耗的時間更少

5、 在ILSVRC2013檢測的結果

左邊是平均準確率，右邊是200個類的準確率的分布，線的最高點是準確率最高的類，box的最高線是第25個，最低線是第75，紅線是中間值，

可視化、消融學習、誤差模式

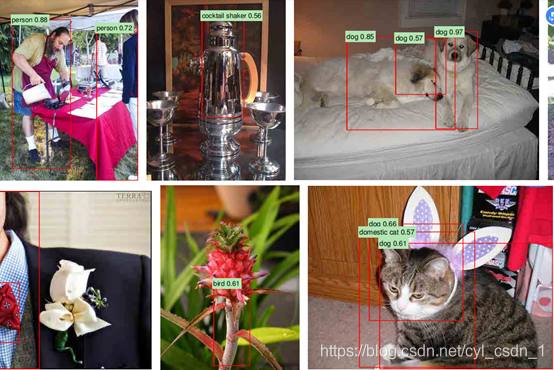

1、對特征的可視化

想法是選出一個unit（特征圖），將它作為自己的目標檢測器，在一個大的區域建議集合上計算這個單元的激活值，根據結果從大到小地對區域排序后，使用非最大抑制，然后展示得分最高的一些區域，

對第五層卷積層經過池化后進行可視化，選取其中6個單元，每個單元選了16個得分最高的，有些單元可以檢測目標，比如第一行檢測人，有些只能檢測紋理，比如第二行，

2、消融實驗：去掉一些特征觀察影響

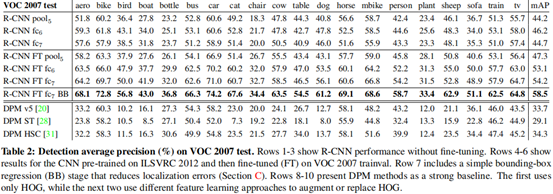

微調：

展示了不加FT與加FT的模型，在第五層卷積層和后兩層全連接層的識別能力，

1.明確的是RCNN比之前的演算法準確率高
2.不加FT的準確率低于加FT
3.如果不加FT甚至不如直接去掉全連接層，直接使用卷積層輸出，

作者給出一個結論：CNN的分類能力來自于卷積層，而不是全連接層，有時甚至可以直接不加全連接層，

Bounding-box Regression：帶來了3-4%的提升

ILSVRC2013檢測資料集

將資料集分為train, val, test三部分，val和test是詳細標記的（帶有bounding box標記），train訓練集來自ILSVRC2013分類影像集，不是詳細標記的，

訓練集會被用在CNN微調、SVM訓練、bounding-box回歸訓練

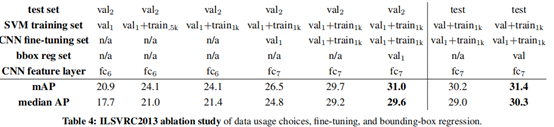

對照實驗：

總結一下：RCNN是將CNN用到目標檢測的開端，相比以前的方法帶來了大幅度的性能提升（30%），它的亮點是將regoin proposal與高性能的CNN結合來定位目標，以及通過微調等技巧在較少的資料集上得到較好的結果，

RCNN的缺點：需要事先提取多個候選區域對應的影像，占用大量的磁盤空間；每個region proposal都需要進入CNN網路計算，導致多次重復的特征提取；因為CNN的輸入時固定的，但之前說過會對候選區域進行扭曲，會帶來形變、過小、損失特征等，這對CNN的特征提取有致命的壞處，

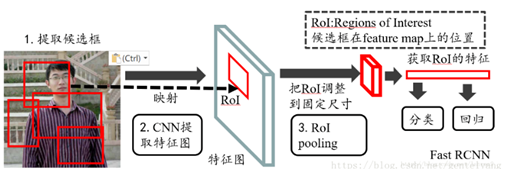

Fast RCNN在資料輸入上不對其限制，加入了ROI Polling層，可以在任意大小的特征映射上為每個輸入ROI區域提取固定的維度特征表示，然后確保每個區域的后續分類可以正常執行，

Faster RCNN：候選區生成、特征提取、分類器分類、回歸器回歸都在神經網路中完成，運行都在GPU上，提高了效率，

對上文的一些修正

檢測程序（這部分沒問題，只是回顧）：

輸入影像，使用SS演算法提取約2000個區域

將每個區域扭曲后輸入CNN，對其輸出使用SVM為每個類打分，然后使用非極大抑制選擇更優的區域減少數量

輸入到bounding-box回歸進行優化

訓練程序（明確一下預訓練和微調的作用）：

預訓練：

使用或訓練一個分類模型（如AlexNet，VGG），資料集是不充分標記的大型輔助資料集（沒有box標記），預訓練是在訓練識別能力，而不是預測位置的能力

微調：

將CNN的輸出層替換為所需大小的輸出層（N+1），從影像中提取區域，扭曲后輸入CNN進行訓練，將第五個卷積層的池化輸出保存到硬碟，使用這些資料訓練SVM，以及bounding-box回歸，

也就是說，

預訓練只訓練CNN，微調的訓練程序是分段的，微調時訓練CNN、SVM、bounding-box regression是獨立進行的，所以上次說的同時訓練CNN和SVM是錯誤的，將多段學習合并為一段學習是Fast RCNN的改進點之一，

注：

學長的問題：用于學習的應該是整張打了標簽的圖片，裁剪的圖片的作用是什么？

1）CNN的引數與微調是否有關？
是有關的，原文：為了使CNN適應新的任務（檢測）和新的域（扭曲的區域視窗），我們使用扭曲后的區域繼續對CNN的引數通過隨機梯度下降進行訓練，
微調訓練的部分：CNN、SVM、bounding-box regression，只不過有順序地分別進行

2）有爭議的標簽
訓練CNN：在劃磁區域后，如果某區域與真實框的IoU大于0.5將其認為是對應類的正例（positive），其余是反例，在CNN的每次迭代中，從所有類的所有區域中采樣32個正例，96個反例組成128大小的mini-batch，使用這些資料進行訓練，所以訓練CNN的輸入時各個區域（region proposal），真實框(ground truth box）是來自原影像，（這個從所有類的區域進行采樣的方法被Fast RCNN稱為使用來自不同圖片的區域進行訓練對引數更新是高度低效的，但是還是會訓練CNN，FRCN對采樣方法進行了改進）

在訓練SVM進行分類前，還需要為資料打上標簽，只將真實框認為是每個類的正例，對于與一個類的所有實體的IoU小于0.3的proposal被標記為negative，作者設定了IoU=0.3的閾值，超過則表示可以被打上這個類的標簽（前面這部分打標簽的實際意義我不是特別明白，按我理解是在講正向傳播時候怎么判斷一個區域是不是一個類，就是通過與真實框的IoU是否達到閾值來判斷），核心問題是IoU是與誰相交，原文“正例被簡單定義為每個類的真實框（ground-truth bounding boxes）”，這種說法與前面提取區域后與真實框進行IoU比較的用詞相同（似乎這個問題被我做成了英文閱讀理解），這個真實框應該來自未分割的原圖，也就是說區域通過CNN得到特征，與原圖的真實框進行IoU計算，

上面是前兩天的想法，今天看視頻時候又想到這個問題

這張圖右邊是人工為每個柵格打好的標簽，8維，包含邊界框和目標分類的資訊，這都是已經做好的作業，我們做的是有監督的學習，所以輸入不光只有影像，還有真實值，也就是圖片里的y矩陣，至于y矩陣是從原圖中來還是從每個區域中來，我覺得沒什么區別，要擬合的東西實際上是y矩陣，那么YOLO里的柵格和RCNN的區域建議究竟起什么作用，實際上在圖片生成的一堆區域和柵格中，包含我們需要的最好的一批可以很好地框住目標，我們將這些區域選出來，這些區域的位置也就成為了我們預測的位置，所以所有RCNN里裁剪得到的區域和YOLO里劃分的柵格就是目標位置的候選區域，（至于這些區域、柵格的不準確問題，讓他們通過bounding-box回歸就能更好地描述位置，）因為真實值來自原影像，也就能解釋SVM和bounding-box到底向誰學習，
