問題產生
最近學習了一下32的串口通信，串口配置還是很簡單的，不過后面串口除錯助手上面出現的亂碼，很讓人頭疼，
當然第一時間去百度尋求解決辦法，
百度搜索總結：
- 在程式不出現問題的情況下，一定是
外部晶振設定的問題，但是也要排查下面 👇 兩個問題
先排查這兩個問題
1.USB轉串口的問題
- 解決方法： USB轉串口壞了的話，換一個好的就沒事了，（ps：這個出現的概率比較小）
2.波特率不同步的問題
- 出現亂碼，首先檢查一下，
串口助手的波特率是不是和程式設定的是一樣的，如果一樣的話出現亂碼，參考下面的解決方法，
插播一條反爬蟲資訊，讀者可以忽略：
-
外部晶振對串口的影響

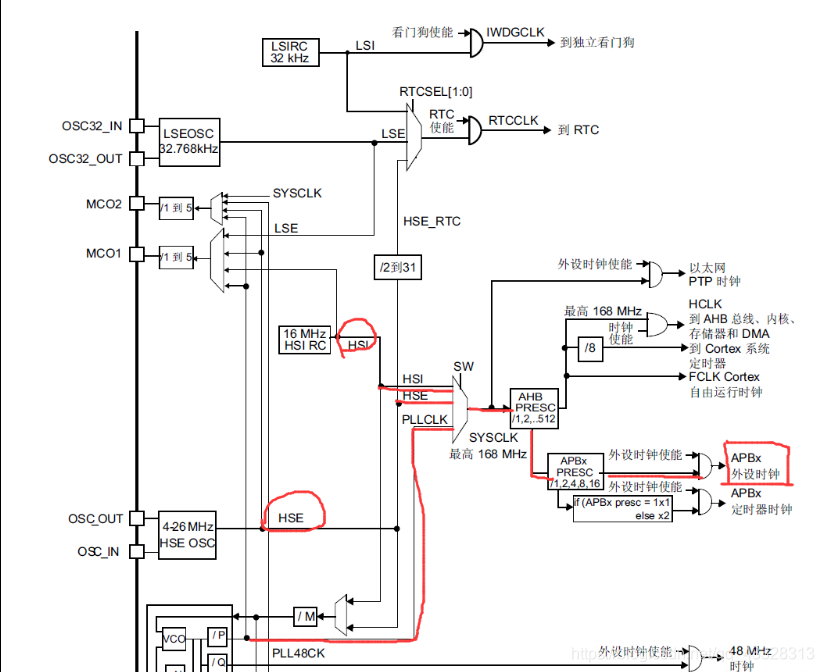

stm32的串口使用的是外部高速時鐘的時鐘源
串口外設是掛在APB總線上的，一般用于低速外設，它是AHB總線時鐘分頻所得，
這樣設計分頻是為了降低低速外設的開關損耗，
然而AHB總線的時鐘又源自于高速時鐘源，高速時鐘源可以是高速內部時鐘、高速外部時鐘、高速內部或外部時鐘PLL倍頻所得，
所以最終串口的波特率受高速時鐘的影響，
-
問題解決

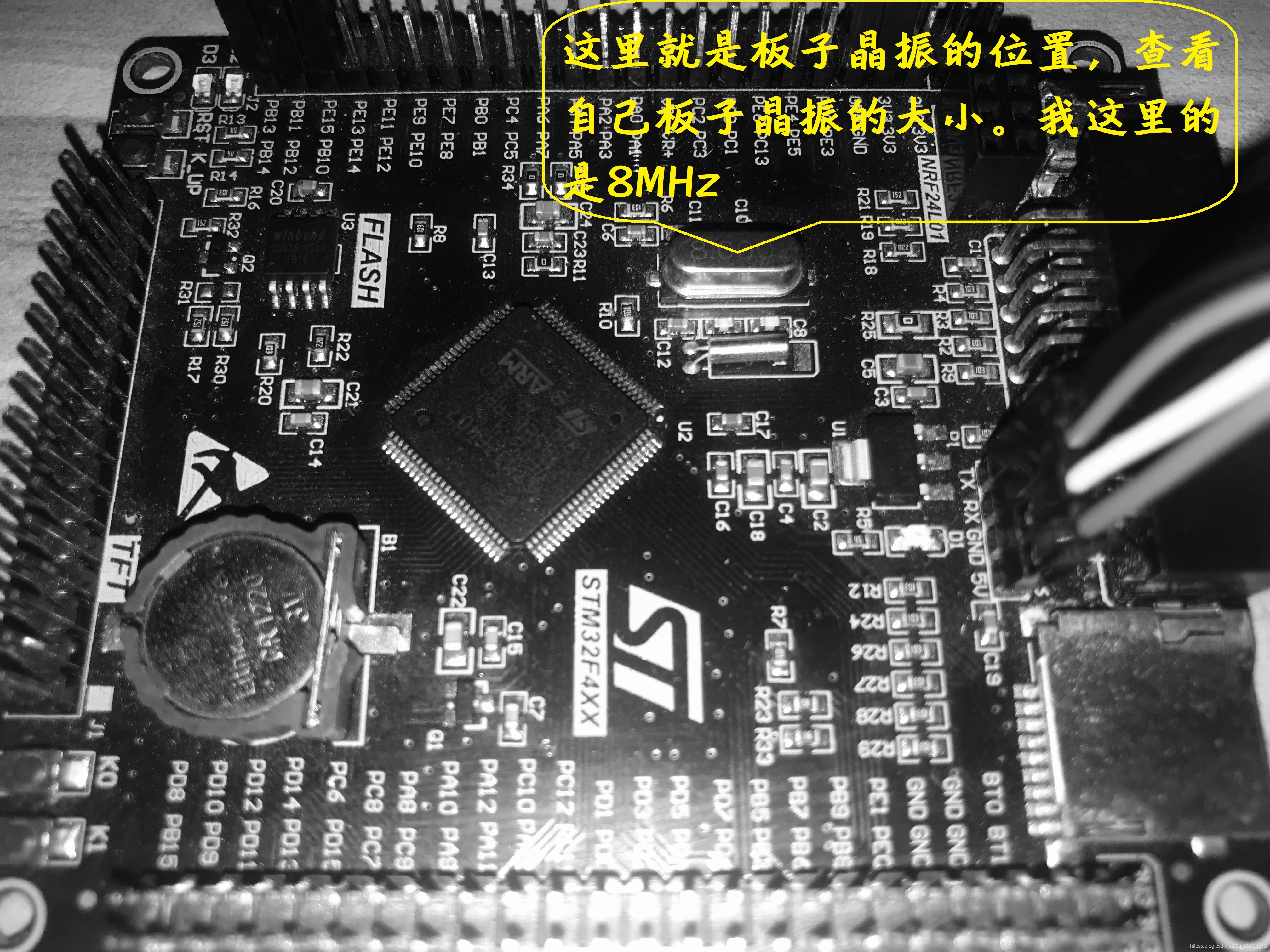

首先找到自己板子上外部晶振，并確定它的大小，
▲ 博主板子上晶振是8Mhz
在官方標準庫中，外部時鐘頻率配置默認 25MHz 的晶振，
而我們需要將外部時鐘頻率配置成適合自己板子的，
找到 stm32f4xx.h ，在 .h 檔案120行左右的地方，默認是這樣的：
/**
* @brief In the following line adjust the value of External High Speed oscillator (HSE)
used in your application
Tip: To avoid modifying this file each time you need to use different HSE, you
can define the HSE value in your toolchain compiler preprocessor.
*/
#if !defined (HSE_VALUE)
#define HSE_VALUE ((uint32_t)25000000) /*!< Value of the External oscillator in Hz */
#endif /* HSE_VALUE */
▲ 默認25Mhz
下面只需定義一下自己開發板的外部時鐘源頻率即可：（加個宏定義）
/**
* @brief In the following line adjust the value of External High Speed oscillator (HSE)
used in your application
Tip: To avoid modifying this file each time you need to use different HSE, you
can define the HSE value in your toolchain compiler preprocessor.
*/
#define HSE_VALUE ((uint32_t)8000000) // 定義自己開發版上的外部時鐘源頻率
#if !defined (HSE_VALUE)
#define HSE_VALUE ((uint32_t)25000000) /*!< Value of the External oscillator in Hz */
#endif /* HSE_VALUE */
附：如果串口助手沒有收到任何東西，請檢查連接 TX 、RX 端子的杜邦線是否松動，
-
總結
-
對于 stm32 的 F1 和 F4 等系列，如果出現串口通信出現亂碼的問題，都可以嘗試使用上述方法解決，
-
自己開發板上的外部晶振要了解，如果某一總線的時鐘來源于外部時鐘源，自己使用的外設恰好掛靠在該總線上，利用官方標準庫，一定要將
stm32f4xx.h檔案中相關配置加以修改，
