如果為1，那么進行反饋，如果為0，那么不進行反饋，
這里為脈沖寬度，
但是，采用這種方法，就和論文中的脈沖相關的方法就沒區別了，即遇到滿足要求之后進行反饋，否則不反饋，

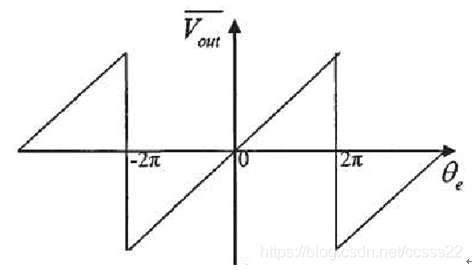

以上，是鋸齒波作為反饋波形的基本流程，下面主要是利用鋸齒波的鋸齒波具有相位誤差和誤差控制信號的線性關系來進行快速的捕獲，
下面主要對鋸齒波的這個線性特性進行分析，
我們主要利用鋸齒波的這種線性特性進行分析：

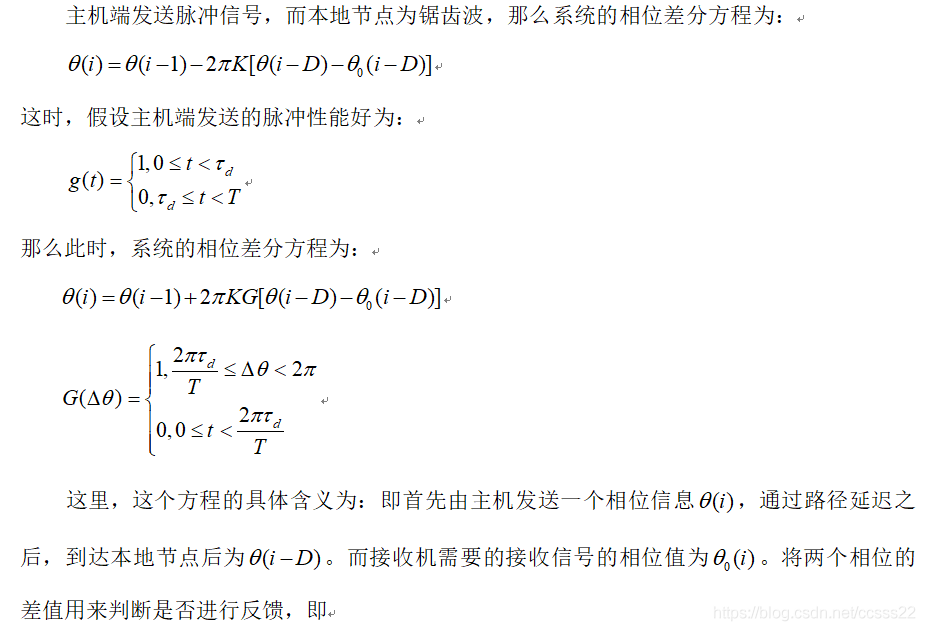

首先，當主機發送相位得到的相位誤差信號為：，根據鋸齒波的這種線性特性，即：
這個部分的代碼主要設計了相位可調的窄脈沖和相位可調的鋸齒波，以及在理想環境下的捕獲仿真，仿真的結果如下所示：
主機端發送的窄脈沖：
本地節點的鋸齒波：
窄脈沖和鋸齒波的相關結果：
系統最后的仿真結果：
實際在引數預先設定的時候相位差為-1，這說明捕獲成果，
其中，代碼中
這個是引數可調窄脈沖，三個引數分別為相位值，積分長度，窄脈沖寬度，
這個是引數可調鋸齒波，三個引數分別為相位值，積分長度，環路增益（鋸齒波斜率），
B2 系統實際的捕獲程序：main02.m
這個部分，主要將該模塊用于實際環境，加入噪聲進行仿真，并分析捕獲誤差，
主機通過無線發送到節點的時候，往往會受到噪聲的干擾，因此，本地接收到的窄脈沖為：
上面兩圖是不同噪聲下，標簽節點接收到的窄脈沖信號，
然后進行相關，我們可以得到如下的結果：

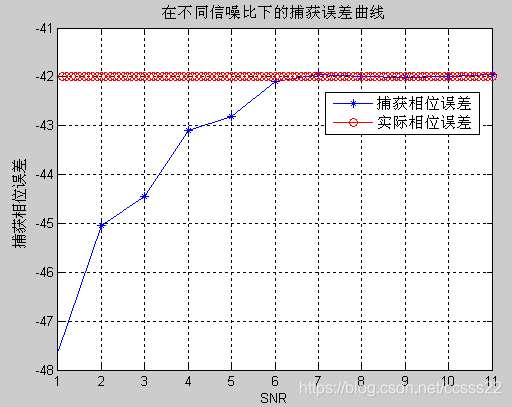

此信號為誤差曲線，即在不同的噪聲下捕獲到的相位和實際的相位的誤差，從仿真結果可知，當SNR為6的時候，誤差接近0.
