前言

Android課程表布局實作

我是個菜鳥，文章供參考

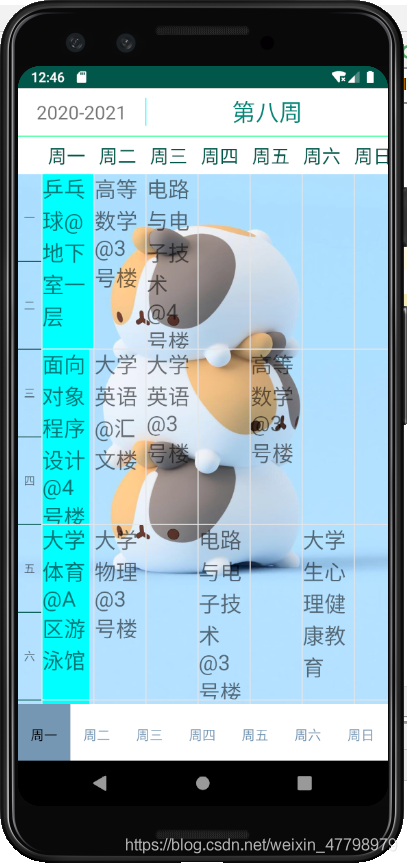

示例

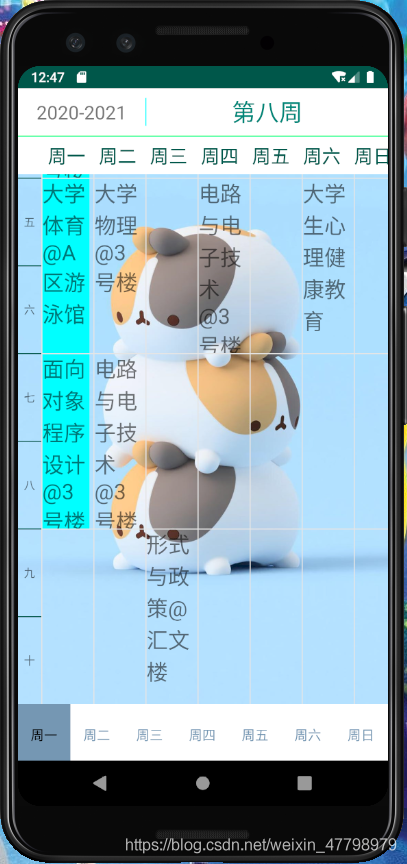

圖1：

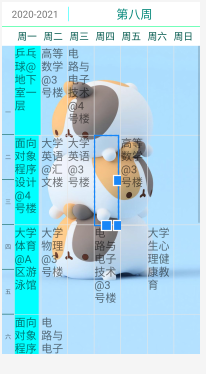

圖2：

布局分析

該界面主要可分為三部分：
1.顯示年份及周數部分
2.顯示周一到周日
3.課程顯示部分

實作步驟

1.首先整個頁面放在一個LinearLayout布局下面，分為上面和下面兩個部分，下面一個是顯示課程表的詳細資訊
2.將控制元件一個TextView用來顯示年份，一個View用來當作豎線，再用一個LinearLayout用來顯示選擇周數
3.使用ScrollView來顯示課程表的詳細資訊

話不多說直接給代碼!!!
代碼如下：

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".Main3Activity">
    <FrameLayout
        android:id="@+id/content"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"
        ></FrameLayout>
    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="60dp"
        android:background="#FFFFFF">
        <RelativeLayout
            android:id="@+id/layout1"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1">
            <LinearLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_centerVertical="true"
                android:orientation="vertical">
                <TextView
                    android:id="@+id/text1"
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:layout_gravity="center_horizontal"
                    android:layout_marginTop="5dp"
                    android:text="周一"
                    android:textColor="#7597B3" />
            </LinearLayout>
        </RelativeLayout>
        <RelativeLayout
            android:id="@+id/layout2"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1">
            <LinearLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_centerVertical="true"
                android:orientation="vertical">
                <TextView
                    android:id="@+id/text2"
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:layout_gravity="center_horizontal"
                    android:layout_marginTop="5dp"
                    android:text="周二"
                    android:textColor="#7597B3" />
            </LinearLayout>
        </RelativeLayout>
        <RelativeLayout
            android:id="@+id/layout3"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1">

            <LinearLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_centerVertical="true"
                android:orientation="vertical">

                <TextView
                    android:id="@+id/text3"
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:layout_gravity="center_horizontal"
                    android:layout_marginTop="5dp"
                    android:text="周三"
                    android:textColor="#7597B3" />
            </LinearLayout>
        </RelativeLayout>
        <RelativeLayout
            android:id="@+id/layout4"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1">
            <LinearLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_centerVertical="true"
                android:orientation="vertical">
                <TextView
                    android:id="@+id/text4"
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:layout_gravity="center_horizontal"
                    android:layout_marginTop="5dp"
                    android:text="周四"
                    android:textColor="#7597B3" />
            </LinearLayout>
        </RelativeLayout>
        <RelativeLayout
        android:id="@+id/layout5"
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1">
        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:layout_centerVertical="true"
            android:orientation="vertical">
            <TextView
                android:id="@+id/text5"
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_gravity="center_horizontal"
                android:layout_marginTop="5dp"
                android:text="周五"
                android:textColor="#7597B3" />
        </LinearLayout>
    </RelativeLayout>
        <RelativeLayout
            android:id="@+id/layout6"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1">
            <LinearLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_centerVertical="true"
                android:orientation="vertical">
                <TextView
                    android:id="@+id/text6"
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:layout_gravity="center_horizontal"
                    android:layout_marginTop="5dp"
                    android:text="周六"
                    android:textColor="#7597B3" />
            </LinearLayout>
        </RelativeLayout>
        <RelativeLayout
            android:id="@+id/layout7"
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1">
            <LinearLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_centerVertical="true"
                android:orientation="vertical">
                <TextView
                    android:id="@+id/text7"
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:layout_gravity="center_horizontal"
                    android:layout_marginTop="5dp"
                    android:text="周日"
                    android:textColor="#7597B3" />
            </LinearLayout>
        </RelativeLayout>
    </LinearLayout>

</LinearLayout>

顯示課程表的詳細資訊代碼如下（Fragment內的內容）：

<?xml version="1.0" encoding="utf-8"?>
<!--模仿課程表的界面-->
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    android:background="@drawable/qq5">
    <!--顯示時間-->
    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:background="@android:color/white">
        <TextView
            android:id="@+id/year"
            android:layout_width="wrap_content"
            android:layout_height="50dp"
            android:layout_gravity="center"
            android:gravity="center"
            android:layout_marginLeft="20dp"
            android:textSize="20dp"
            android:text="2020-2021"/>

        <View
            android:layout_width="1dp"
            android:layout_height="match_parent"
            android:layout_marginLeft="20dp"
            android:layout_marginTop="10dp"
            android:layout_marginBottom="10dp"
            android:background="#00FFFF"
            />
       <TextView
           android:id="@+id/te1"
           android:text="第八周"
           android:gravity="center"
           android:textColor="@color/colorPrimary"
           android:textSize="25dp"
           android:layout_width="match_parent"
           android:layout_height="match_parent"/>


    </LinearLayout>

    <View
        android:layout_width="match_parent"
        android:layout_height="1dp"
        android:background="#00FF7F"/>
    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="40dp"
        android:background="@android:color/white">
        <TextView
            android:layout_width="25dp"
            android:layout_height="match_parent"/>
       <TextView
           android:layout_width="54dp"
           android:layout_height="match_parent"
           android:text="周一"
           android:textSize="20dp"
           android:textColor="@color/colorPrimaryDark"
           android:gravity="center"/>
        <TextView
            android:layout_width="54dp"
            android:layout_height="match_parent"
            android:text="周二"
            android:textSize="20dp"
            android:textColor="@color/colorPrimaryDark"
            android:gravity="center"/>
        <TextView
            android:layout_width="54dp"
            android:layout_height="match_parent"
            android:text="周三"
            android:textSize="20dp"
            android:textColor="@color/colorPrimaryDark"
            android:gravity="center"/>
        <TextView
            android:layout_width="54dp"
            android:layout_height="match_parent"
            android:text="周四"
            android:textSize="20dp"
            android:textColor="@color/colorPrimaryDark"
            android:gravity="center"/>
        <TextView
            android:layout_width="54dp"
            android:layout_height="match_parent"
            android:text="周五"
            android:textSize="20dp"
            android:textColor="@color/colorPrimaryDark"
            android:gravity="center"/>
        <TextView
            android:layout_width="54dp"
            android:layout_height="match_parent"
            android:text="周六"
            android:textSize="20dp"
            android:textColor="@color/colorPrimaryDark"
            android:gravity="center"/>
        <TextView
            android:layout_width="54dp"
            android:layout_height="match_parent"
            android:text="周日"
            android:textSize="20dp"
            android:textColor="@color/colorPrimaryDark"
            android:gravity="center"/>
    </LinearLayout>
   <ScrollView
        android:layout_width="match_parent"
        android:layout_height="match_parent">
        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="match_parent">
            <LinearLayout
                android:layout_width="25dp"
                android:layout_height="match_parent"
                android:orientation="vertical"
                android:gravity="center">
                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="92dp"
                    android:text="一"
                    android:textSize="12dp"
                    android:gravity="center"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="@color/colorPrimaryDark"/>
                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="92dp"
                    android:textSize="12dp"
                    android:text="二"
                    android:gravity="center"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="@color/colorPrimaryDark"/>
                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="92dp"
                    android:textSize="12dp"
                    android:text="三"
                    android:gravity="center"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="@color/colorPrimaryDark"/>
                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="92dp"
                    android:textSize="12dp"
                    android:text="四"
                    android:gravity="center"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="@color/colorPrimaryDark"/>
                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="92dp"
                    android:textSize="12dp"
                    android:text="五"
                    android:gravity="center"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="@color/colorPrimaryDark"/>

                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="92dp"
                    android:gravity="center"
                    android:text="六"
                    android:textSize="12dp" />
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="@color/colorPrimaryDark"/>
                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="92dp"
                    android:gravity="center"
                    android:text="七"
                    android:textSize="12dp" />
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="@color/colorPrimaryDark"/>
                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="92dp"
                    android:gravity="center"
                    android:text="八"
                    android:textSize="12dp" />
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="@color/colorPrimaryDark"/>
                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="92dp"
                    android:gravity="center"
                    android:text="九"
                    android:textSize="12dp" />
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="@color/colorPrimaryDark"/>
                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="92dp"
                    android:gravity="center"
                    android:text="十"
                    android:textSize="12dp" />

            </LinearLayout>
            <View
                android:layout_width="1dp"
                android:layout_height="match_parent"
                android:background="#E5E5E5"/>
            <LinearLayout
                android:layout_width="54dp"
                android:layout_height="match_parent"
                android:orientation="vertical">
                <TextView
                    android:layout_width="match_parent"
                    android:layout_height="185dp"
                    android:id="@+id/o_text1"
                    android:background="#00FFFF"
                    android:text="乒乓球@地下室一層"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/o_tex2"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:background="#00FFFF"
                    android:text="面向物件程式設計@4號樓"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/o_tex3"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:background="#00FFFF"
                    android:text="大學體育@A區游泳館"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/o_tex4"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:background="#00FFFF"
                    android:text="面向物件程式設計@3號樓"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/o_tex5"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:textSize="23dp"/>

            </LinearLayout >

            <View
                android:layout_width="1dp"
                android:layout_height="match_parent"
                android:background="#E5E5E5"/>
            <LinearLayout
                android:layout_width="54dp"
                android:layout_height="match_parent"
                android:orientation="vertical">
                <TextView
                    android:layout_width="match_parent"
                    android:layout_height="185dp"
                    android:id="@+id/t_text1"
                    android:text="高等數學@3號樓"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/t_tex2"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:text="大學英語@匯文樓"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/t_tex3"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:text="大學物理@3號樓"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/t_tex4"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:text="電路與電子技術@3號樓"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/t_tex5"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:textSize="23dp"/>


            </LinearLayout >
            <View
                android:layout_width="1dp"
                android:layout_height="match_parent"
                android:background="#E5E5E5"/>
            <LinearLayout
                android:layout_width="54dp"
                android:layout_height="match_parent"
                android:orientation="vertical">
                <TextView
                    android:layout_width="match_parent"
                    android:layout_height="185dp"
                    android:id="@+id/th_text1"
                    android:text="電路與電子技術@4號樓"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/th_tex2"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:text="大學英語@3號樓"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/th_tex3"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/th_tex4"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/th_tex5"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:text="形式與政策@匯文樓"
                    android:textSize="23dp"/>
            </LinearLayout >
            <View
                android:layout_width="1dp"
                android:layout_height="match_parent"
                android:background="#E5E5E5"/>
            <LinearLayout
                android:layout_width="54dp"
                android:layout_height="match_parent"
                android:orientation="vertical">
                <TextView
                    android:layout_width="match_parent"
                    android:layout_height="185dp"
                    android:id="@+id/f_text1"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/f_tex2"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/f_tex3"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:text="電路與電子技術@3號樓"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/f_tex4"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/f_tex5"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:textSize="23dp"/>
            </LinearLayout >
            <View
                android:layout_width="1dp"
                android:layout_height="match_parent"
                android:background="#E5E5E5"/>
            <LinearLayout
                android:layout_width="54dp"
                android:layout_height="match_parent"
                android:orientation="vertical">
                <TextView
                    android:layout_width="match_parent"
                    android:layout_height="185dp"
                    android:id="@+id/fi_text1"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/fi_tex2"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:text="高等數學@3號樓"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>

                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/fi_tex4"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/fi_tex5"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:textSize="23dp"/>
            </LinearLayout >
            <View
                android:layout_width="1dp"
                android:layout_height="match_parent"
                android:background="#E5E5E5"/>
            <LinearLayout
                android:layout_width="54dp"
                android:layout_height="match_parent"
                android:orientation="vertical">
                <TextView
                    android:layout_width="match_parent"
                    android:layout_height="185dp"
                    android:id="@+id/s_text1"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/s_tex2"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/s_tex3"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:text="大學生心理健康教育"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/s_tex4"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/s_tex5"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:textSize="23dp"/>
            </LinearLayout >
            <View
                android:layout_width="1dp"
                android:layout_height="match_parent"
                android:background="#E5E5E5"/>
            <LinearLayout
                android:layout_width="54dp"
                android:layout_height="match_parent"
                android:orientation="vertical">
                <TextView
                    android:layout_width="match_parent"
                    android:layout_height="185dp"
                    android:id="@+id/se_text1"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/se_tex2"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/se_tex3"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/se_tex4"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:textSize="23dp"/>
                <View
                    android:layout_width="match_parent"
                    android:layout_height="1dp"
                    android:background="#E5E5E5"/>
                <TextView
                    android:id="@+id/se_tex5"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:textSize="23dp"/>

                <TextView
                    android:id="@+id/fi_tex3"
                    android:layout_width="50dp"
                    android:layout_height="185dp"
                    android:textSize="23dp" />
            </LinearLayout >
            <View
                android:layout_width="1dp"
                android:layout_height="match_parent"
                android:background="#E5E5E5"/>
        </LinearLayout>
    </ScrollView>


</LinearLayout>

總結

我上面使用了Fragment，在Fragment中寫課程資訊，是因為我要實作底部導航欄，如果是直接寫一個界面，可把Fragment內的內容直接寫在第一個LinearLayout中，
