一、現代計算機組成框圖

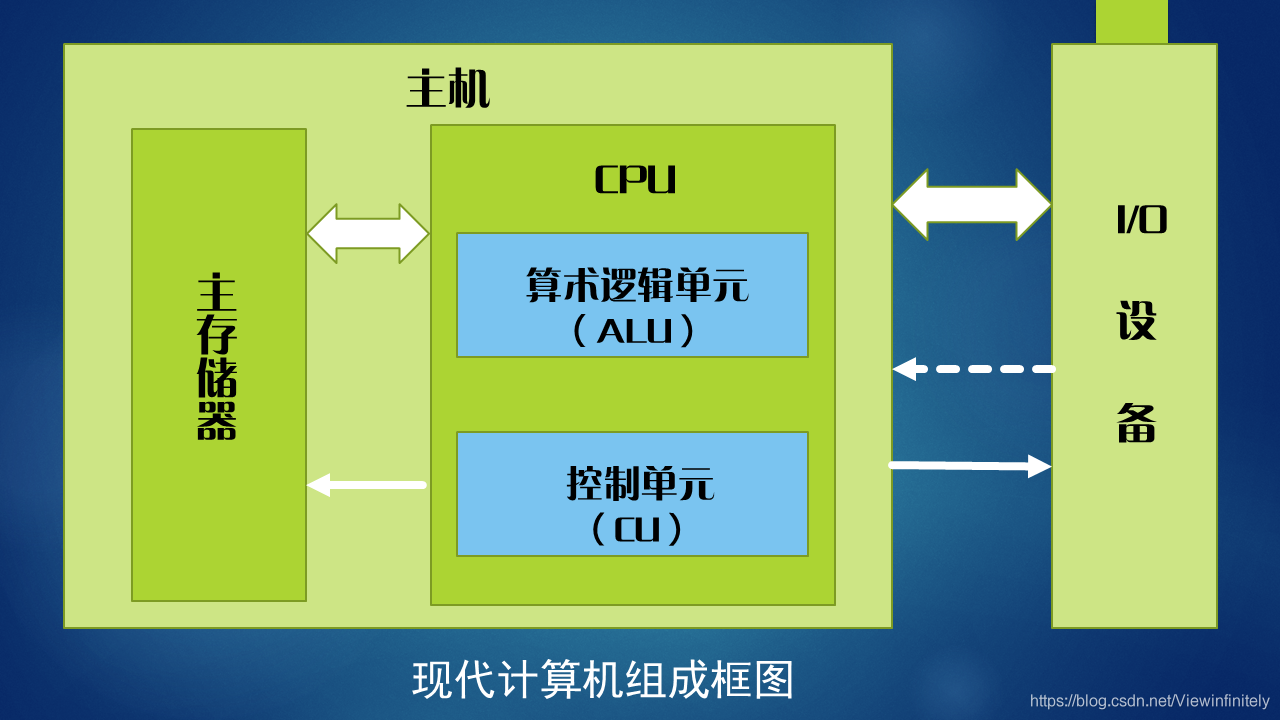

組成框圖如下：
現代計算機主要由三大部分組成：主存盤器、CPU、I/O設備，這三部分都是一個計算機能夠作業的必不可少的部分，其中，CPU主要實作控制和運算功能，分為了算術邏輯單元和控制單元，
二、細化的計算機組成框圖

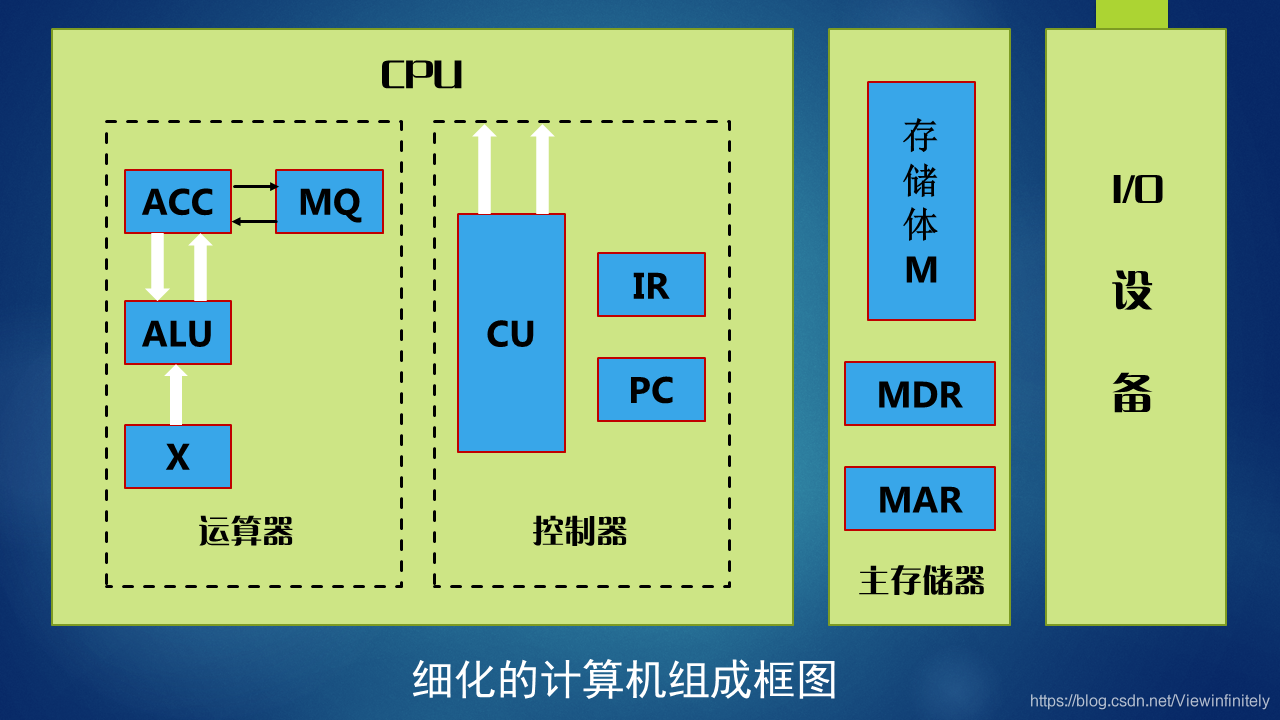

細化組成框圖如下：
這是更加細分的計算機組成框圖了，可以實作基本的取值、運算和輸出功能了，下面詳細介紹一下，
- CPU分為運算器和控制器；
- 運算器中包括ACC累加器，MQ乘商暫存器，ALU算術邏輯單元，X運算元暫存器；
- 控制器分為IR指令暫存器、PC程式計數器、CU分析指令；
- 主存盤器分為M主存盤體，MDR存盤器資料暫存器，MAR存盤器地址暫存器，
實作一個取值的操作或者存值的操作至少需要分為9個步驟：
1、首先PC中獲得了當前欲執行指令的地址，然后需要到主存盤器的MAR中取獲得指令的地址；
2、然后到主存盤器的主存盤體中尋找指令；
3、找到指令后放到MDR中；
4、再又MDR將指令發送給IR指令暫存器中；
5、然后IR將指令遞交給CU進行指令分析；
6、指令分析完成后，開始取值：IR先向主存盤器的MAR中訪問到值的地址；
7、再使用地址到主存盤器的主存盤體中尋找值；
8、找到值后放到MDR存盤器資料暫存器中；
9、最后一步，將得到的值發送給運算器中進行運算，
