一、所需軟體環境

我使用的是MDK5.10以及兩個包
ARM.CMSIS.3.20.4.pack
Keil.STM32F1xx_DFP.1.0.4.pack
仿真實驗所需軟體Proteus 8 Professional

二、參考教程

手動配置環境點我跳轉B站
MDK5內配置湖廣午王代碼編譯可能會出現很多錯誤，我是網上隨便找的一個代碼，
Proteus 8 Professional入門介紹這里

三、實驗及步驟

（一）MDK5的stm32開發

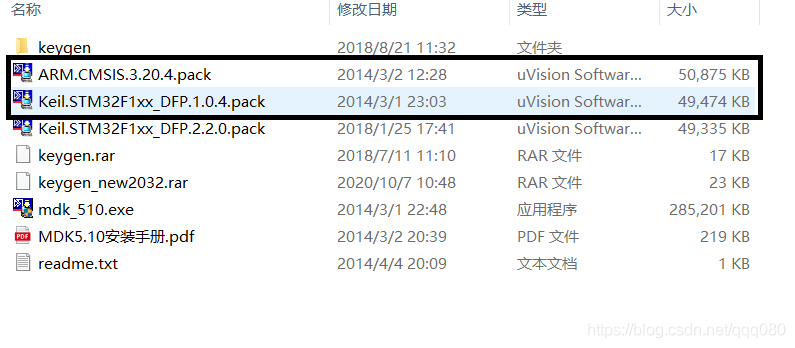

1.安裝ARM和STM包
安裝完MDK5.10后，安裝所需的兩個包，其它包以后有需要再安裝，建議離線安裝，雙擊即可安裝，
2.新建工程
點擊Project，再點擊新建工程，選擇路徑，

3.選擇芯片
理論上一類芯片都可以用以下代碼，我選擇的是STM32F103C8，

4.配置環境
選擇以下環境，如果選擇GPIO，會出現很多的問題，建議先不要選，
5.撰寫主程式

//宏定義，用于存放stm32暫存器映射
#define PERIPH_BASE           ((unsigned int)0x40000000)//AHB
#define APB2PERIPH_BASE       (PERIPH_BASE + 0x10000)
#define GPIOA_BASE            (APB2PERIPH_BASE + 0x0800)
//GPIOA_BASE=0x40000000+0x10000+0x0800=0x40010800，該地址為GPIOA的基地址
#define GPIOB_BASE            (APB2PERIPH_BASE + 0x0C00)
//GPIOB_BASE=0x40000000+0x10000+0x0C00=0x40010C00，該地址為GPIOB的基地址
#define GPIOC_BASE            (APB2PERIPH_BASE + 0x1000)
//GPIOC_BASE=0x40000000+0x10000+0x1000=0x40011000，該地址為GPIOC的基地址
#define GPIOD_BASE            (APB2PERIPH_BASE + 0x1400)
//GPIOD_BASE=0x40000000+0x10000+0x1400=0x40011400，該地址為GPIOD的基地址
#define GPIOE_BASE            (APB2PERIPH_BASE + 0x1800)
//GPIOE_BASE=0x40000000+0x10000+0x0800=0x40011800，該地址為GPIOE的基地址
#define GPIOF_BASE            (APB2PERIPH_BASE + 0x1C00)
//GPIOF_BASE=0x40000000+0x10000+0x0800=0x40011C00，該地址為GPIOF的基地址
#define GPIOG_BASE            (APB2PERIPH_BASE + 0x2000)
//GPIOG_BASE=0x40000000+0x10000+0x0800=0x40012000，該地址為GPIOG的基地址
#define GPIOA_ODR_Addr    (GPIOA_BASE+12) //0x4001080C
#define GPIOB_ODR_Addr    (GPIOB_BASE+12) //0x40010C0C
#define GPIOC_ODR_Addr    (GPIOC_BASE+12) //0x4001100C
#define GPIOD_ODR_Addr    (GPIOD_BASE+12) //0x4001140C
#define GPIOE_ODR_Addr    (GPIOE_BASE+12) //0x4001180C
#define GPIOF_ODR_Addr    (GPIOF_BASE+12) //0x40011A0C
#define GPIOG_ODR_Addr    (GPIOG_BASE+12) //0x40011E0C

#define BITBAND(addr, bitnum) ((addr & 0xF0000000)+0x2000000+((addr &0xFFFFF)<<5)+(bitnum<<2))
#define MEM_ADDR(addr)  *((volatile unsigned long  *)(addr))

 #define LED0  MEM_ADDR(BITBAND(GPIOA_ODR_Addr,8))
//#define LED0 *((volatile unsigned long *)(0x422101a0)) //PA8
//定義typedef型別別名
typedef  struct
{
   volatile  unsigned  int  CR;
   volatile  unsigned  int  CFGR;
   volatile  unsigned  int  CIR;
   volatile  unsigned  int  APB2RSTR;
   volatile  unsigned  int  APB1RSTR;
   volatile  unsigned  int  AHBENR;
   volatile  unsigned  int  APB2ENR;
   volatile  unsigned  int  APB1ENR;
   volatile  unsigned  int  BDCR;
   volatile  unsigned  int  CSR;
} RCC_TypeDef;

#define RCC ((RCC_TypeDef *)0x40021000)
//定義typedef型別別名
typedef  struct
{
volatile  unsigned  int  CRL;
volatile  unsigned  int  CRH;
volatile  unsigned  int  IDR;
volatile  unsigned  int  ODR;
volatile  unsigned  int  BSRR;
volatile  unsigned  int  BRR;
volatile  unsigned  int  LCKR;
} GPIO_TypeDef;
//GPIOA指向地址GPIOA_BASE,GPIOA_BASE地址存放的資料型別為GPIO_TypeDef
#define GPIOA ((GPIO_TypeDef *)GPIOA_BASE)

void  LEDInit( void )
{
     RCC->APB2ENR|=1<<2;  //GPIOA 時鐘開啟
     GPIOA->CRH&=0XFFFFFFF0;
     GPIOA->CRH|=0X00000003;
}

//粗略延時
void  Delay_ms( volatile  unsigned  int  t)
{
     unsigned  int  i,n;
     for (n=0;n<t;n++)
         for (i=0;i<800;i++);
}

int main(void)
{
	 LEDInit();
     while (1)
     {
         LED0=0;//LED熄滅
         Delay_ms(500);//延時時間
         LED0=1;//LED亮
         Delay_ms(500);//延時時間
     }
}

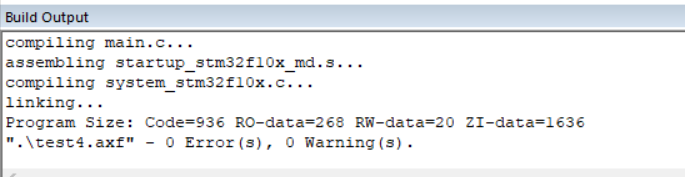

編譯成功后就是這樣

（二）Proteus 8 Professional仿真

打開軟體，選擇新建工程，
注：AT89C51芯片所需的編譯包，需要到官網或者其它渠道獲得，我是在網上找的.hex檔案和代碼，用來熟悉操作，

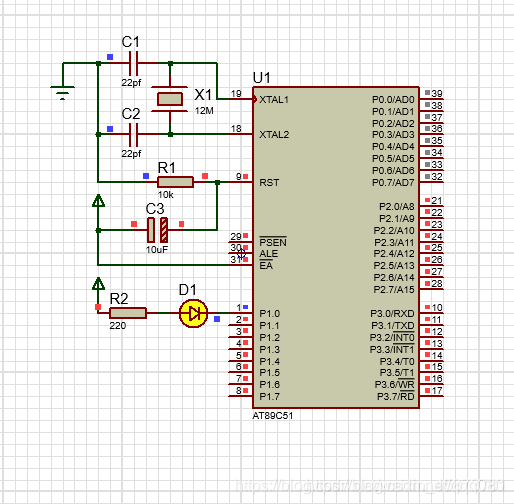

1.連接電路

2.編輯對應的.hex檔案

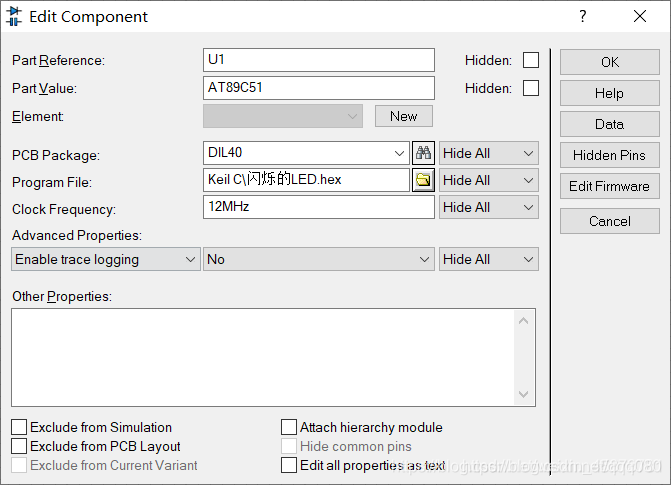

左鍵點擊AT89C51芯片，在Program File里選擇.hex檔案
也可以右鍵點擊AT89C51芯片，點擊Edit Source Code，選擇環境和編譯器，再撰寫代碼進行編譯，（參考這里）

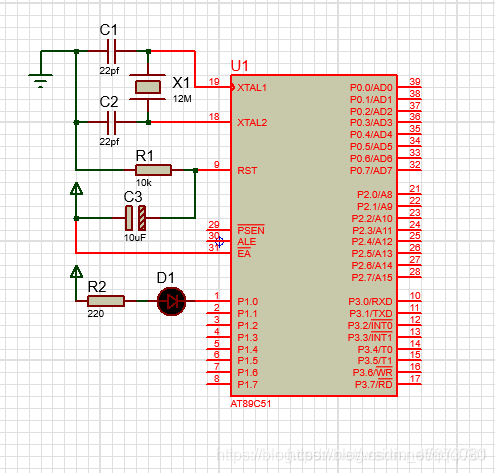

3.運行效果

四、出現的問題與總結

編譯stm32時出現以下問題

建議新手先不要用GPIO，如果有大佬能夠幫忙解答，十分感謝！（已經百度過了，還是無法解決）
如果出現.\test2.axf: error: L6002U: Could not open file .\main.o: No such file問題可以解決，但是用戶的一些資料會改變（僅修改用戶），
總結：新手用MDK來開發stm先要熟悉流程，然后再深入學習其中的一些原理和操作，
