2020屆TI電賽即將開始，為應對新手入門MSP430系列單片機的問題，本人自行封裝了相關常用的函式庫，可實作搭建好CCS環境后，五分鐘內驅動MSP430F5529開發板進行一些常用操作，使用起來比較簡單，基礎不好的同學們也很適用，那么話不多說，直奔主題，
準備作業
1、下載及安裝CCS v8.0
下載軟體及相關wave包：
大家可以選擇去TI官網下載
TI官網
也可以選擇在網盤下載
CCS v8 軟體包 提取碼：8eq6
MSP430相關支持安裝 提取碼：ehjo
進行安裝前請一定確認關閉所有殺毒軟體，安裝包不能存在于中文路徑下，否則會發生錯誤
第一步 點擊圖片中exe檔案進行安裝

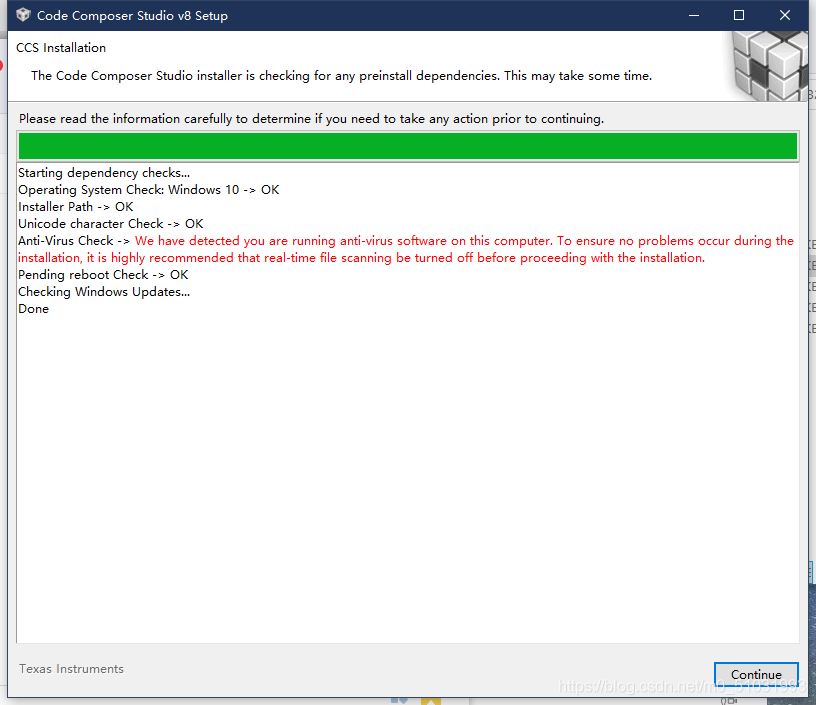

第二步 紅色為警示安裝注意事項，直接點擊繼續

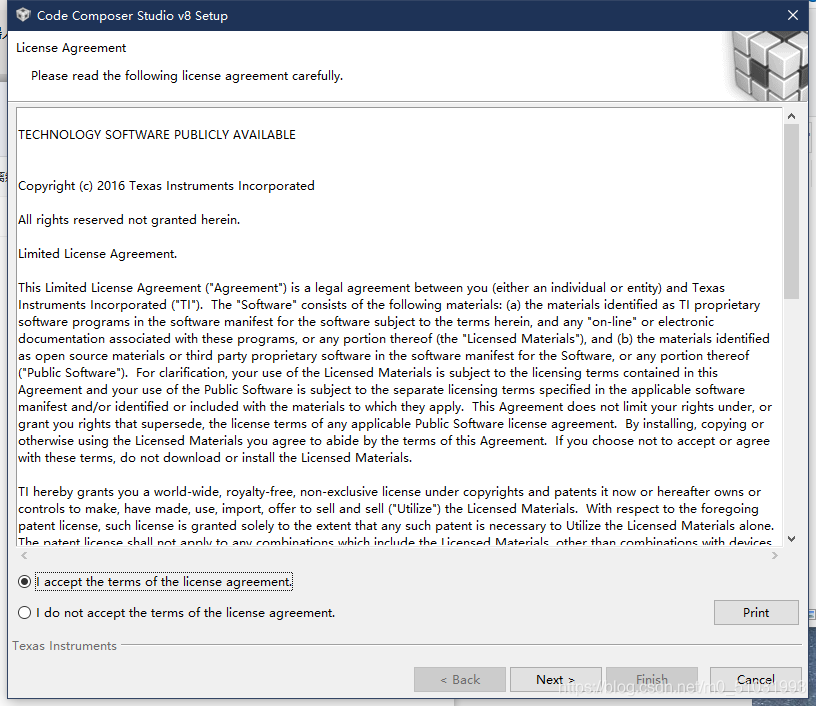

第三步 同意許可 繼續安裝

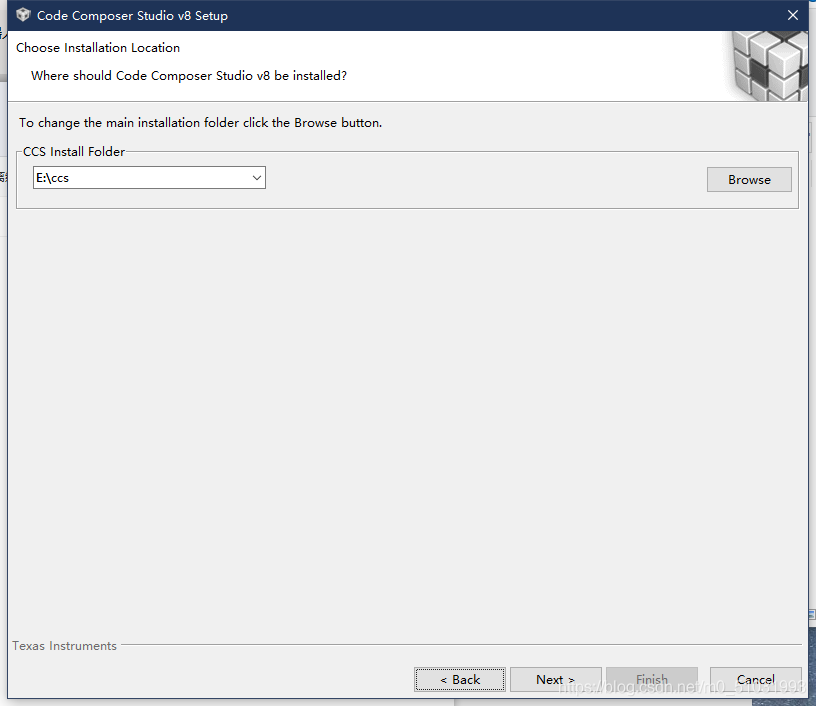

第四步 請安裝在一個英文目錄下

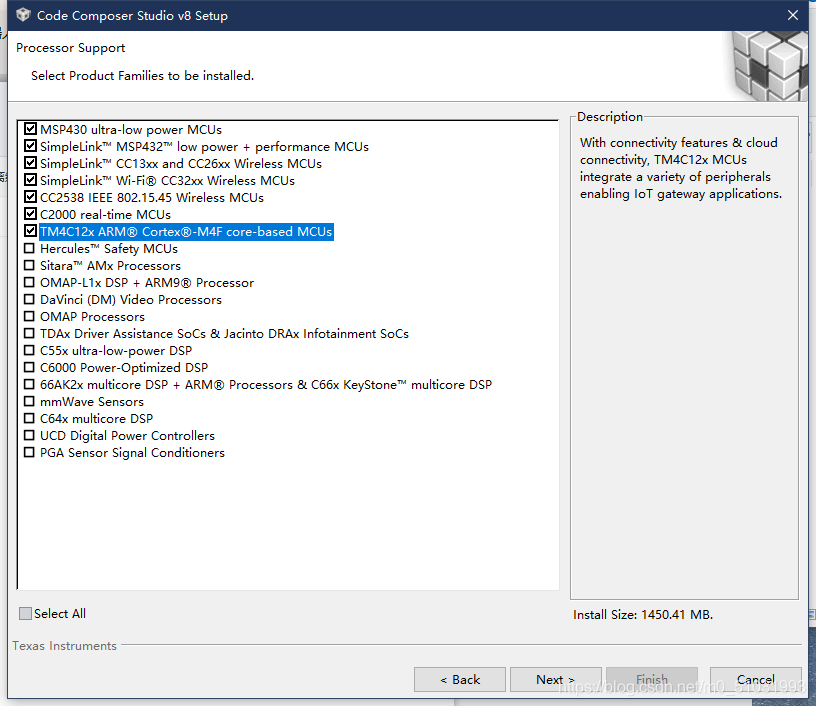

第五步 點擊選擇軟體使用場景，大家可以和我一樣選擇，或者選擇自己需要的，只要選上了MSP430即OK

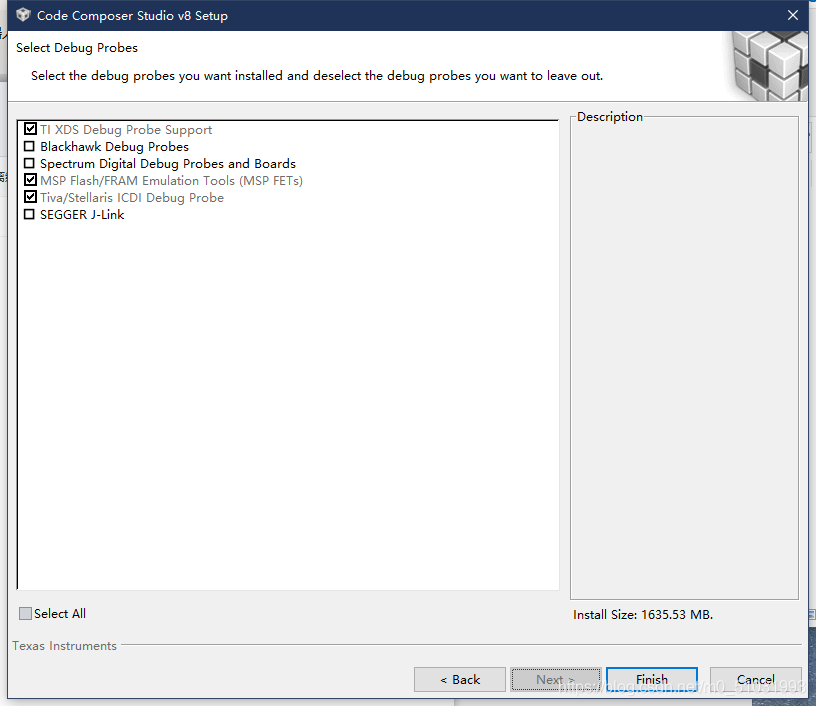

第五步 選擇下載使用的韌體 默認即可
以上步驟做完后會進入安裝步驟，安裝完軟體后，我們需要進行MSP430wave包的安裝，大家可以從上面的鏈接下載后進行安裝，一路默認即可，此處不再展示
2、迅速了解 CCS v8.0 軟體使用
CCS的界面很像KEIL，相信玩過的同學們使用起來會非常迅速，大家只要了解以下兩個圖上的操作即可

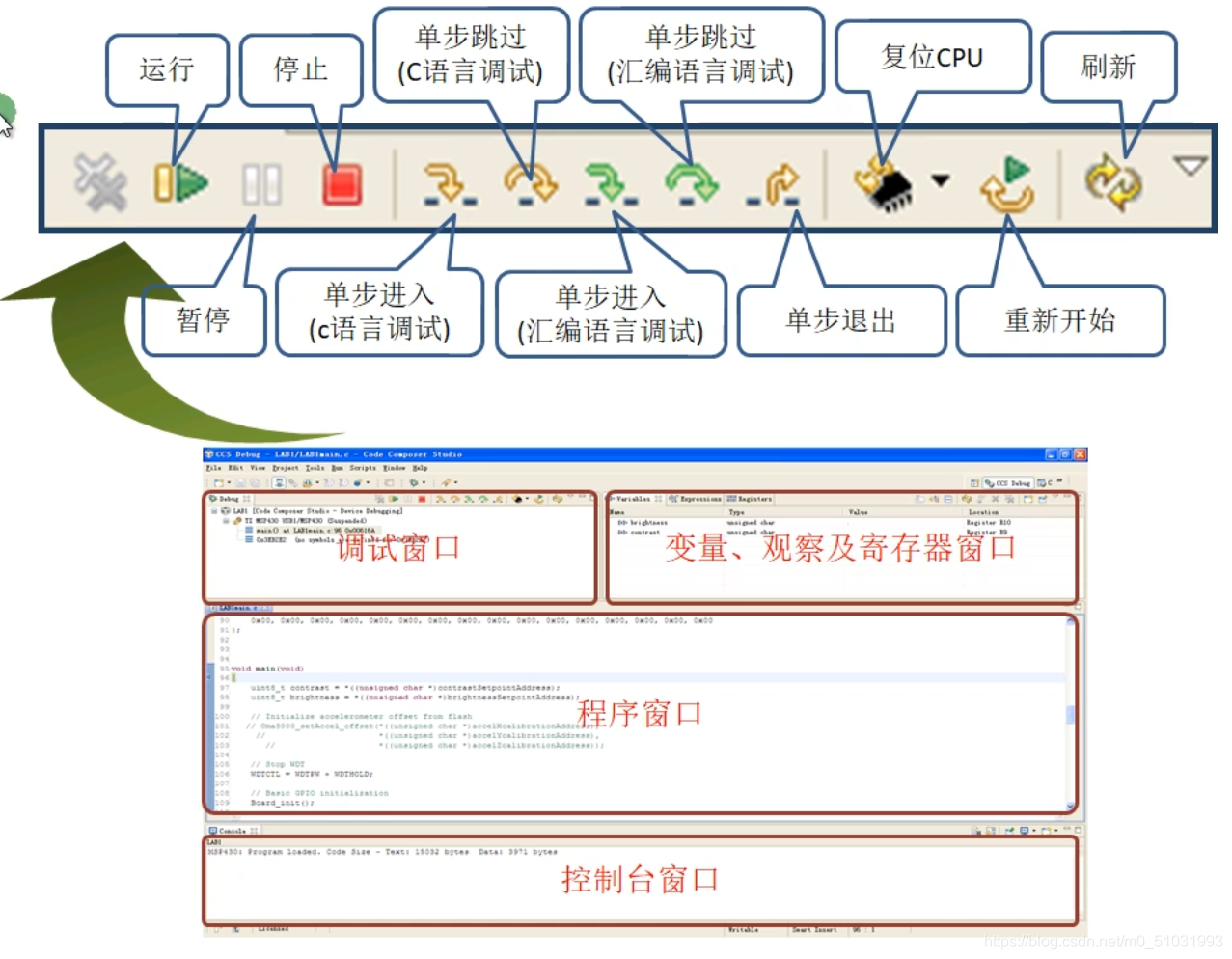

第一張圖 包含著一些基本的操作，大家用的最多的是：1、小錘頭 = 編譯程式 2、小蟲子 = 下載以及仿真
在我們編譯程式無報錯通過后點擊小蟲子下載及其在線仿真，會跳入如下界面，MSP430開發板硬體上類比于 stm32加上JLINK下載除錯器 所以我們可以進行逐步程式除錯 如果僅僅是為了看程式整體效果 只需了解 1、 點擊綠色箭頭 = 全速運行 2、 紅色方框 = 退出除錯
如何將我們撰寫好的工程匯入CCS？
先將Black_helo壓縮包解壓，隨后進入軟體點擊 Project -> Import CCS Projects -> 選擇我們的Black_helo檔案夾存在的路徑即可自動加載進入工程*
3、迅速了解 MSP430F5529開發板的硬體資源分布

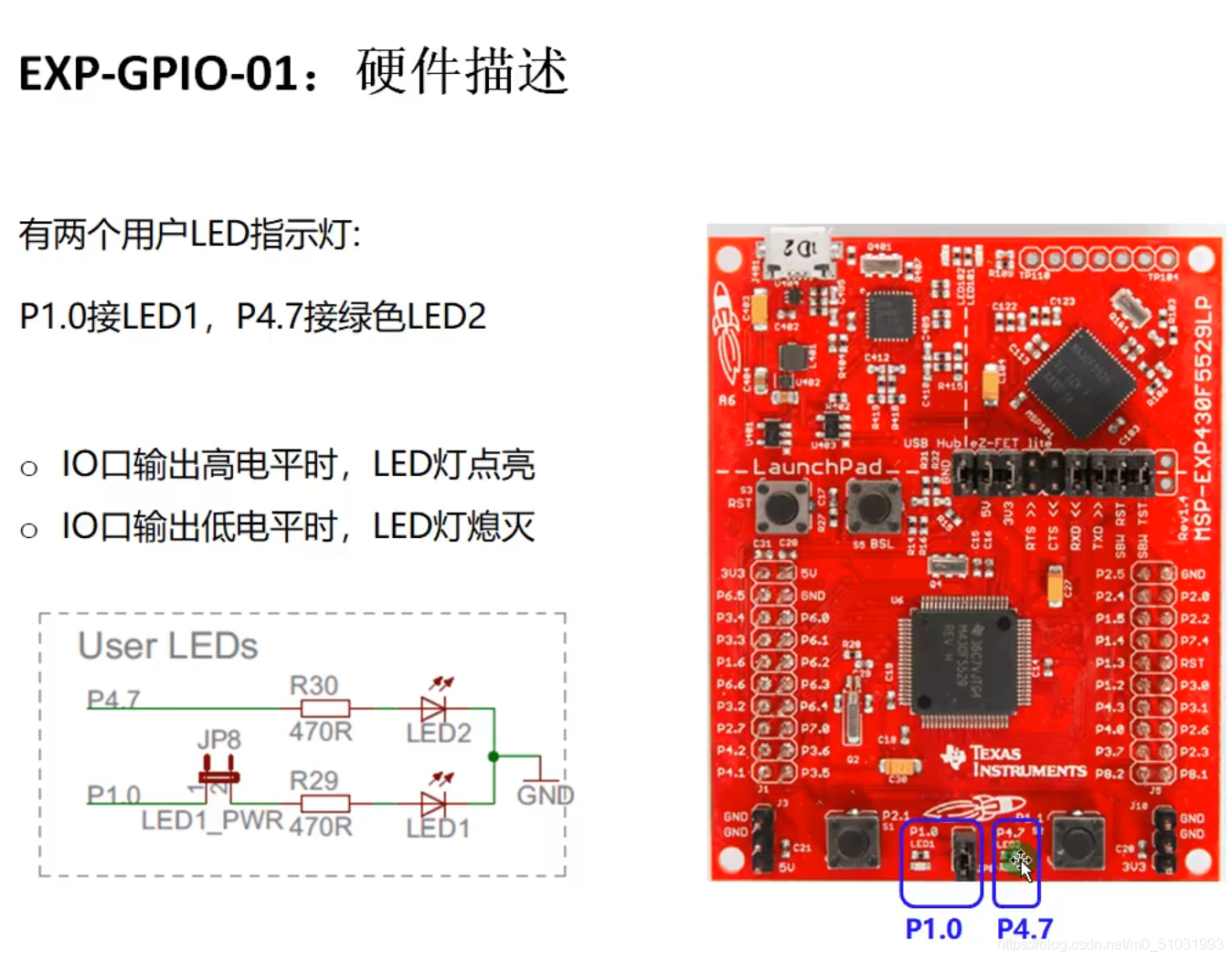

開發板樣貌如下，可以看到: 復位按鍵RST，兩個板載按鍵P1.1\P2.1，兩個板載LEDP1.0\P4.7

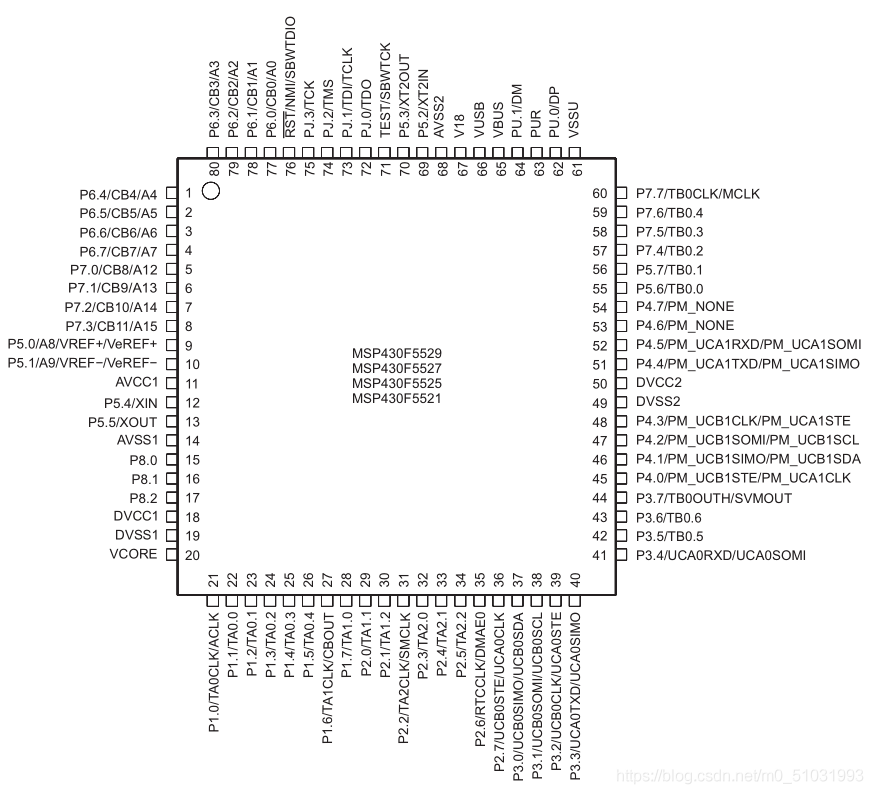

以下為芯片的原理圖包含引腳說明，程式里已經對使用到的引腳資源進行了描述，大家可以放在旁邊，我們對照著撰寫程式即可，
上手操作

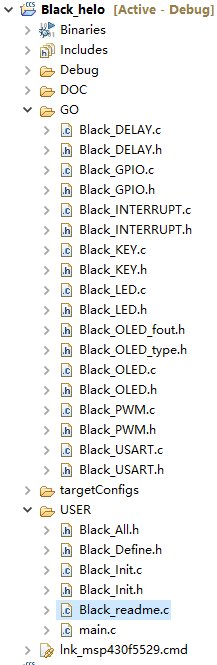

以下為工程大體結構，我們只需要關注 main.c 主函式 Black_readme.c 函式示例 Black_Define.h 各功能初始化開關
以下我們演示一下使用此工程的幾個常見基本操作
0、板載LED閃爍操作
#include "Black_All.h"
void main(void)
{
Init();
LED0_STATE(0);//操作led0 滅
LED1_STATE(0);//操作led1 滅
while(1)
{
LED0_STATE(2);//操作led0 狀態翻轉
LED1_STATE(2);//操作led1 狀態翻轉
delay(500);//延時
}
}
1、串口USART操作
#include "Black_All.h" //頭檔案宣告合集
void main(void)
{
Init(); //初始化合集
while(1)
{
send0_buf("this is com test\n"); //串口0 發送字串
delay(500); //延時
}
}
2、timer引腳PWM輸出操作
#include "Black_All.h" //頭檔案宣告合集
void main(void)
{
Init(); //初始化合集
while(1)
{
PWM0_State(50); //p1.2 PWM百分之25占空比
}
}

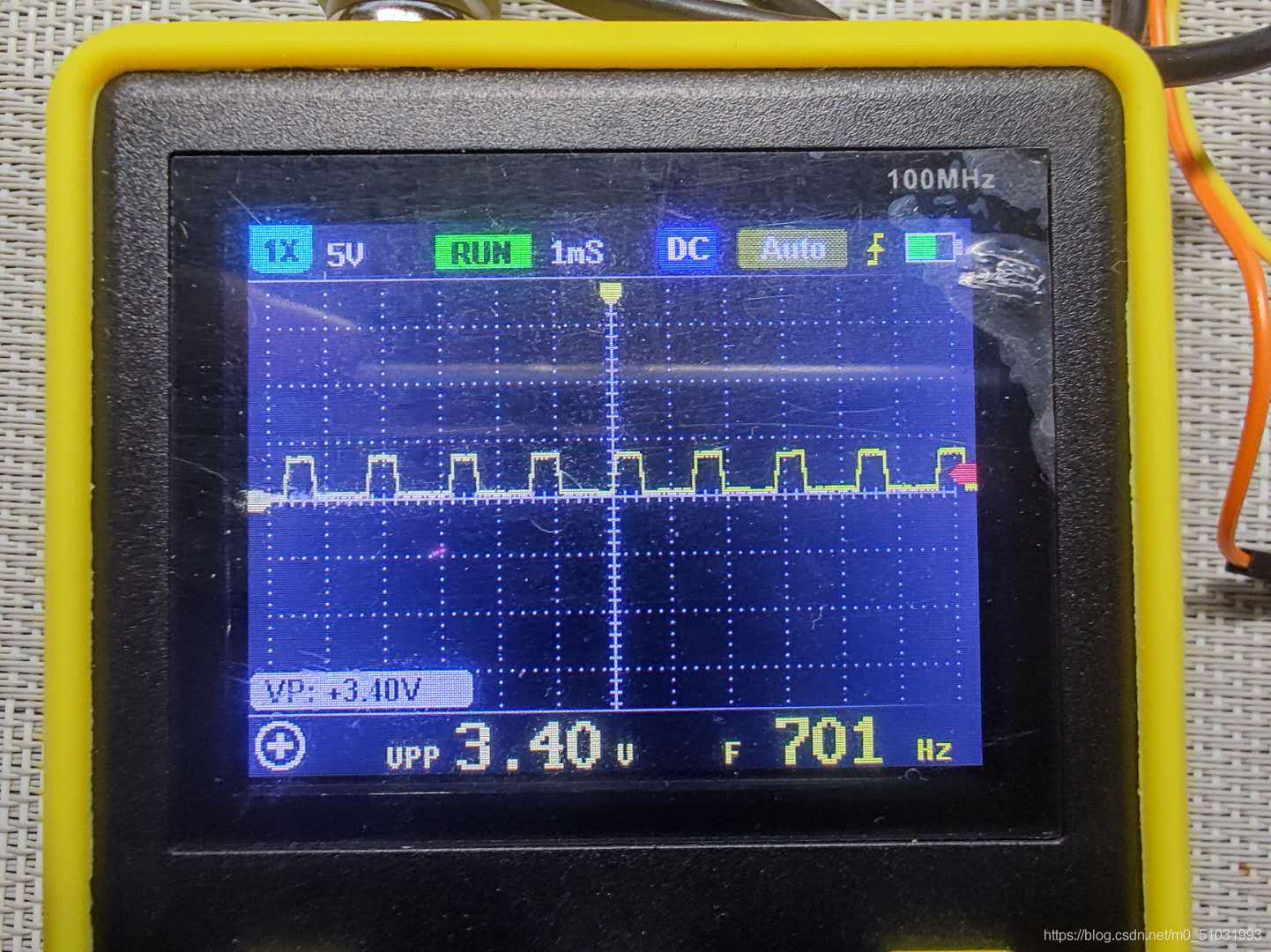

采集引腳波形圖如下，具體占空比與頻率可在程式內自行修改

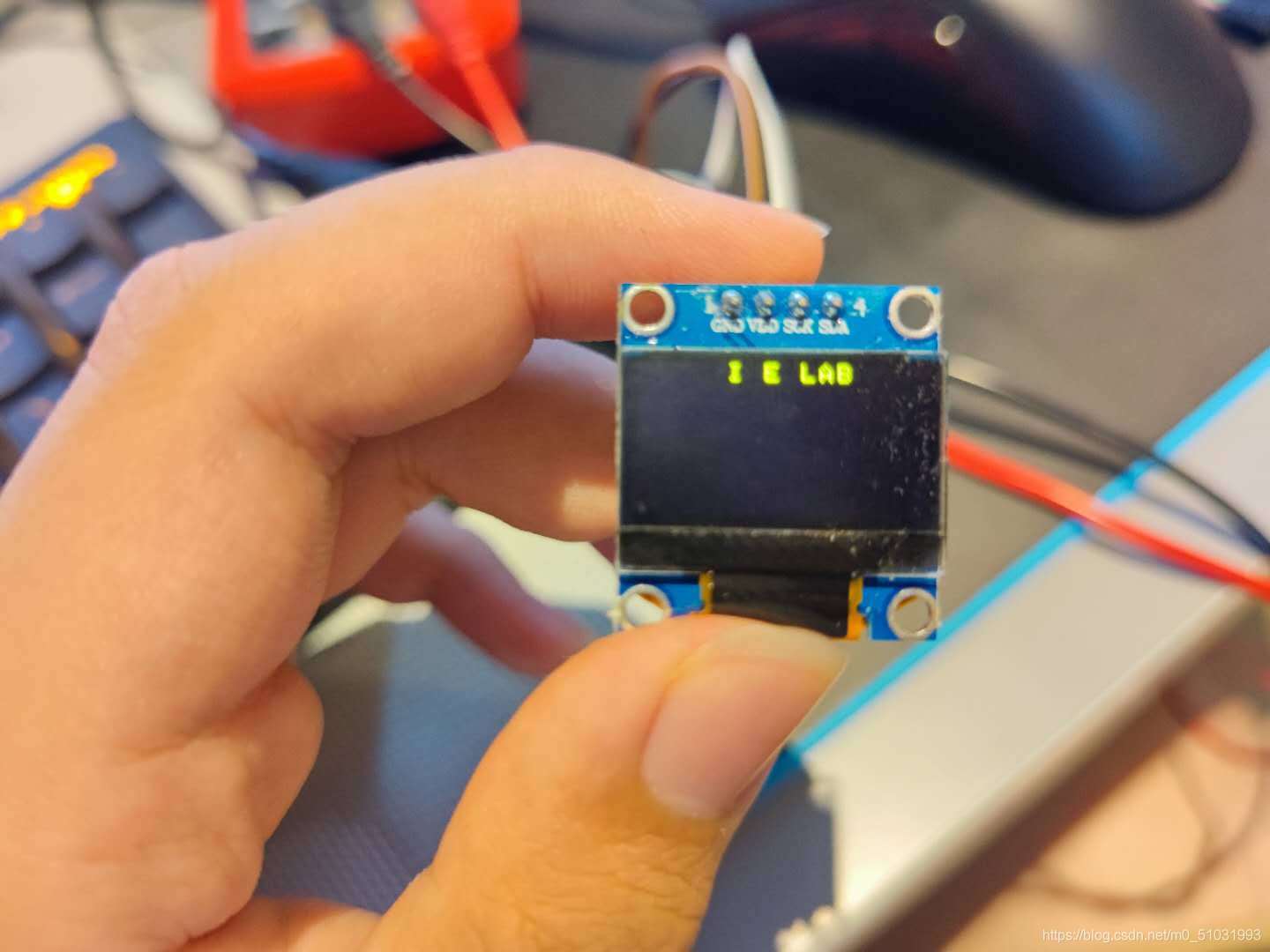

3、IIC驅動OLED 0.96 顯示字串操作
#include "Black_All.h"
void main(void)
{
Init();
OLED_Clear();//OLED清屏
while(1)
{
OLED_ShowString(39,0,"I E LAB",8); //按照x，y坐標來顯示字串，最后一位是字體大小
}
}
可以看到，此工程可以將操作實作相對最簡化，我們可以更快的實作自己的想法，更適合比賽使用，更多的功能這里不再展示，請直接下載使用， 請大家掃描二維碼進入公眾號回復 “備戰TI” 得到工程源檔案對于此工程后續的更新也會放在公眾號上，感興趣的小伙伴可以關注一下，最后祝大家TI電賽順利，取得滿意成績
