作者 史鵬宙 CSIG云與智慧產業事業群研發工程師
ClickHouse作為OLAP分析引擎已經被廣泛使用，資料的匯入匯出是用戶面臨的第一個問題，由于ClickHouse本身無法很好地支持單條大批量的寫入，因此在實時同步資料方面需要借助其他服務協助，本文給出一種結合Canal+Kafka的方案，并且給出在多個MySQL實體分庫分表的場景下，如何將多張MySQL資料表寫入同一張ClickHouse表的方法，歡迎大家批評指正，
首先來看看我們的需求背景：
-
實時同步多個MySQL實體資料到ClickHouse，每天規模500G，記錄數目億級別，可以接受分鐘級別的同步延遲；
-
某些資料庫表存在分庫分表的操作，用戶需要跨MySQL實體跨資料庫的表同步到ClickHouse的一張表中；
-
現有的MySQL binlog開源組件(Canal)，無法做到多張源資料表到一張目的表的映射關系，
基本原理

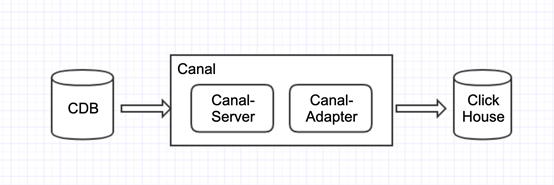

一、使用JDBC方式同步
-
使用Canal組件完成binlog的決議和資料同步；
-
Canal-Server行程會偽裝成MySQL的slave，使用MySQL的binlog同步協議完成資料同步；
-
Canal-Adapter行程負責從canal-server獲取決議后的binlog，并且通過jdbc介面寫入到ClickHouse；
優點：
- Canal組件原生支持；
缺點：
-
Canal-Adpater寫入時源表和目的表一一對應，靈活性不足；
-
需要維護兩個Canal組件行程；

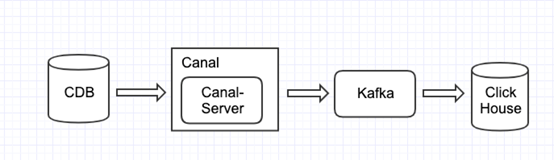

二、Kafka+ClickHouse物化視圖方式同步
-
Canal-Server完成binlog的決議，并且將決議后的json寫入Kafka；
-
Canal-Server可以根據正則運算式過濾資料庫和表名，并且根據規則寫入Kafka的topic；
-
ClickHouse使用KafkaEngine和Materialized View完成訊息消費，并寫入本地表；
優點：
-
Kafka支持水平擴展，可以根據資料規模調整partition數目；
-
Kafka引入后將寫入請求合并，防止ClickHouse生成大量的小檔案，從而影響查詢性能；
-
Canal-Server支持規則過濾，可以靈活配置上游的MySQL實體的資料庫名和表名，并且指明寫入的Kafka topic名稱；
缺點：
-
需要維護Kafka和配置規則；
-
ClickHouse需要新建相關的視圖、Kafka Engine的外表等；
具體步驟
一、準備作業

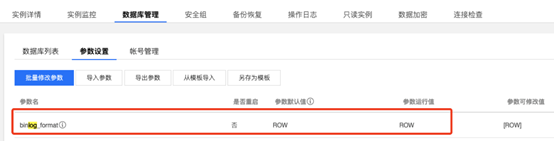

- 如果使用TencentDB，則在控制臺確認binlog_format為ROW，無需多余操作，
如果是自建MySQL，則在客戶端中查詢變數：
> show variables like '%binlog%';
+-----------------------------------------+----------------------+
| Variable_name | Value |
+-----------------------------------------+----------------------+
| binlog_format | ROW |
+-----------------------------------------+----------------------+
> show variables like '%log_bin%';
+---------------------------------+--------------------------------------------+
| Variable_name | Value |
+---------------------------------+--------------------------------------------+
| log_bin | ON |
| log_bin_basename | /data/mysql_root/log/20146/mysql-bin |
| log_bin_index | /data/mysql_root/log/20146/mysql-bin.index |
+---------------------------------+--------------------------------------------+
- 創建賬號canal，用于同步binlog
CREATE USER canal IDENTIFIED BY 'canal';
GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT ON . TO 'canal'@'%';
FLUSH PRIVILEGES;
二、Canal組件部署
前置條件：
Canal組件部署的機器需要跟ClickHouse服務和MySQL網路互通；
需要在機器上部署java8，配置JAVA_HOME、PATH等環境變數；

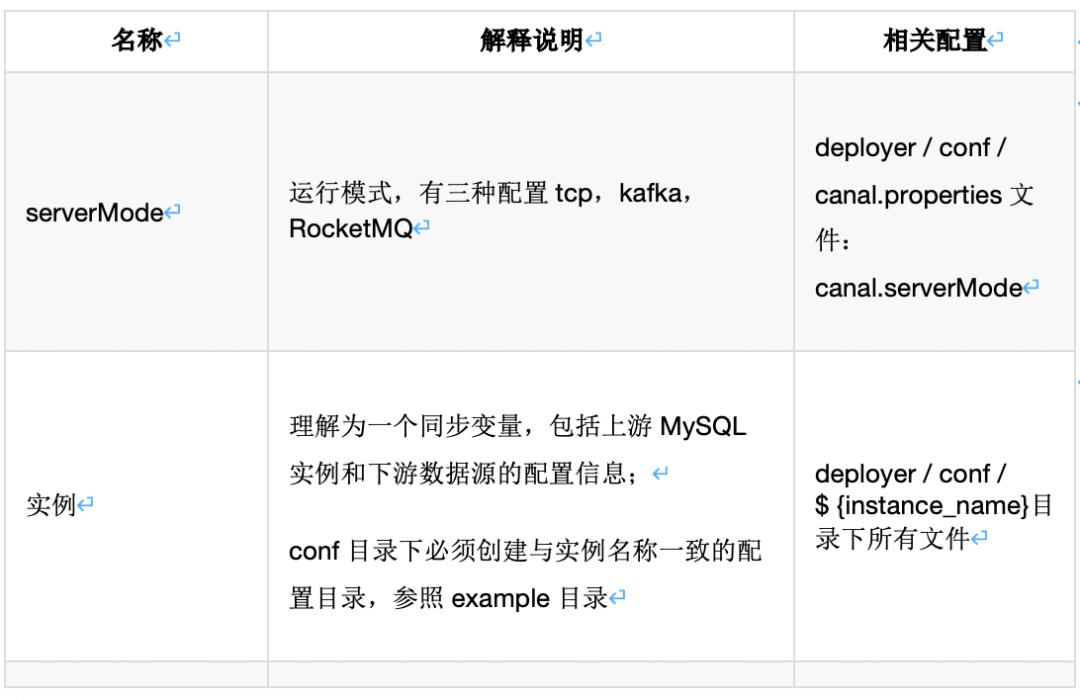

基本概念：
1. Canal-Server組件部署
Canal-Server的主要作用是訂閱binlog資訊并決議和定義instance相關資訊，建議每個Canal-Server行程對應一個MySQL實體；
1）下載canal.deployer-1.1.4.tar.gz，解壓
2）修改組態檔conf/canal.properties，需要關注的配置如下：
...
# 埠相關資訊，如果同一臺機器部署多個行程需要修改
canal.port = 11111
canal.metrics.pull.port = 11112
canal.admin.port = 11110
...
# 服務模式
canal.serverMode = tcp
...
# Kafka地址
canal.mq.servers = 172.21.48.11:9092
# 使用訊息佇列時 這兩個值必須為true
canal.mq.flatMessage = true
canal.mq.flatMessage.onlyData = https://www.cnblogs.com/tencentdb/p/true
...
# instance串列，conf目錄下必須有同名的目錄
canal.destinations = example,example2
3）配置instance
可以參照example新增新的instance，主要修改組態檔conf/${instance_name}/instance.properties檔案，
樣例1: 同步某個資料庫的以XX前綴開頭的表
訂閱 172.21.48.35的MySQL的testdb資料庫中的以tb_開頭的表的資料變更（例如tb_20200801 、 tb_20200802等），主要的步驟如下：
步驟1：創建example2實體：cddeployer/conf && cp -r example example2
步驟2：修改deployer/conf/example2/instance.properties檔案
...
# 上游MySQL實體地址
canal.instance.master.address=172.21.48.35:3306
...
# 同步賬戶資訊
canal.instance.dbUsername=canal
canal.instance.dbPassword=canal
...
# 過濾資料庫名稱和表名
canal.instance.filter.regex=testdb\\.tb_.*,
步驟3：在conf/canal.properties中修改 canal.destinations ，新增example2
樣例2: 同步多個資料庫的以XX前綴開頭的表，且輸出到Kafka
訂閱 172.21.48.35的MySQL的empdb_0資料庫的employees_20200801表，empdb_1資料庫的employees_20200802表，并且資料寫入Kafka；
步驟1：創建example2實體：cddeployer/conf && cp -r example example3
步驟2：修改deployer/conf/example3/instance.properties檔案
...
# 上游MySQL實體地址
canal.instance.master.address=172.21.48.35:3306
...
# 同步賬戶資訊
canal.instance.dbUsername=canal
canal.instance.dbPassword=canal
...
# 過濾資料庫名稱和表名
canal.instance.filter.regex=empdb_.*\\.employees_.*
...
# Kafka的topic名稱和匹配的規則
canal.mq.dynamicTopic=employees_topic:empdb_.*\\.employees_.*
canal.mq.partition=0
# Kafka topic的磁區數目(即partition數目）
canal.mq.partitionsNum=3
# 根據employees_開頭的表中的 emp_no欄位來進行資料hash，分布到不同的partition
canal.mq.partitionHash=empdb_.*\\.employees_.*:emp_no
步驟3：在Kafka中新建topic employees_topic，指定磁區數目為3
步驟4：在conf/canal.properties中修改 canal.destinations ，新增example3；修改服務模式為kafka，配置kafka相關資訊；
# 服務模式
canal.serverMode = kafka
...
# Kafka地址
canal.mq.servers = 172.21.48.11:9092
# 使用訊息佇列時 這兩個值必須為true
canal.mq.flatMessage = true
canal.mq.flatMessage.onlyData = https://www.cnblogs.com/tencentdb/p/true
...
# instance串列，conf目錄下必須有同名的目錄
canal.destinations = example,example2,example3
2. Canal-Adapter組件部署(只針對方案一)
Canal-Adapter的主要作用是通過JDBC介面寫入ClickHouse資料，可以配置多個表的寫入；
1）下載canal.adapter-1.1.4.tar.gz，解壓；
2）在lib目錄下新增clickhouse驅動jar包及httpclient的jar包 httpcore-4.4.13.jar、httpclient-4.3.3.jar、clickhouse-jdbc-0.2.4.jar；
3）修改組態檔conf/application.yml檔案，修改canalServerHost、srcDataSources、canalAdapters的配置；
server:
port: 8081
spring:
jackson:
date-format: yyyy-MM-dd HH????ss
time-zone: GMT+8
default-property-inclusion: non_null
canal.conf:
mode: tcp
canalServerHost: 127.0.0.1:11111 # canal-server的服務地址
batchSize: 500
syncBatchSize: 1000
retries: 0
timeout:
accessKey:
secretKey:
# MySQL的配置，修改用戶名密碼及制定資料庫
srcDataSources:
defaultDS:
url: jdbc:mysql://172.21.48.35:3306
username: root
password: yourpasswordhere
canalAdapters:
- instance: example
groups:
- groupId: g1
outerAdapters:
- name: logger
- name: rdb
key: mysql1
# clickhouse的配置，修改用戶名密碼資料庫
properties:
jdbc.driverClassName: ru.yandex.clickhouse.ClickHouseDriver
jdbc.url: jdbc:clickhouse://172.21.48.18:8123
jdbc.username: default
jdbc.password:
4）修改組態檔conf/rdb/mytest_user.yml檔案
dataSourceKey: defaultDS
destination: example
groupId: g1
outerAdapterKey: mysql1
concurrent: true
dbMapping:
database: testdb
mirrorDb: true
上述的組態檔中，由于開啟了mirrorDb: true，目的端的ClickHouse必須有相同的資料庫名和表名，
樣例1：源資料庫與目標資料庫名字不同，源表名與目標表名不同
修改adapter的conf/rdb/mytest_user.yml組態檔，指定源資料庫和目標資料庫
dataSourceKey: defaultDS
destination: example
groupId: g1
outerAdapterKey: mysql1
concurrent: true
dbMapping:
database: source_database_name
table: source_table
targetTable: destination_database_name.destination_table
targetColumns:
id:
name:
commitBatch: 3000 # 批量提交的大小
樣例2：多個源資料庫表寫入目的端的同一張表
在conf/rdb 目錄配置多個yml檔案，分別指明不同的table名稱，
Kafka 服務配置
一、調整合理的producer引數

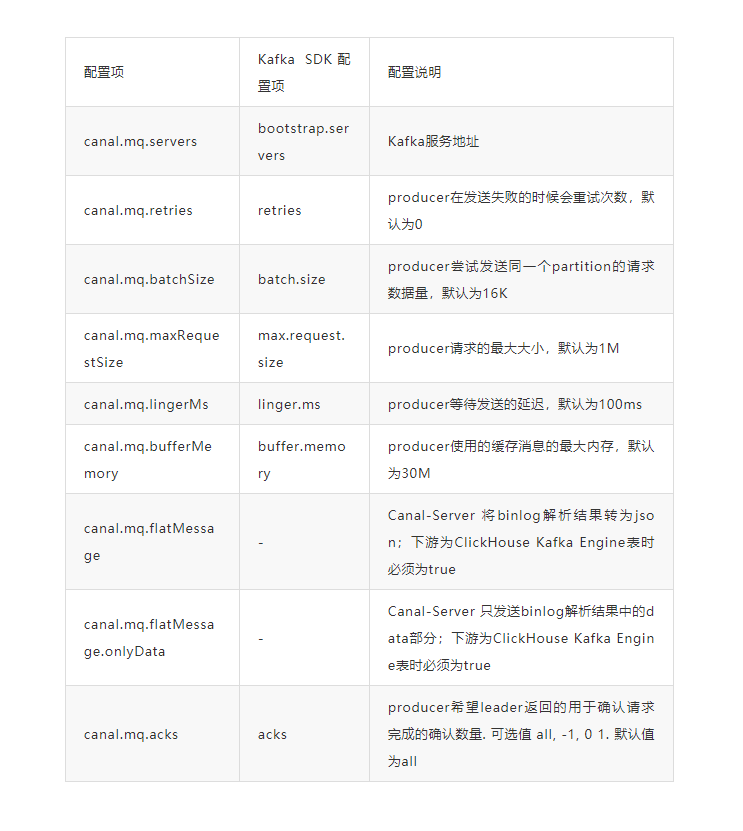

確認Canal-Server里的canal.properties檔案，重要引數見下表；
二、新建相關的topic名稱
根據Canal-Server里instance里組態檔instance.properties，注意磁區數目與canal.mq.partitionsNum 保持一致；
partition數目需要考慮以下因素：
-
上游的MySQL的資料量，原則上資料寫入量越大，應該分配更多的partition數目；
-
考慮下游ClickHouse的實體數目，topic的partition磁區總數 最好 不大于 下游ClickHouse的總實體數目，保證每個ClickHouse實體都能至少分配到一個partition；
ClickHouse服務配置
根據上游MySQL實體的表的schema新建資料表；
引入Kafka時需要額外新建Engine=Kafka的外表以及相關的物化視圖表；
建議：
-
為每個外表新增不同的 kafka_group_name，防止相互影響；
-
設定kafka_skip_broken_messages 引數為合理值，遇到無法決議資料會跳過；
-
設定合理的kafka_num_consumers值，最好保證所有ClickHouse實體該值的總和大于 topic的partition數目；
新建相關的分布式查詢表；
服務啟動
啟動相關的Canal組件行程；
-
canal-server: sh bin/startup.sh
-
canal-adapter: sh bin/startup.sh
在MySQL中插入資料，觀察日志是否可以正常運行；
如果使用Kafka，可以通過kafka-console-consumer.sh腳本觀察binlog資料決議；
觀察ClickHouse資料表中是否正常寫入資料；
實際案例
需求：實時同步MySQL實體的empdb_0.employees_20200801表和empdb_1.employees_20200802資料表
方案：使用方案二
環境及引數：
| MySQL地址 | 172.21.48.35:3306 |
|---|---|
| CKafka地址 | 172.21.48.11:9092 |
| Canal instance名稱 | employees |
| Kafka目的topic | employees_topic |
1.在MySQL新建相關表
# MySQL表的建表陳述句
CREATE DATABASE `empdb_0`;
CREATE DATABASE `empdb_1`;
CREATE TABLE `empdb_0`.`employees_20200801` (
`emp_no` int(11) NOT NULL,
`birth_date` date NOT NULL,
`first_name` varchar(14) NOT NULL,
`last_name` varchar(16) NOT NULL,
`gender` enum('M','F') NOT NULL,
`hire_date` date NOT NULL,
PRIMARY KEY (`emp_no`)
);
CREATE TABLE `empdb_1`.`employees_20200802` (
`emp_no` int(11) NOT NULL,
`birth_date` date NOT NULL,
`first_name` varchar(14) NOT NULL,
`last_name` varchar(16) NOT NULL,
`gender` enum('M','F') NOT NULL,
`hire_date` date NOT NULL,
PRIMARY KEY (`emp_no`)
);
2. Canal-Server配置
步驟1. 修改conf/canal.properties檔案
canal.serverMode = kafka
...
canal.destinations = example,employees
...
canal.mq.servers = 172.21.48.11:9092
canal.mq.retries = 0
canal.mq.batchSize = 16384
canal.mq.maxRequestSize = 1048576
canal.mq.lingerMs = 100
canal.mq.bufferMemory = 33554432
canal.mq.canalBatchSize = 50
canal.mq.canalGetTimeout = 100
canal.mq.flatMessage = true
canal.mq.flatMessage.onlyData = https://www.cnblogs.com/tencentdb/p/true
canal.mq.compressionType = none
canal.mq.acks = all
canal.mq.producerGroup = cdbproducer
canal.mq.accessChannel = local
...
步驟2. 新增employees實體，修改employees/instances.properties配置
...
canal.instance.master.address=172.21.48.35:3306
...
canal.instance.dbUsername=canal
canal.instance.dbPassword=canal
...
canal.instance.filter.regex=empdb_.*\\.employees_.*
...
canal.mq.dynamicTopic=employees_topic:empdb_.*\\.employees_.*
canal.mq.partition=0
canal.mq.partitionsNum=3
canal.mq.partitionHash=empdb_.*\\.employees_.*:emp_no
3. Kafka配置
4. 新增topic employees_topic，磁區數為3
5. ClickHouse建表
CREATE DATABASE testckdb ON CLUSTER default_cluster;
CREATE TABLE IF NOT EXISTS testckdb.ck_employees ON CLUSTER default_cluster (
`emp_no` Int32,
`birth_date` String,
`first_name` String,
`last_name` String,
`gender` String,
`hire_date` String
) ENGINE=MergeTree() ORDER BY (emp_no)
SETTINGS index_granularity = 8192;
CREATE TABLE IF NOT EXISTS testckdb.ck_employees_stream ON CLUSTER default_cluster (
`emp_no` Int32,
`birth_date` String,
`first_name` String,
`last_name` String,
`gender` String,
`hire_date` String
) ENGINE = Kafka()
SETTINGS
kafka_broker_list = '172.21.48.11:9092',
kafka_topic_list = 'employees_topic',
kafka_group_name = 'employees_group',
kafka_format = 'JSONEachRow',
kafka_skip_broken_messages = 1024,
kafka_num_consumers = 1;
CREATE MATERIALIZED VIEW IF NOT EXISTS testckdb.ck_employees_mv ON CLUSTER default_cluster TO testckdb.ck_employees(
`emp_no` Int32,
`birth_date` String,
`first_name` String,
`last_name` String,
`gender` String,
`hire_date` String
) AS SELECT
`emp_no`,
`birth_date`,
`first_name`,
`last_name`,
`gender`,
`hire_date`
FROM
testckdb.ck_employees_stream;
CREATE TABLE IF NOT EXISTS testckdb.ck_employees_dis ON CLUSTER default_cluster AS testckdb.ck_employees
ENGINE=Distributed(default_cluster, testckdb, ck_employees);
6. 啟動Canal-Server服務
MySQL實體上游插入資料，觀察資料是否在Canal-Server決議正常，是否在ClickHouse中完成同步，
