圖解Janusgraph系列-并發安全：鎖機制（本地鎖+分布式鎖）分析

大家好，我是洋仔，JanusGraph圖解系列文章，實時更新~

圖資料庫文章總目錄：

整理所有圖相關文章，請移步(超鏈)：圖資料庫系列-文章總目錄
地址：https://liyangyang.blog.csdn.net/article/details/111031257

原始碼分析相關可查看github（碼文不易，求個star~）： https://github.com/YYDreamer/janusgraph

下述流程高清大圖地址：https://www.processon.com/view/link/5f471b2e7d9c086b9903b629

版本：JanusGraph-0.5.2

轉載文章請保留以下宣告：

作者：洋仔聊編程
微信公眾號：匠心Java
原文地址：https://liyangyang.blog.csdn.net/

在分布式系統中，難免涉及到對同一資料的并發操作，如何保證分布式系統中資料的并發安全呢？分布式鎖！

一：分布式鎖

常用的分布式鎖實作方式：

1、基于資料庫實作分布式鎖

? 針對于資料庫實作的分布式鎖，如mysql使用使用for update共同競爭一個行鎖來實作；在JanusGraph中，也是基于資料庫實作的分布式鎖，這里的資料庫指的是我們當前使用的第三方backend storage，具體的實作方式也和mysql有所不同，具體我們會在下文分析

2、基于Redis實作的分布式鎖

? 基于lua腳本+setNx實作

3、基于zk實作的分布式鎖

? 基于znode的有序性和臨時節點+zk的watcher機制實作

4、MVCC多版本并發控制樂觀鎖實作

本文主要介紹Janusgraph的鎖機制，其他的實作機制就不在此做詳解了

下面我們來分析一下JanusGraph的鎖機制實作~

二：JanusGraph鎖機制

在JanusGraph中使用的鎖機制是：本地鎖 + 分布式鎖來實作的；

2.1 一致性行為

在JanusGraph中主要有三種一致性修飾詞(Consistency Modifier)來表示3種不同的一致性行為，來控制圖庫使用程序中的并發問題的控制程度；

public enum ConsistencyModifier {
    DEFAULT,
    LOCK,
    FORK
}

原始碼中ConsistencyModifier列舉類主要作用：用于控制JanusGraph在最終一致或其他非事務性后端系統上的一致性行為！其作用分別為：

DEFAULT：默認的一致性行為，不使用分布式鎖進行控制，對配置的存盤后端使用由封閉事務保證的默認一致性模型，一致性行為主要取決于存盤后端的配置以及封閉事務的（可選）配置；無需顯示配置即可使用
LOCK：在存盤后端支持鎖的前提下，顯示的獲取分布式鎖以保證一致性！確切的一致性保證取決于所配置的鎖實作；需management.setConsistency(element, ConsistencyModifier.LOCK);陳述句進行配置
FORK：只適用于multi-edges和list-properties兩種情況下使用；使JanusGraph修改資料時，采用先洗掉后添加新的邊/屬性的方式，而不是覆寫現有的邊/屬性，從而避免潛在的并發寫入沖突；需management.setConsistency(element, ConsistencyModifier.FORK);進行配置

LOCK

在查詢或者插入資料時，是否使用分布式鎖進行并發控制，在圖shcema的創建程序中，如上述可以通過配置schema元素為ConsistencyModifier.LOCK方式控制并發，則在使用程序中就會用分布式鎖進行并發控制；

為了提高效率，JanusGraph默認不使用鎖定，因此，用戶必須為定義一致性約束的每個架構元素決定是否使用鎖定，

使用JanusGraphManagement.setConsistency（element，ConsistencyModifier.LOCK）顯式啟用對架構元素的鎖定

代碼如下所示：

mgmt = graph.openManagement()
name = mgmt.makePropertyKey('consistentName').dataType(String.class).make()
index = mgmt.buildIndex('byConsistentName', Vertex.class).addKey(name).unique().buildCompositeIndex()
mgmt.setConsistency(name, ConsistencyModifier.LOCK) // Ensures only one name per vertex
mgmt.setConsistency(index, ConsistencyModifier.LOCK) // Ensures name uniqueness in the graph
mgmt.commit()

FORK

由于邊緣作為單個記錄存盤在基礎存盤后端中，因此同時修改單個邊緣將導致沖突，

FORK就是為了代替LOCK，可以將邊緣標簽配置為使用ConsistencyModifier.FORK，

下面的示例創建一個新的edge label，并將其設定為ConsistencyModifier.FORK

mgmt = graph.openManagement()
related = mgmt.makeEdgeLabel('related').make()
mgmt.setConsistency(related, ConsistencyModifier.FORK)
mgmt.commit()

經過上述配置后，修改標簽配置為FORK的edge時，操作步驟為：

首先，洗掉該邊
將修改后的邊作為新邊添加

因此，如果兩個并發事務修改了同一邊緣，則提交時將存在邊緣的兩個修改后的副本，可以在查詢遍歷期間根據需要解決這些副本，

注意edge fork僅適用于MULTI edge，具有多重性約束的邊緣標簽不能使用此策略，因為非MULTI的邊緣標簽定義中內置了一個唯一性約束，該約束需要顯式鎖定或使用基礎存盤后端的沖突解決機制

下面我們具體來看一下janusgrph的鎖機制的實作：

2.2 LoackID

在介紹鎖機制之前，先看一下鎖應該鎖什么東西呢？

我們都知道在janusgraph的底層存盤中，vertexId作為Rowkey，屬性和邊存盤在cell中，由column+value組成

當我們修改節點的屬性和邊+邊的屬性時，很明顯只要鎖住對應的Rowkey + Column即可；

在Janusgraph中，這個鎖的標識的基礎部分就是LockID：

LockID = RowKey + Column

原始碼如下：

KeyColumn lockID = new KeyColumn(key, column);

2.3 本地鎖

本地鎖是在任何情況下都需要獲取的一個鎖，只有獲取成功后，才會進行下述分布式鎖的獲取！

本地鎖是基于圖實體維度存在的；主要作用是保證當前圖實體下的操作中無沖突！

本地鎖的實作是通過ConcurrentHashMap資料結構來實作的，在圖實體維度下唯一；

基于當前事務+lockId來作為鎖標識；

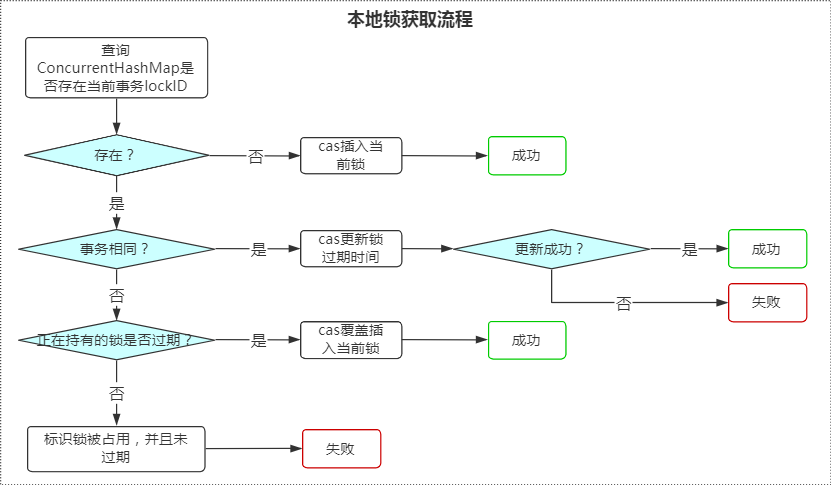

獲取的主要流程：

結合原始碼如下：

上述圖建議依照原始碼一塊分析，原始碼在LocalLockMediator類中的下述方法，下面原始碼分析模塊會詳細分析

    public boolean lock(KeyColumn kc, T requester, Instant expires) {
    }

引入本地鎖機制，主要目的： 在圖實體維度來做一層鎖判斷，減少分布式鎖的并發沖突，減少分布式鎖帶來的性能消耗

2.4 分布式鎖

在本地鎖獲取成功之后才會去嘗試獲取分布式鎖；

分布式鎖的獲取整體分為兩部分流程：

分布式鎖資訊插入
分布式鎖資訊狀態判斷

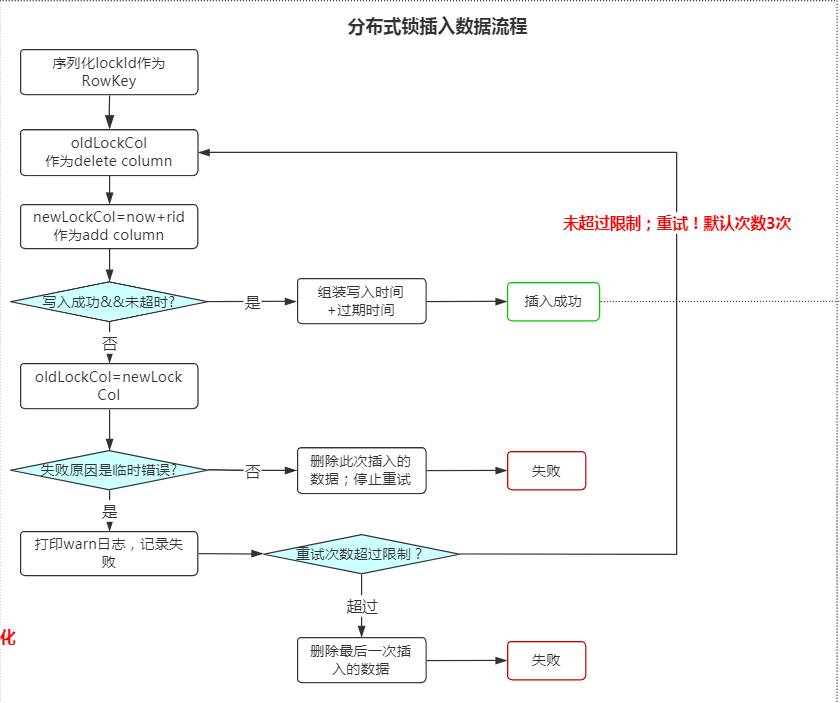

分布式鎖資訊插入

該部分主要是通過lockID來構造要插入的Rowkey和column并將資料插入到hbase中；插入成功即表示這部分處理成功！

具體流程如下：

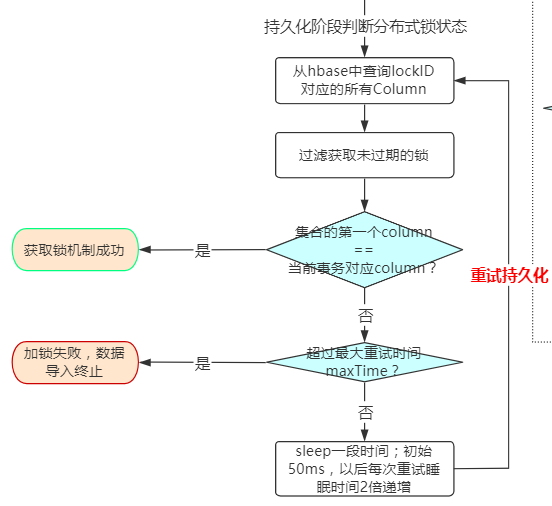

分布式鎖資訊狀態判斷

該部分在上一部分完成之后才會進行，主要是判斷分布式鎖是否獲取成功！

查詢出當前hbase中對應Rowkey的所有column，過濾未過期的column集合，比對集合的第一個column是否等于當前事務插入的column；

等于則獲取成功！不等于則獲取失敗！

具體流程如下：

三：原始碼分析與整體流程

原始碼分析已經push到github：https://github.com/YYDreamer/janusgraph

1、獲取鎖的入口

    public void acquireLock(StaticBuffer key, StaticBuffer column, StaticBuffer expectedValue, StoreTransaction txh) throws BackendException {
        // locker是一個一致性key鎖物件
        if (locker != null) {
            // 獲取當前事務物件
            ExpectedValueCheckingTransaction tx = (ExpectedValueCheckingTransaction) txh;
            // 判斷：當前的獲取鎖操作是否當前事務的操作中存在增刪改的操作
            if (tx.isMutationStarted())
                throw new PermanentLockingException("Attempted to obtain a lock after mutations had been persisted");
            // 使用key+column組裝為lockID，供下述加鎖使用！！！！！
            KeyColumn lockID = new KeyColumn(key, column);
            log.debug("Attempting to acquireLock on {} ev={}", lockID, expectedValue);
            // 獲取本地當前jvm行程中的寫鎖（看下述的 1：寫鎖獲取分析）
            // （此處的獲取鎖只是將對應的KLV存盤到Hbase中！存盤成功并不代表獲取鎖成功）
            // 1. 獲取成功（等同于存盤成功）則繼續執行
            // 2. 獲取失敗（等同于存盤失敗），會拋出例外，拋出到最上層，列印錯誤日志“Could not commit transaction ["+transactionId+"] due to exception” 并拋出對應的例外，本次插入資料結束
            locker.writeLock(lockID, tx.getConsistentTx());
            // 執行前提：上述獲取鎖成功！
            // 存盤期望值，此處為了實作當相同的key + value + tx多個加鎖時，只處理第一個
            // 存盤在事務物件中，標識在commit判斷鎖是否獲取成功時，當前事務插入的是哪個鎖資訊
            tx.storeExpectedValue(this, lockID, expectedValue);
        } else {
            // locker為空情況下，直接拋出一個運行時例外，終止程式
            store.acquireLock(key, column, expectedValue, unwrapTx(txh));
        }
    }

2、執行 locker.writeLock(lockID, tx.getConsistentTx()) 觸發鎖獲取

    public void writeLock(KeyColumn lockID, StoreTransaction tx) throws TemporaryLockingException, PermanentLockingException {

        if (null != tx.getConfiguration().getGroupName()) {
            MetricManager.INSTANCE.getCounter(tx.getConfiguration().getGroupName(), M_LOCKS, M_WRITE, M_CALLS).inc();
        }

        // 判斷當前事務是否在圖實體的維度 已經占據了lockID的鎖
        // 此處的lockState在一個事務成功獲取本地鎖+分布式鎖后，以事務為key、value為map，其中key為lockID，value為加鎖狀態（開始時間、過期時間等）
        if (lockState.has(tx, lockID)) {
            log.debug("Transaction {} already wrote lock on {}", tx, lockID);
            return;
        }

        // 當前事務沒有占據lockID對應的鎖
        // 進行(lockLocally(lockID, tx） 本地加鎖鎖定操作，
        if (lockLocally(lockID, tx)) {
            boolean ok = false;
            try {
                // 在本地鎖獲取成功的前提下：
                // 嘗試獲取基于Hbase實作的分布式鎖；
                // 注意！！！（此處的獲取鎖只是將對應的KLV存盤到Hbase中！存盤成功并不代表獲取鎖成功）
                S stat = writeSingleLock(lockID, tx);
                // 獲取鎖分布式鎖成功后（即寫入成功后），更新本地鎖的過期時間為分布式鎖的過期時間
                lockLocally(lockID, stat.getExpirationTimestamp(), tx); // update local lock expiration time
                // 將上述獲取的鎖，存盤在標識當前存在鎖的集合中Map<tx,Map<lockID,S>>，  key為事務、value中的map為當前事務獲取的鎖，key為lockID，value為當前獲取分布式鎖的ConsistentKeyStatus（一致性密匙狀態）物件
                lockState.take(tx, lockID, stat);
                ok = true;
            } catch (TemporaryBackendException tse) {
                // 在獲取分布式鎖失敗后，捕獲該例外，并拋出該例外
                throw new TemporaryLockingException(tse);
            } catch (AssertionError ae) {
                // Concession to ease testing with mocks & behavior verification
                ok = true;
                throw ae;
            } catch (Throwable t) {
                // 出現底層存盤錯誤！ 則直接加鎖失敗！
                throw new PermanentLockingException(t);
            } finally {
                // 判斷是否成功獲取鎖，沒有獲分布式鎖的，則釋放本地鎖
                if (!ok) {
                    // 沒有成功獲取鎖，則釋放本地鎖
                    // lockState.release(tx, lockID); // has no effect
                    unlockLocally(lockID, tx);
                    if (null != tx.getConfiguration().getGroupName()) {
                        MetricManager.INSTANCE.getCounter(tx.getConfiguration().getGroupName(), M_LOCKS, M_WRITE, M_EXCEPTIONS).inc();
                    }
                }
            }
        } else {
            // 如果獲取本地鎖失敗，則直接拋出例外，不進行重新本地爭用

            // Fail immediately with no retries on local contention
            throw new PermanentLockingException("Local lock contention");
        }
    }

包含兩個部分：

本地鎖的獲取lockLocally(lockID, tx)
分布式鎖的獲取writeSingleLock(lockID, tx) 注意此處只是將鎖資訊寫入到Hbase中，并不代表獲取分布式鎖成功，只是做了上述介紹的第一個階段分布式鎖資訊插入

3、本地鎖獲取 lockLocally(lockID, tx)

  public boolean lock(KeyColumn kc, T requester, Instant expires) {
        assert null != kc;
        assert null != requester;

        final StackTraceElement[] acquiredAt = log.isTraceEnabled() ?
                new Throwable("Lock acquisition by " + requester).getStackTrace() : null;

        // map的value，以事務為核心
        final AuditRecord<T> audit = new AuditRecord<>(requester, expires, acquiredAt);
        //  ConcurrentHashMap實作locks, 以lockID為key，事務為核心value
        final AuditRecord<T> inMap = locks.putIfAbsent(kc, audit);

        boolean success = false;

        // 代表當前map中不存在lockID，標識著鎖沒有被占用，成功獲取鎖
        if (null == inMap) {
            // Uncontended lock succeeded
            if (log.isTraceEnabled()) {
                log.trace("New local lock created: {} namespace={} txn={}",
                    kc, name, requester);
            }
            success = true;
        } else if (inMap.equals(audit)) {
            // 代表當前存在lockID，比對舊value和新value中的事務物件是否是同一個
            // requester has already locked kc; update expiresAt
            // 上述判斷后，事務物件為同一個，標識當前事務已經獲取這個lockID的鎖；
            // 1. 這一步進行cas替換，作用是為了重繪過期時間
            // 2. 并發處理，如果因為鎖過期被其他事務占據，則占用鎖失敗
            success = locks.replace(kc, inMap, audit);
            if (log.isTraceEnabled()) {
                if (success) {
                    log.trace("Updated local lock expiration: {} namespace={} txn={} oldexp={} newexp={}",
                        kc, name, requester, inMap.expires, audit.expires);
                } else {
                    log.trace("Failed to update local lock expiration: {} namespace={} txn={} oldexp={} newexp={}",
                        kc, name, requester, inMap.expires, audit.expires);
                }
            }
        } else if (0 > inMap.expires.compareTo(times.getTime())) {
            // 比較過期時間，如果鎖已經過期，則當前事務可以占用該鎖

            // the recorded lock has expired; replace it
            // 1. 當前事務占用鎖
            // 2. 并發處理，如果因為鎖過期被其他事務占據，則占用鎖失敗
            success = locks.replace(kc, inMap, audit);
            if (log.isTraceEnabled()) {
                log.trace("Discarding expired lock: {} namespace={} txn={} expired={}",
                    kc, name, inMap.holder, inMap.expires);
            }
        } else {
            // 標識：鎖被其他事務占用，并且未過期，則占用鎖失敗
            // we lost to a valid lock
            if (log.isTraceEnabled()) {
                log.trace("Local lock failed: {} namespace={} txn={} (already owned by {})",
                    kc, name, requester, inMap);
                log.trace("Owner stacktrace:\n        {}", Joiner.on("\n        ").join(inMap.acquiredAt));
            }
        }

        return success;
    }

如上述介紹，本地鎖的實作是通過ConcurrentHashMap資料結構來實作的，在圖實體維度下唯一！

4、分布式鎖獲取第一個階段：分布式鎖資訊插入

    protected ConsistentKeyLockStatus writeSingleLock(KeyColumn lockID, StoreTransaction txh) throws Throwable {

        // 組裝插入hbase資料的Rowkey
        final StaticBuffer lockKey = serializer.toLockKey(lockID.getKey(), lockID.getColumn());
        StaticBuffer oldLockCol = null;

        // 進行嘗試插入 ，默認嘗試次數3次
        for (int i = 0; i < lockRetryCount; i++) {
            // 嘗試將資料插入到hbase中；oldLockCol表示要洗掉的column代表上一次嘗試插入的資料
            WriteResult wr = tryWriteLockOnce(lockKey, oldLockCol, txh);
            // 如果插入成功
            if (wr.isSuccessful() && wr.getDuration().compareTo(lockWait) <= 0) {
                final Instant writeInstant = wr.getWriteTimestamp(); // 寫入時間
                final Instant expireInstant = writeInstant.plus(lockExpire);// 過期時間
                return new ConsistentKeyLockStatus(writeInstant, expireInstant); // 回傳插入物件
            }
            // 賦值當前的嘗試插入的資料，要在下一次嘗試時洗掉
            oldLockCol = wr.getLockCol();
            // 判斷插入失敗原因，臨時例外進行嘗試，非臨時例外停止嘗試！
            handleMutationFailure(lockID, lockKey, wr, txh);
        }
        // 處理在嘗試了3次之后還是沒插入成功的情況，洗掉最后一次嘗試插入的資料
        tryDeleteLockOnce(lockKey, oldLockCol, txh);
        // TODO log exception or successful too-slow write here
        // 拋出例外，標識匯入資料失敗
        throw new TemporaryBackendException("Lock write retry count exceeded");
    }

上述只是將鎖資訊插入，插入成功標識該流程結束

5、分布式鎖獲取第一個階段：分布式鎖鎖定是否成功判定

這一步，是在commit階段進行的驗證

    public void commit() throws BackendException {
        // 此方法內呼叫checkSingleLock 檢查分布式鎖的獲取結果
        flushInternal();
        tx.commit();
    }

最侄訓呼叫checkSingleLock方法，判斷獲取鎖的狀態！

    protected void checkSingleLock(final KeyColumn kc, final ConsistentKeyLockStatus ls,
                                   final StoreTransaction tx) throws BackendException, InterruptedException {

        // 檢查是否被檢查過
        if (ls.isChecked())
            return;

        // Slice the store
        KeySliceQuery ksq = new KeySliceQuery(serializer.toLockKey(kc.getKey(), kc.getColumn()), LOCK_COL_START,
            LOCK_COL_END);
        // 此處從hbase中查詢出鎖定的行的所有列！ 默認查詢重試次數3
        List<Entry> claimEntries = getSliceWithRetries(ksq, tx);

        // 從每個回傳條目的列中提取timestamp和rid，然后過濾出帶有過期時間戳的timestamp物件
        final Iterable<TimestampRid> iterable = Iterables.transform(claimEntries,
            e -> serializer.fromLockColumn(e.getColumnAs(StaticBuffer.STATIC_FACTORY), times));
        final List<TimestampRid> unexpiredTRs = new ArrayList<>(Iterables.size(iterable));
        for (TimestampRid tr : iterable) { // 過濾獲取未過期的鎖！
            final Instant cutoffTime = now.minus(lockExpire);
            if (tr.getTimestamp().isBefore(cutoffTime)) {
                ...
            }
            // 將還未過期的鎖記錄存盤到一個集合中
            unexpiredTRs.add(tr);
        }
        // 判斷當前tx是否成功持有鎖！ 如果我們插入的列是讀取的第一個列，或者前面的列只包含我們自己的rid（因為我們是在第一部分的前提下獲取的鎖，第一部分我們成功獲取了基于當前行程的鎖，所以如果rid相同，代表著我們也成功獲取到了當前的分布式鎖），那么我們持有鎖，否則，另一個行程持有該鎖，我們無法獲得鎖
        // 如果，獲取鎖失敗，拋出TemporaryLockingException例外！！！！ 拋出到頂層的mutator.commitStorage()處，最侄訓入失敗進行事務回滾等操作
        checkSeniority(kc, ls, unexpiredTRs);
        // 如果上述步驟未拋出例外，則標識當前的tx已經成功獲取鎖！
        ls.setChecked();
    }

四：整體流程

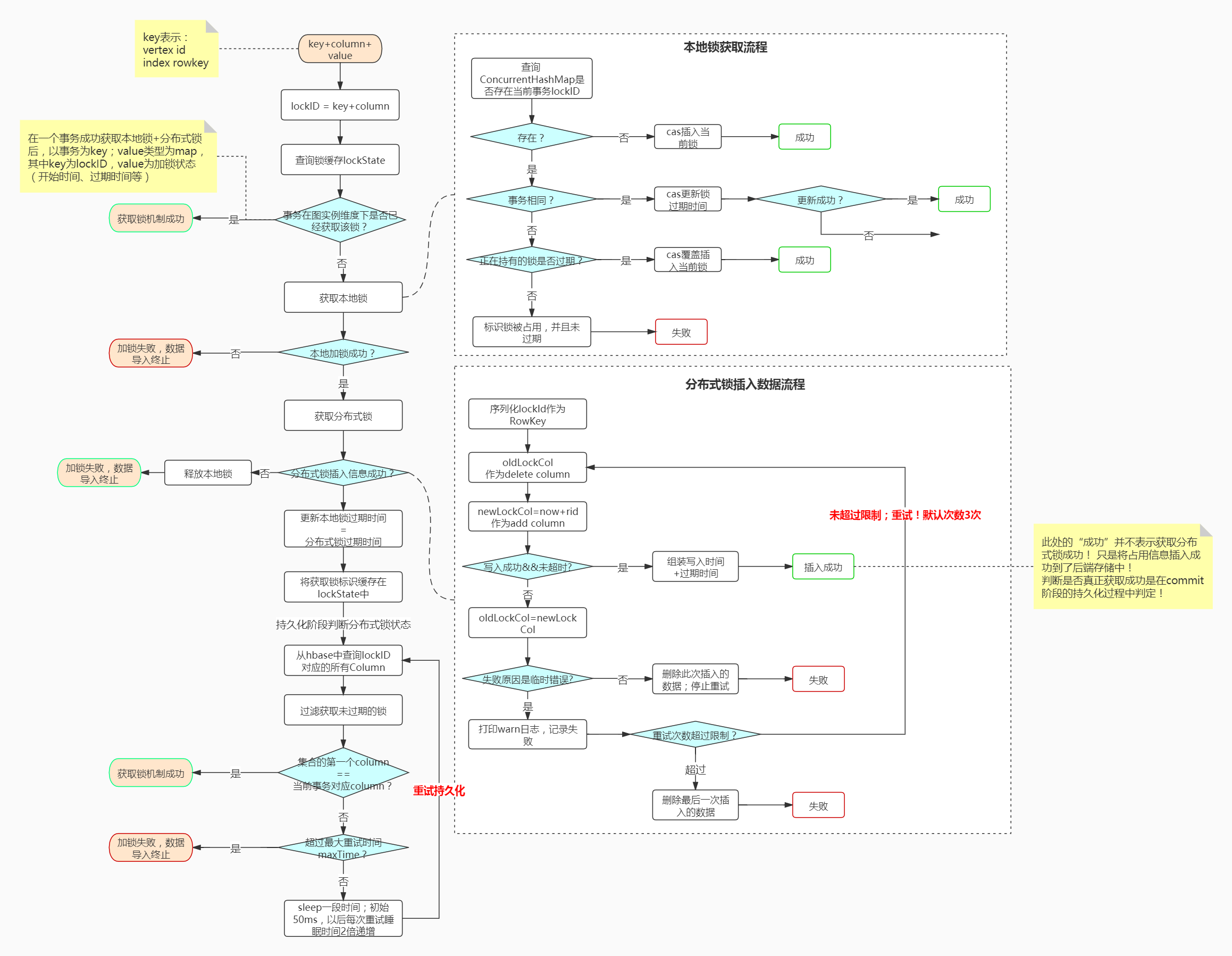

總流程如下圖：

整體流程為：

獲取本地鎖
獲取分布式鎖
1. 插入分布式鎖資訊
2. commit階段判斷分布式鎖獲取是否成功
獲取失敗，則重試

五：總結

JanusGraph的鎖機制主要是通過本地鎖+分布式鎖來實作分布式系統下的資料一致性；

分布式鎖的控制維度為：property、vertex、edge、index都可以；

JanusGraph支持在資料匯入時通過前面一致性行為部分所說的LOCK來開關分布式鎖：

LOCK：資料匯入時開啟分布式鎖保證分布式一致性
DEFAULT、FORK：資料匯入時關閉分布式鎖

是否開啟分布式鎖思考：

在開啟分布式鎖的情況下，資料匯入開銷非常大；如果是資料不是要求很高的一致性，并且資料量比較大，我們可以選擇關閉分布式鎖相關，來提高匯入速度；

然后，針對于小資料量的要求高一致性的資料，單獨開啟分布式鎖來保證資料安全；

另外，我們在不開啟分布式鎖定的情況下，可以通過針對于匯入的資料的充分探查來減少沖突！

針對于圖schema的元素開啟還是關閉分布式鎖，還是根據實際業務情況來決定，

本文有任何問題，可加博主微信或評論指出，感謝！

碼文不易，給個贊和star吧~

本文由博客群發一文多發等運營工具平臺 OpenWrite 發布

轉載請註明出處，本文鏈接：https://www.uj5u.com/shujuku/236497.html

標籤：其他

上一篇：抖音、快手資料采集和分析，告訴你抖音和快手最大的區別

下一篇：[Redis] 哈希表的Rehash機制

圖解Janusgraph系列-并發安全：鎖機制（本地鎖+分布式鎖）分析

圖解Janusgraph系列-并發安全：鎖機制（本地鎖+分布式鎖）分析

圖資料庫文章總目錄：

一：分布式鎖

二：JanusGraph鎖機制

2.1 一致性行為

LOCK

FORK

2.2 LoackID

2.3 本地鎖

2.4 分布式鎖

分布式鎖資訊插入

分布式鎖資訊狀態判斷

三：原始碼分析 與 整體流程

四：整體流程

五：總結

三：原始碼分析與整體流程
