1 Jprofile簡介

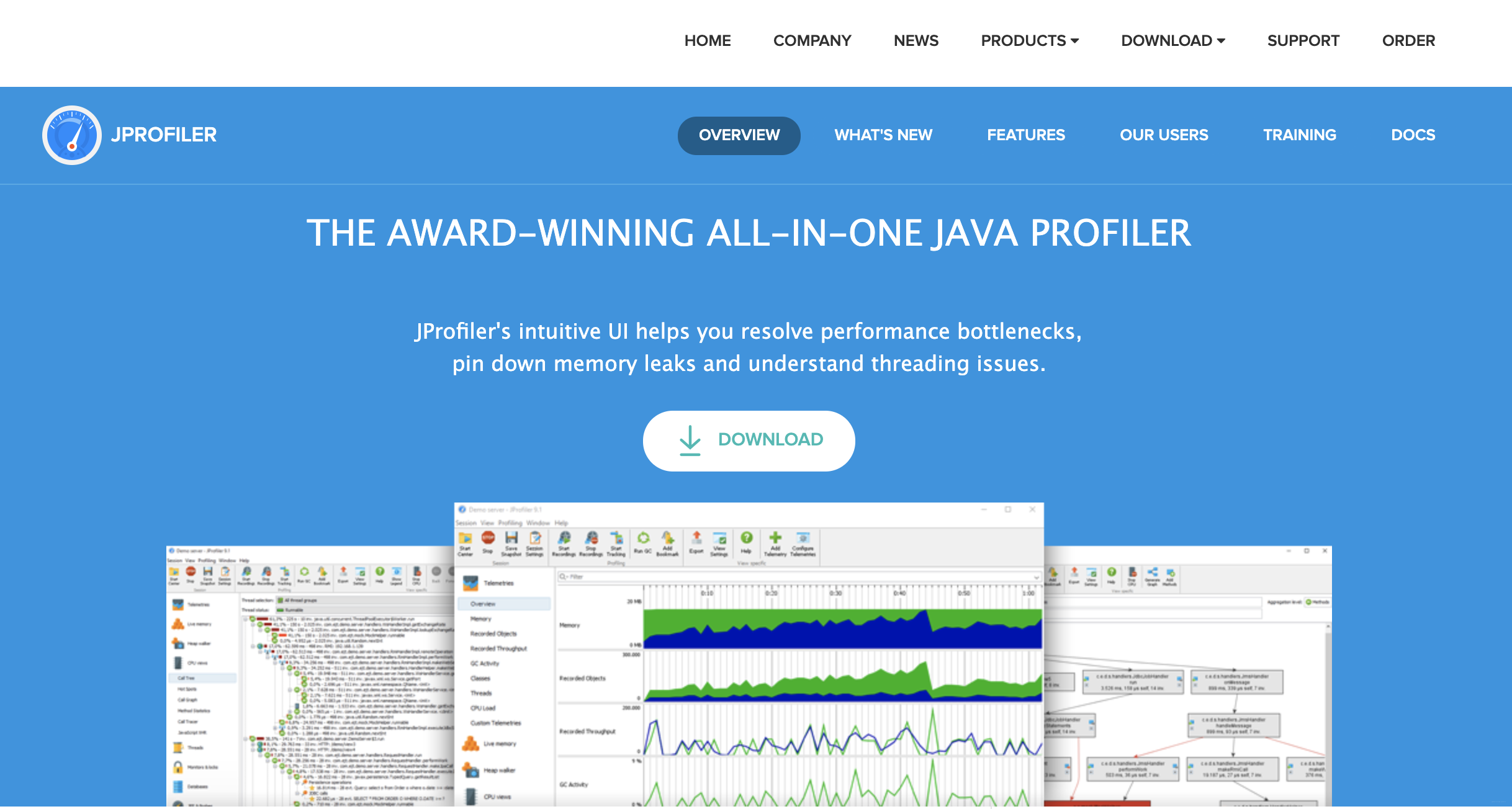

• 官網

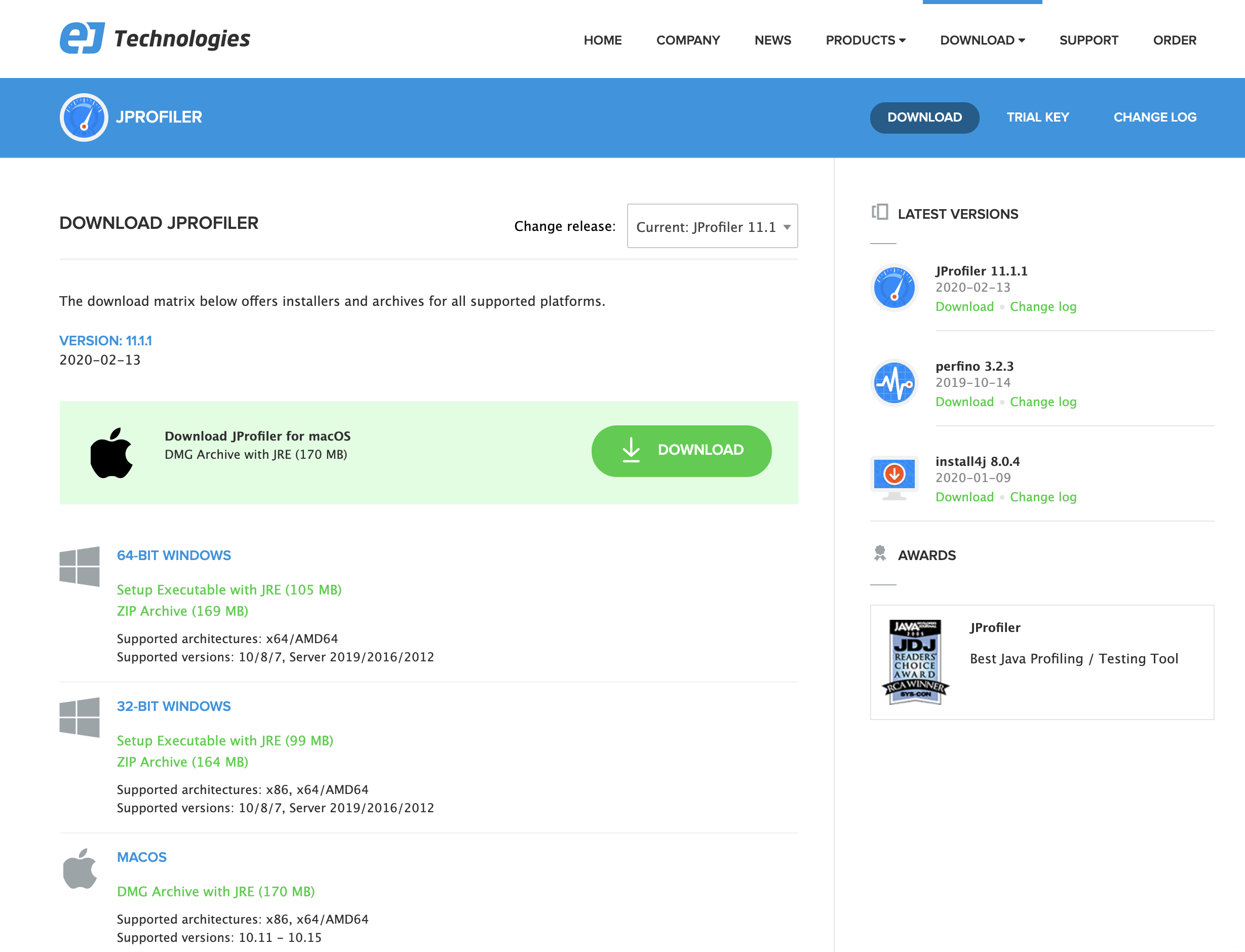

• 下載對應的系統版本即可


性能查看工具JProfiler，可用于查看java執行效率，查看執行緒狀態，查看記憶體占用與記憶體物件，還可以分析dump日志.

2 功能簡介

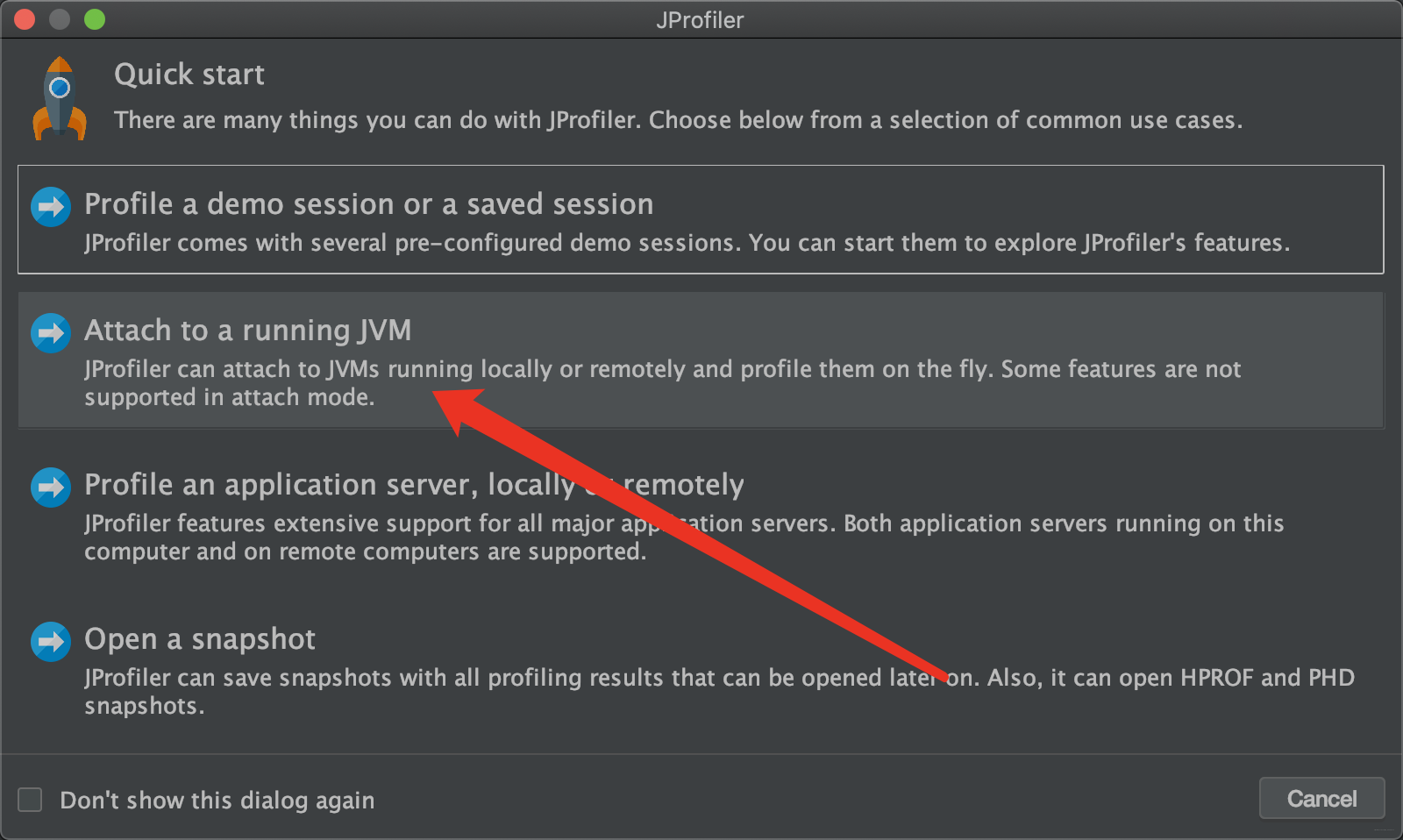

• 選擇attach to a locally running jvm

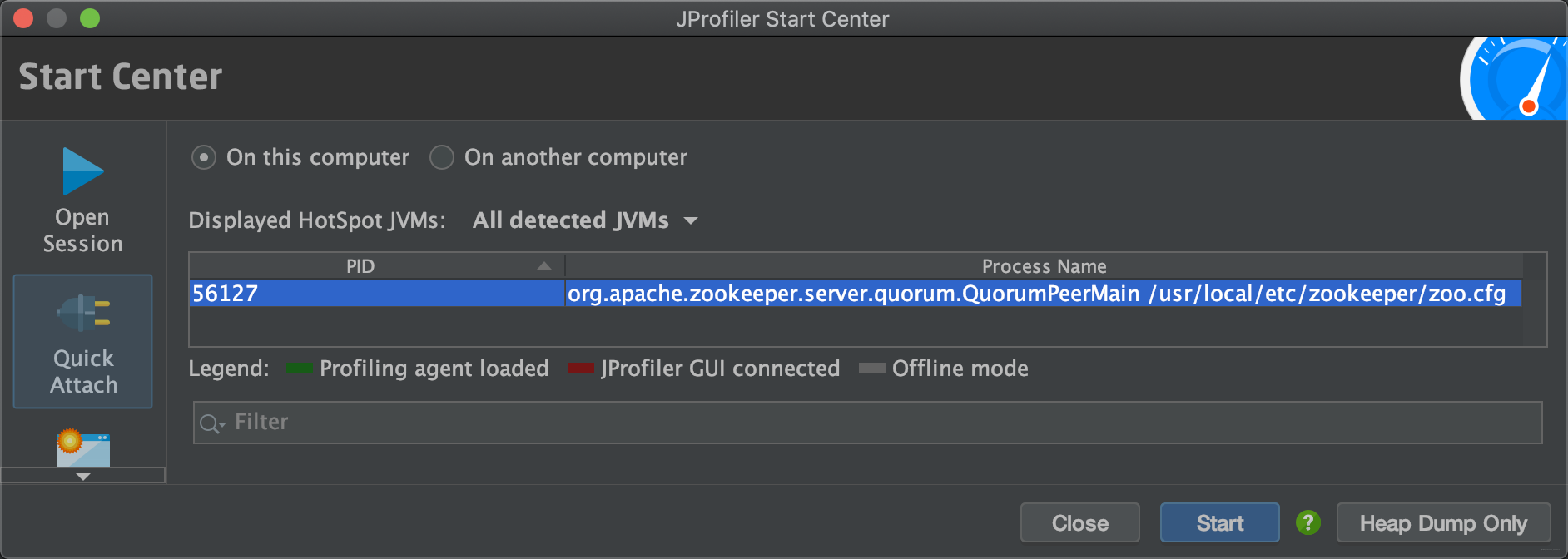

• 選擇需要查看運行的jvm，雙擊或者點擊start

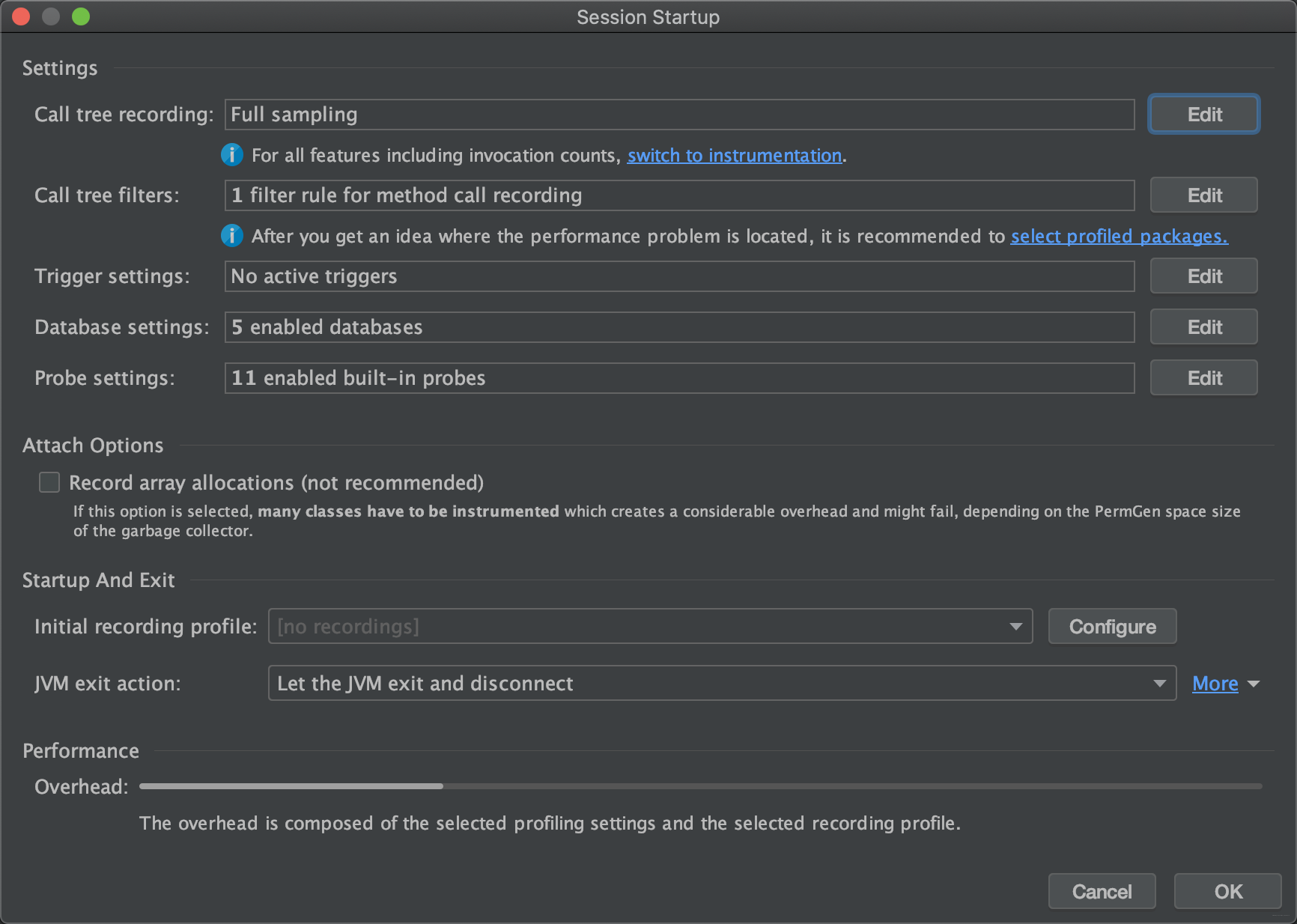

• 等待進度完成，彈出模式選擇

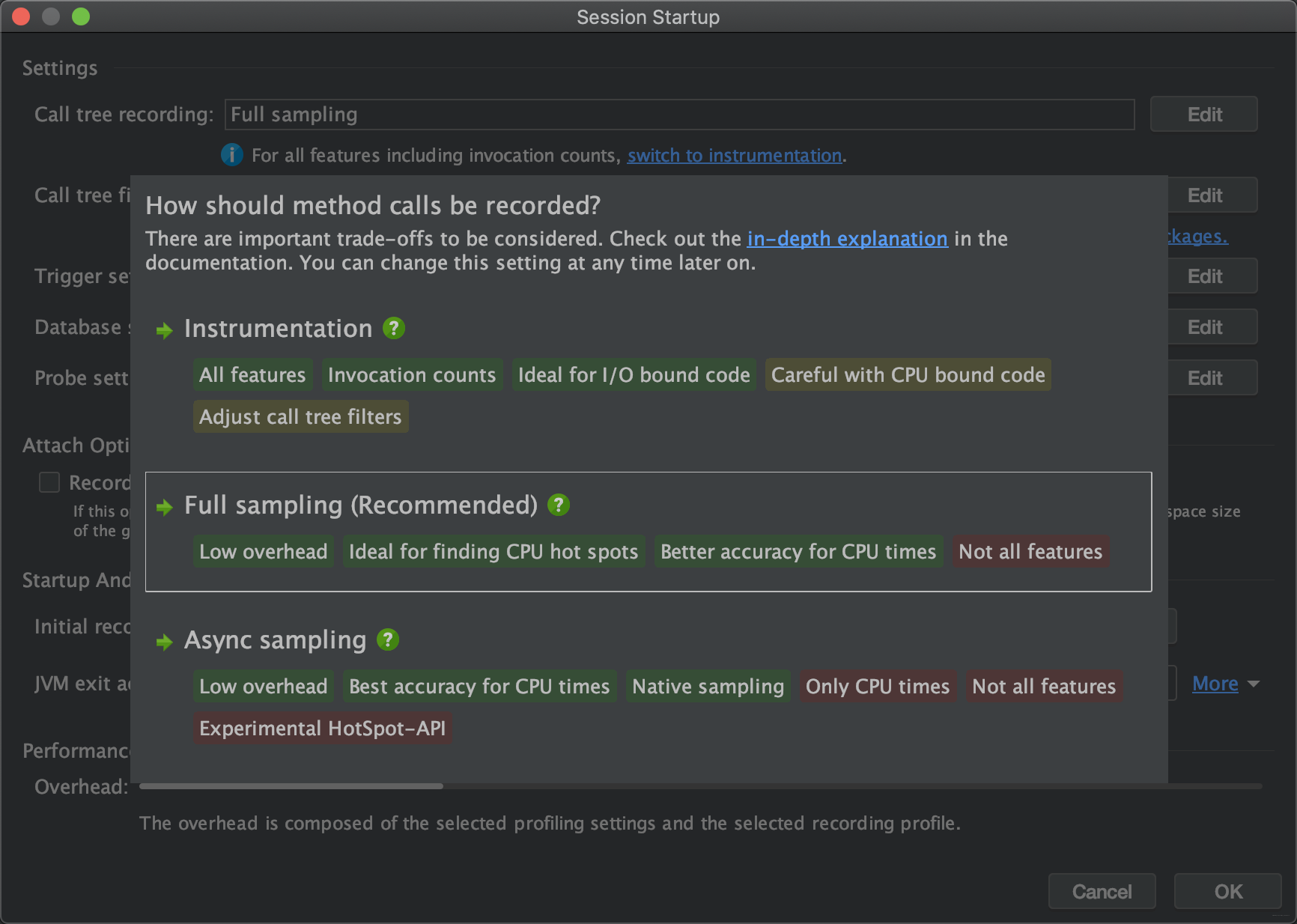

  • Instrumentation模式記錄所有的資訊，包括方法執行次數等Sampling模式則只支持部分功能，不紀錄方法呼叫次數等，并且更為安全
    由于紀錄資訊很多，java運行會變的比正常執行慢很多，sampling模式則不會
  • 常規使用選擇sampling模式即可，當需要調查方法執行次數才需要選擇Instrumentation模式，模式切換需要重啟jprofiler

• 點擊OK

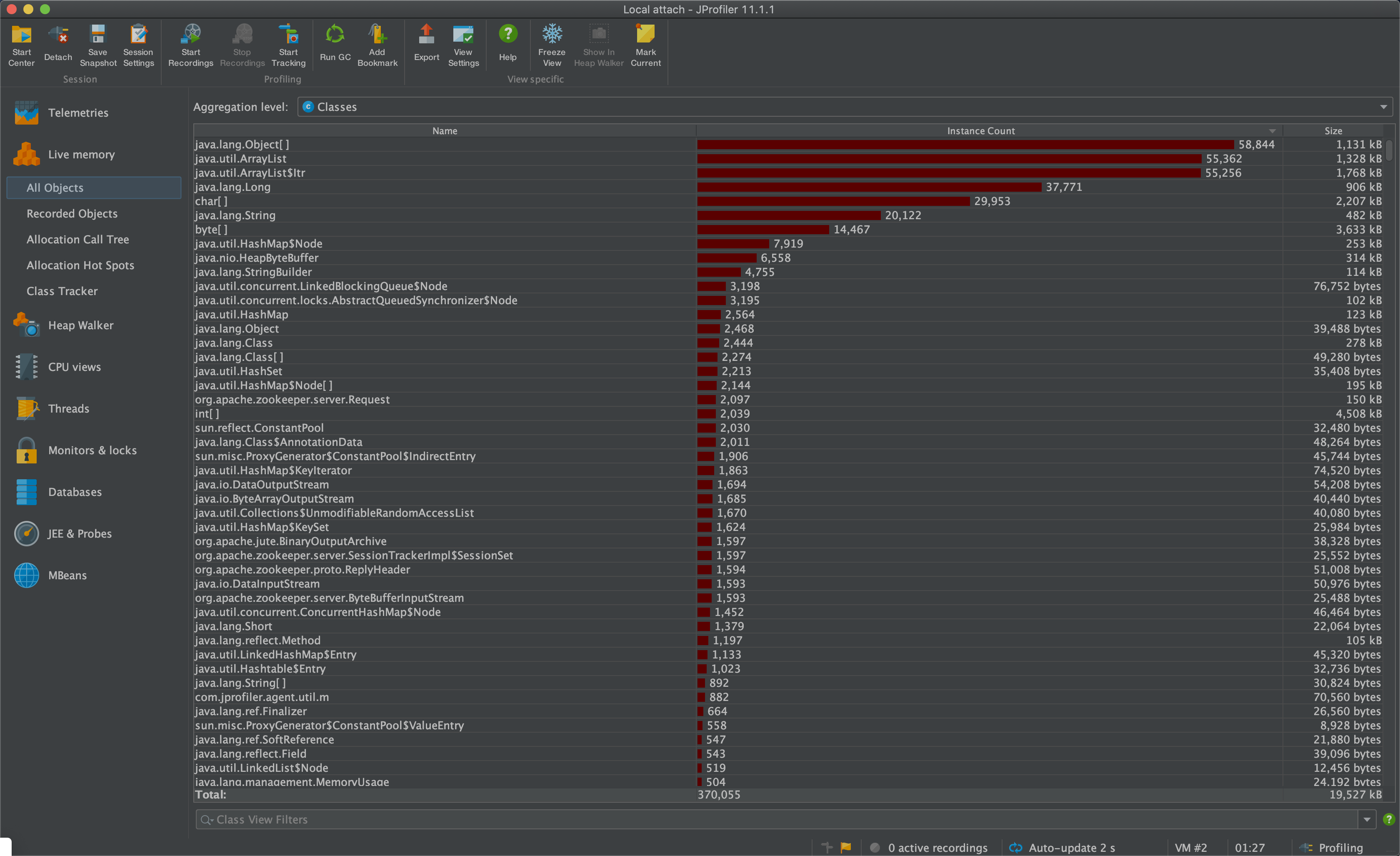

• 選擇Live Momory可以查看記憶體中的物件和大小

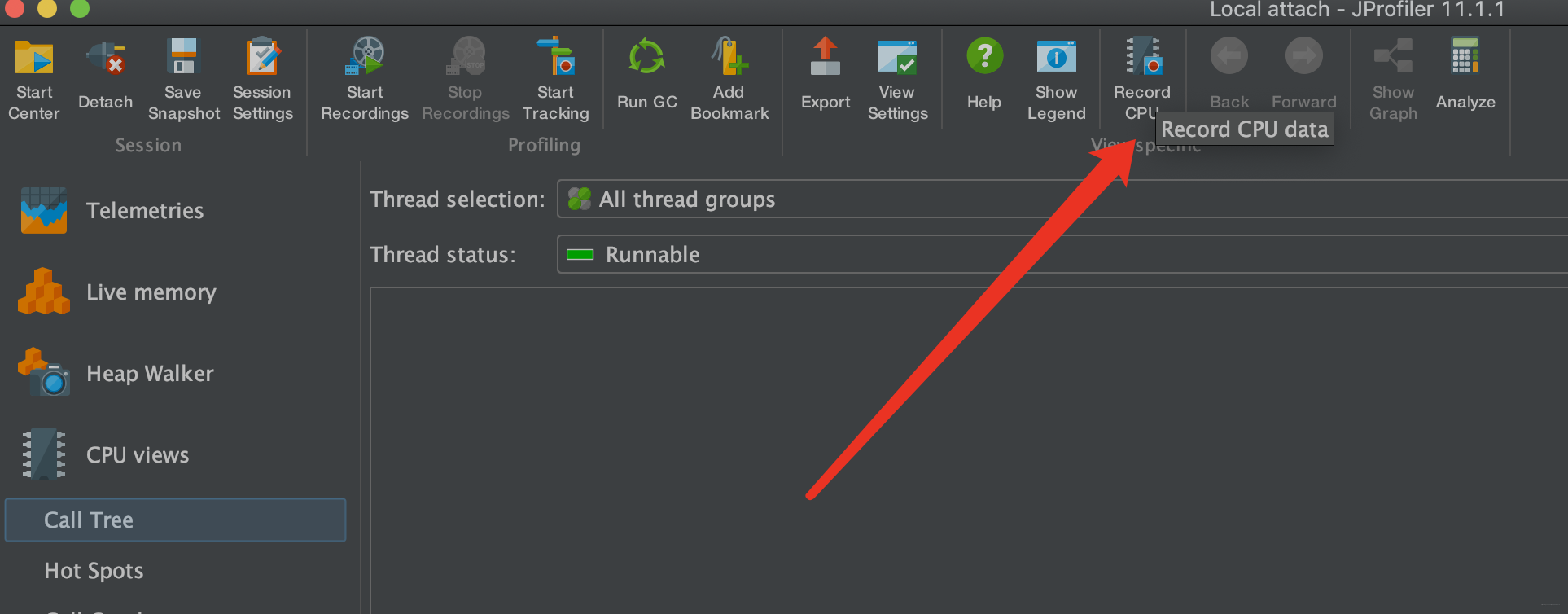

• 選擇cpu views點擊下圖框中的按鈕來紀錄cpu的執行時間


• 這時候可以在外部對需要錄的jvm操作進行記錄了,得出的結果可以輕松看出方法執行呼叫程序與消耗時間比例：

• 根據cpu截圖的資訊，可以找到效率低的地方進行處理，如果是Instrumentation模式則在時間位置會顯示呼叫次數

在Thread界面則可以實時查看執行緒運行狀態，黃色的是wait 紅色是block 綠色的是runnable藍色是網路和I/O請求狀態

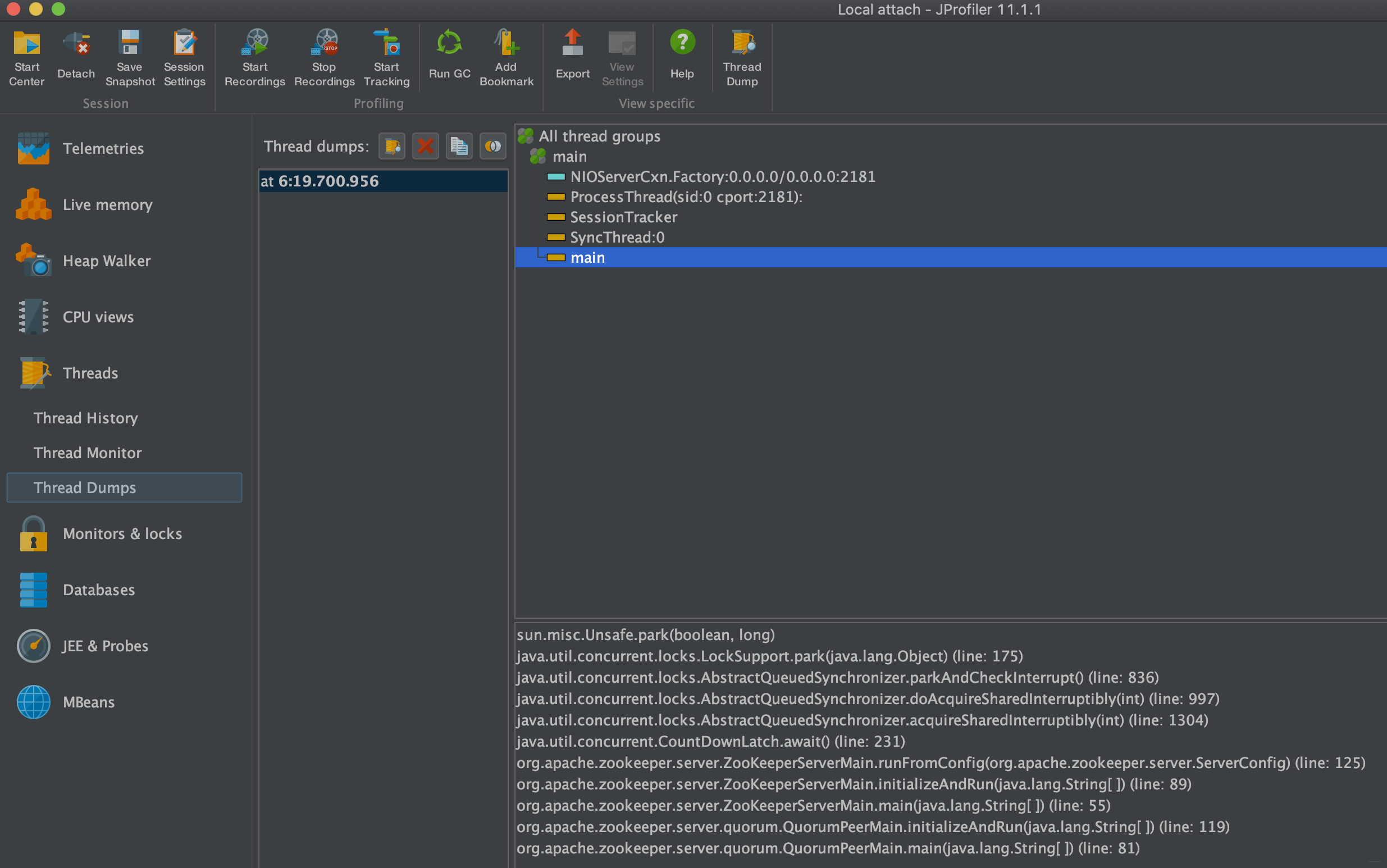

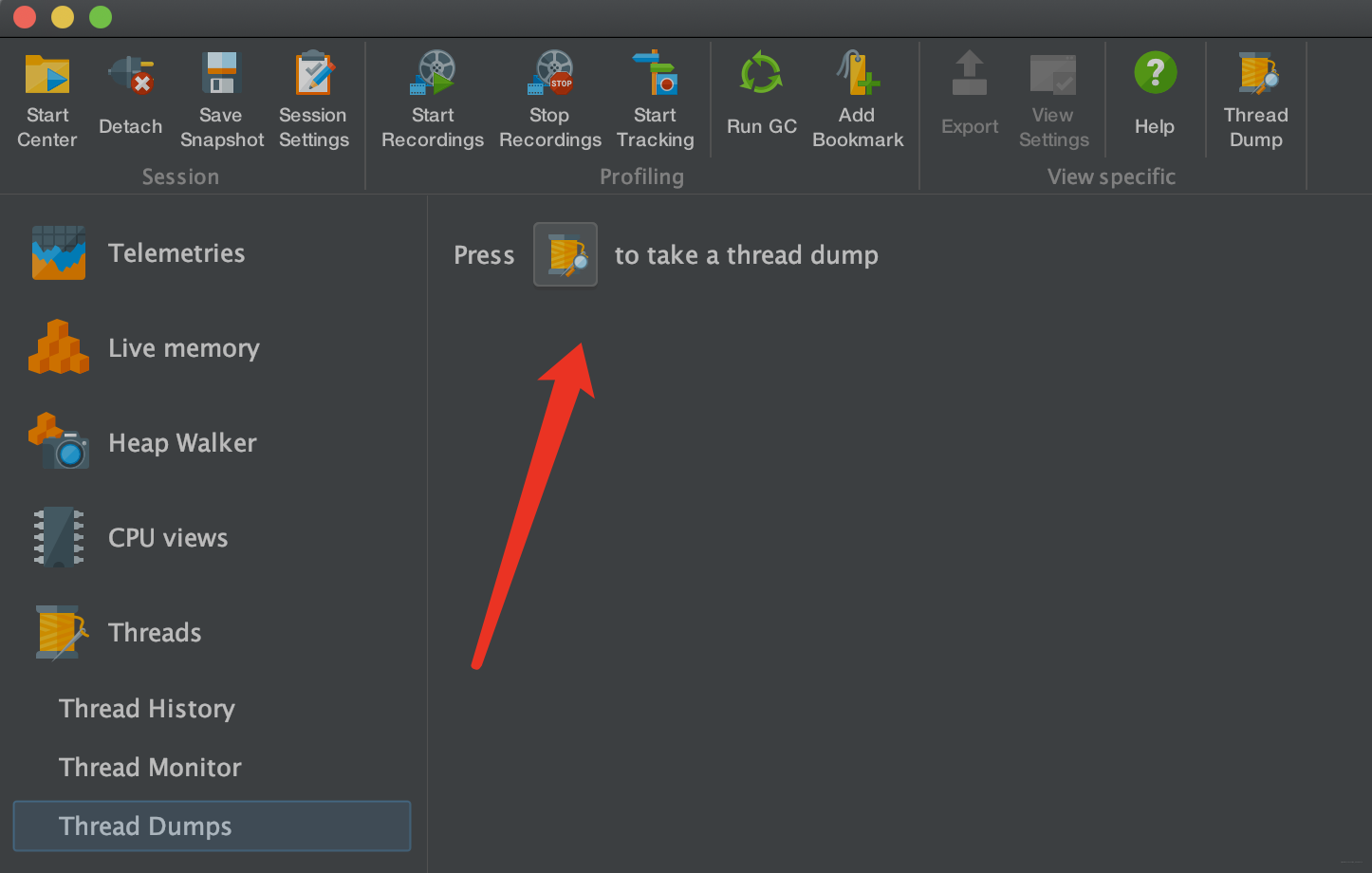

選擇ThreadDumps,可以錄制瞬時執行緒的呼叫堆疊資訊，如下圖所示：

3 dump 檔案分析

3.1 dump 生成

JProfiler 在線

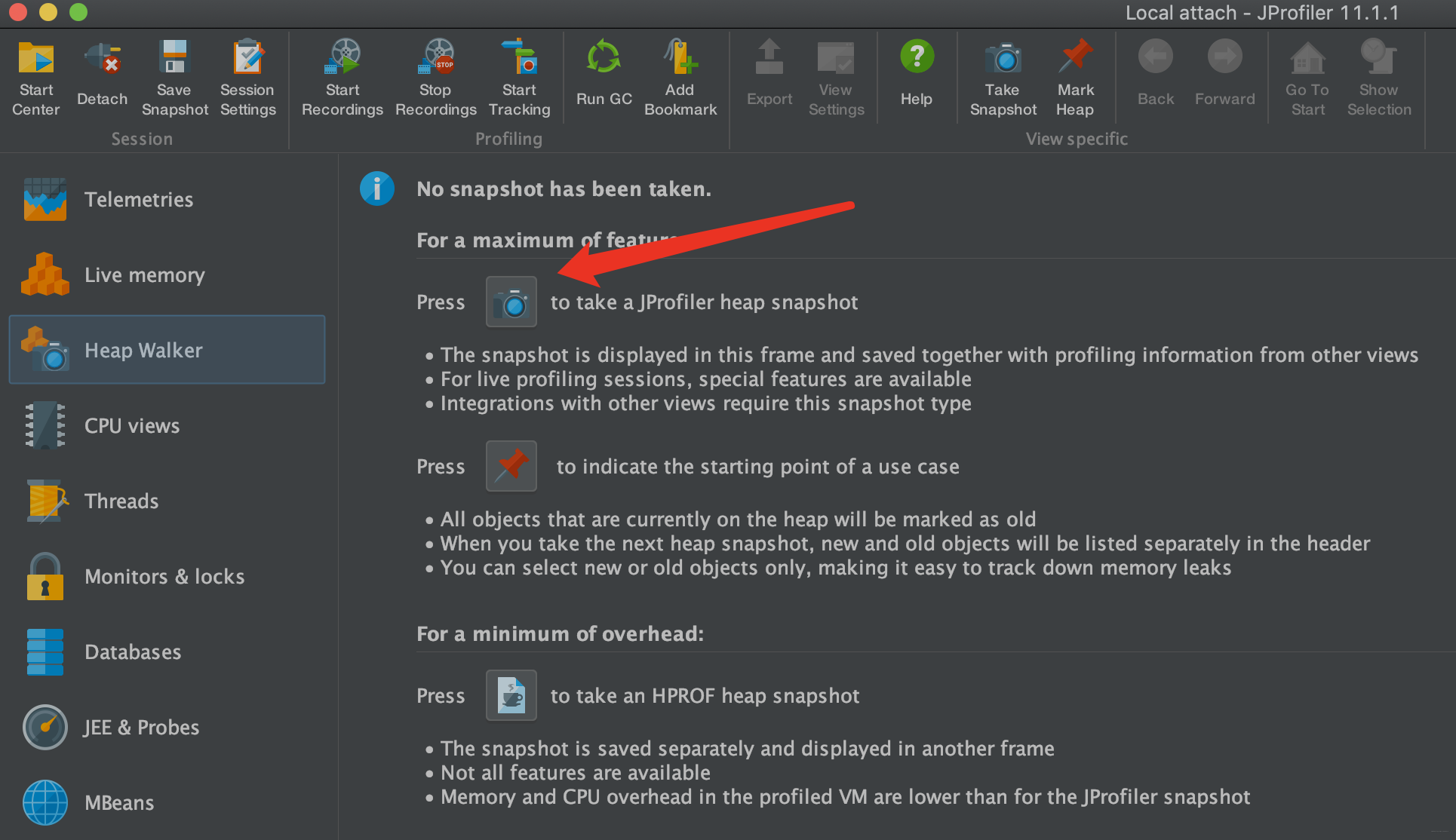

當JProfiler連接到JVM之后選擇Heap Walker，選擇Take snapshot圖示，然后等待即可


如果記憶體很大，jprofiler萬一引數設定的不正確打不開就需要要重新生成，記憶體小的時候無所謂

使用JProfiler生成檔案

當JProfiler連接到JVM之后選擇選單上的Profiling->save HPROF snapshot 彈出下拉框保存即可，這時候生成的檔案就可以一直保存在檔案上

jmap

jmap -dump:format=b,file=檔案名 pid

windows下不用[]，路徑要加引號

jmap -dump:format=b,file="D:\a.dump" 8632

命令中檔案名就是要保存的dump檔案路徑， pid就是當前jvm行程的id

JVM啟動引數

在發生outofmemory的時候自動生成dump檔案:

-XX:+HeapDumpOnOutOfMemoryError -XX:HeapDumpPath=D:\heapdump

Pah后面是一個存在的可訪問的路徑，將改引數放入jvm啟動引數可以在發生記憶體outofmemory的時候自動生成dump檔案，但是正式環境使用的時候不要加這個引數，不然在記憶體快滿的時候總是會生成dump而導致jvm卡半天，需要除錯的時候才需要加這個引數

注意：通過WAS生成的PHD檔案dump不能分析出出問題的模板，因為PHD檔案不包含物件的值內容，無法根據PHD檔案找到出問題的模板，所以PHD檔案沒有太大的參考價值

3.2 dump檔案分析

dump檔案生成后，將dump壓縮傳輸到本地，不管當前dump的后綴名是什么，直接改成*.hprof，就可以直接用jprofiler打開了

打開的程序時間可能會很長，主要是要對dump進行預處理，計算什么的，注意 這個程序不能點skip，否則就不太好定位大檔案

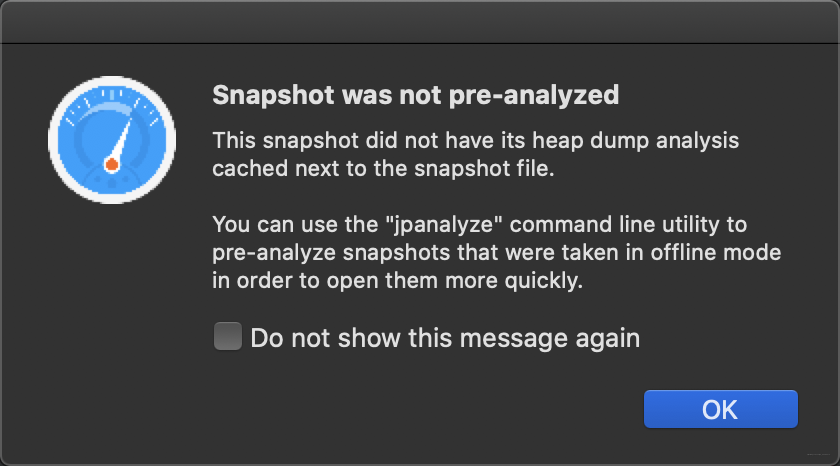

• 直接打開.hprof檔案

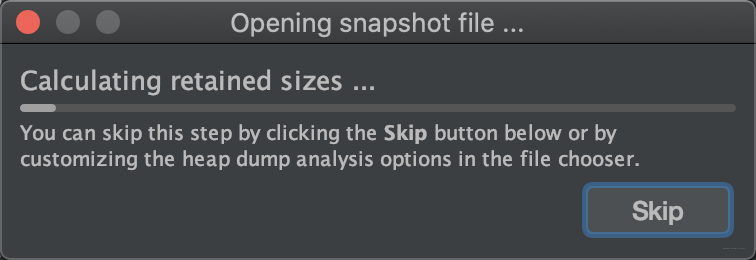

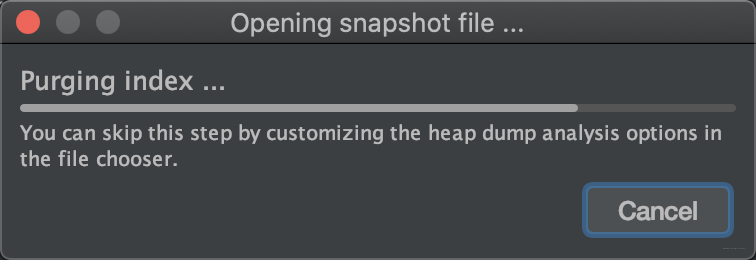

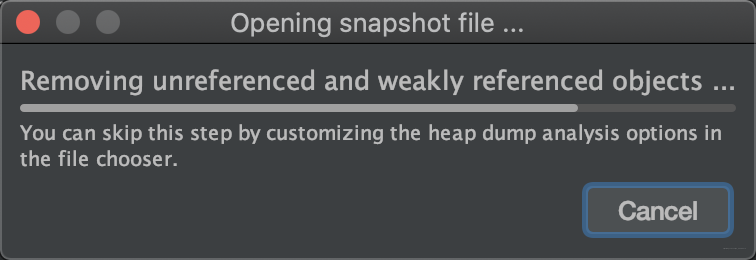

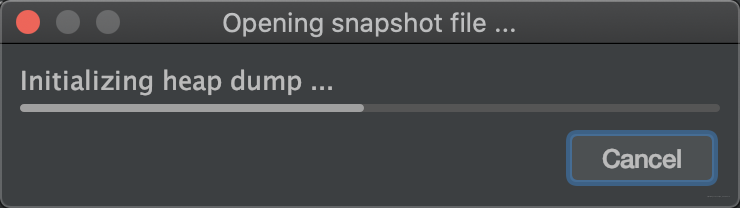

• 注意如下程序,中途可以喝一杯??,不要作死手滑點擊了 skip!






  這樣界面的時候下面可以開始進行操作了!

4 模塊功能點詳解

也可以使用工具列中的“轉到開始”按鈕訪問第一個資料集

4.1 記憶體視圖 Memory Views

JProfiler的記憶體視圖部分可以提供動態的記憶體使用狀況更新視圖和顯示關于記憶體分配狀況資訊的視圖，所有的視圖都有幾個聚集層并且能夠顯示現有存在的物件和作為垃圾回收的物件，

• 所有物件 All Objects
  顯示類或在狀況統計和尺碼資訊堆上所有物件的包，你可以標記當前值并顯示差異值，
• 記錄物件 Record Objects
  顯示類或所有已記錄物件的包，你可以標記出當前值并且顯示差異值，
• 分配訪問樹 Allocation Call Tree
  顯示一棵請求樹或者方法、類、包或對已選擇類有帶注釋的分配資訊的J2EE組件，
• 分配熱點 Allocation Hot Spots
  顯示一個串列，包括方法、類、包或分配已選類的J2EE組件，你可以標注當前值并且顯示差異值，對于每個熱點都可以顯示它的跟蹤記錄樹，
• 類追蹤器 Class Tracker
  類跟蹤視圖可以包含任意數量的圖表，顯示選定的類和包的實體與時間，

4.2 堆遍歷 Heap Walker

使用背景

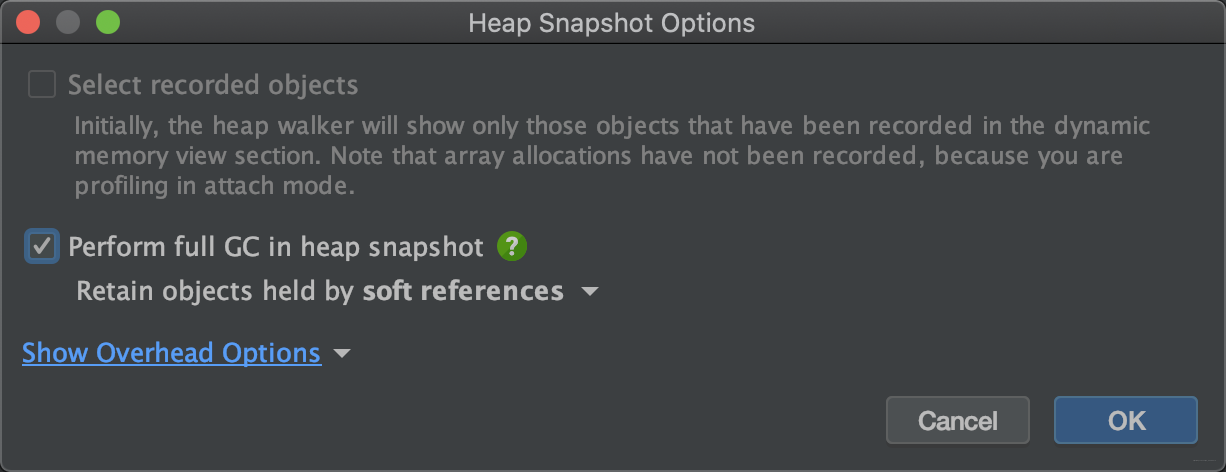

在視圖中找到增長快速的物件型別，在memory視圖中找到Concurrenthashmap---點右鍵----選擇“Show Selectiion In Heap Walker”，切換到HeapWarker 視圖；切換前會彈出選項頁面，注意一定要選擇“Select recorded objects”，這樣Heap Walker會在剛剛的那段記錄中進行分析；否則，會分析tomcat的所有記憶體物件，這樣既耗時又不準確；

在JProfiler的堆遍歷器(Heap Walker)中，你可以對堆的狀況進行快照并且可以通過選擇步驟下尋找感興趣的物件，堆遍歷器有五個視圖：

• 類 Classes
  顯示所有類和它們的實體，可以右擊具體的類"Used Selected Instance"實作進一步跟蹤，
• 分配 Allocations
  為所有記錄物件顯示分配樹和分配熱點，
• 索引 References
  為單個物件和“顯示到垃圾回收根目錄的路徑”提供索引圖的顯示功能，還能提供合并輸入視圖和輸出視圖的功能，
• 時間 Time
  顯示一個對已記錄物件的解決時間的柱狀圖，
• 檢查 Inspections
  顯示了一個數量的操作，將分析當前物件集在某種條件下的子集，實質是一個篩選的程序，

在HeapWalker中，找到泄漏的物件

HeapWarker 會分析記憶體中的所有物件，包括物件的參考、創建、大小和數量.

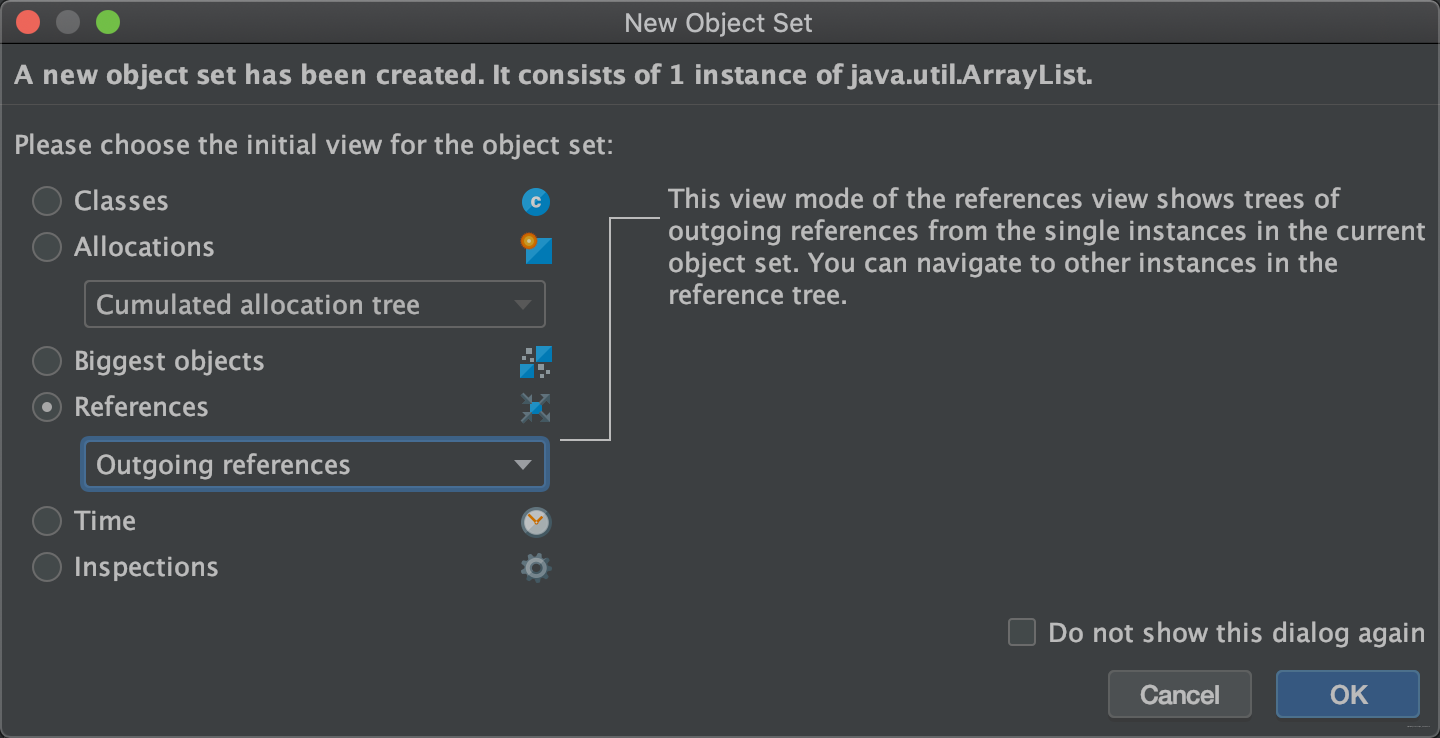

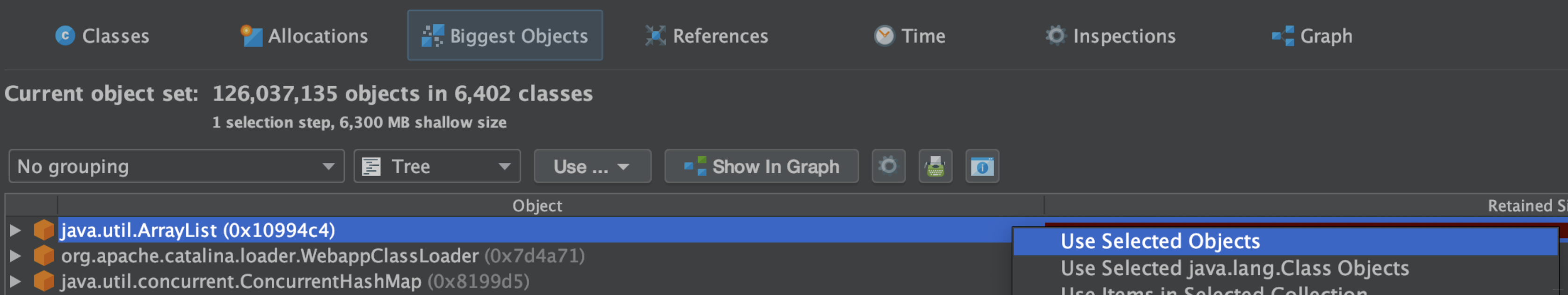

通過切換到References頁簽，可以看到這個類的具體物件實體， 為了在這些記憶體物件中，找到泄漏的物件（應該被回收），可以在該物件上點擊右鍵，選擇“Use Selected Instances”縮小物件范圍

通過參考分析該物件

References 可以看到該物件的的參考關系，選項顯示參考的型別

• incoming
  顯示這個物件被誰參考
• outcoming
  顯示這個物件參考的其他物件

選擇“Show In Graph”將參考關系使用圖形方式展現；

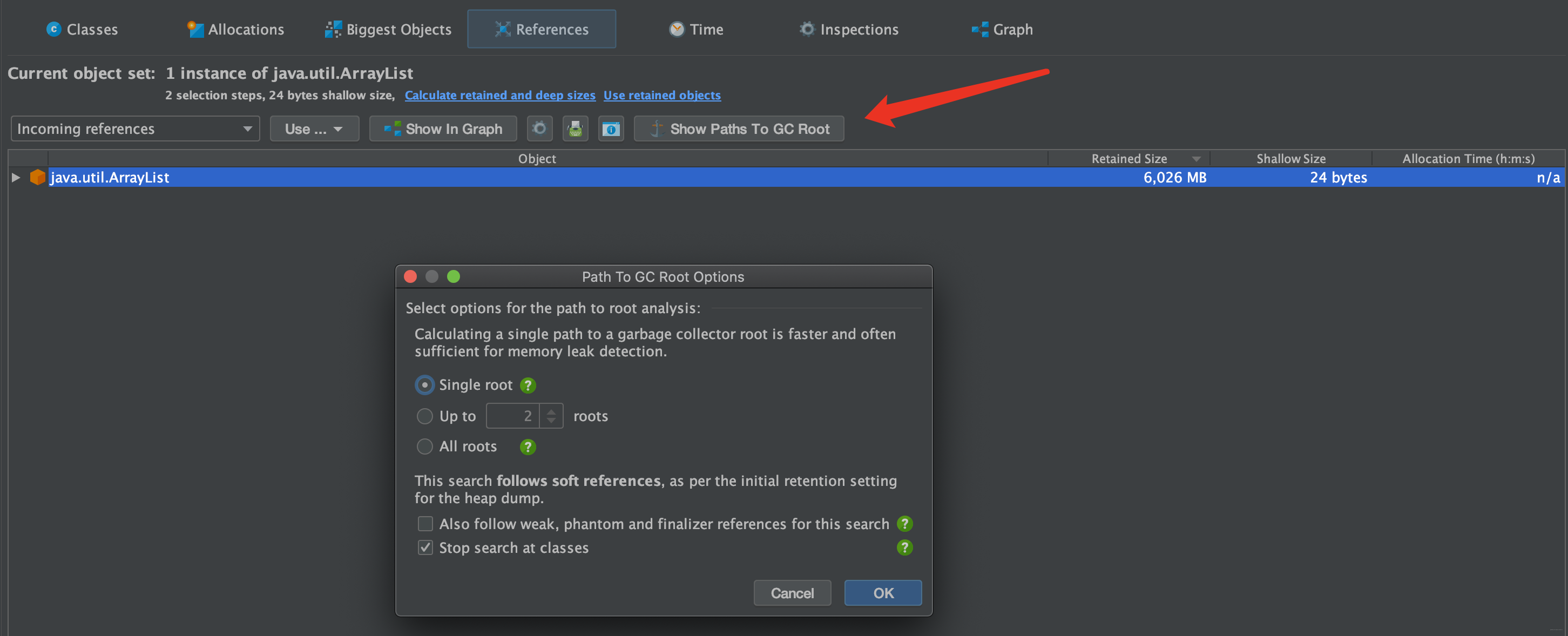

• 選中該物件，點擊Show Paths To GC Root，會找到參考的根節點


通過創建分析該物件

如果還不能定位記憶體泄露的地方，我們可以嘗試使用Allocations頁簽，該頁簽顯示物件是如何創建出來的；
我們可以從創建方法開始檢查，檢查所有用到該物件的地方，直到找到泄漏位置；

圖表 Graph

你需要在references視圖和biggest視圖手動添加物件到圖表，它可以顯示物件的傳入和傳出參考，能方便的找到垃圾收集器根源，

tips：在工具列點擊"Go To Start"可以使堆記憶體重新計數，也就是回到初始狀態，

CPU 視圖 CPU Views

　　JProfiler 提供不同的方法來記錄訪問樹以優化性能和細節，執行緒或者執行緒組以及執行緒狀況可以被所有的視圖選擇，所有的視圖都可以聚集到方法、類、包或J2EE組件等不同層上，CPU視圖部分包括：

訪問樹 Call Tree
顯示一個積累的自頂向下的樹，樹中包含所有在JVM中已記錄的訪問佇列，JDBC,JMS和JNDI服務請求都被注釋在請求樹中，請求樹可以根據Servlet和JSP對URL的不同需要進行拆分，
熱點 Hot Spots
顯示消耗時間最多的方法的串列，對每個熱點都能夠顯示回溯樹，該熱點可以按照方法請求，JDBC，JMS和JNDI服務請求以及按照URL請求來進行計算，
訪問圖 Call Graph
顯示一個從已選方法、類、包或J2EE組件開始的訪問佇列的圖，
方法統計 Method Statistis
顯示一段時間內記錄的方法的呼叫時間細節，

執行緒視圖 Thread Views

　　JProfiler通過對執行緒歷史的監控判斷其運行狀態，并監控是否有執行緒阻塞產生，還能將一個執行緒所管理的方法以樹狀形式呈現，對執行緒剖析，JProfiler提供以下視圖:

執行緒歷史 Thread History
顯示一個與執行緒活動和執行緒狀態在一起的活動時間表，
執行緒監控 Thread Monitor
顯示一個串列，包括所有的活動執行緒以及它們目前的活動狀況，
執行緒轉儲 Thread Dumps
顯示所有執行緒的堆疊跟蹤，

監控器視圖 Monitor Views

　　JProfiler提供了不同的監控器視圖，如下所示:

當前鎖定圖表 Current Locking Graph
顯示JVM中的當前鎖定情況，
當前監視器 Current Monitors
顯示當前正在等待或阻塞中的執行緒操作，
鎖定歷史圖表 Locking History Graph
顯示記錄在JVM中的鎖定歷史，
監控器歷史 Monitor History
顯示等待或者阻塞的歷史，
監控器使用統計 Monitor Usage Statistics
計算統計監控器監控的資料，

VM遙感勘測技術視圖 VM Telemetry Views

　　觀察JVM的內部狀態，JProfiler提供了不同的遙感勘測視圖，如下所示:

記憶體 Memory
顯示堆疊的使用狀況和堆疊尺寸大小活動時間表，
記錄的物件 Recorded Objects
顯示一張關于活動物件與陣列的圖表的活動時間表，
記錄的生產量 Recorded Throughput
顯示一段時間累計的JVM生產和釋放的活動時間表，
垃圾回識訓動 GC Activity
顯示一張關于垃圾回識訓動的活動時間表，
類 Classes
顯示一個與已裝載類的圖表的活動時間表，
執行緒 Threads
顯示一個與動態執行緒圖表的活動時間表，
CPU負載 CPU Load
顯示一段時間中CPU的負載圖表，

參考

使用JProfiler進行記憶體分析
