作者：TCeason 青云科技資料庫研發工程師

2000 年至今，MySQL[1] 一直是全球最受歡迎的 OLTP（聯機事務處理）資料庫，ClickHouse[2] 則是近年來受到高度關注的 OLAP（聯機分析處理）資料庫，那么二者之間是否會碰撞出什么火花呢？

本文將帶領大家打破異構資料庫壁壘，將 MySQL 資料同步至 ClickHouse，

背景

1、MySQL 復制的發展歷程

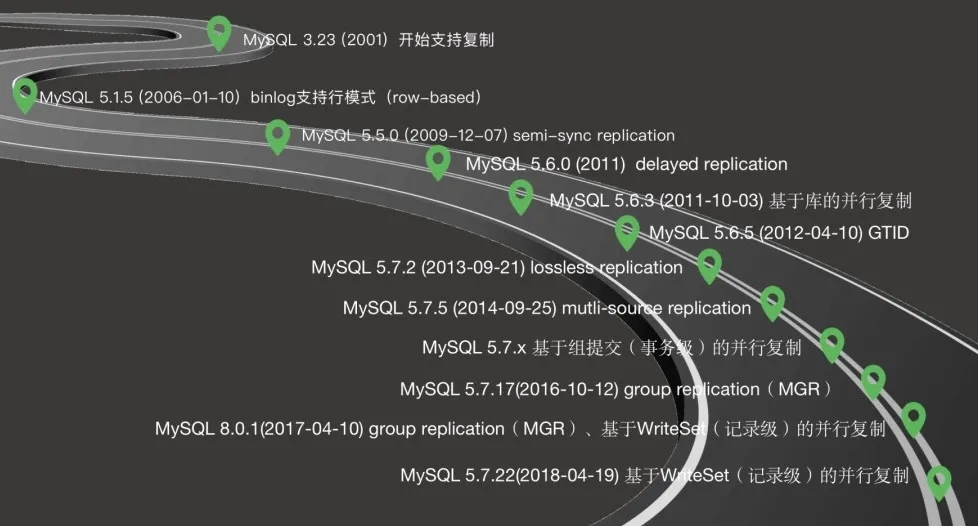

圖 1-1 MySQL 復制的發展歷程

圖 1-1 詳細羅列了 MySQL 復制的發展歷程，

2001 年的 MySQL 3.23 版本就已經支持了同構資料庫 異步復制；由于是異步復制，根本無法在實際生產中大批量使用，

2013 年 MySQL 5.7.2 版本支持 增強半同步復制 能力，才勉強算得上是企業級可用的資料同步方案，

2016 年 MySQL 5.7.17 支持了 MGR，并不斷地發展成熟，變成了一個金融級別可用的資料同步方案，

而對于同構的 MySQL 資料同步，接下來要做的就是不斷地優化體驗，提升同步時效性，解決網路例外下的各類問題，

基于此，各大廠商也開始做自己的高可用同步組件，例如由 QingCloud 資料庫研發團隊研發并開源的 Xenon，就具備了真正的強一致性和高可用能力，

2、MySQL + Xenon

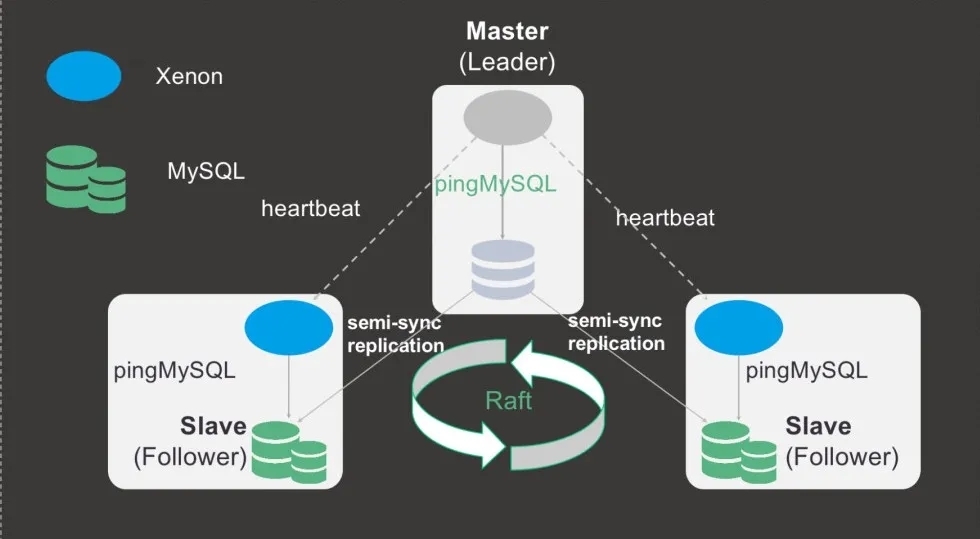

圖 1-2 中的 Xenon 是由類 Raft 演算法來實作的高可用組件，用來管理 MySQL 選舉和探活，并訂正資料準確性，MySQL 資料同步則依然使用 Semi-Sync Replication 或者 MGR，從而達到資料強一致性、無中心化自動選主且主從秒級切換，以及依托于云的跨區容災能力，

ClickHouse 同步 MySQL 資料

為了加速 OLAP 查詢，QingCloud MySQL Plus[3]（MySQL + Xenon）借用 ClickHouse 來同步 MySQL 資料，

1、ClickHouse 概述

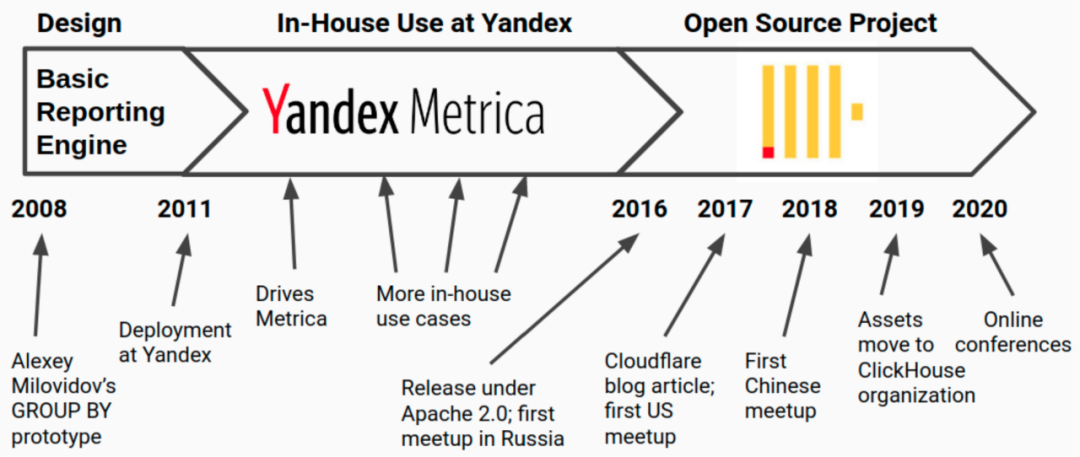

ClickHouse 是一個用于聯機分析 (OLAP) 的列式資料庫管理系統 (DBMS)，ClickHouse 構思于 2008 年，最初是為 YandexMetrica（世界第二大Web分析平臺）而開發的，多年來一直作為該系統的核心組件被該系統持續使用著，并于 2016 年宣布開源，

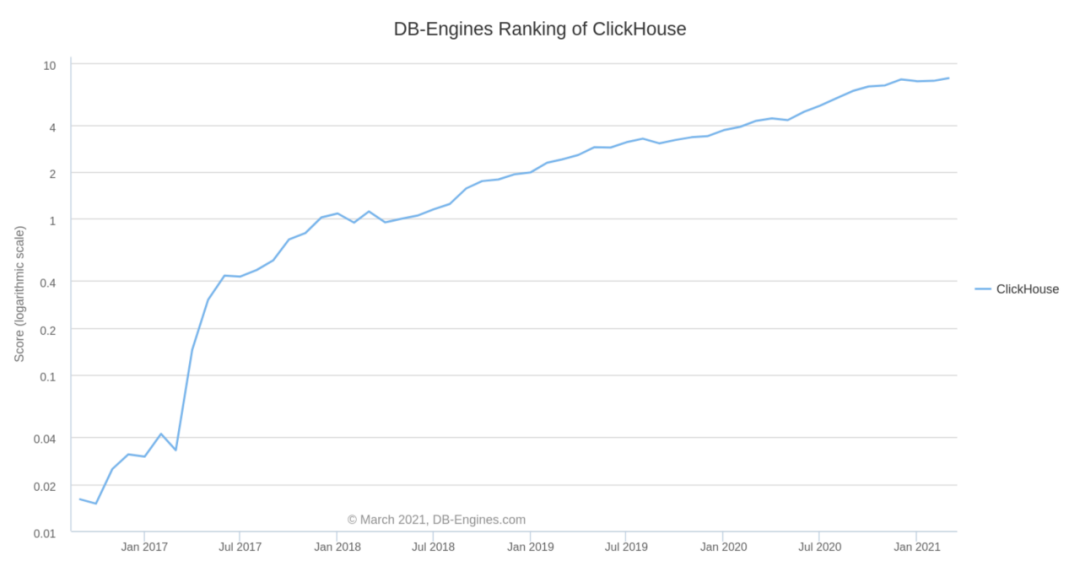

從目前最新的 DB-Engines 中可以看到其排名曲線一路高漲，并且各大廠在重要業務上已經大量部署，這是一個很明顯的趨勢，因此，我們似乎可以認定 ClickHouse 的火熱并不只是一時現象，它將長久地存活下去，而且，ClickHouse 靈活的外部表引擎，可輕松實作與 MySQL 的資料同步，接下來讓我們了解一下，

2、MySQL Table Engine

MySQL Table Engine 的特性，

Mapping to MySQL table
Fetch table struct from MySQL
Fetch data from MySQL when executing query

ClickHouse 最開始支持表級別同步 MySQL 資料，通過外部表引擎 MySQL Table Engine 來實作同 MySQL 表的映射，從 information_schema 表中獲取對應表的結構，將其轉換為 ClickHouse 支持的資料結構，此時在 ClickHouse 端，表結構建立成功，但是此時，并沒有真正去同步資料，只有向 ClickHouse 中的該表發起請求時，才會主動的拉取要同步的 MySQL 表的資料，

MySQL Table Engine 使用起來非常簡陋，但它是非常有意義的，因為這是第一次打通 ClickHouse 和 MySQL 的資料通道，但是，缺點例外明顯：

i. 僅僅是對 MySQL 表關系的映射；

ii. 查詢時傳輸 MySQL 資料到 ClickHouse，會給 MySQL 可能造成未知的網路壓力和讀壓力，可能影響 MySQL 在生產中正常使用，

基于 MySQL Table Engine 只能映射 MySQL 表關系的缺點，QingCloud ClickHouse 團隊實作了 MySQL Database Engine，

3、MySQL Database Engine

MySQL Database Engine 的特性，

Mapping to MySQL Database
Fetch table list from MySQL
Fetch table struct from MySQL
Fetch data from MySQL when executing query

MySQL Database Engine 是庫級別的映射，要從 information_schema 中拉取待同步庫中包含的所有 MySQL 表的結構，解決了需要建立多表的問題，但仍然還有和 MySQL Table Engine 一樣的缺點：查詢時傳輸 MySQL 資料到 ClickHouse，給 MySQL 可能造成未知的網路壓力和讀壓力，可能影響 MySQL 在生產中正常使用，

4、借用第三方軟體同步

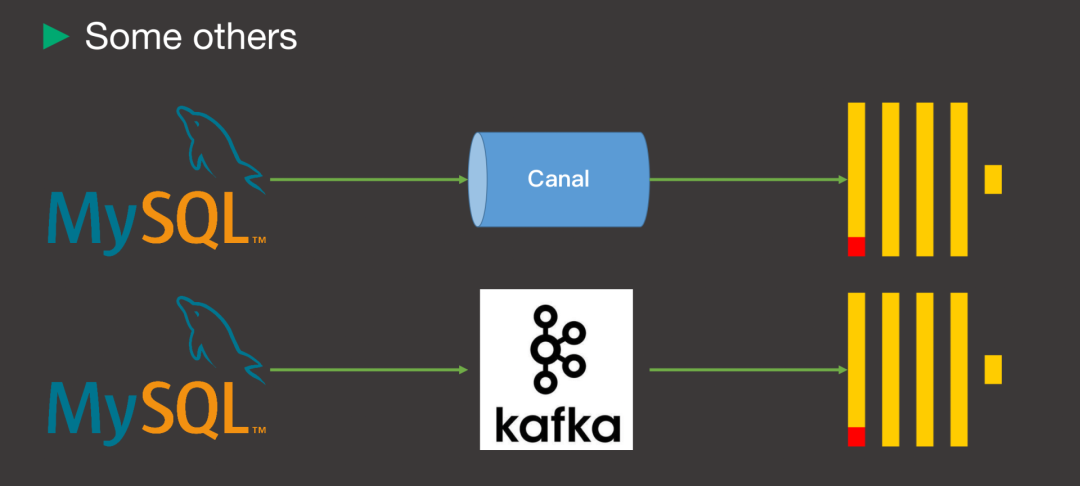

除去上面提到的 MySQL Table Engine 、MySQL Database Engine 兩種方式，還有可以采用第三方軟體來同步資料，比如 Canal 或者 Kafka，通過決議 MySQL binlog，然后撰寫程式控制向 ClickHouse 寫入，這樣做有很大的優勢，即同步流程自主可控，但是也帶來了額外的問題：

i. 增加了資料同步的復雜度，

ii. 增加了第三方軟體，使得運維難度指數級增加，

基于此，我們又可以思考一個問題，ClickHouse 能否主動同步并訂閱 MySQL 資料呢？

Materialize MySQL

為了解決 MySQL Database Engine 依然存留的問題，支持 ClickHouse 主動同步并訂閱 MySQL 資料，QingCloud ClickHouse 團隊自主研發了 MaterializeMySQL[4] 引擎，

1、簡述 MaterializeMySQL

MaterializeMySQL 引擎是由 QingCloud ClickHouse 團隊自主研發的庫引擎，目前作為實驗特性合并到 ClickHouse 20.8 版本中，是對 MySQL 庫級別關系的映射，通過消費 binlog 存盤到 MergeTree 的方式來訂閱 MySQL 資料，

具體使用方式就是一條簡單的 CREATE DATABASE SQL 示例：

CREATE DATABASE test ENGINE = MaterializeMySQL(
  '172.17.0.3:3306', 'demo', 'root', '123'
)

# 172.17.0.3:3306 - MySQL 地址和埠
# demo - MySQL 庫的名稱
# root - MySQL 同步賬戶
# 123 - MySQL 同步賬戶的密碼

2、MaterializeMySQL 的設計思路

Check MySQL Vars
Select history data
Consume new data

MaterializeMySQL 的設計思路如下：

首先檢驗源端 MySQL 引數是否符合規范;
再將資料根據 GTID 分割為歷史資料和增量資料;
同步歷史資料至 GTID 點;
持續消費增量資料，

3、MaterializeMySQL 的函式流程

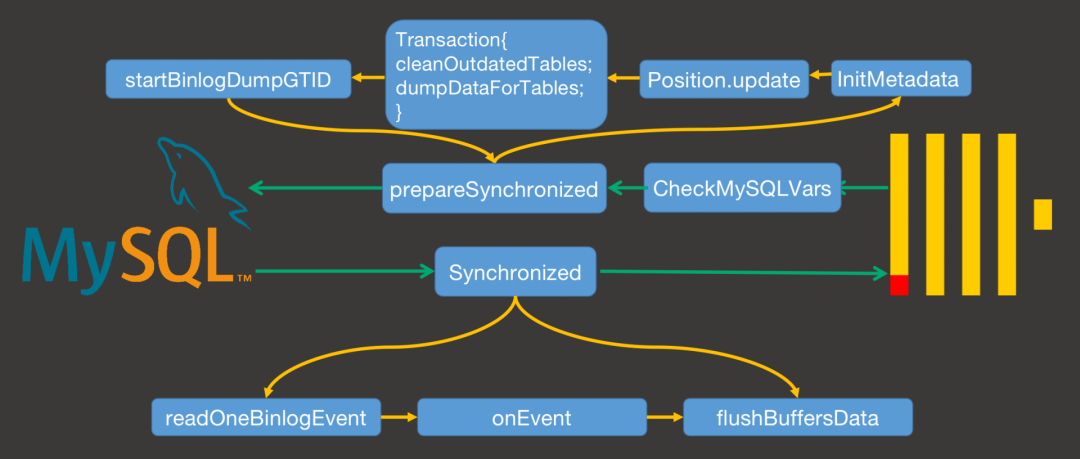

如圖 3-1 所示，MaterializeMySQL 函式的主體流程為：

CheckMySQLVars -> prepareSynchronized -> Synchronized

（1）CheckMySQLVars

檢驗引數比較簡單，就是要查詢這些引數是否符合預期，

SHOW VARIABLES WHERE (Variable_name = 'log_bin'
AND upper(Value) = 'ON')
OR (Variable_name = 'binlog_format'
AND upper(Value) = 'ROW')
OR (Variable_name = 'binlog_row_image'
AND upper(Value) = 'FULL')
OR (Variable_name = 'default_authentication_plugin'
AND upper(Value) = 'MYSQL_NATIVE_PASSWORD')
OR (Variable_name = 'log_bin_use_v1_row_events'
AND upper(Value) = 'OFF');

（2）prepareSynchronized

這一步來實作歷史資料的拉取，

為先初始化 gtid 資訊；
為了保證冪等性每次重新同步時，都要清理 ClickHouse MaterializeMySQL 引擎庫下的表；
重新拉取歷史資料，并將 MySQL 表結構在 ClickHouse 端進行改寫；
建立與 MySQL 的 Binlog 傳輸通道，

std::optional<MaterializeMetadata> MaterializeMySQLSyncThread::prepareSynchronized()
{
    connection = pool.get();
    MaterializeMetadata metadata(
connection, DatabaseCatalog::instance().getDatabase(database_name)->getMetadataPath() + "/.metadata", mysql_database_name, opened_transaction);
    if (!metadata.need_dumping_tables.empty())
    {
        Position position;
        position.update(metadata.binlog_position, metadata.binlog_file, metadata.executed_gtid_set);
        metadata.transaction(position, [&]()
        {
            cleanOutdatedTables(database_name, global_context);
            dumpDataForTables(connection, metadata, query_prefix, database_name, mysql_database_name, global_context, [this] { return isCancelled(); });
         });
    }
    connection->query("COMMIT").execute();
}

在 MySQL 中，demo 庫下有一個表 t ，主鍵為 ID , 普通列 col_1，

CREATE TABLE demo.t (
  id int(11) NOT NULL,
  col_1 varchar(20) DEFAULT NULL,
  PRIMARY KEY (id)
) ENGINE = InnoDB;

在 ClickHouse 中，依然是id 作為主鍵列，但是，多了隱藏列 _sign 和 _version，

i. _sign：值只有 1 和 -1，其中，1 代表這行資料存在，-1 代表這行資料被洗掉，

ii. _version：只會讀到 version 高的值，會在后臺不斷合并主鍵相同的行，最終保留 Version 最高的行，

CREATE TABLE test.t
(
    `id` Int32,
    `col_1` Nullable(String),
    `_sign` Int8 MATERIALIZED 1,
    `_version` UInt64 MATERIALIZED 1
)
ENGINE = ReplacingMergeTree(_version)
PARTITION BY intDiv(id, 4294967)
ORDER BY tuple(id)

（3）Synchronized

在 prepareSynchronized 中，我們得到了歷史資料以及歷史資料位點資訊，并且獲得了與 MySQL 的 Binlog 傳輸通道，接下來就是從該位點同步增量資料，通過 readOneBinlogEvent 函式讀取每一條 binlog 內容，然后使用 onEvent 轉換成 ClickHouse 的陳述句格式即可，最終為了資料安全性，呼叫 flushBuffersData 函式將資料落盤，

client.connect();
client.startBinlogDumpGTID(randomNumber(), mysql_database_name, metadata.executed_gtid_set, metadata.binlog_checksum);
Buffers buffers(database_name);
while (!isCancelled())
{
    BinlogEventPtr binlog_event = client.readOneBinlogEvent(std::max(UInt64(1), max_flush_time - watch.elapsedMilliseconds()));
    if (binlog_event)
        onEvent(buffers, binlog_event, *metadata);
    if (!buffers.data.empty())
        flushBuffersData(buffers, *metadata);
}

HTAP 應用場景

當我們打通了 ClickHouse 和 MySQL 的復制通道，而 ClickHouse 的分析能力又是如此讓人驚喜，那么我們是不是可以用 MySQL + ClickHouse 實作 HTAP 呢？

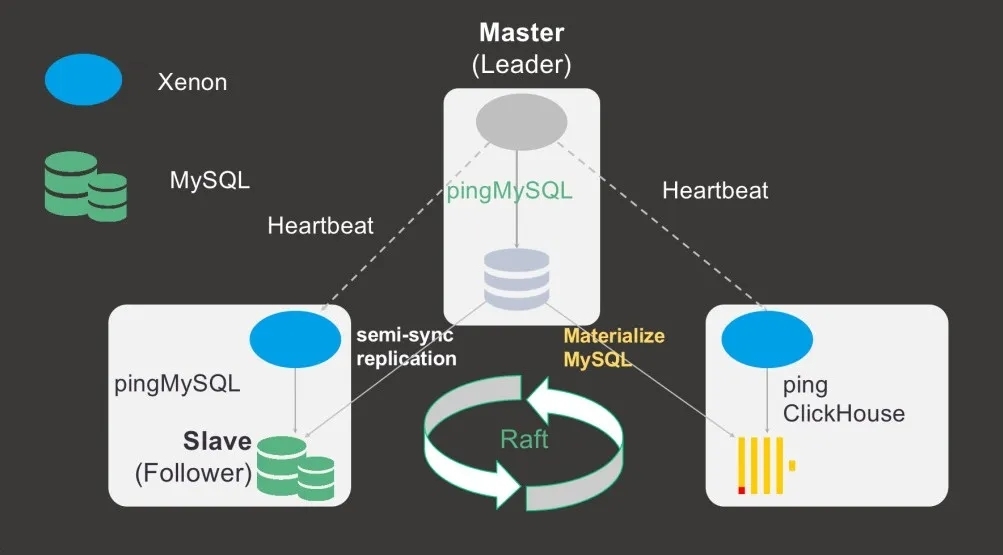

在圖 4-1 中的架構，依然使用高可用組件 Xenon 來管理 MySQL 復制，同時 Xenon 增加了對 ClickHouse 的監管，通過 MaterializeMySQL 來同步 MySQL 資料，

在之前的架構圖中，使用 MySQL 只讀實體來進行商務分析、用戶畫像等分析業務，而現在可以直接將 ClickHouse 作為一個分析實體加入到 MySQL 復制中，替代一部分只讀實體進行分析計算，同時 ClickHouse 本身支持了海量函式來支持分析能力的同時還支持標準 SQL，相信可以讓使用者享受到很好的體驗，

目前的 ClickHouse 可以支持同步 MySQL 5.7 和 8.0 的資料，不支持同步 MySQL 5.6 的資料，不過，作為一個實驗特性， MaterializeMySQL 的時間線相當于是 2001 年剛剛支持復制的 MySQL，歡迎大家一起來貢獻和維護 MaterializeMySQL，

[1]. MySQL : https://www.mysql.com/

[2]. ClickHouse : https://clickhouse.tech/docs/en/

[3]. MySQL Plus：https://www.qingcloud.com/products/mysql-plus/

[4]. MaterializeMySQL：https://clickhouse.tech/docs/en/engines/database-engines/materialize-mysql/
