所以我有一個如何從給定步長的 D3 SVG 貝塞爾曲線中獲取點？

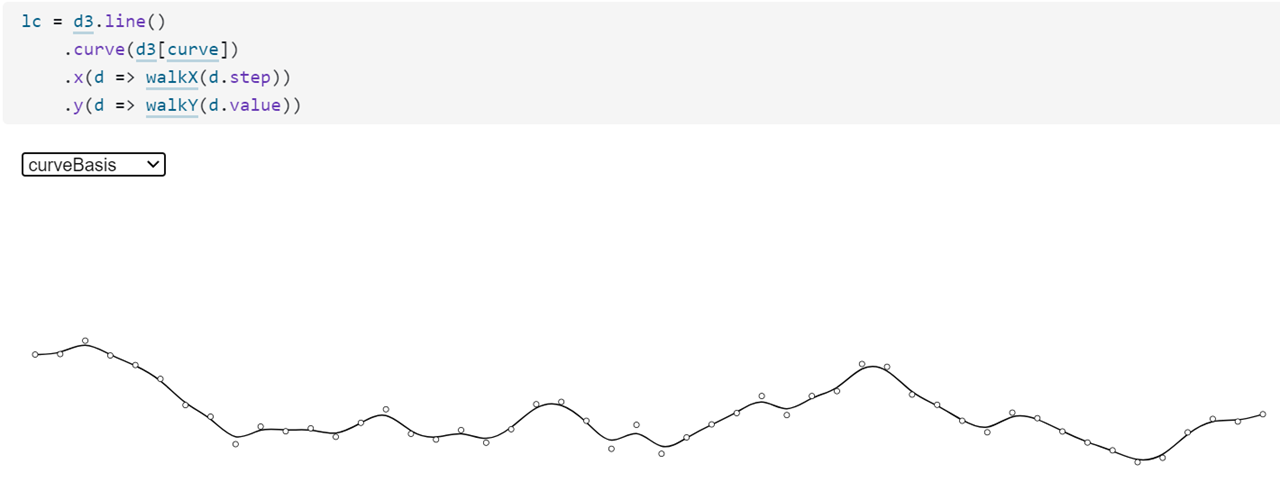

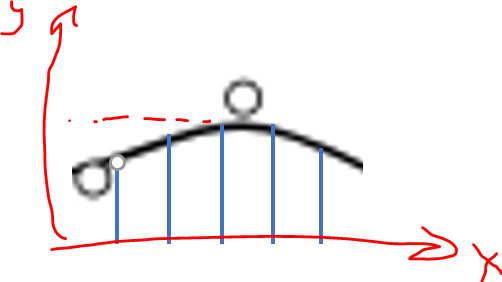

我想從 D3 路徑中獲取具有給定步驟的點的 X、Y 坐標，如下所示：

如何從給定步長的 D3 SVG 貝塞爾曲線中獲取點？

因此，要獲得具有相等步長的坐標對陣列。如果可能，不要重新計算貝塞爾曲線。如何在 D3js 中做這樣的事情？

uj5u.com熱心網友回復：

借助這里的二分函式，您可能想要這樣的東西：

const
  svg = d3.select("svg"),
  width = 512,
  height = 200;
const data = [];
const curve = "curveBasis";

var walk = function() {
  for (let i = 0, v = 2; i < 50;   i) {
    v  = Math.random() - 0.5;
    v = Math.max(Math.min(v, 4), 0);
    data.push({step: i, value: v});
  }
}

walk();

walkX = d3.scaleLinear()
  .domain([0, 49])
  .range([10, width - 10]);

walkY = d3.scaleLinear()
  .domain([0, 4])
  .range([200 - 10, 10]);

const line = d3.line()
  .curve(d3[curve])
  .x(d => walkX(d.step))
  .y(d => walkY(d.value));

svg
  .append("path")
  .attr("id", "svgpath")
  .attr("d", line(data))
  .attr("fill", "none")
  .attr("stroke", "black");

var svgpath = document.getElementById("svgpath");

var findYatXbyBisection = function(x, path, error){
  var length_end = path.getTotalLength(),
  length_start = 0,
  point = path.getPointAtLength((length_end   length_start) / 2), // get the middle point
  bisection_iterations_max = 50,
  bisection_iterations = 0;

  error = error || 0.01;

  while (x < point.x - error || x > point.x   error) {
    // get the middle point
    point = path.getPointAtLength((length_end   length_start) / 2);

    if (x < point.x) {
      length_end = (length_start   length_end)/2;
    } else {
      length_start = (length_start   length_end)/2;
    }

  // Increase iteration
  if (bisection_iterations_max <    bisection_iterations)
    break;
  }
  return point.y
}

for (let i = 0; i < data.length;   i) {
  console.log(findYatXbyBisection(walkX(i), svgpath, 0.01).toFixed(4));
}

<html>
<head>
<meta charset="utf-8" />
<title>SVG Line</title>
<script src="https://cdnjs.cloudflare.com/ajax/libs/d3/7.1.1/d3.min.js" integrity="sha512-COTaPOlz12cG4fSfcBsxZsjauBAyldqp 8FQUM/dZHm ts/jR4AFoJhCqxy8K10Jrf3pojfsbq7fAPTb1XaVkg==" crossorigin="anonymous" referrerpolicy="no-referrer"></script>
</head>
<body>
<svg id="chart" width="512" height="200">
</svg>

請注意，回傳的 Y 值是 SVG 坐標，因此它們從頁面頂部的 0 開始。檢查 walkY 函式中使用的 range 函式，以重繪您必須如何反轉 D3.js 中典型折線圖和條形圖的值。

當然，不是登錄到控制臺，您可以將值推送到自定義陣列并使用不同的間隔值，例如總行（路徑）寬度的 1/n 而不是我使用的 1/50（用于 50 個資料點） .
