Kylin構建Cube程序詳解

1 前言

在使用Kylin的時候，最重要的一步就是創建cube的模型定義，即指定度量和維度以及一些附加資訊，然后對cube進行build，當然我們也可以根據原始表中的某一個string欄位（這個欄位的格式必須是日期格式，表示日期的含義）設定磁區欄位，這樣一個cube就可以進行多次build，每一次的build會生成一個segment，每一個segment對應著一個時間區間的cube，這些segment的時間區間是連續并且不重合的，對于擁有多個segment的cube可以執行merge，相當于將一個時間區間內部的segment合并成一個，下面開始分析cube的build程序，

2 Cube示例

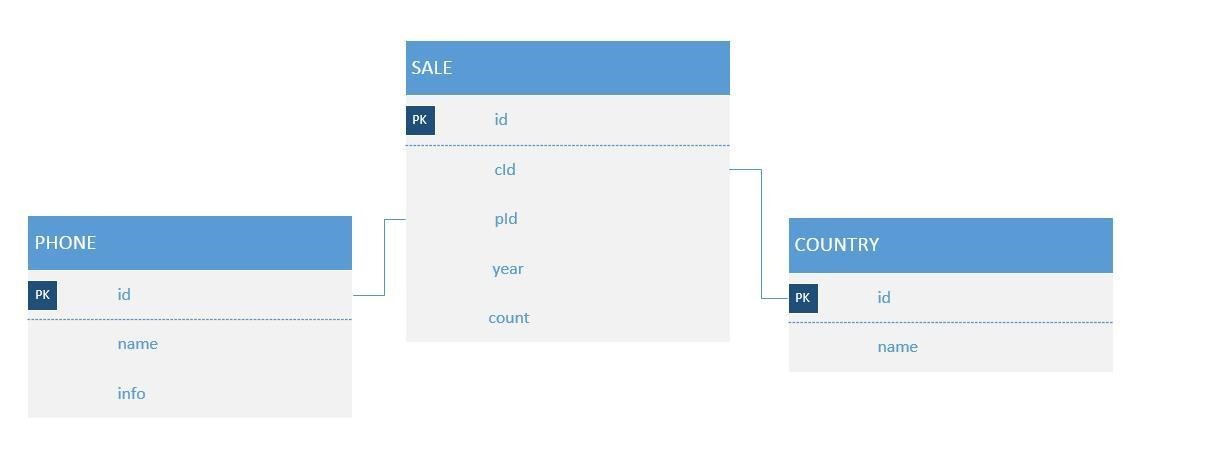

以手機銷售為例，表SALE記錄各手機品牌在各個國家，每年的銷售情況，表PHONE是手機品牌，表COUNTRY是國家串列，兩表通過外鍵與SALE表相關聯，這三張表就構成星型模型，其中SALE是事實表，PHONE、COUNTRY是維度表，

現在需要知道各品牌手機于2010-2012年，在中國的總銷量，那么查詢sql為：

SELECT b.`name`, c.`NAME`, SUM(a.count)
FROM SALE AS a
LEFT JOIN PHONE AS b ON a.`pId`=b.`id`
LEFT JOIN COUNTRY AS c ON a.`cId`=c.`id`
WHERE a.`time` >= 2010 AND a.`time` <= 2012 AND c.`NAME` = "中國"
GROUP BY b.`NAME`

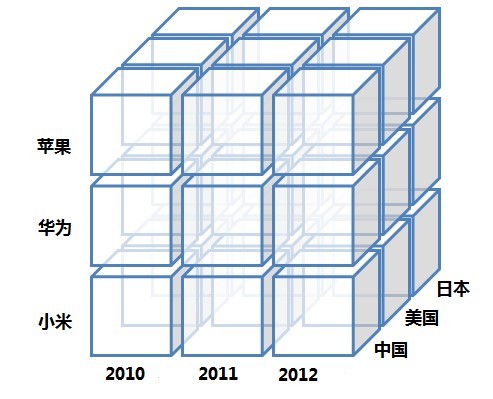

其中時間(time), 手機品牌(b.name，后文用phone代替)，國家(c.name，后文用country代替)是維度，而銷售數量(a.count)是度量，手機品牌的個數可用于表示手機品牌列的基度，各手機品牌在各年各個國家的銷量可作為一個cuboid，所有的cuboid組成一個cube，如下圖所示：

上圖展示了有3個維度的cube，每個小立方體代表一個cuboid，其中存盤的是度量列聚合后的結果，比如蘋果在中國2010年的銷量就是一個cuboid，

3 入口介紹

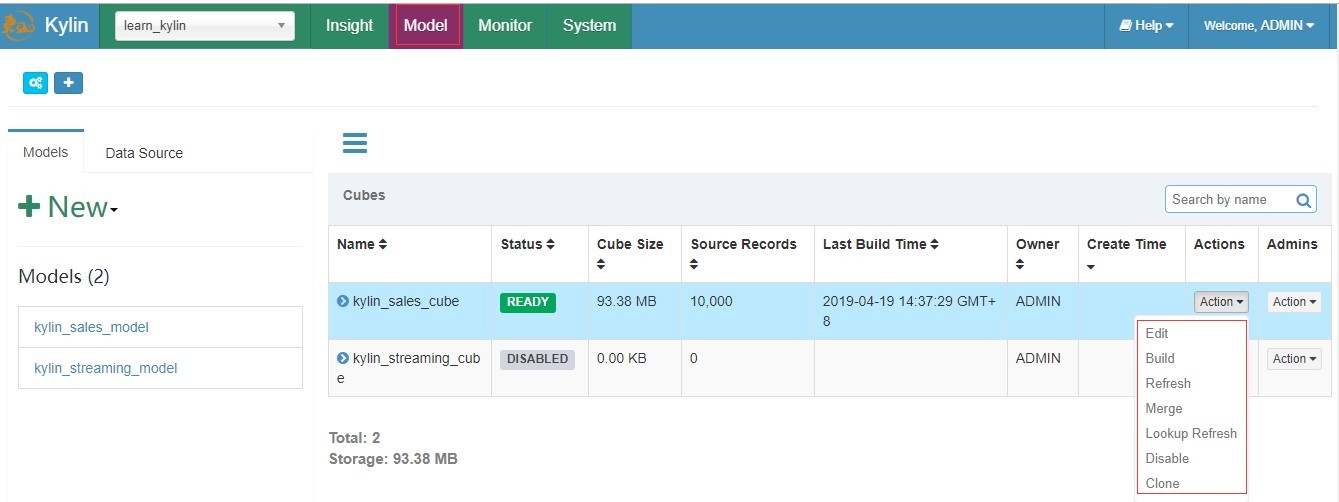

在kylin的web頁面上創建完成一個cube之后可以點擊action下拉框執行build或者merge操作，這兩個操作都會呼叫cube的rebuild介面，呼叫的引數包括：

1. cube名，用于唯一標識一個cube，在當前的kylin版本中cube名是全域唯一的，而不是每一個project下唯一的；
2. 本次構建的startTime和endTime，這兩個時間區間標識本次構建的segment的資料源只選擇這個時間范圍內的資料；對于BUILD操作而言，startTime是不需要的，因為它總是會選擇最后一個segment的結束時間作為當前segment的起始時間，
3. buildType標識著操作的型別，可以是”BUILD”、”MERGE”和”REFRESH”，

4 構建Cube程序

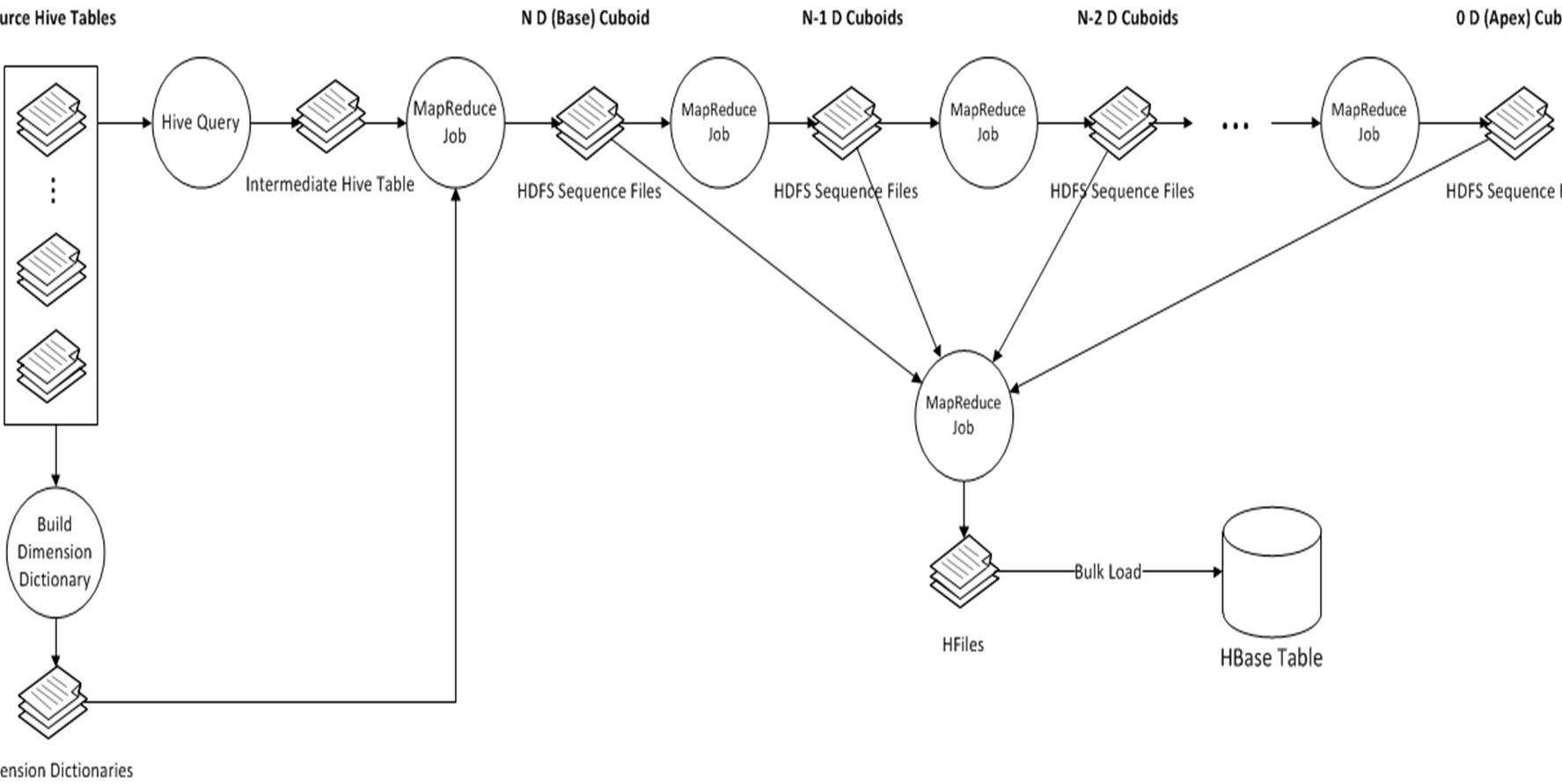

Kylin中Cube的Build程序，是將所有的維度組合事先計算，存盤于HBase中，以空間換時間，HTable對應的RowKey，就是各種維度組合，指標存在Column中，這樣，將不同維度組合查詢SQL，轉換成基于RowKey的范圍掃描，然后對指標進行匯總計算，以實作快速分析查詢，整個程序如下圖所示：

主要的步驟可以按照順序分為幾個階段：

1. 根據用戶的cube資訊計算出多個cuboid檔案;
2. 根據cuboid檔案生成htable;
3. 更新cube資訊;
4. 回收臨時檔案， 每一個階段操作的輸入都需要依賴于上一步的輸出，所以這些操作全是順序執行的，下面對這幾個階段的內容細分為11步具體講解一下：

4.1 創建Hive事實表中間表（Create Intermediate Flat Hive Table）

這一步的操作會新創建一個hive外部表，然后再根據cube中定義的星狀模型，查詢出維度和度量的值插入到新創建的表中，這個表是一個外部表，表的資料檔案（存盤在HDFS）作為下一個子任務的輸入，

4.2 重新分配中間表（Redistribute Flat Hive Table）

在前面步驟，hive會在HDFS檔案夾中生成資料檔案，一些檔案非常大,一些有些小,甚至是空的，檔案分布不平衡會導致隨后的MR作業不平衡:一些mappers作業很快執行完畢，但其它的則非常緩慢，為了平衡作業，kylin增加這一步“重新分配”資料，首先，kylin獲取到這中間表的行數,然后根據行數的數量,它會重新分配檔案需要的資料量，默認情況下，kylin分配每100萬行一個檔案，

4.3 提取事實表不同列值 （Extract Fact Table Distinct Columns）

在這一步是根據上一步生成的hive中間表計算出每一個出現在事實表中的維度列的distinct值，并寫入到檔案中，它是啟動一個MR任務完成的，它關聯的表就是上一步創建的臨時表，如果某一個維度列的distinct值比較大，那么可能導致MR任務執行程序中的OOM，

4.4 創建維度字典（Build Dimension Dictionary）

這一步是根據上一步生成的distinct column檔案和維度表計算出所有維度的子典資訊，并以字典樹的方式壓縮編碼，生成維度字典，子典是為了節約存盤而設計的， 每一個cuboid的成員是一個key-value形式存盤在hbase中，key是維度成員的組合，但是一般情況下維度是一些字串之類的值（例如商品名），所以可以通過將每一個維度值轉換成唯一整數而減少記憶體占用，在從hbase查找出對應的key之后再根據子典獲取真正的成員值，

4.5 保存Cuboid的統計資訊（Save Cuboid Statistics）

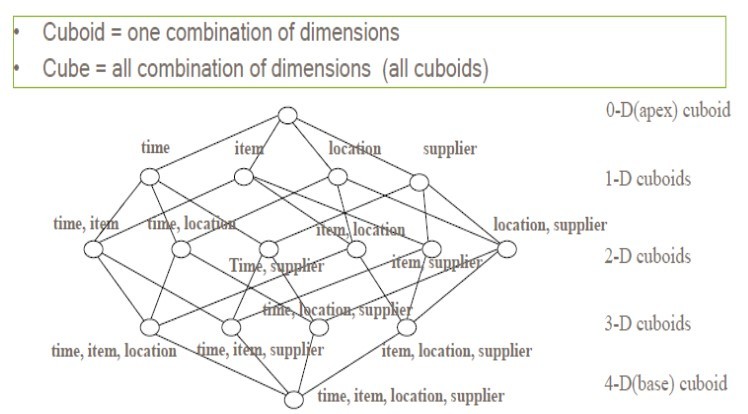

計算和統計所有的維度組合，并保存，其中，每一種維度組合，稱為一個Cuboid，理論上來說，一個N維的Cube，便有2的N次方種維度組合，參考網上的一個例子，一個Cube包含time, item, location, supplier四個維度，那么組合（Cuboid）便有16種：

4.6 創建HTable

創建一個HTable的時候還需要考慮一下幾個事情：

1. 列簇的設定，
2. 每一個列簇的壓縮方式，
3. 部署coprocessor，
4. HTable中每一個region的大小， 在這一步中，列簇的設定是根據用戶創建cube時候設定的，在HBase中存盤的資料key是維度成員的組合，value是對應聚合函式的結果，列簇針對的是value的，一般情況下在創建cube的時候只會設定一個列簇，該列包含所有的聚合函式的結果； 在創建HTable時默認使用LZO壓縮，如果不支持LZO則不進行壓縮，在后面kylin的版本中支持更多的壓縮方式； kylin強依賴于HBase的coprocessor，所以需要在創建HTable為該表部署coprocessor，這個檔案會首先上傳到HBase所在的HDFS上，然后在表的元資訊中關聯，這一步很容易出現錯誤，例如coprocessor找不到了就會導致整個regionServer無法啟動，所以需要特別小心；region的劃分已經在上一步確定了，所以這里不存在動態擴展的情況，所以kylin創建HTable使用的介面如下： public void createTable(final HTableDescriptor desc , byte [][] splitKeys)

4.7 用Spark引擎構建Cube(Build Cube with Spark)

在Kylin的Cube模型中，每一個cube是由多個cuboid組成的，理論上有N個普通維度的cube可以是由2的N次方個cuboid組成的，那么我們可以計算出最底層的cuboid，也就是包含全部維度的cuboid（相當于執行一個group by全部維度列的查詢），然后在根據最底層的cuboid一層一層的向上計算，直到計算出最頂層的cuboid（相當于執行了一個不帶group by的查詢），其實這個階段kylin的執行原理就是這個樣子的，不過它需要將這些抽象成mapreduce模型，提交Spark作業執行， 使用Spark，生成每一種維度組合（Cuboid）的資料， Build Base Cuboid Data； Build N-Dimension Cuboid Data : 7-Dimension； Build N-Dimension Cuboid Data : 6-Dimension； …… Build N-Dimension Cuboid Data : 2-Dimension； Build Cube，

4.8 將Cuboid資料轉換成HFile(Convert Cuboid Data to HFile)

創建完了HTable之后一般會通過插入介面將資料插入到表中，但是由于cuboid中的資料量巨大，頻繁的插入會對Hbase的性能有非常大的影響，所以kylin采取了首先將cuboid檔案轉換成HTable格式的Hfile檔案，然后在通過bulkLoad的方式將檔案和HTable進行關聯，這樣可以大大降低Hbase的負載，這個程序通過一個MR任務完成，

4.9 導HFile入HBase表(Load HFile to HBase Table)

將HFile檔案load到HTable中，這一步完全依賴于HBase的工具，這一步完成之后，資料已經存盤到HBase中了，key的格式由cuboid編號+每一個成員在字典樹的id組成，value可能保存在多個列組里，包含在原始資料中按照這幾個成員進行GROUP BY計算出的度量的值，

4.10 更新Cube資訊（Update Cube Info）

更新cube的狀態，其中需要更新的包括cube是否可用、以及本次構建的資料統計，包括構建完成的時間，輸入的record數目，輸入資料的大小，保存到Hbase中資料的大小等，并將這些資訊持久到元資料庫中，

4.11 清理Hive中間表(Hive Cleanup)

這一步是否成功對正確性不會有任何影響，因為經過上一步之后這個segment就可以在這個cube中被查找到了，但是在整個執行程序中產生了很多的垃圾檔案，其中包括：

1. 臨時的hive表;
2. 因為hive表是一個外部表，存盤該表的檔案也需要額外洗掉；
3. fact distinct這一步將資料寫入到HDFS上為建立子典做準備，這時候也可以洗掉了;
4. rowKey統計的時候會生成一個檔案，此時可以洗掉；
5. 生成HFile時檔案存盤的路徑和hbase真正存盤的路徑不同，雖然load是一個remove操作，但是上層的目錄還是存在的，也需要洗掉，

至此整個Build程序結束，
