本期我們帶大家回顧一下無倦同學的直播分享《Chunjun同步Hive事務表詳解》

一、Hive事務表的結構及原理

Hive是基于Hadoop的一個資料倉庫工具，用來進行資料提取、轉化、加載，這是一種可以存盤、查詢和分析存盤在Hadoop中的大規模資料的機制，Hive資料倉庫工具能將結構化的資料檔案映射為一張資料庫表，并提供SQL查詢功能，能將SQL陳述句轉變成MapReduce任務來執行，

在分享Hive事務表的具體內容前，我們先來了解下HIve 事務表在 HDFS 存盤上的一些限制，

Hive雖然支持了具有ACID語意的事務，但是沒有像在MySQL中使用那樣方便，有很多局限性，具體限制如下：

• 尚不支持BEGIN，COMMIT和ROLLBACK，所有語言操作都是自動提交的

• 僅支持ORC檔案格式（STORED AS ORC）

• 默認情況下事務配置為關閉，需要配置引數開啟使用

• 表必須是分桶表（Bucketed）才可以使用事務功能

• 表必須內部表，外部表無法創建事務表

• 表引數transactional必須為true

• 外部表不能成為ACID表，不允許從非ACID會話讀取/寫入ACID表

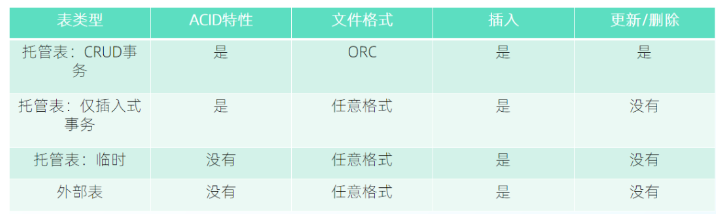

以下矩陣包括可以使用Hive創建的表的型別、是否支持ACID屬性、所需的存盤格式以及關鍵的SQL操作，

了解完Hive事務表的限制，現在我們具體了解下Hive事務表的內容，

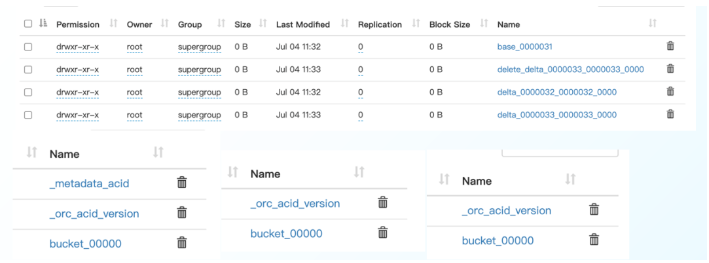

1、事務表檔案名字詳解

• 基礎目錄：

$partition/base_$wid/$bucket

• 增量目錄：

$partition/delta_$wid_$wid_$stid/$bucket

• 引數目錄：

$partition/delete_delta_$wid_$wid_$stid/$bucket

2、事務表檔案內容詳解

$ orc-tools data bucket_00000

{"operation":0,"originalTransaction":1,"bucket":536870912,"rowId":0,"currentTransaction":1,"row":{"id":1,"name":"Jerry","age":18}}

{"operation":0,"originalTransaction":1,"bucket":536870912,"rowId":1,"currentTransaction":1,"row":{"id":2,"name":"Tom","age":19}}

{"operation":0,"originalTransaction":1,"bucket":536870912,"rowId":2,"currentTransaction":1,"row":{"id":3,"name":"Kate","age":20}}

• operation 0 表示插入、1 表示更新，2 表示洗掉，由于使用了 split-update，UPDATE 是不會出現的，

• originalTransaction是該條記錄的原始寫事務 ID：

a、對于 INSERT 操作，該值和 currentTransaction 是一致的；

b、對于 DELETE，則是該條記錄第一次插入時的寫事務 ID，

• bucket 是一個 32 位整型，由 BucketCodec 編碼，各個二進制位的含義為：

a、1-3 位：編碼版本，當前是 001；

b、4 位：保留；

c、5-16 位：分桶 ID，由 0 開始，分桶 ID 是由 CLUSTERED BY 子句所指定的欄位、以及分桶的數量決定的，該值和 bucket_N 中的 N 一致；

d、17-20 位：保留；

e、21-32 位：陳述句 ID；

舉例來說，整型 536936448 的二進制格式為 00100000000000010000000000000000，即它是按版本 1 的格式編碼的，分桶 ID 為 1，

• rowId 是一個自增的唯一 ID，在寫事務和分桶的組合中唯一；

• currentTransaction 當前的寫事務 ID；

• row 具體資料，對于 DELETE 陳述句，則為 null，

3、更新 Hive 事務表資料

UPDATE employee SET age = 21 WHERE id = 2;

這條陳述句會先查詢出所有符合條件的記錄，獲取它們的 row_id 資訊，然后分別創建 delete 和 delta 目錄：

/user/hive/warehouse/employee/delta_0000001_0000001_0000/bucket_00000

/user/hive/warehouse/employee/delete_delta_0000002_0000002_0000/bucket_00000 (update)

/user/hive/warehouse/employee/delta_0000002_0000002_0000/bucket_00000 (update)

delete_delta_0000002_0000002_0000/bucket_00000

包含了洗掉的記錄：

{"operation":2,"originalTransaction":1,"bucket":536870912,"rowId":1,"currentTransaction":2,"row":null}

delta_0000002_0000002_0000/bucket_00000

包含更新后的資料：

{"operation":0,"originalTransaction":2,"bucket":536870912,"rowId":0,"currentTransaction":2,"row":{"id":2,"name":"Tom","salary":21}}

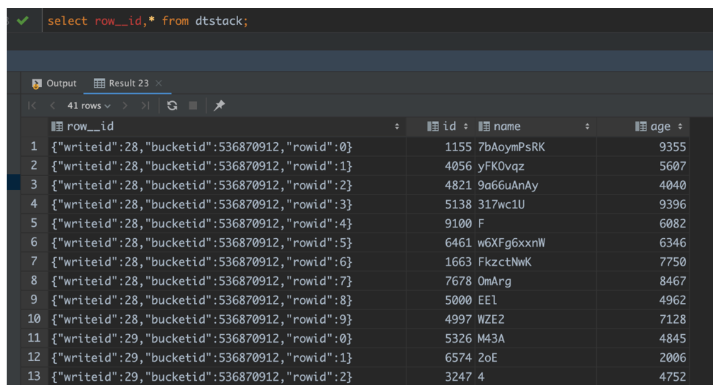

4、Row_ID 資訊怎么查?

5、事務表壓縮(Compact)

隨著寫操作的積累，表中的 delta 和 delete 檔案會越來越多，事務表的讀取程序中需要合并所有檔案，數量一多勢必會影響效率，此外小檔案對 HDFS 這樣的檔案系統也不夠友好，因此Hive 引入了壓縮（Compaction）的概念，分為 Minor 和 Major 兩類，

● Minor

Minor Compaction 會將所有的 delta 檔案壓縮為一個檔案，delete 也壓縮為一個，壓縮后的結果檔案名中會包含寫事務 ID 范圍，同時省略掉陳述句 ID，

壓縮程序是在 Hive Metastore 中運行的，會根據一定閾值自動觸發，我們也可以使用如下陳述句人工觸發：

ALTER TABLE dtstack COMPACT 'MINOR'，

● Major

Major Compaction 會將所有的 delta 檔案,delete 檔案壓縮到一個 base 檔案，壓縮后的結果檔案名中會包含所有寫事務 ID 的最大事務 ID，

壓縮程序是在 Hive Metastore 中運行的，會根據一定閾值自動觸發，我們也可以使用如下陳述句人工觸發：

ALTER TABLE dtstack COMPACT 'MAJOR'，

6、檔案內容詳解

ALTER TABLE employee COMPACT 'minor';

陳述句執行前：

/user/hive/warehouse/employee/delta_0000001_0000001_0000

/user/hive/warehouse/employee/delta_0000002_0000002_0000 (insert 創建, mary的資料)

/user/hive/warehouse/employee/delete_delta_0000002_0000002_0001 (update)

/user/hive/warehouse/employee/delta_0000002_0000002_0001 (update)

陳述句執行后：

/user/hive/warehouse/employee/delete_delta_0000001_0000002

/user/hive/warehouse/employee/delta_0000001_0000002

7、讀 Hive 事務表

我們可以看到 ACID 事務表中會包含三類檔案，分別是 base、delta、以及 delete，檔案中的每一行資料都會以 row_id 作為標識并排序，從 ACID 事務表中讀取資料就是對這些檔案進行合并，從而得到最新事務的結果，這一程序是在 OrcInputFormat 和 OrcRawRecordMerger 類中實作的，本質上是一個合并排序的演算法，

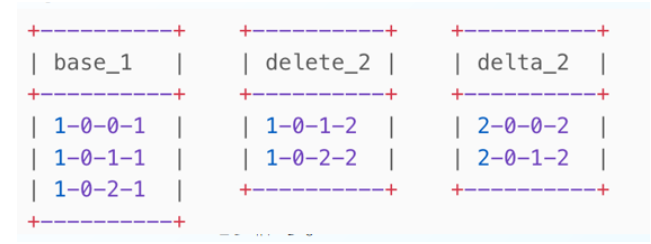

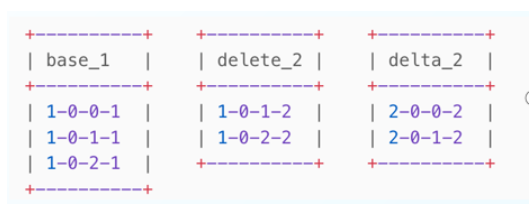

以下列檔案為例，產生這些檔案的操作為：

1. 插入三條記錄

2. 進行一次 Major Compaction

3. 然后更新兩條記錄，

1-0-0-1 是對 originalTransaction - bucketId - rowId - currentTra

8、合并演算法

對所有資料行按照 (originalTransaction, bucketId, rowId) 正序排列，(currentTransaction) 倒序排列，即：

originalTransaction-bucketId-rowId-currentTransaction

(base_1)1-0-0-1

(delete_2)1-0-1-2# 被跳過(DELETE)

(base_1)1-0-1-1 # 被跳過(當前記錄的 row_id(1) 和上條資料一樣)

(delete_2)1-0-2-2 # 被跳過(DELETE)

(base_1)1-0-2-1 # 被跳過(當前記錄的 row_id(2) 和上條資料一樣)

(delta_2)2-0-0-2

(delta_2)2-0-1-2

獲取第一條記錄；

1. 如果當前記錄的 row_id 和上條資料一樣，則跳過；

2. 如果當前記錄的操作型別為 DELETE，也跳過；

通過以上兩條規則，對于 1-0-1-2 和 1-0-1-1，這條記錄會被跳過；

如果沒有跳過，記錄將被輸出給下游；

重復以上程序，

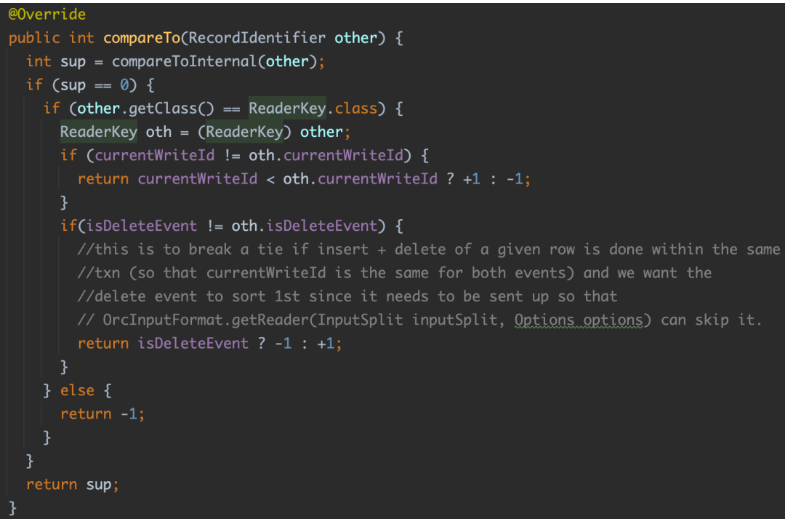

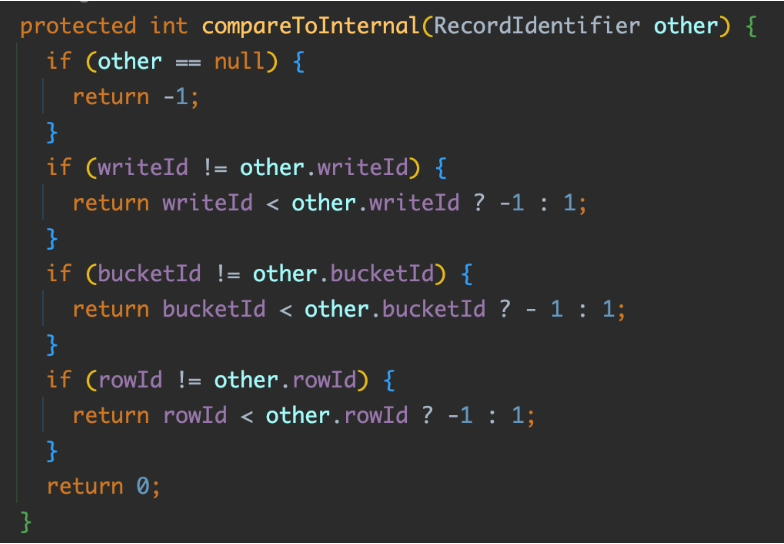

合并程序是流式的，即 Hive 會將所有檔案打開，預讀第一條記錄，并將 row_id 資訊存入到 ReaderKey 型別中，

三、ChunJun讀寫Hive事務表實戰

了解完Hive事務表的基本原理后，我們來為大家分享如何在ChunJun中讀寫Hive事務表，

1、事務表資料準備

-- 創建事務表

create table dtstack(

id int,

name string,

age int

)

stored as orc

TBLPROPERTIES('transactional'='true');

-- 插入 10 條測驗資料

insert into dtstack (id, name, age)

values (1, "aa", 11), (2, "bb", 12), (3, "cc", 13), (4, "dd", 14), (5, "ee", 15),

   (6, "ff", 16), (7, "gg", 17), (8, "hh", 18), (9, "ii", 19), (10, "jj", 20);

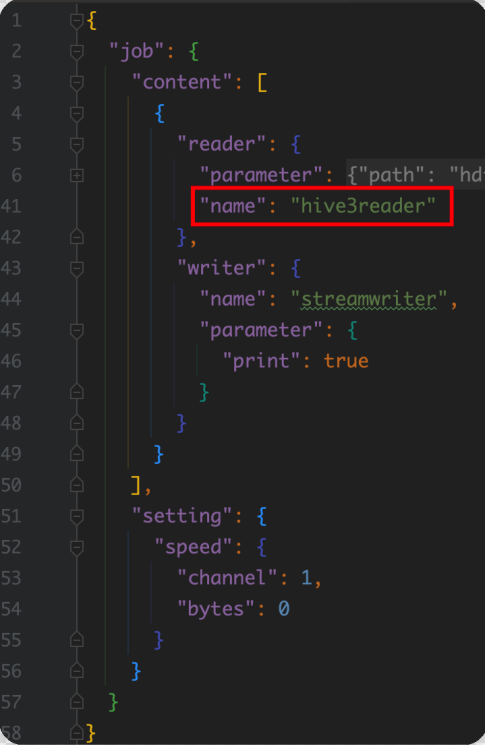

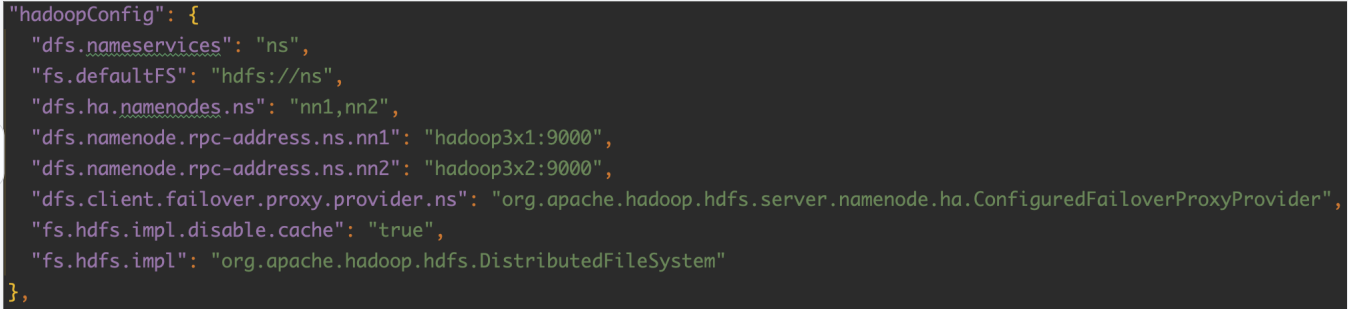

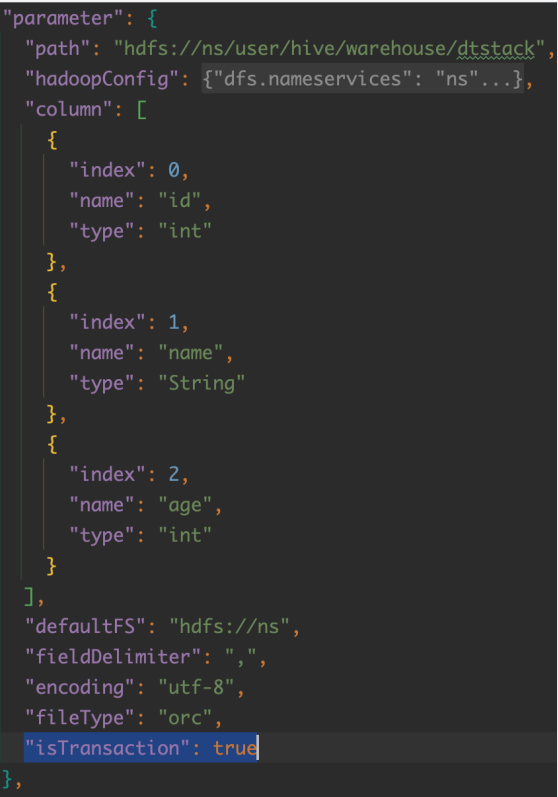

2、配置 ChunJun json 腳本

3、提交任務(讀寫事務表)

啟動 Session

/root/wujuan/flink-1.12.7/bin/yarn-session.sh -t $ChunJun_HOME -d

提交 Yarn Session 任務

讀取事務表

/root/wujuan/ChunJun/bin/ChunJun-yarn-session.sh -job /root/wujuan/ChunJun/ChunJun-examples/json/hive3/hive3_transaction_stream.json -confProp {"yarn.application.id":"application_1650792512832_0134"}

寫入事務表

/root/wujuan/ChunJun/bin/ChunJun-yarn-session.sh -job /root/wujuan/ChunJun/ChunJun-examples/json/hive3/stream_hive3_transaction.json -confProp {"yarn.application.id":"application_1650792512832_0134"}

根據上一行結果替換 yarn.application.id

三、ChunJun 讀寫Hive事務表原始碼分析

壓縮器是在 Metastore 境內運行的一組后臺程式，用于支持 ACID 系統，它由 Initiator、 Worker、 Cleaner、 AcidHouseKeeperService 和其他一些組成，

1、Compactor

● Delta File Compaction

在不斷的對表修改中，會創建越來越多的delta檔案，需要這些檔案需要被壓縮以保證性能，有兩種型別的壓縮，即(minor)小壓縮和(major)大壓縮：

minor 需要一組現有的delta檔案，并將它們重寫為每個桶的一個delta檔案

major 需要一個或多個delta檔案和桶的基礎檔案，并將它們改寫成每個桶的新基礎檔案，major 需要更久，但是效果更好

所有的壓縮作業都是在后臺進行的，并不妨礙對資料的并發讀寫，在壓縮之后系統會等待，直到所有舊檔案的讀都結束，然后洗掉舊檔案，

●Initiator

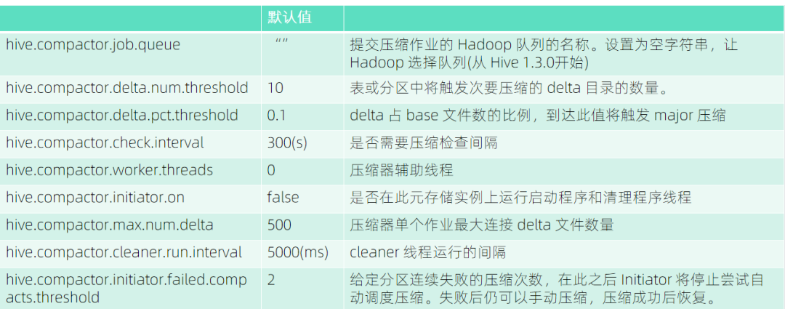

這個模塊負責發現哪些表或磁區要進行壓縮，這應該在元存盤中使用hive.compactor.initiator.on來啟用， 每個 Compact 任務處理一個磁區（如果表是未磁區的，則處理整個表），如果某個磁區的連續壓實失敗次數超過 hive.compactor.initiator.failed.compacts.threshold，這個磁區的自動壓縮調度將停止，

● Worker

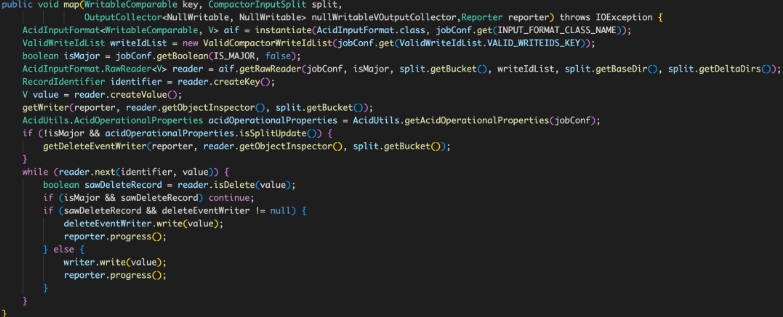

每個Worker處理一個壓縮任務， 一個壓縮是一個MapReduce作業，其名稱為以下形式，-compactor-.
