時代在召喚： HTAP Is On The Way

近些年，HTAP 正在受到人們越來越多的關注，Gartner 在 2014 年提出了 HTAP 這個術語和它的定義：

Hybrid transaction/analytical processing (HTAP) is an emerging application architecture that ”breaks the wall“ between transaction processing and analytics. It enables more informed and ”in business real time“ decision making.

在此之前，市面上基本是 OLTP 和 OLAP 資料庫的天下，

OLTP

第一個有效的面向事務的資料庫在 1970 / 1980 年代開始廣泛使用，它們后來被稱為在線事務處理 (OLTP：Online Transaction Processing) 系統， 事務處理對單記錄操作可靠性、準確性和速度要求非常高，

OLAP

隨著資料量的增大，特別是互聯網的發展，OLTP 資料庫的作業負載越來越大，同時分析能力嚴重受限，我們需要一個能非常快速地在一個或多個資料庫表中查找單個記錄、多條記錄或一種記錄總數的資料庫，OLAP 資料庫同 OLTP 資料庫在技術上也分道揚鑣，

然而，針對不同資料場景選擇對應的 TP / AP 系統也帶來了相應的難題，因為 TP 和 AP 不是一套系統，在搭配使用時就會有資料傳輸的程序，在 一體化實時 HTAP 資料庫 StoneDB，如何替換 MySQL 并實作近百倍性能提升的文章中，我們總結了業界通過 TP / ETL或資料遷移 / AP 結構來構建 HTAP 系統存在的一些問題：

• 實時性低（TP + AP 系統導致了資料孤島，意味著 OLAP 資料庫中的資料總是過時的，根據資料量的不同，資料延遲通常從幾小時到一周），
• 企業維護兩套資料庫系統，管理和維護成本很高，

Gartner 的最新報告表明，傳統的 TP + AP 架構將事務和分析系統分開，業務實時回應的高需求意味著使用“過時”的資料已經不合時宜，商業時刻轉瞬即逝，我們需要創建一套更簡單的體系結構，讓 TP + AP 及 ETL 程序被單個資料庫所取代，消除資料副本，將資料存盤在 OLTP 引擎中進行事務處理，然后將資料復制到 OLAP 引擎（可能多次）以進行分析，隨著軟硬體基礎設施和資料庫技術的不斷進步，屬于 HTAP 資料庫系統的時代已經到來，

HTAP 資料庫 StoneDB 為什么選擇擁抱 MySQL 生態?

StoneDB 并不希望打造一個新的 StoneDB HTAP 生態，對于大部分資料庫用戶來說，最好的產品體驗就是開箱即用，在一個黑盒系統中完成業務的平滑遷移，最大程度的降低用戶學習成本和運維成本，而 MySQL 是世界上最流行的資料庫，擁有龐大和成熟的生態，

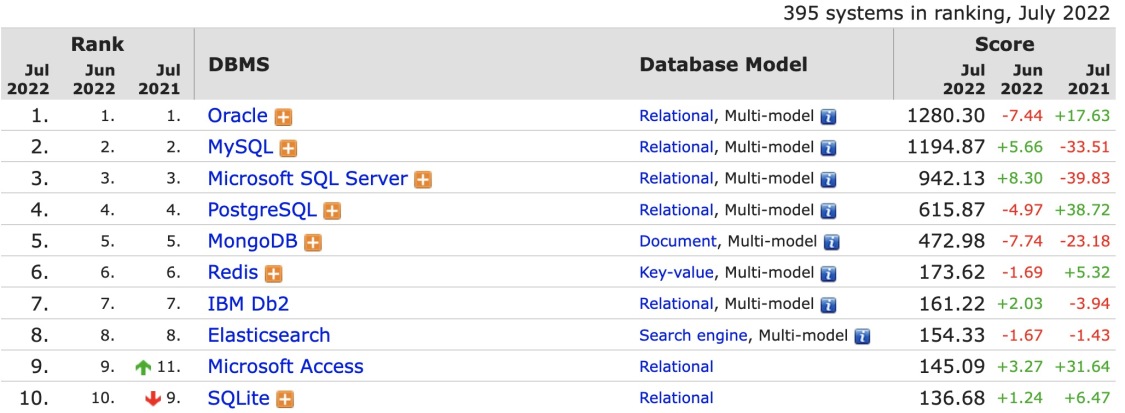

從 DB-Engines 排名上看到，MySQL 穩居第二，僅次于 Oracle，（下圖來自 DB-Engines）

Shadowserver Foundation 在 5 月 31 日發布了一份全網的 MySQL掃描報告，超過 360 萬個 MySQL 實體暴露在公網，這只是暴露出來的，我們可以推斷，實際的裝機量要遠遠大于這個數字，

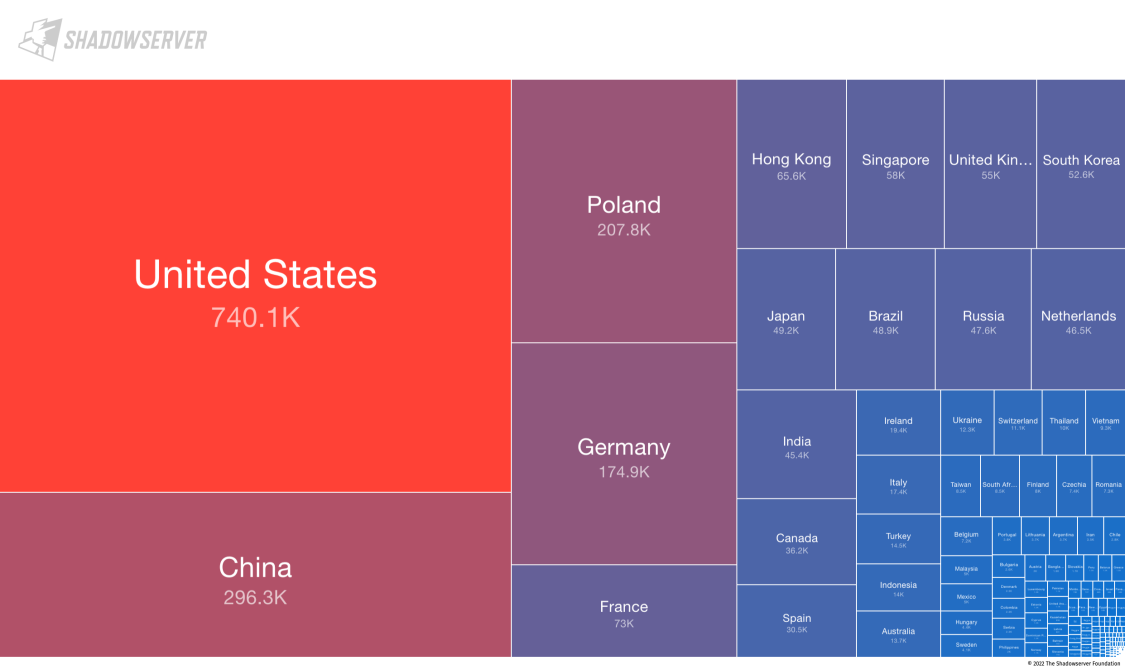

IPv4 掃描

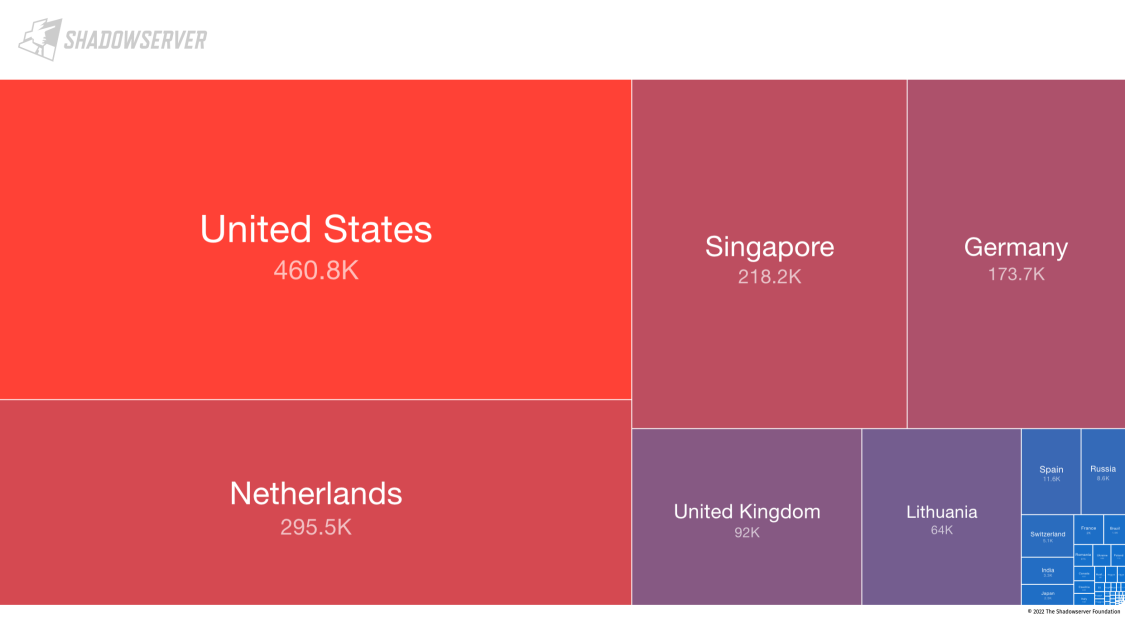

IPv6 掃描

業界唯一開源的 HTAP

我們以存盤架構為特征對業界最新的 HTAP 資料庫做一個概覽：

• 基于磁盤的行存盤 + 分布式列存盤：MySQL HeatWave
• 以行存盤為主 + IMCS （記憶體列）：Oracle Database In-Memory（A dual format in-memory database）、 SQL Server、DB2 BLU
• 分布式行存盤 + 列存副本：SingleStore
• 以列存為主 + Delta Row Store：SAP HANA

從上述中可以看到，哪怕是最流行的開源資料庫 MySQL，它的 HeatWave 也不開源，

StoneDB 就是希望打破這種局面，在開源這條道路上做一個探索，做一款由我們中國人主導的開源 HTAP 資料庫，

MySQL 原生

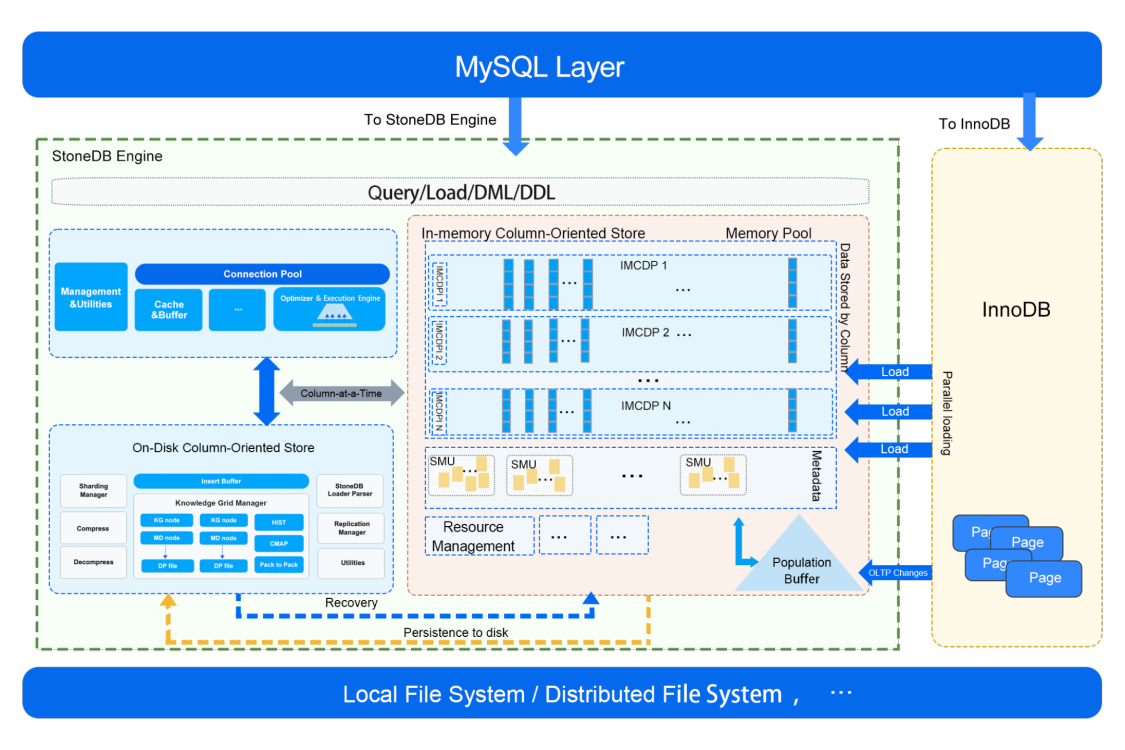

StoneDB 沿用并適配 MySQL sql 層，原生 100% 兼容 MySQL 協議和語法，我們先看下 StoneDB 官網提供的  2.0 架構圖：

架構圖中相關術語介紹：

IMCDP：In Memory Column Data Pack 的縮寫，存盤在記憶體中的列資料包，

IMCDPI：In Memory Column Data Pack Index 的縮寫，用于保存 IMCDP 的元資料，包括：

• 物件數量
• 列數量
• 映射行的資訊
• 事務相關的資料

SMU：snapshot meta unit 的縮寫，

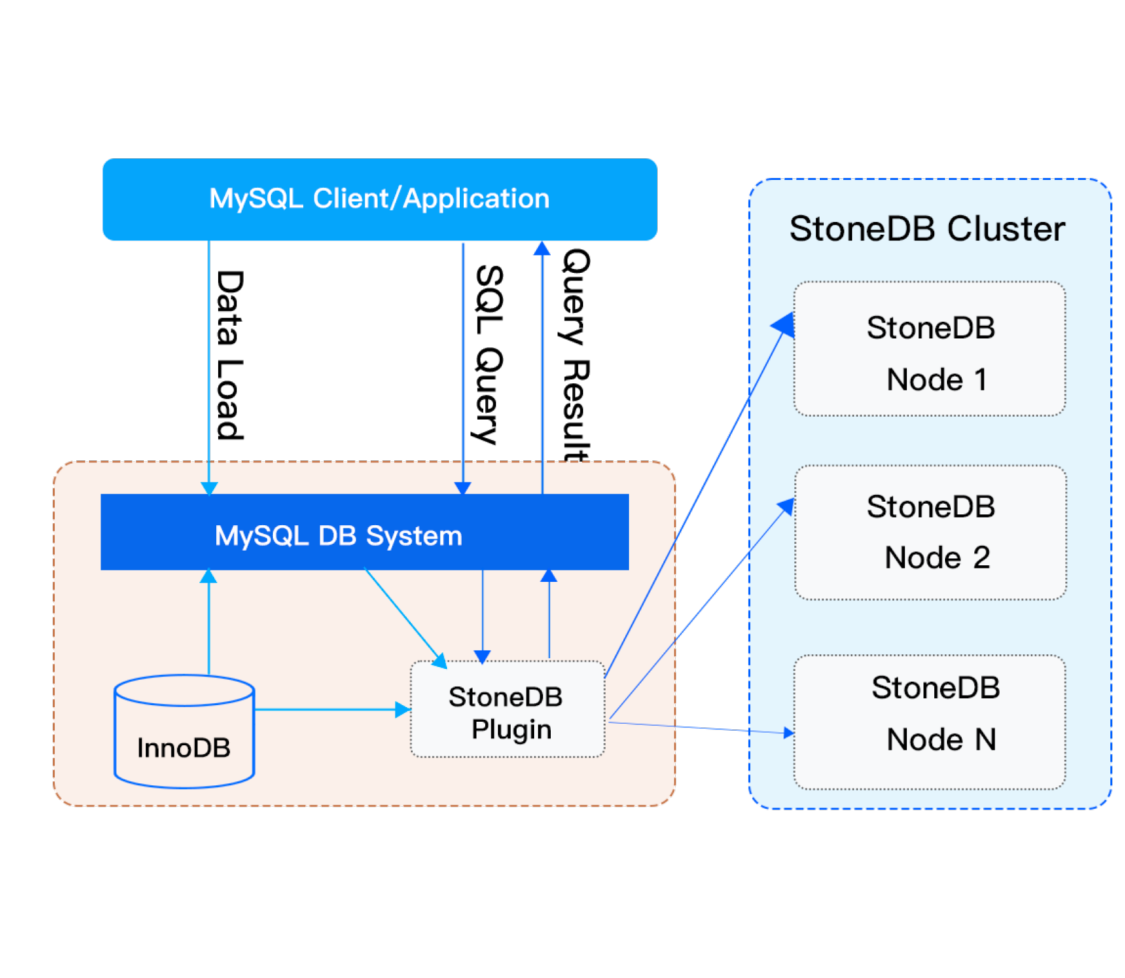

在 StoneDB 2.0 的設計中，會推出類似 MySQL HeatWave 的 In-Memory Column Store 引擎：基于磁盤的 RDBMS （MySQL 8.0）和分布式記憶體列存盤（IMCS）來實作 HTAP，

StoneDB 在不改變 MySQL 原生的 OLTP 作業負載的前提下，深度集成 IMCS 集群以加速查詢處理，事務在原生 MySQL 作業負載中執行，另外 StoneDB 會自行判斷復雜查詢并將其下推到 IMCS 引擎進行加速處理，經常訪問的列將被加載到 IMCS 中，列資料從行存盤中提取（由 InnoDB 并行加載到 IMCS），熱資料駐留在 IMCS，冷資料落盤，

基于 IMCS 引擎我們將實作 AP 負載的全記憶體計算：

1. 記憶體中資料組織方式：IMCDP + IMCDPI ，
2. 資料加載方式：由 InnoDB 并行加載至 IMCS 中，
3. 資料的更新：當 TP 中的資料發生變化的時候，實時更新到 AP 引擎中，
4. 記憶體中資料持久化及系統恢復：為了加速恢復的速度，我們將記憶體中的資料持久化到我們的 on-disk column store 中，

高效加載 TP 資料（From InnoDB）

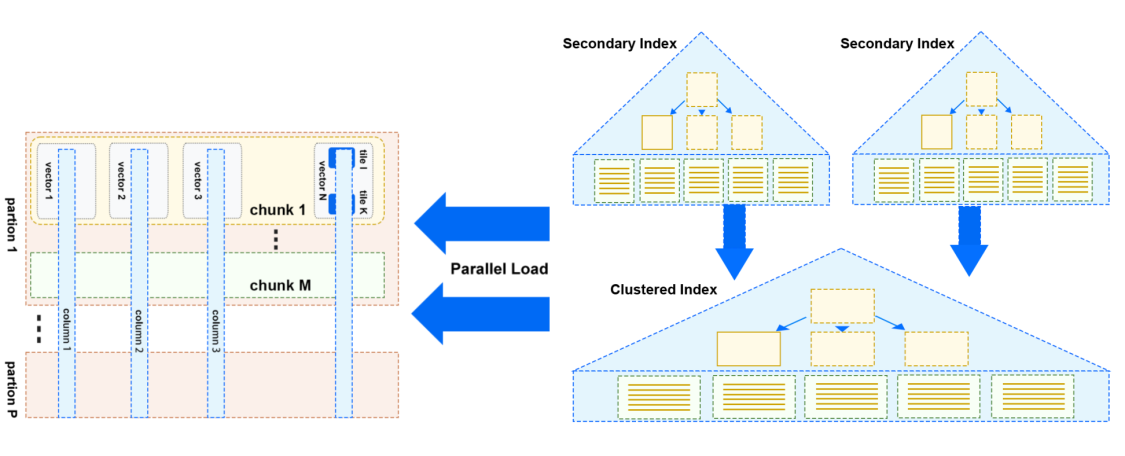

上圖是剛剛介紹了 StoneDB 2.0 架構中提到的從 InnoDB 并行加載資料的示意圖，

與 HeatWave 采用的方案類似，通過并行掃描 TP 中的資料（主要是 InnoDB 表），將需要加載的資料按 partition ,chunk, vector, tile 的資料組織方式并行的加載至 IMCS 中，每個partion 中包括若干個 chunk，每個 chunk 中又包含若干個 vector，每個 vector 中包括了某列中的部分資料，同時，提供匯入行為的監控能力，實時感知加載進度，在加載程序中通過非阻塞，無鎖機制來實作高性能資料加載能力，

資料的更新

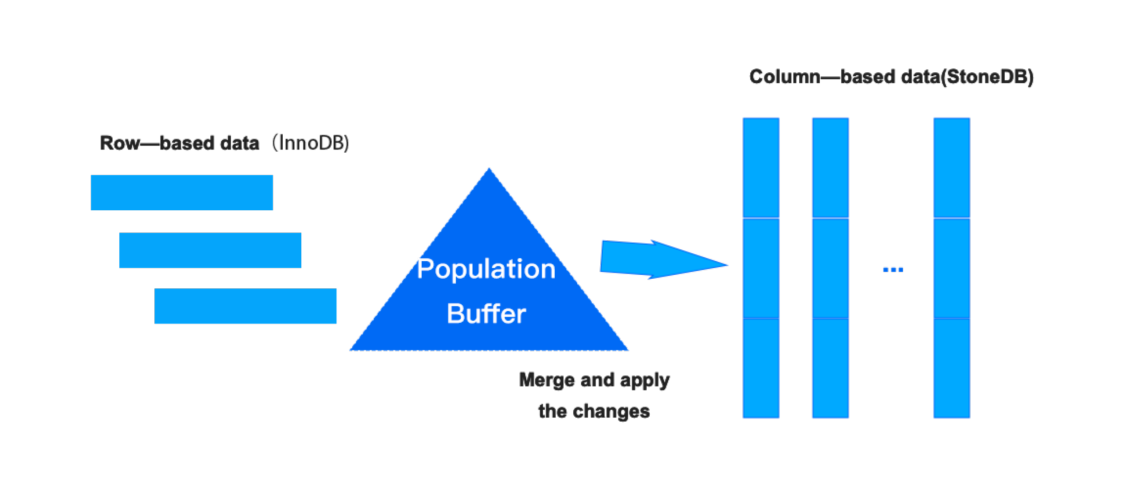

當 TP 中的資料發生變化后，將該項資料插入到 Population Buffer 中，并維護該資料的版本資訊，當滿足如下任一條件的時候，會將 Population Buffer 中的資料，依據版本資訊依次與記憶體中的資料合并為最新的版本資料：

1. 當我們的 Population Buffer 已經寫滿后，會執行一次 flush 動作，將 Population Buffer 中的資料更新到其對應的資料中，
2. 指定 merge 的時間，例如：200ms，
3. 當 AP 中的負載發現其參考到了 TP 中的資料，其會主動的檢查 Population Buffer 是否有最新的版本，如果有則合并形成最新資料，

   未來 2.0 其它的重點作業：

• 基于代價的新查詢引擎：一個負載透明，具有更加高效，準確的代價模型將是我們系統性能的保證；并行查詢和向量化等技術也將會得到持續的迭代，
• 分布式 Column Store AP 集群將在單機能力構建后，重點演進，

最后

除了 Gartner 的原始定義，我們對 HTAP 更多視為一個集硬體、TP、AP、記憶體、云原生資料庫技術、可擴展事務管理等多種功能的新興架構，使事務處理和分析（HTAP）能夠在同一套資料庫上運行，

一個現代的 HTAP 資料庫應該具備以下特性：

一致性：包含全面的 ACID 事務支持，資料密集型應用程式可以依靠它來保證資料一致性，從而提高開發人員的速度和用戶體驗，

高可用性：無論后端發生什么，用戶都能進行 7x24 小時的訪問，有一套內部機制來處理機器故障和網路問題等瞬時和永久性故障（比如宕機/腦裂），并且提供資料復制和細粒度資料放置功能，以確保資料高可用，并且提供滾動升級機制，避免集群擴展和架構升級等引發的停機對業務造成影響，

可擴展性：應用云原生技術，其計算和存盤資源可以輕松擴展以應對業務的增長，按需且實時地添加新節點，以存盤更多資料、處理更多讀取和寫入以及處理更復雜的查詢，

實時性：資料庫應支持任何實時更新，從而實作細粒度索引和并行查詢執行，為了確保及時性，資料庫架構必須同時利用行存盤和列存盤，并基于查詢優化器選擇最佳的資料訪問路徑，
