![](https://img.uj5u.com/2022/08/31/320634310925351.png)
Apache DolphinScheduler是一款非常不錯的調度工具，可單機可集群可容器，可調度sql、存盤程序、http、大資料等，也可使用shell、python、java、flink等語言及工具，功能強大型別豐富，適合各類調度型任務，社區及專案也十分活躍，現在Github中已有8.5k的star??
# 準備作業
閱讀本文前建議您先閱讀下官方的檔案
檔案鏈接：[https://dolphinscheduler.apache.org/zh-cn/docs/latest/user_doc/guide/parameter/context.html](https://dolphinscheduler.apache.org/zh-cn/docs/latest/user_doc/guide/parameter/context.html)
在這里，先準備下sql表資源，以下為`postgresql`的`sql`腳本:
## 表結構
```CREATE TABLE dolphinscheduler.tmp (
id int4 NOT NULL,
"name" varchar(50) NULL,
"label" varchar(50) NULL,
update_time timestamp NULL,
score int4 NULL,
CONSTRAINT tmp_pkey PRIMARY KEY (id) );
```
## 表資料
```INSERT INTO tmp (id,"name","label",update_time,score) VALUES
(3,'二狗子','','2022-07-06 21:49:26.872',NULL),
(2,'馬云云','',NULL,NULL),
(1,'李思','','2022-07-05 19:54:31.880',85);
```
我這里使用的 postgresql 的資料庫，如果您是 mysql 或者其他資料的用戶，請自行更改以上表和資料并添加到庫中即可~

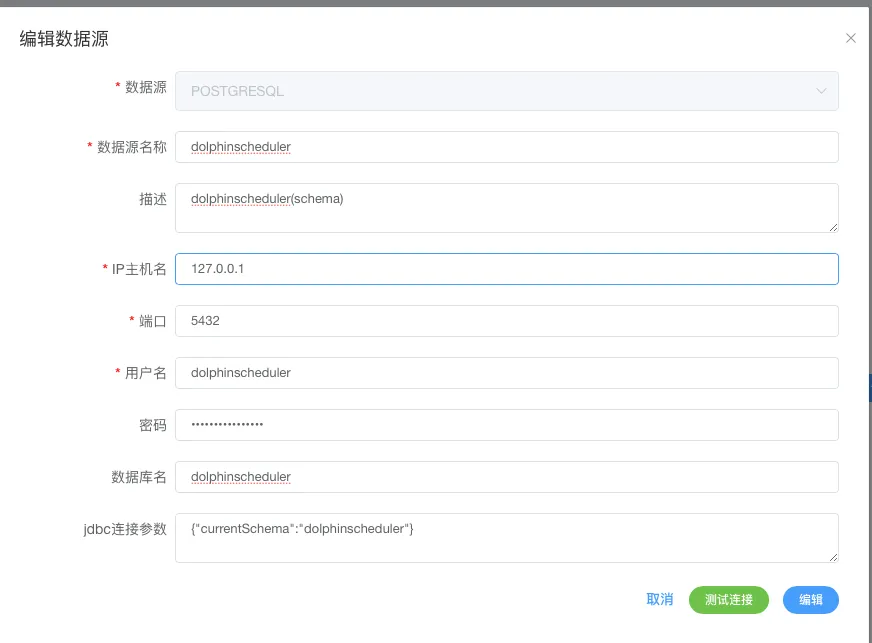

表及資料入庫，請將tmp所屬的庫配置到 DS后臺->資料源中心->創建資料源，以下是我的配置，記住，這里面的所有資料庫配置均遵守所屬資料庫型別的jdbc 的 driver 的配置引數，配置完成也會在DS的資料庫生成一條 jdbc 的連接地址，這點要明白～
# 簡單的專案創建及說明
因為DolphinScheduler的任務是配置在專案下面，所以第一步得新建一個專案，這樣：`DS后臺`->`專案管理`->`創建專案`，這是我創建的請看下圖：
![](https://img.uj5u.com/2022/08/31/320634310925353.png)

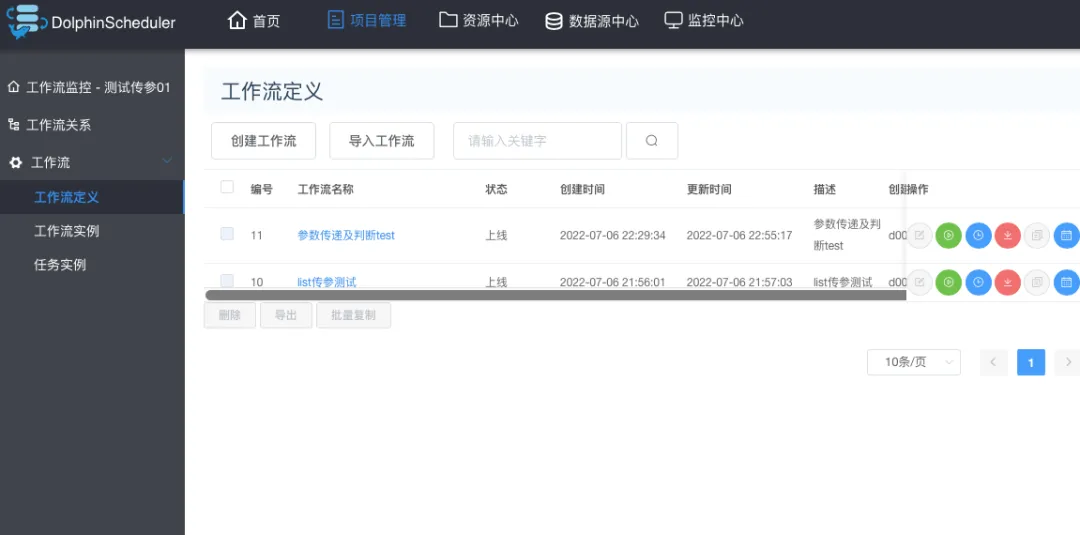

準備完專案之后，滑鼠點進去，并進入到作業流定義選單頁面，如下圖：
![](https://img.uj5u.com/2022/08/31/320634310925354.png)
## 簡單解釋下DS的基本結構
首先，DS一般部署在 linux 服務器下，創建任務的用戶需要在 admin賬戶下創建，重要的是創建的每個作業賬戶需要與作業系統用戶一一對應.
比如你創建了一個 test 的DS賬戶，那所在的服務器也必須有一個test的賬戶才可行，這是DS的規則，
每個用戶下(除了admin外）所能創建的調度任務均在各自創建的專案下，每個專案又分為多個任務(作業流定義),一個任務下又可分為多個任務節點，

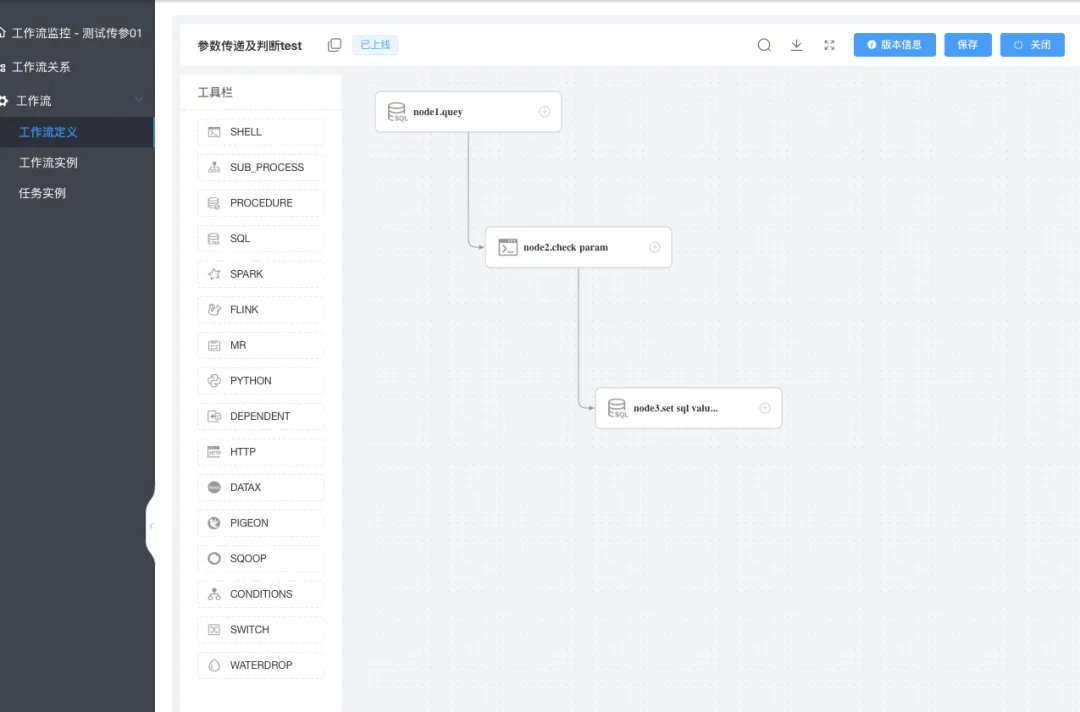

下圖為任務定義
![](https://img.uj5u.com/2022/08/31/320634310925355.png)
ok,如果已經準備好以上步驟，下面開始繼續定義一個簡單的調度任務～
# 簡單的引數傳遞

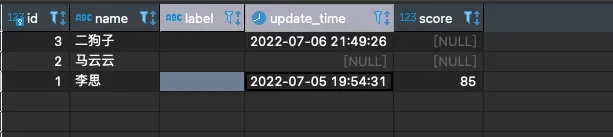

先看表：
![](https://img.uj5u.com/2022/08/31/320634310925356.png)
如圖我們先做個簡單的：
如果二狗子的本名叫李思，需要取** id=1 **的 name 放到**id=3 **的 label 中，并且更新 update_time

### 01

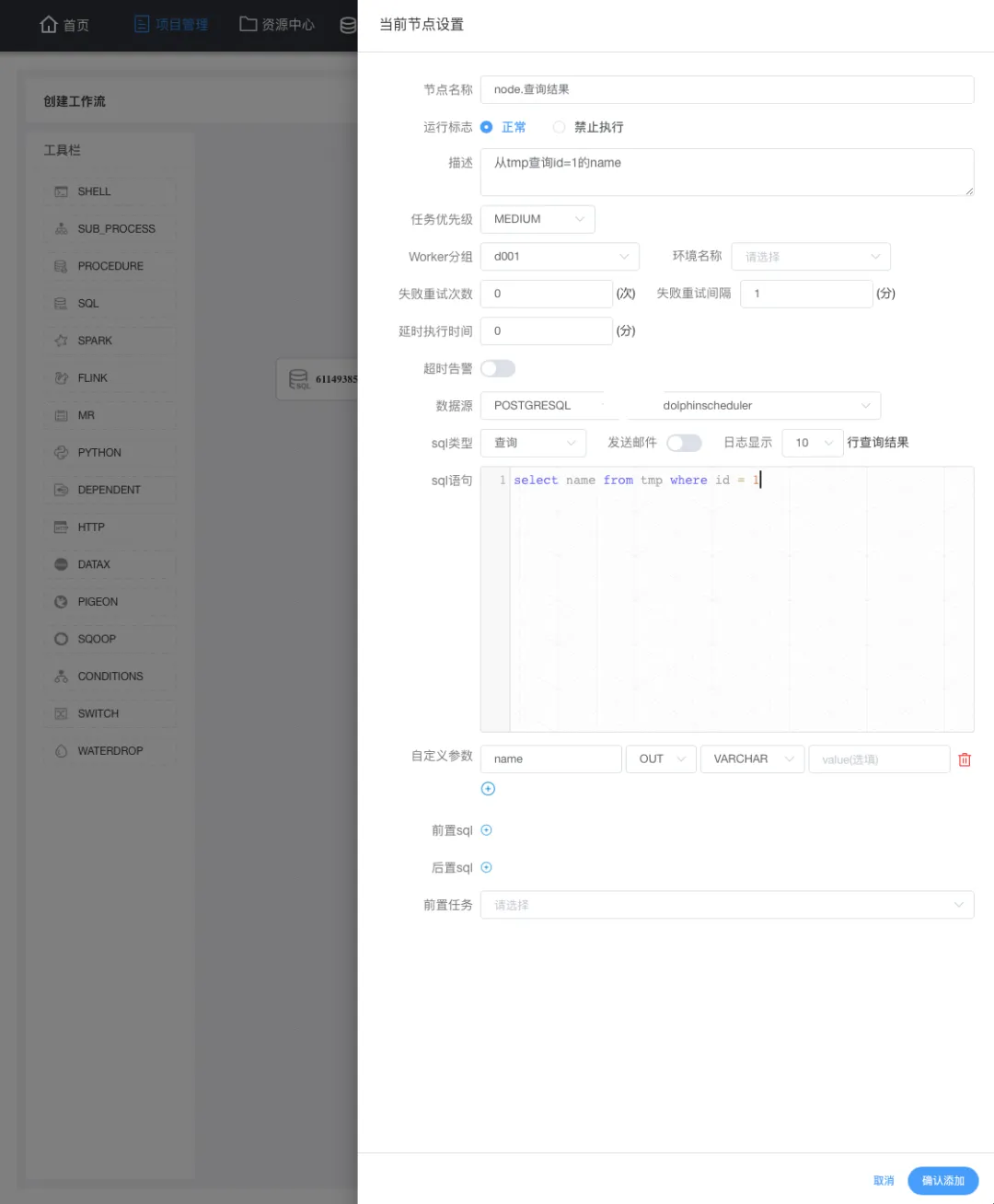

在作業流定義串列，點擊創建作業流就進入一個具體的任務(作業流)的定義,同時我們使用的是sql任務，需要從左側拖動一個sql任務到畫布中(右側空白處)：
![](https://img.uj5u.com/2022/08/31/320634310925357.png)
拖動 sql任務到畫布會自動彈出節點定義，上圖為當前節點的一個定義，重點是：資料源、sql型別、sql陳述句，如官方所說，如果將 name 傳遞到下游，則需要在自定義引數重定義這個 name 為 out方向型別為varchar，
### 02

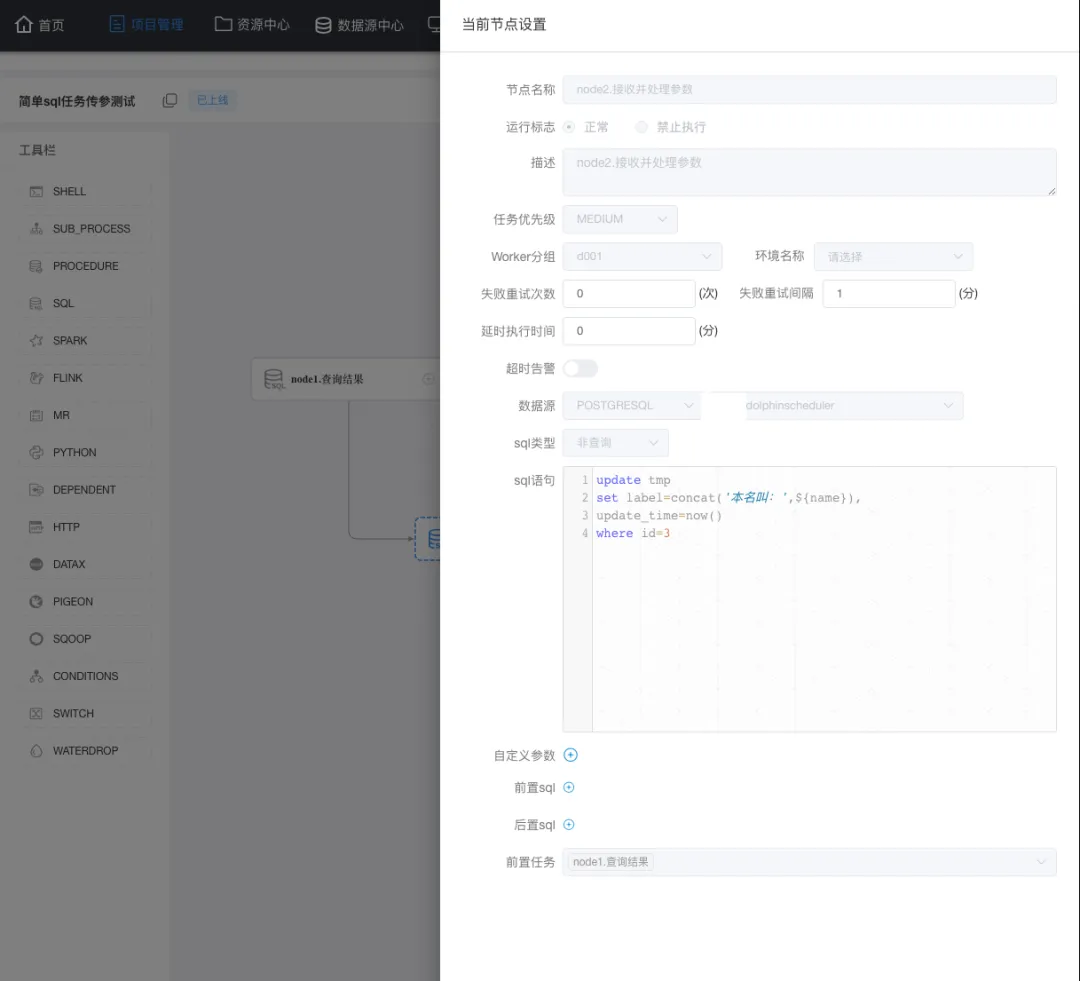

因為傳遞到引數需要寫入到表，這里我們再定義一個節點，這個節點負責接收上游傳遞到name，執行update 時使用這個 name ，以下是我的定義：
![](https://img.uj5u.com/2022/08/31/320634310925358.png)
這里不僅僅要注意 sql型別 (sql型別與sql陳述句是一一對應的，型別不能錯) ，還有就是前置任務一定要選中(上面定義的) node1節點，另外，需要注意的是當前任務是上下游傳參，所以在node2 中是直接使用 node1中定義的 name 這個引數，
### 03

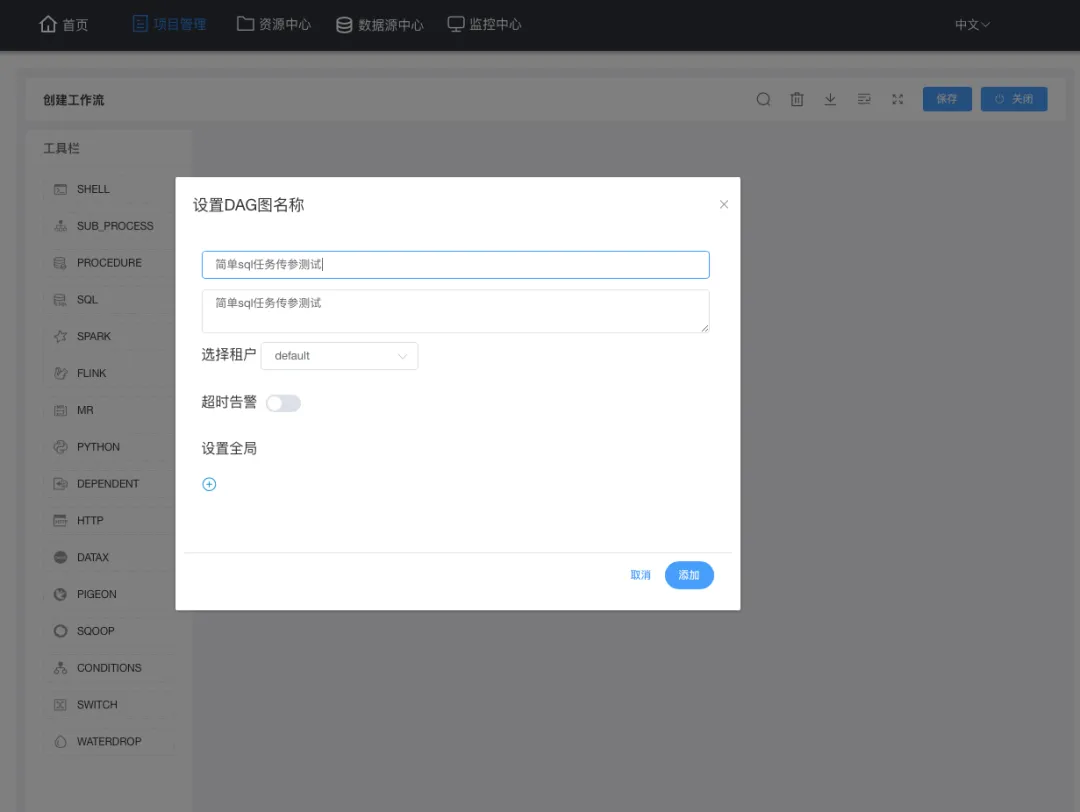

定義完成當前任務需要保存：點右上角保存，填寫并保存后點關閉以退出定義；
![](https://img.uj5u.com/2022/08/31/320634310925359.png)
### 04
定義的任務需要上線了才可執行，所以在作業流定義串列先點該任務的黃色按鈕(任務上線)，然后才是點綠色按鈕(執行任務)：

### 05

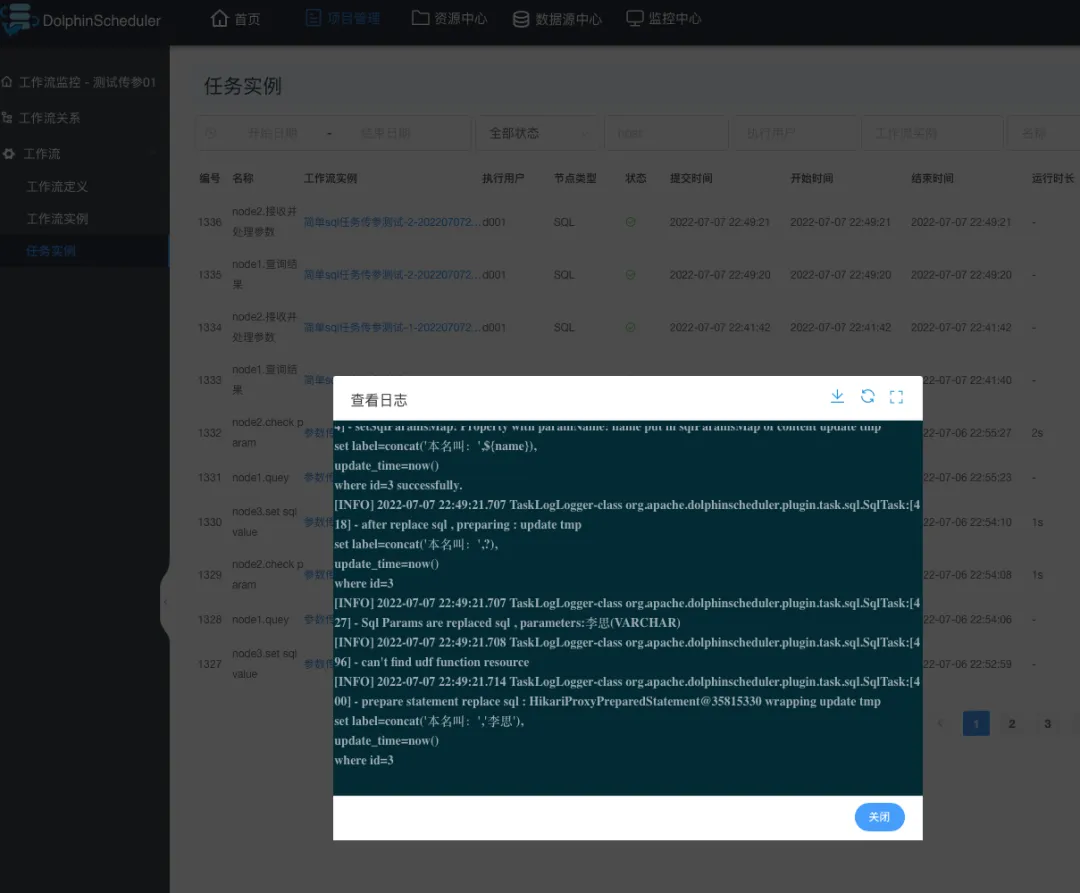

任務執行成功與否，具體得看任務實體，這是執行 node2節點的日志：
![](https://img.uj5u.com/2022/08/31/3206343109253510.png)
順帶再看看資料庫表是否真實成功：
![](https://img.uj5u.com/2022/08/31/3206343109253511.png)
完美??
# 復雜的跨節點傳參

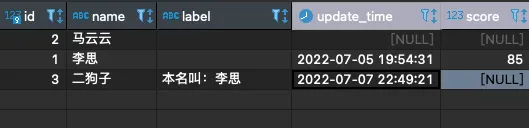

首先看表：
![](https://img.uj5u.com/2022/08/31/3206343109253512.png)
思考一個問題：可以看到李思的score是85，根據score應該被評為 B(>=90的為A)并寫入到 label欄位，該怎么辦呢？如果這個分數是90分又該怎么辦呢？如果根本沒有score(分值) 這個任務是不是就不需要更新李思的label(評分)呢？
對于上面問題可以有一些偏門的解決方法，比如在sql中塞一個例外值，這樣看似不錯，不過作為調度工具建議還是在condition節點或者switch節點處理是最好的，目前我用的2.0.5版本對于這兩類任務節點是沒法接收引數的，這是一個遺憾；
個人覺得較好的方式是在寫入節點之前增加一個判斷節點，將錯誤拋出(沒有score的）最好～，對于此，我使用了一個shell的中間節點，
下面是我定義的三個節點：

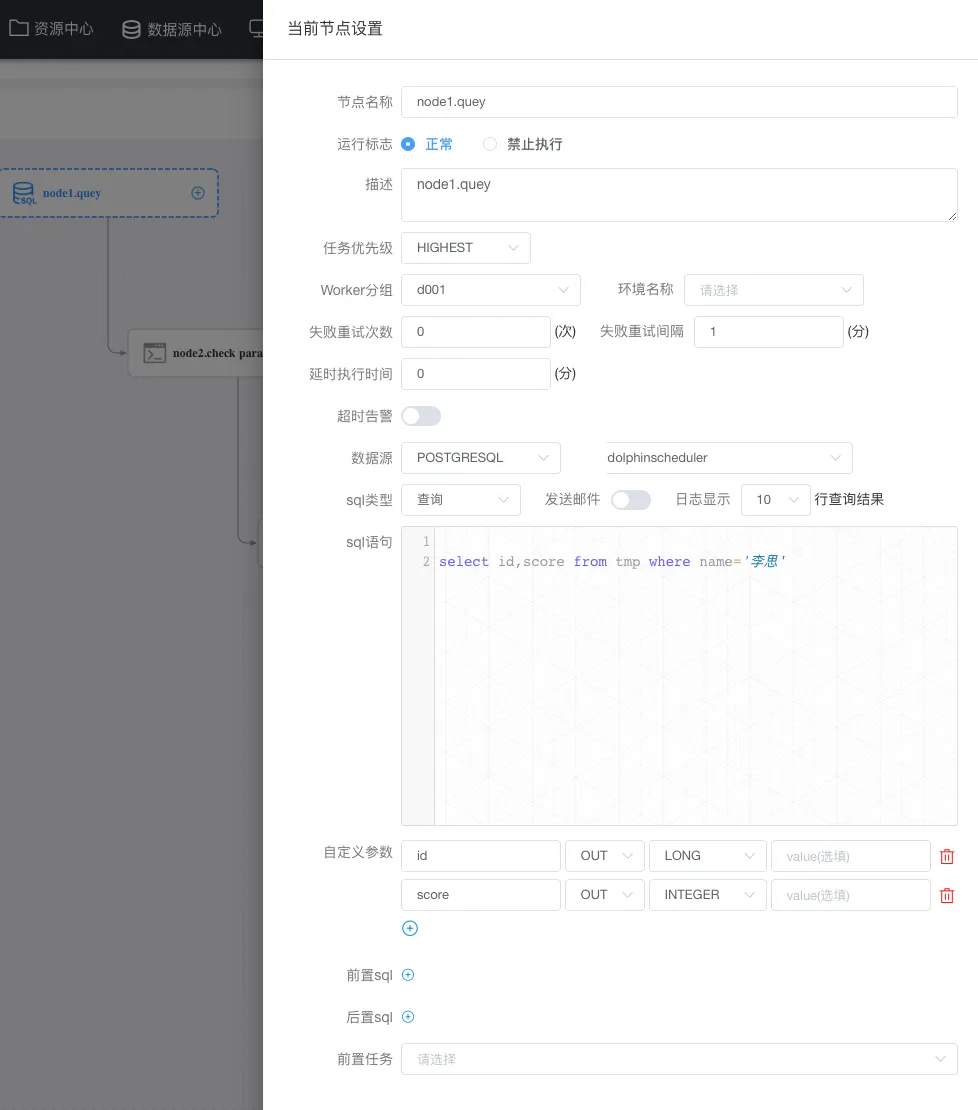

node1節點定義：
![](https://img.uj5u.com/2022/08/31/3206343109253513.png)

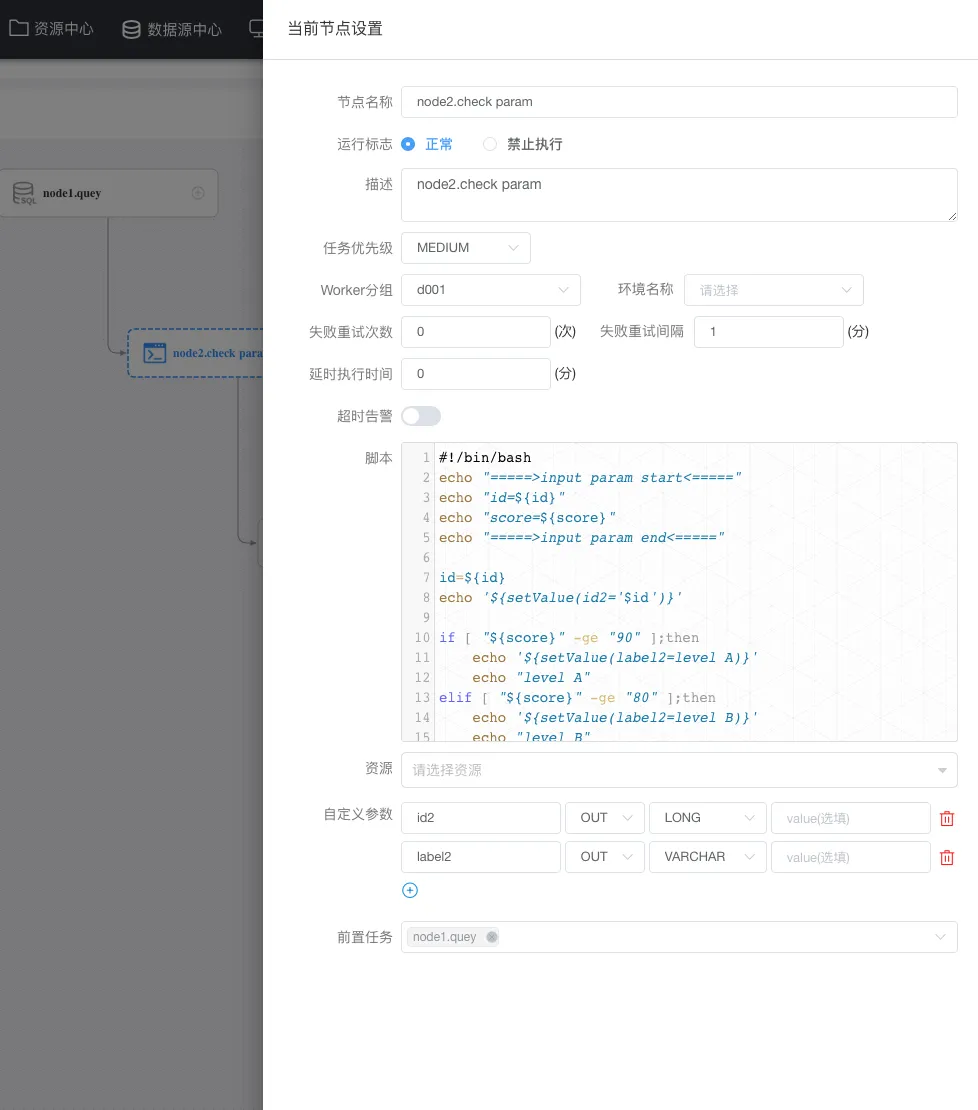

node2節點定義：
![](https://img.uj5u.com/2022/08/31/3206343109253514.png)
**腳本內容**
```#!/bin/bash echo "=====>input param start<=====" echo "id=${id}" echo "score=${score}" echo "=====>input param end<=====" id=${id} echo '${setValue(id2='$id')}' if [ "${score}" -ge "90" ];then echo '${setValue(label2=level A)}' echo "level A" elif [ "${score}" -ge "80" ];then echo '${setValue(label2=level B)}' echo "level B" elif [ "${score}" -ge "60" ];then echo '${setValue(label2=level C)}' echo "level C" elif [ "${score}" -ge "0" ];then echo '${setValue(label2=F!)}' echo "F!" else echo "NO score ,please check!" exit 1 fi```

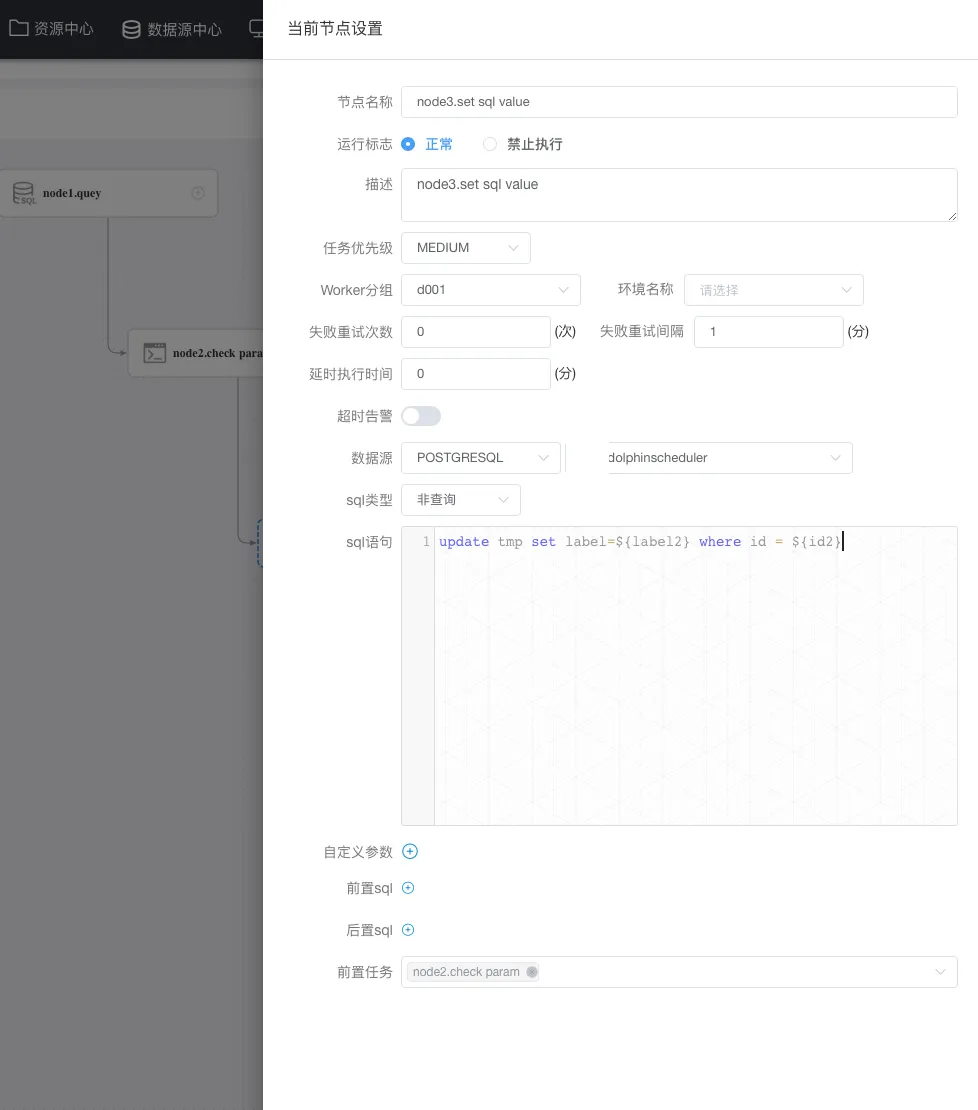

node3節點定義：
![](https://img.uj5u.com/2022/08/31/3206343109253515.png)

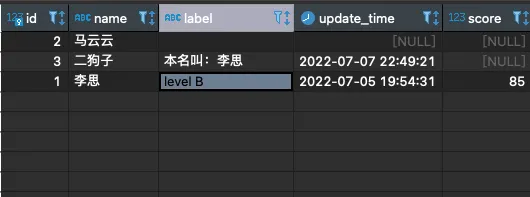

看一眼結果??：
![](https://img.uj5u.com/2022/08/31/3206343109253516.png)
# 小結
1、對于**shell腳本**不熟悉的，判斷節點其實還是有一些難度的，這是很重要的一點；
2、**node2(判斷節點)**不能有重復的引數，不管區域的還是**node1(上一級)**傳遞過來的，均不能重復；
3、因為在**node2(判斷節點)**需要將 id 以及 label 繼續往下傳**(to node3),**這時候就需要給 id 以及 label定義一個映射的**out變數(id2、label2)；**
3、node2中重新設定引數麻煩，**需要在 shell 中重新定義變數(id2、label2),**同時需要在shell任務內使用拼接的方式賦值(如：echo '${setValue(id2='$id')}')；
4、**sql型別**以及不同節點下不同引數時常搞錯，不是任何節點都可以接收上級節點引數，以及區域變數與傳遞變數以及全域變數優先級區別及可能造成沖突；
5、DS串列傳參(2.0是不可以的)很雞肋,對于串列傳參又不能在下一級節點做回圈賦值，這點對于DS是有改進的空間的；
DolphinScheduler還有很多可擴展的地方(因為實際需要)，我還做了一些二次開發??，后面會聊...大家期待喲??
