GreatSQL社區原創內容未經授權不得隨意使用，轉載請聯系小編并注明來源，
GreatSQL是MySQL的國產分支版本，使用上與MySQL一致，

- 前情提要
- 當前讀
- 快照讀
什么是MVCC
- 三個隱藏欄位
- Undo Log回滾日志
- MVCC版本鏈
- ReadView讀視圖
不同隔離級別下MVCC分析
- READ-COMMITTED隔離級別
- REPEATABLE-READ隔離級別

前情提要

事務有四大特性ACID分別是：原子性（Atomicity）、一致性（Consistency）、隔離性（Isolation）、持久性（Durability）

其中隔離性是通過資料庫的鎖加上MVCC(多版本并發控制)來保證的，

在介紹MVCC之前先來了解一下當前讀和快照讀，

當前讀

當前讀讀取的是記錄的最新版本，同時在讀取的時候還要保證其他的并發事務不能更改當前記錄，那么當前讀會對它要讀取的記錄進行加鎖，不同的操作會加上不同型別的鎖，如：SELECT ... LOCK IN SHARE MODE(共享鎖)，SELECT ... FOR UPDATE、UPDATE、INSERT、 DELETE(排他鎖)，

快照讀

簡單的不加鎖的SELECT就是快照讀，快照讀讀取的是快照生成時的資料，不一定是最新的資料，它是不加鎖的非阻塞讀，而不同隔離級別下，創建快照的時機也不同：

READ-COMMITTED(讀已提交)：事務每次SELECT時創建ReadView
REPEATABLE-READ(可重復讀)：事務第一次SELECT時創建ReadView，后續一直使用

在MySQL默認隔離級別(REPEATABLE-READ)下，快照讀保證了資料的可重復讀，

什么是MVCC

MVCC全稱Multi-Version Concurrency Control，即多版本并發控制，它是一種并發控制的方法，它可以維護一個資料的多個版本，用更好的方式去處理讀寫沖突，做到即使有讀寫沖突也能不加鎖，MySQL中MVCC的具體實作，還需要依賴于表中的三個隱藏欄位、Undo Log日志以及ReadView，

三個隱藏欄位

mysql> SHOW CREATE TABLE stu \G;
*************************** 1. row ***************************
       Table: stu
Create Table: CREATE TABLE `stu` (
  `id` int NOT NULL,
  `name` varchar(10) NOT NULL,
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci
1 row in set (0.00 sec)

mysql> SELECT * FROM stu;
+----+--------+
| id | name   |
+----+--------+
|  1 |   m    |
|  2 |   f    |
+----+--------+

當創建了上述這張表后，我們在查看表結構時只能看到id、name欄位，實際上除了這兩個欄位外，InnoDB引擎還自動為我們添加了三個隱藏欄位，見下表：

欄位	含義
DB_TRX_ID	最近修改事務ID，記錄插入這條記錄或最后一次修改該記錄的事務ID，
DB_ROLL_PTR	回滾指標，指向這條記錄的上一個版本，用于配合Undo Log，指向上一個版本，
DB_ROW_ID	隱藏主鍵，如果表結構沒有指定主鍵，將會生成該隱藏欄位，

我們可以使用ibd2sdi工具來從表空間檔案中提取序列化的字典資訊（SDI），來驗證一下這三個隱藏欄位是否存在，

["ibd2sdi"
,
{
	"type": 1,
	"id": 402,
	"object":
		{
    "mysqld_version_id": 80025,
    "dd_version": 80023,
    "sdi_version": 80019,
    "dd_object_type": "Table",
    "dd_object": {
        "name": "stu",
        "mysql_version_id": 80025,
        "created": 20220919023413,
        "last_altered": 20220919023413,
        "hidden": 1,
        "options": "avg_row_length=0;encrypt_type=N;explicit_encryption=0;key_block_size=0;keys_disabled=0;pack_record=1;stats_auto_recalc=0;stats_sample_pages=0;",
        "columns": [
            {
                "name": "id",
                "type": 4,
                "is_nullable": false,
                "is_zerofill": false,
                "is_unsigned": false,
                "is_auto_increment": false,
                "is_virtual": false,
                "hidden": 1,
···省略
            },
            {
                "name": "name",
                "type": 16,
                "is_nullable": false,
                "is_zerofill": false,
                "is_unsigned": false,
                "is_auto_increment": false,
                "is_virtual": false,
                "hidden": 1,
···省略
            },
            {
                "name": "DB_TRX_ID", #最近修改事務ID
                "type": 10,
                "is_nullable": false,
                "is_zerofill": false,
                "is_unsigned": false,
                "is_auto_increment": false,
                "is_virtual": false,
                "hidden": 2,
···省略
            },
            {
                "name": "DB_ROLL_PTR", #回滾指標
                "type": 9,
                "is_nullable": false,
                "is_zerofill": false,
                "is_unsigned": false,
                "is_auto_increment": false,
                "is_virtual": false,
                "hidden": 2,
···省略
            }
        ],

注意：因為這張表里已經指定了主鍵為id列，所以不會生成隱藏主鍵DB_ROW_ID列，

Undo Log回滾日志

回滾日志，在增、改、刪操作的時候產生的便于資料回滾的日志，當INSERT操作的時候，產生的回滾日志在事務提交后可被立即洗掉，而UPDATE和DELETE操作的時候，產生的Undo Log日志不僅在進行資料回滾時需要，在進行快照讀時也需要，所以不會立即被洗掉，

Undo Log詳情可見文章：待浩源Undo Log文章發表后添加

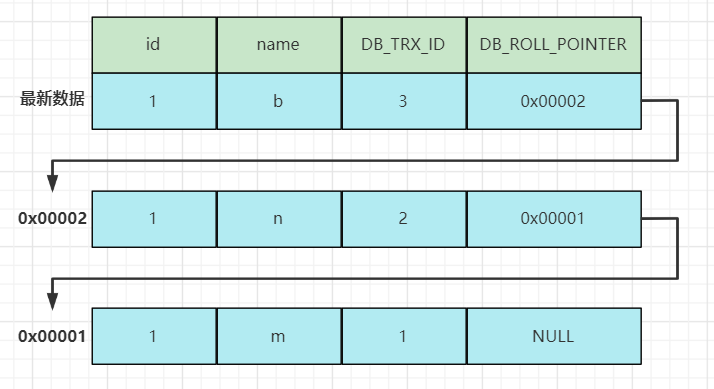

MVCC版本鏈

當有多個并發事務操作一行資料時，對這行資料的修改會產生多個版本，多個版本通過上述的一個隱藏欄位DB_ROLL_PTR回滾指標指向Undo Log資料地址形成一個鏈表，即MVCC版本鏈，

ReadView讀視圖

ReadView讀視圖是快照讀SQL執行時MVCC提取資料的依據，記錄并維護系統當前活躍的事務（未提交的）id，

上面講過Undo Log和MVCC版本鏈，一條資料經過多次修改會產生多個版本，而快照讀是根據不同時機創建的快斬訓取資料的，那么快照讀SQL在執行時該讀取那個版本的資料就是靠ReadViw讀視圖來決定的，

ReadView讀視圖中包含了四個核心欄位，也是讀取資料的判斷依據：

欄位	含義
m_ids	當前活躍的事務ID集合
min_trx_id	最小活躍事務ID
max_trx_id	預分配事務ID，當前最大事務ID+1（因為事務ID是自增的）
creator_trx_id	ReadView創建者的事務ID

ReadView一共有四種匹配規則：

條件	能否訪問	說明
trx_id == creatro_trx_id	可以訪問該版本	成立，說明資料是當前這個事務更改的，
trx_id < min_trx_id	可以訪問該版本	成立，說明資料已經提交了，
trx_id > max_trx_id	不可以訪問該版本	成立，說明該事務是在ReadView生成后才開啟的，
min_trx_id <= trx_id <= max_trx_id	如果trx_id不在m_ids中，那么可以訪問該版本	成立，說明資料已經提交，

不同隔離級別下MVCC分析

READ-COMMITTED隔離級別

前面有提到過在READ-COMMITTED隔離級別下事務在每次快照讀SQL執行時創建ReadView，每次創建的ReadView的四個欄位對應的值也是不同的，所以在READ-COMMITTED隔離級別下每次快照讀SQL獲取的資料可能也是不同的，

下面通過一個READ-COMMITTED隔離級別下并發事務的案例來詳細看看：

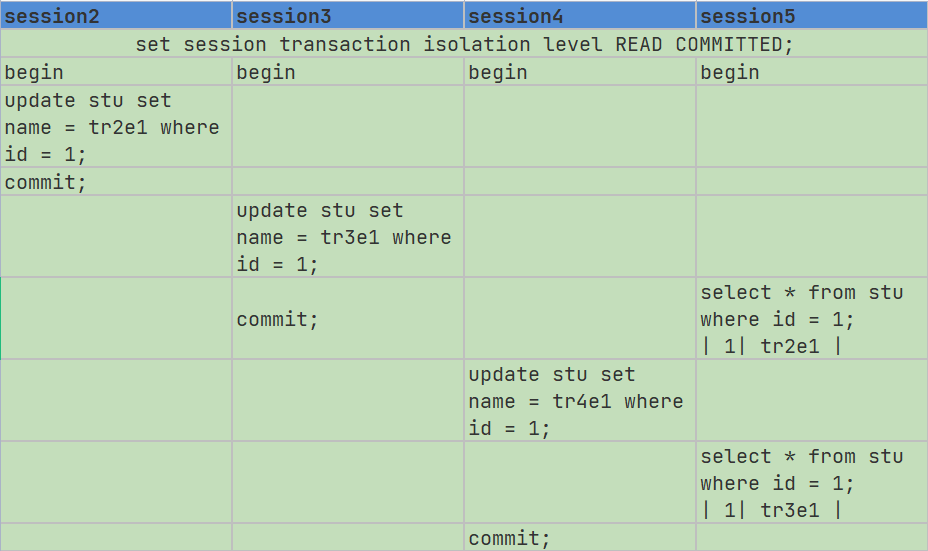

現有四個并發事務同時訪問一條資料：

在上述并發事務中，事務5查詢了兩次id為1的資料，因為當前的隔離級別設定為了READ-COMMITTED，事務在每次快照讀SQL執行時創建一個ReadView，每次生成的ReadView中的四個欄位值都不同，那么三次快照讀都會根據生成的ReadView中的欄位進行規則匹配，從而決定回傳的資料，接下來看看流程：

事務5第一次快照讀解讀

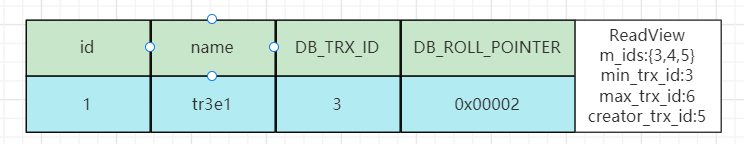

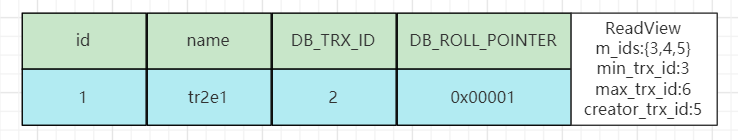

事務5第一次進行查詢時生成的ReadView以及原資料如下圖：

在匹配版本資料前，先與表中資料進行匹配：

該資料對應的DB_TRX_ID為3，此時MVCC就會通過ReadView帶著這條資料去進行規則匹配：

首先是第一條規則db_trx_id == creator_trx_id，db_trx_id(3)不等于creator_trx_id(5)故不成立；

第二條規則db_trx_id < min_trx_id，db_trx_id(3)不小于min_trx_id(3)故不成立；

第三條規則db_trx_id > max_trx_id，db_trx_id(3)小于max_trx_id(6)故不成立；

第四條規則min_trx_id <= db_trx_id <= max_trx_id，db_trx_id(3)在min_trx(3)與max_trx_id(6)之間，但是同時處于m_ids(3,4,5)集合之中故也不成立，

經過這次匹配，表中最新的資料無法匹配，故要與MVCC版本鏈中最上面的資料進行規則匹配

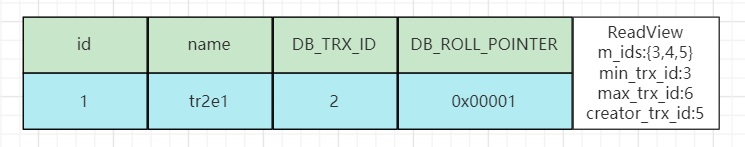

與MVCC版本鏈中最上方的版本進行匹配：

第一條規則db_trx_id(2)不等于creator_trx_id(5)故不成立；

第二條規則db_trx_id(2)小于min_trx_id(3)，該版本的資料滿足匹配規則中的第二條，說明資料已經提交，此時匹配將終止并回傳這個版本對應的資料，

事務5第二次快照讀

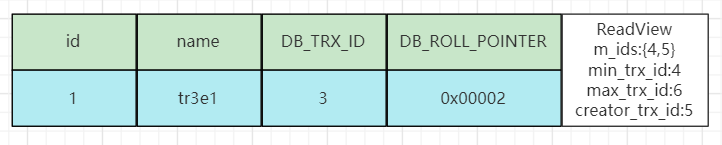

因為當前事務的隔離級別為READ-COMMITTED(讀已提交)，所以在每次快照讀的時候都會創建一個ReadView，所以事務5第二次進行查詢時生成的ReadView以及原資料如下圖：

在匹配版本資料前，先與表中資料進行匹配：

該資料對應的DB_TRX_ID為4，此時MVCC就會通過ReadView帶著這條資料去進行規則匹配：

首先是第一條規則db_trx_id == creator_trx_id，db_trx_id(4)不等于creator_trx_id(5)故不成立；

第二條規則db_trx_id < min_trx_id，db_trx_id(4)不小于min_trx_id(4)故不成立；

第三條規則db_trx_id > max_trx_id，db_trx_id(4)小于max_trx_id(6)故不成立；

第四條規則min_trx_id <= db_trx_id <= max_trx_id，db_trx_id(4)在min_trx(4)與max_trx_id(6)之間，但是同時處于m_ids(4,5)集合之中故也不成立，

經過這次匹配，表中最新的資料無法匹配，故要與MVCC版本鏈中最上面的資料進行規則匹配

與MVCC版本鏈中最上方的版本進行匹配：

第一條規則db_trx_id(3)不等于creator_trx_id(5)故不成立；

第二條規則db_trx_id(3)小于min_trx_id(4)，該版本的資料滿足匹配規則中的第二條，說明資料已經提交，此時匹配將終止并回傳這個版本對應的資料，

REPEATABLE-READ級別

現在來看看REPEATABLE-READ可重復讀隔離級別有什么不同的地方，同樣，有四個并發事務同時訪問一條資料：

在上述并發事務中，事務5查詢了兩次id為1的資料，因為當前的隔離級別設定為了REPEATABLE-READ，事務在第一次快照讀SQL執行時創建ReadView，后續該事務所有的快照讀都復用該ReadView，接下來看看流程：

事務5第一次快照讀解讀

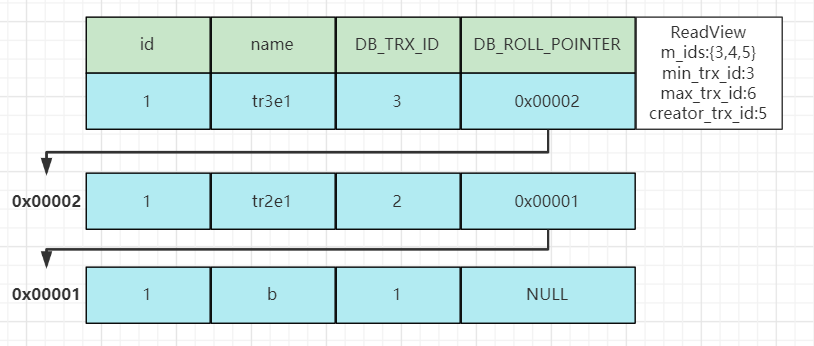

事務5第一次進行查詢時生成的ReadView以及原資料如下圖：

在匹配版本資料前，先與表中資料進行匹配：

該資料對應的DB_TRX_ID為3，此時MVCC就會通過ReadView帶著這條資料去進行規則匹配：

首先是第一條規則db_trx_id == creator_trx_id，db_trx_id(3)不等于creator_trx_id(5)故不成立；

第二條規則db_trx_id < min_trx_id，db_trx_id(3)不小于min_trx_id(3)故不成立；

第三條規則db_trx_id > max_trx_id，db_trx_id(3)小于max_trx_id(6)故不成立；

第四條規則min_trx_id <= db_trx_id <= max_trx_id，db_trx_id(3)在min_trx(3)與max_trx_id(6)之間，但是同時處于m_ids(3,4,5)集合之中故也不成立，

經過這次匹配，表中最新的資料無法匹配，故要與MVCC版本鏈中最上面的資料進行規則匹配

與MVCC版本鏈中最上方的版本進行匹配：

第一條規則db_trx_id(2)不等于creator_trx_id(5)故不成立；

第二條規則db_trx_id(2)小于min_trx_id(3)，該版本的資料滿足匹配規則中的第二條，說明資料已經提交，此時匹配將終止并回傳這個版本對應的資料，

事務5第二次快照讀解讀

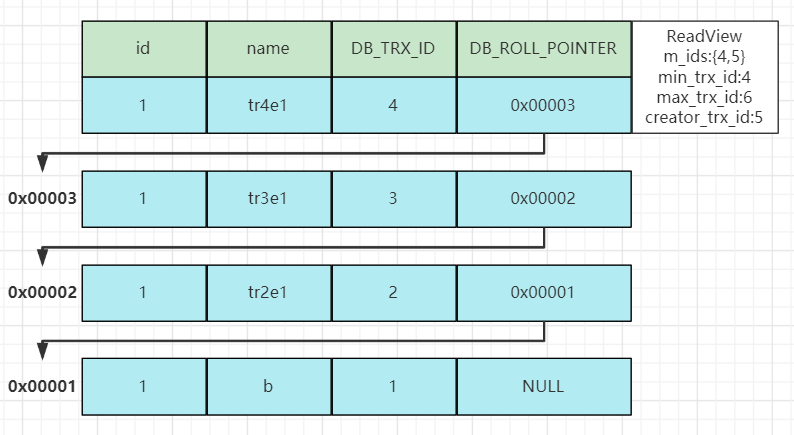

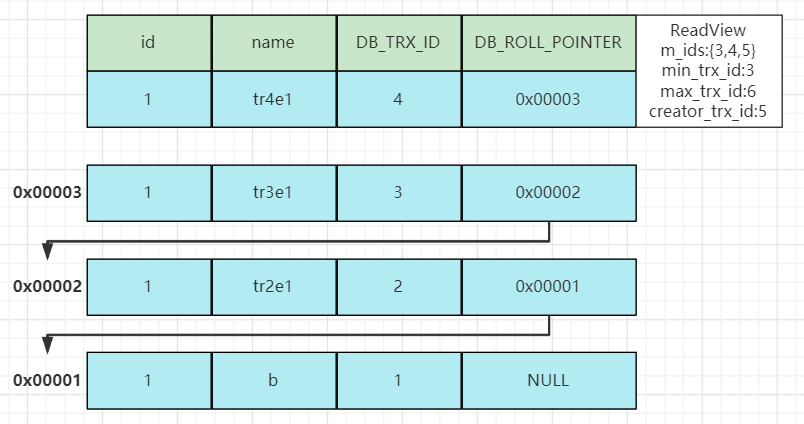

因為當前事務的隔離級別為REPEATABLE-READ(可重復讀)，所以第二次快照讀也會沿用第一次快照讀時創建的ReadView，如下：

在匹配版本資料前，先與表中資料進行匹配：

該資料對應的DB_TRX_ID為4，此時MVCC就會通過ReadView帶著這條資料去進行規則匹配：

首先是第一條規則db_trx_id == creator_trx_id，db_trx_id(4)不等于creator_trx_id(5)故不成立；

第二條規則db_trx_id < min_trx_id，db_trx_id(4)不小于min_trx_id(3)故不成立；

第三條規則db_trx_id > max_trx_id，db_trx_id(4)小于max_trx_id(6)故不成立；

第四條規則min_trx_id <= db_trx_id <= max_trx_id，db_trx_id(4)在min_trx(4)與max_trx_id(6)之間，但是同時處于m_ids(4,5)集合之中故也不成立，

經過這次匹配，表中最新的資料無法匹配，故要與MVCC版本鏈中最上面的資料進行規則匹配

與MVCC版本鏈中最上方的版本進行匹配：

第一條規則db_trx_id(3)不等于creator_trx_id(5)故不成立；

第二條規則db_trx_id(3)不小于min_trx_id(4)故不成立；

第三條規則db_trx_id小于max_trx_id(6)故不成立；

第四條規則db_trx_id(3)在min_trx(3)與max_trx_id(6)之間，但是同時處于m_ids(3,4,5)集合之中故也不成立，

經過第二次匹配，MVCC版本鏈中最上層的資料版本也無法匹配，故要與第二條版本進行匹配

與MVCC版本鏈中第二條版本進行匹配：

第一條規則db_trx_id(2)不等于creator_trx_id(5)故不成立；

第二條規則db_trx_id(2)小于min_trx_id(3)，該版本的資料滿足匹配規則中的第二條，說明資料已經提交，此時匹配將終止并回傳這個版本對應的資料，
