1.組名
瀟灑不是擺爛
2.組員
黃笑然 陳佳瑤 蘇國培 劉玉婷 安游珺
3.專案名
基于模板匹配的票證識別平臺
4.專案介紹
我們的專案是基于模板匹配的票證識別平臺，隨著人工智能技術的發展，OCR技術有了重大突破，票證管理也逐漸朝著數字化的方向發展，本票證識別平臺采用OCR識別技術，結合預置模板，實作自動識別票證類別，并保證識別結果以統一格式進行結構化輸出，解決了票證存盤難、錄入難、管理難、效率低的問題，為資料的進一步智能管理及其分析，打下了堅實的基礎，同時本平臺支持任意固定版式卡證、票據的模板制作，用戶可以通過自定義模板來獲取想要的結構化內容，應用場景十分廣泛，可以應用于財務票據，醫療票據，卡證等，進行票證分類、關鍵內容提取、資訊統計分析等等，智能識別為結構化的文本，有效降低人工錄入成本，提升資訊管理效率，
5.設計程序
我們的專案表分為用戶和模板兩大部分，將用戶存在一個表中，用戶管理記錄存在一個表中；將模板存在一個表中，模板有關的欄位分別存盤三個表種，模板管理也有單獨的一個表，實作了模塊的分離，
設計最初，我們認為應該對每一個模板都建一張表，來存盤表中具體的固定欄位和參考欄位，但是在具體討論之后，發現這是一個不實際的想法，一個是會帶來很大的作業量，再一個是檢索時很不方便，于是我們更換了思路，將所有模板儲存在一個模板表中，將所有模板的固定欄位存盤在一個表中，再將所有模板的參考欄位存盤在一個表中，這樣設計后，表的數量大大減少，功能也明確了很多，檢索效率也可以大大提升，
用戶方面的表格設計也經過了很多討論，一開始我們認為沒有必要創建一個角色表來存放所有角色，而是只將角色名作為用戶表的一個屬性，但是再經過商量，還是認為要將各模塊的耦合程度降低，于是新建了一個角色表，也更加方便之后平臺的權限管理，

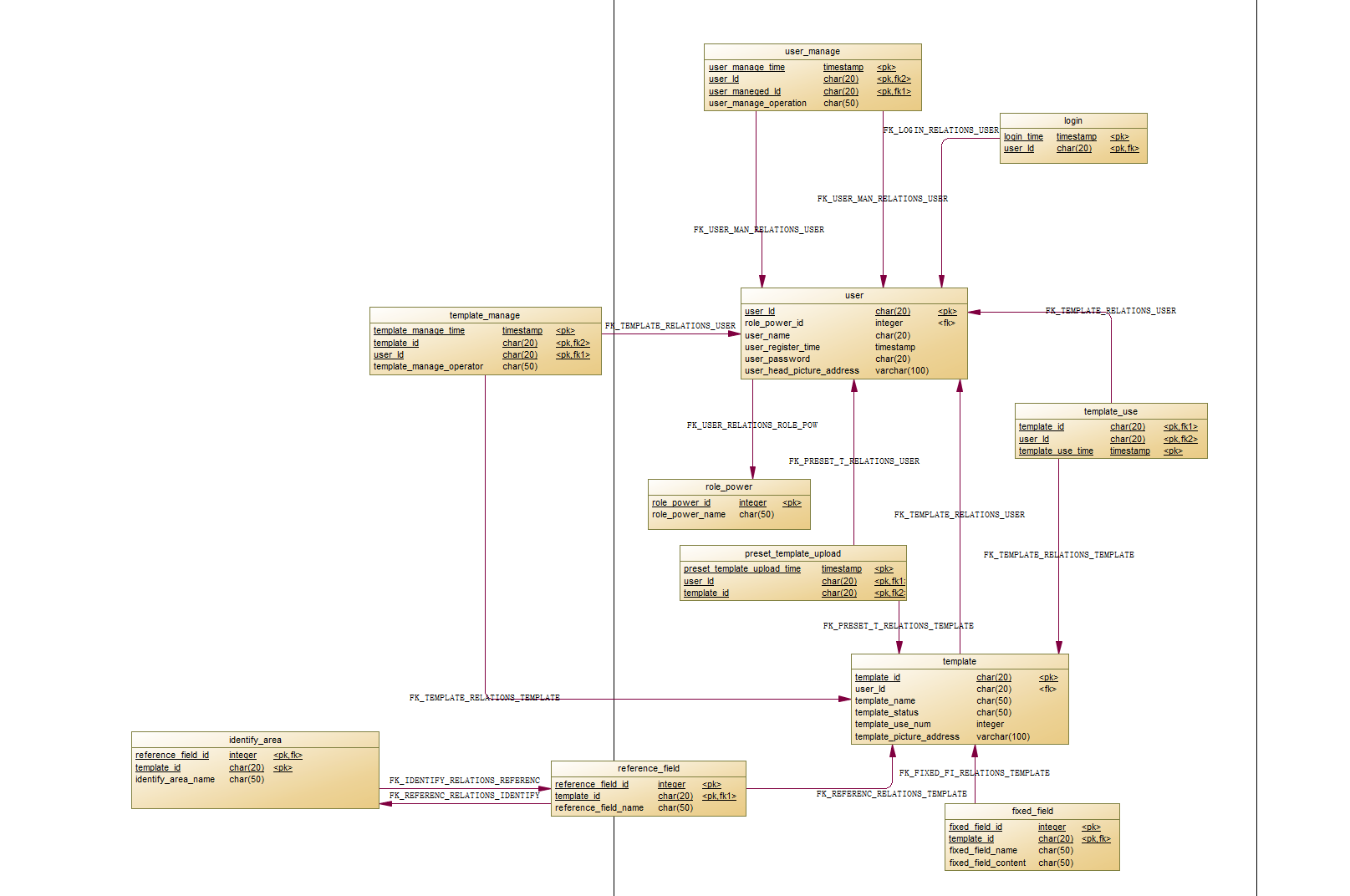

6.E-R圖
全域
7.邏輯結構設計
|
序號 |
表名 |
功能說明 |
|
1 |
user |
用戶表 |
|
2 |
role_power |
角色表 |
|
3 |
template |
模板表 |
|
4 |
fixed_field |
固定欄位表 |
|
5 |
reference_field |
參考欄位表 |
|
6 |
identify_area |
識別區表 |
|
7 |
login |
登錄日志表 |
|
8 |
preset_template_upload |
預置模板上傳記錄表 |
|
9 |
user_manage |
用戶管理表 |
|
10 |
template_use |
用戶使用模板記錄表 |
|
11 |
template_manage |
模板管理表 |
8.設計心得
- 資料庫設計要解決的第一個問題就是資料庫設計人員如何全面、準確的獲取業務需求，于是本組同學對照用例檔案再次認真進行了分析，最終確定了表的結構和屬性，
- 我們首先確定了一個單位需要有哪些資料項，再確定了哪些欄位構成一個表，最后確定表之間有什么關系，之后我們使用物體-聯系建模方法繪制了E-R圖，使業務需求更加精準和消除二義性，
- 我們接受了一定的資料冗余來保證之后的運行性能，犧牲了空間但是節省了時間，比如將參考欄位和識別區分開儲存，
- 和組員們的討論程序讓我們理解到溝通的重要性，互相之間認真的分析交流可以理清思路，以便設計出更加合理的資料庫，
- 資料庫的設計完成離不開老師和學姐的指導，讓我們明白了做專案要和老師多溝通交流，及時弄懂不清晰的地方，
