大資料時代，無人不知Google的“三駕馬車”，“三駕馬車”指的是Google發布的三篇論文，介紹了Google在大規模資料存盤與計算方向的工程實踐，奠定了業界大規模分布式存盤系統的理論基礎，如今市場上流行的幾款國產資料庫都有參考這三篇論文，

《The Google File System》，2003年
《MapReduce: Simplified Data Processing on Large Clusters》，2004年
《Bigtable: A Distributed Storage System for Structured Data》，2006年

其中，Bigtable是資料存盤領域的經典論文，這篇論文首次對外完整、系統的敘述了Google是如何將LSM-Tree架構應用在工業級資料存盤產品中的，熟悉資料庫的朋友，一定對LSM-Tree不陌生，LSM-Tree起源于上世紀70年代，1996年被正式提出，之后Google成功實作商業化應用，

LSM-Tree的核心思想是“Out-of-Place Update”，可以將離散隨機寫轉化為批量順序寫，這對機械硬碟作為主流存盤介質的時代而言，能大幅度提升系統吞吐，現如今，已經有一大批成熟的KV存盤產品采用了LSM-Tree架構，例如DynamoDB, HBase, Cassandra和AsterixDB等，然而，工程實踐往往存在一種取舍，幾乎很難找到一個完美契合所有應用場景的設計，LSM-Tree在帶來優秀的寫入性能的同時，也帶來了讀寫放大和空間放大問題，

隨著硬體技術的發展，固態硬碟逐漸替代機械硬碟成為存盤的主流，曾經的核心因素（隨機寫和順序寫的性能差異）現在也不再那么核心，那么現在存盤系統設計的核心是什么呢？KeeWiDB倒是可以給你答案圖片

高性能、低成本！如何減小固態硬碟擦除次數？如何延長使用壽命？這些都是KeeWiDB研發團隊重點突破的地方，基于此，本文將重點闡述KeeWiDB中存盤引擎的設計概覽，詳細介紹資料如何存盤、如何索引，給讀者提供一些KeeWiDB的思考和實踐，

一、存盤層

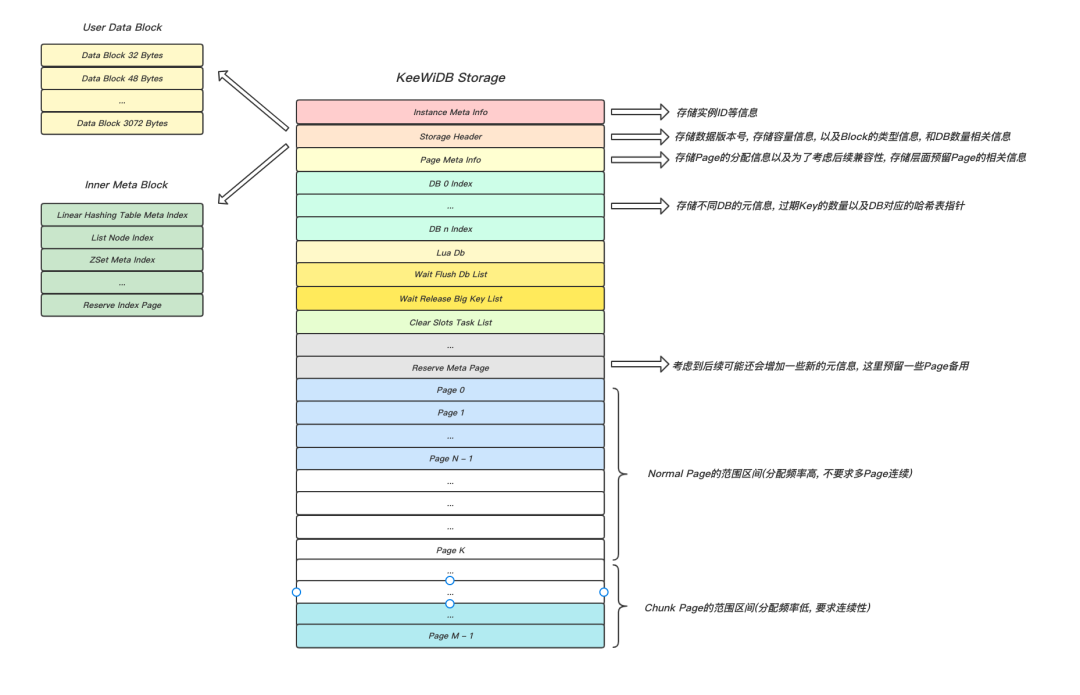

圖1 展示的是存盤在磁盤上的資料檔案格式，資料檔案由若干個固定大小的Page組成，檔案頭部使用了一些Page用于存盤元資訊，包括和實體與存盤相關的元資訊，元資訊后面的Page主要用于存盤用戶的資料以及資料的索引，尾部的Chunk Page則是為了滿足索引對連續存盤空間的需求，Page至頂向下分配，Chunk Page則至底向上，這種動態分配方式，空間利用率更高，

file
圖1 KeeWiDB的存盤層架構

和主流涉盤型資料庫相似，我們使用Page管理物理存盤資源，那么Page大小定為多少合適呢？

我們知道OS宕機可能產生Partial Write，而KeeWiDB作為一個嚴格的事務型資料庫，資料操作的持久性是必須滿足的核心性質之一，所以宕機不應該對資料的可用性造成影響，

針對Partial Write問題，業界主流的事務型資料庫都有自己的解決方案，比如MySQL采用了Double Write策略，PostgreSQL采用了Full Image策略，這些方案雖然可以解決該問題，但或多或少都犧牲了一定的性能，得益于SSD的寫盤機制，其天然就對物理頁寫入的原子性提供了很好的實作基礎，所以利用這類硬體4K物理頁寫入的原子特性，便能夠在保證資料持久性的同時，而不損失性能，此外，由于我們采用的索引相對穩定，其IO次數不會隨著Page頁大小改變而顯著不同，故權衡之下，我們選擇4K作為基本的IO單元，

至此，我們知道KeeWiDB是按照4K Page管理磁盤的出發點了，那么是否資料就能直接存盤到Page里面呢？

如你所想，不能，針對海量的小值資料，直接存盤會產生很多內部碎片，導致大量的空間浪費，同時也會導致性能大幅下降，解決辦法也很直觀，那就是將Page頁拆分為更小粒度的Block，

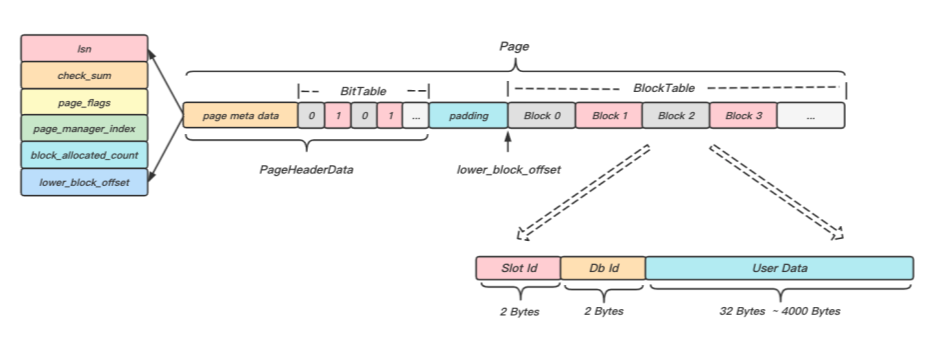

圖2 展示了Page內部的組織結構，主要包括兩部分：PageHeaderData和BlockTable，PageHeaderData部分存盤了Page頁的元資訊，BlockTable則是實際存盤資料的地方，包含一組連續的Block，而為了管理方便和檢索高效，同一個BlockTable中的Block大小是相等的，通過PageHeaderData的BitTable索引BlockTable，結合平臺特性，我們只需要使用一條CPU指令，便能夠定位到頁內空閑的Block塊，

file
圖2 Page組成結構

而為了滿足不同用戶場景的資料存盤，存盤層內部劃分了多個梯度的Block大小，即多種型別的Page頁，每種型別的Page頁則通過特定的PageManager管理，

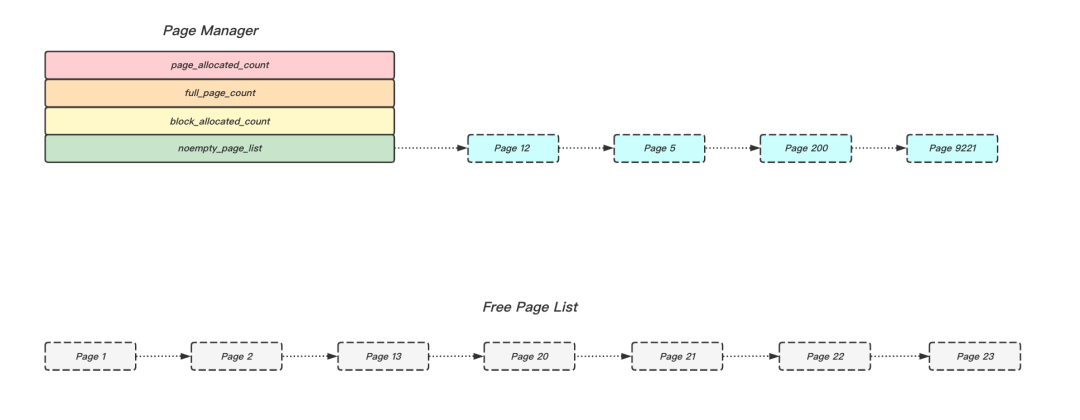

圖3 展示了PageManager的主要內容，通過noempty_page_list可以找到一個包含指定Block大小的Page頁，用于資料寫入；如果當前noempty_page_list為空，則從全域Free Page List中彈出一個頁，初始化后掛在該鏈表上，以便后續用戶的寫入，當Page頁變為空閑時，則從該鏈表中摘除，重新掛載到全域Free Page List上，以便其它PageManager使用，

file
圖3 PageManager組成結構

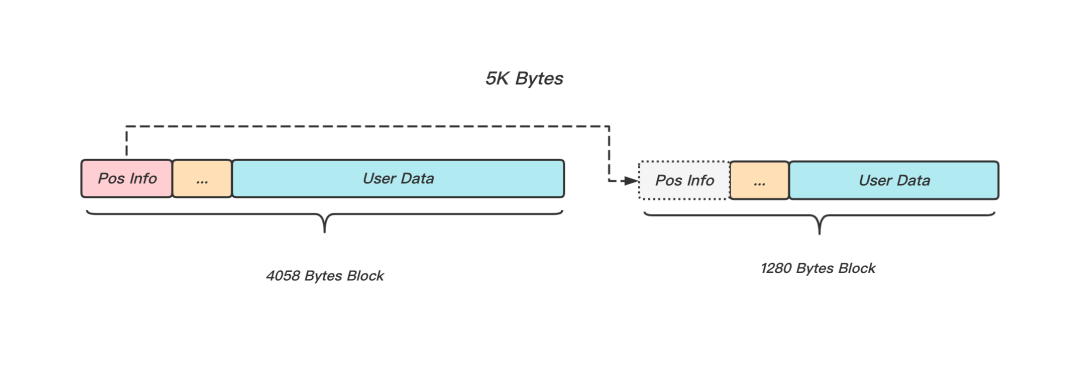

想必大家已經發現上面的資料塊分配方式，和tcmalloc，jemalloc等記憶體分配器有相似之處，不同的是，作為磁盤型空間分配器，針對大塊空間的分配，KeeWiDB通過鏈表的方式將不同的型別的Block鏈接起來，并采用類似Best-Fit的策略選擇Block，如圖4所示，當用戶資料為5K大小時，存盤層會分配兩個Block，并通過Block頭部的Pos Info指標鏈接起來，這種大塊空間的分配方式，能夠較好的減小內部碎片，同時使資料占用的Page數更少，進而減少資料讀取時的IO次數，

file
圖4 Block鏈式結構

以上便是用戶資料在KeeWiDB中存放的主要形式，可以看出，用戶資料是分散存盤在整個資料庫檔案中不同Page上的，那么如何快速定位用戶資料，便是索引的主要職責，

二、索引層

2.1 選型

KeeWiDB定位是一個KV資料庫，所以不需要像關系型資料庫那樣，為了滿足各種高性能的SQL操作而針對性的建立不同型別的索引，通常在主索引上，對范圍查詢需求不高，而對快速點查則需求強烈，所以我們沒有選擇在關系型資料庫中，發揮重要作用的B-Tree索引，而選擇了具有常數級等值查詢時間復雜度的hash索引，

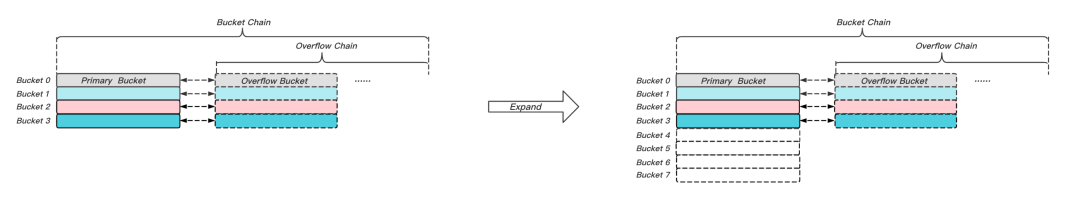

hash索引大體上存在兩類技術方案Static Hashing和Dynamic Hashing，前者以Redis的主索引為代表，后者以BerkeleyDB為代表，如圖5所示，Static Hashing的主要問題是：擴容時Bucket的數量翻倍，會導致搬遷的資料量大，可能阻塞后續的讀寫訪問，基于此，Redis引入了漸進式Rehash演算法，其可以將擴容時的元素搬遷平攤到后續的每次讀寫操作上，這在一定程度上避免了阻塞問題，但由于其擴容時仍然需要Bucket空間翻倍，當資料集很大時，可能導致剩余空間無法滿足需求，進而無法實作擴容，最終使得Overflow Chain過長，導致讀寫性能下降，

file
圖5 Static Hashing擴容示意圖

Dynamic Hashing技術旨在解決Overflow Chain過長的問題，核心思想是在Bucket容量達到閾值時，進行單個Bucket的分裂，實作動態擴容，而不是當整個hash table填充率達到閾值時才擴容，這樣可以避免資料傾斜時，導致某個桶Overflow Chain過長，影響處理延遲，同時動態擴容每次只需一個Bucket參與分裂，擴容時搬遷資料量小，Dynamic Hashing通常有兩種選型：Extendible Hashing和Linear Hashing，這兩種演算法都實作了上述動態擴容的特性，但實作方式有所不同，

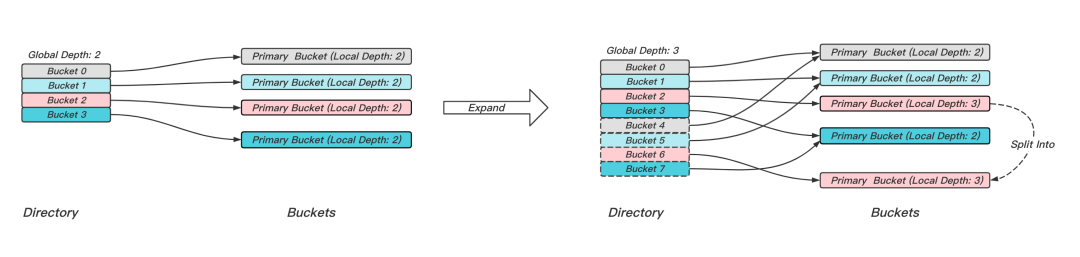

如圖6所示，Extendible Hashing使用Depth來表達參與運算的hashcode的最低有效位的長度，Local Depth和Bucket系結，表示其中元素指定的最低有效位相等，等價于hash取模，Global Depth則表示全域參與運算的最低有效位長度的最大值，即代表當前邏輯Bucket的個數，Directory是指標陣列，用于指代邏輯Bucket的物理位置資訊，和物理Bucket存在多對一的映射關系，當Bucket的Local Depth等于Global Depth時，映射關系為一對一，

file
圖6 Extendible Hashing擴容示意圖

我們看看Extendible Hashing是怎么處理擴容的，若插入元素后，Bucket容量達到閾值，首先將該Bucket的Local Depth加1，然后分情況觸發擴容：

若當前Bucket的Local Depth < Global Depth，則只需要將該Bucket分裂，重設Directory指標即可，
若當前Bucket的Local Depth == Global Depth，則不僅需要分裂該Bucket，同時還需要將Directory翻倍，并重設指標，

以圖6為例，Bucket 2中的元素在擴容前，參與運算的最低有效位為10(Local Depth等于2)；在擴容時，首先將Local Depth加1，然后最低有效位為010的元素保持不動，而其余有效位為110的元素，便被搬遷到物理Bucket 6中，由于Global Depth小于Local Depth，所以需要對Directory陣列翻倍擴容，然后將邏輯Bucket 6的位置資訊，指向物理Bucket 6，其余邏輯Bucket 4，5和7，則分別指向現存的物理Bucket 0，1，和3，

Extendible Hashing可以完全避免Overflow Chain的產生，使元素的讀取效率很高，但也存在弊端：Directory需要翻倍擴容，同時重設指標代價高，雖然Directory存盤的只是位置資訊，和Static Hashing相比空間利用率更高，但仍然無法避免當Bucket數量很大時，擴容對大塊空間的需求，同時擴容需要重設的Directory指標資料量，可能會隨著資料集的增大而增大，這對涉盤型資料庫來說，需要大量的磁盤IO，這會極大增加處理的長尾延遲，

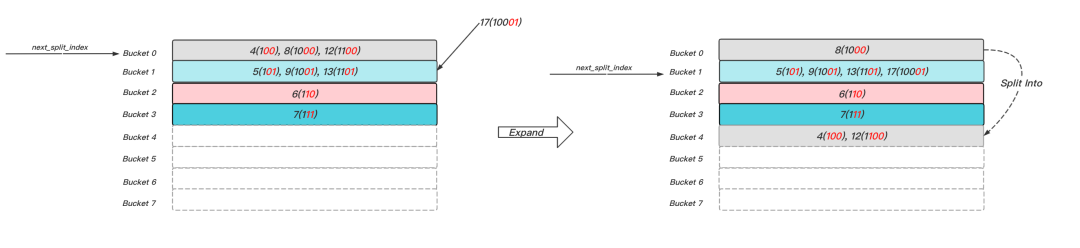

Linear Hashing和Extendible Hashing相似，若插入操作導致Bucket容量達到閾值，便會觸發分裂，不同的是，分裂的Bucket是next_split_index指向的Bucket，而不是當前觸發分裂的Bucket，這種按順序分裂的機制，彌補了Extendible Hashing需要重設指標的缺點，如圖7所示，當Bucket 1插入元素17后達到了容量限制，便觸發分裂，分裂next_split_index指代的Bucket 0，最低有效位為000的元素保持不動，把最低有效位為100的元素搬遷到新建的Bucket 4中，并將next_split_index向前遞進1，

file
圖7 Linear Hashing擴容示意圖

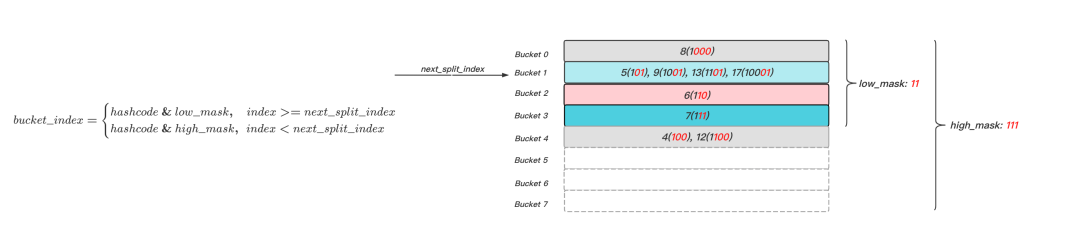

Extendible Hashing通過Directory指標陣列索引Bucket位置資訊，而Linear Hashing則通過兩個hash表來解決定位問題，如圖8所示，和采用漸進式Rehash的Redis相似，可以將hash table看作同時存在一小一大兩個表，分別以low_mask和high_mask表征，當定位元素所屬Bucket時，主要分為以下幾步：

通過散列函式計算得到元素的hashcode；
通過low_mask計算元素的候選bucket_index，bucket_index = hashcode & low_mask；
若bucket_index >= next_split_index，則其為目標Bucket；
若bucket_index < next_split_index，說明其對應的Bucket已經被分裂，那么參與運算的最低有效位數應該增加1位，即需要通過high_mask計算元素的目標bucket_index，bucket_index = hashcode & high_mask，

file
圖8 Linear Hashing訪問示意圖

當然Linear Hashing也存在一個缺點：如果資料不均勻，則可能導致某個Bucket無法及時分裂，進而產生Overflow Chain，但相比Static Hashing而言，其長度要短很多，同時工程實踐中，可以通過預分配一定數量的Bucket，緩解資料傾斜的問題，如果再適當調小觸發Bucket分裂的容量閾值，幾乎可以做到沒有Overflow Chain，結合Extendible Hashing存在擴容時磁盤IO不穩定的問題，我們最終選擇了Linear Hashing作為KeeWiDB的主索引，

2.2 詳細設計

2.2.1 基礎架構

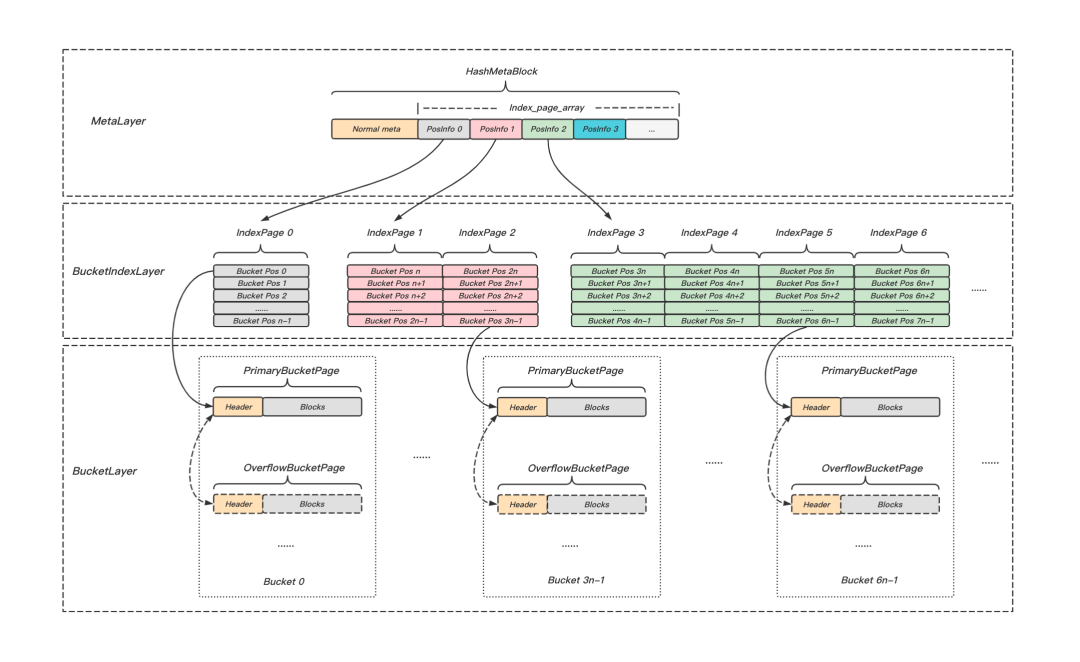

接下來我們將走近KeeWiDB，看看Linear Hashing的工程實踐，如圖9所示，整個索引可以概括為三層：HashMetaLayer，BucketIndexLayer和BucketLayer，下面我們將分別對每個層次的內容和作用作一個概述，

file
圖9 Linear Hashing實作架構圖

HashMetaLayer

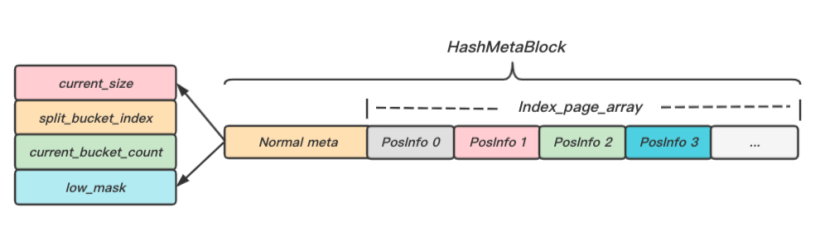

HashMetaLayer主要用于描述hash table的元資訊，如圖10所示，主要包括以下內容：

current_size: 當前hash table存盤的元素個數；
split_bucket_index: 下次需要分裂的Bucket邏輯編號；
current_bucket_count: 當前使用的Bucket數量；
low_mask: 用于映射hash table的小表，high_mask =（low_mask << 1) | 1；
index_page_array: 用于存盤分段連續的IndexPage的起始頁的位置資訊；

file
圖10 hash meta組成結構

BucketIndexLayer

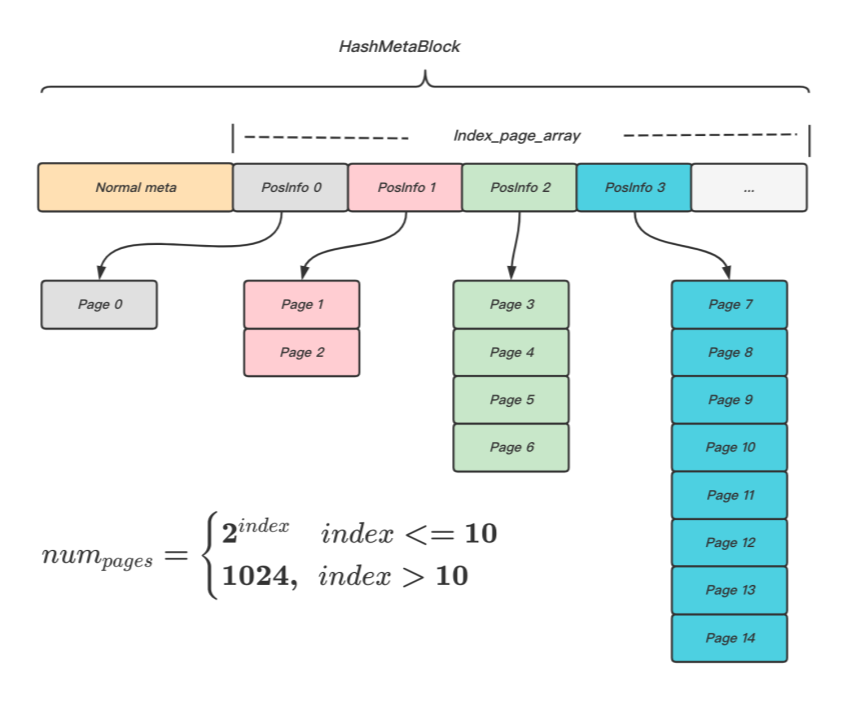

BucketIndexLayer表示一組分段連續的IndexPage頁面，IndexPage主要用于存盤物理Bucket的位置資訊，其作用類似于Extendible Hashing的Directory陣列，通過引入BucketIndexLayer，可以使物理Bucket離散分布于資料庫檔案中，避免對連續大塊存盤空間的需求，引入額外的層次，不可避免的會導致IO和CPU的消耗，我們通過兩個方面來減小消耗，

首先，通過hash meta存盤的index_page_array，將定位目標Bucket的時間復雜度做到常數級，減小CPU消耗，由于每個IndexPage所能容納的Bucket位置資訊數量是固定的，所以如果將IndexPage看作邏輯連續的Page陣列時，就可以在O(1)時間復雜度下計算出Bucket所屬的IndexPage邏輯編號，以及其在IndexPage內部的偏移，再把分段連續的IndexPage的第一個頁的物理位置資訊記錄在index_page_array陣列中，定位到IndexPage的物理位置便也為常數級，如圖11所示，連續的IndexPage的頁面個數與index_page_array的陣列索引的關系為分段函式，采用分段函式主要基于以下考慮：

減小空間浪費，使每次分配的IndexPage數量，隨著資料量的增大而增大，而不是維持固定值，避免小資料量時造成空間浪費，特別是在多DB場景下(索引相互獨立)，用戶資料傾斜時，這種空間浪費會被放大；
增加空間使用的靈活性，每次分配IndexPage的數量也不能無限增大，避免無法分配大塊的連續空間，

再者，我們通過記憶體快取避免IndexPage的額外IO消耗，KeeWiDB通過10MB的常駐記憶體，便可以索引數十億個元素，

file
圖11 indexpagearray 結構示意圖

讀者可能有疑問，既然IndexPage可以做到分段連續，那為何不直接將BucketPage做到分段連續，這樣可以避免引入IndexPage，似憾訓能減少IO次數，不這么做，是因為相同大小的連續空間，前者能索引的元素個數是后者的數百倍，所以在多DB場景下，前者更具有優勢，與此同時，如果采用相似的索引策略，后者也并不能減小IO次數，因為bucket_page_array是index_page_array的數百倍大，這會導致hash meta無法存放在一個Page中，導致IO次數增加，所以，最終我們選擇犧牲少量記憶體空間，以提高磁盤空間使用的靈活性，

BucketLayer

BucketLayer則是最終存盤hash元素，即用戶資料索引的地方，每一個邏輯Bucket由一組物理BucketPage鏈接而成，即采用開鏈法解決hash沖突，只是鏈接的單位是Page頁而不是單個元素，BucketPage鏈表頭稱為PrimaryBucketPage，其余則為OverflowBucketPage，

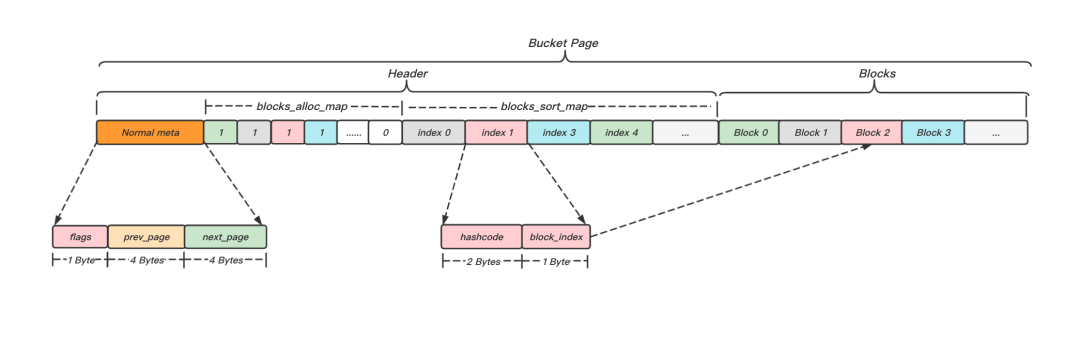

如圖12所示，BucketPage主要包括兩方面內容：代表元資訊的Header和存盤資料的Blocks，Header存盤的內容又可以分為兩部分：表征Bucket結構和狀態的Normal Meta，以及表征BucketPage內部Blocks存盤狀態的blocks map，Blocks陣列是實際存盤元素的地方，其和元素一一對應，

file
圖12 Bucket Page組成結構

BucketPage可以看作是一個按照元素hashcode排序的有序陣列，元素查找主要分為三步：

首先通過blocks_sort_map，二分查找與待查鍵hashcode相等的index；
通過index內記錄的block_index，找到其對應的Blocks陣列中的元素，即為候選索引；
通過該候選索引讀取存盤的用戶資料，若存盤的資料健與待查健二進制相等，則該索引即是目標索引，

更新操作只需要將查找到的Blocks陣列中對應的Block替換為新的元素，而元素插入操作在查找無果的基礎上，還需要以下幾步：

通過blocks_alloc_map找到Blocks陣列的空位，并將對應的bit位置1；
將元素插入到該Blocks陣列指定的空位中；
構建index，更新blocks_sort_map，

同樣，元素洗掉操作在查找成功后，也需要額外幾步：

通過blocks_alloc_map找到指定的bit位，將其置為0；
洗掉index，更新blocks_sort_map，

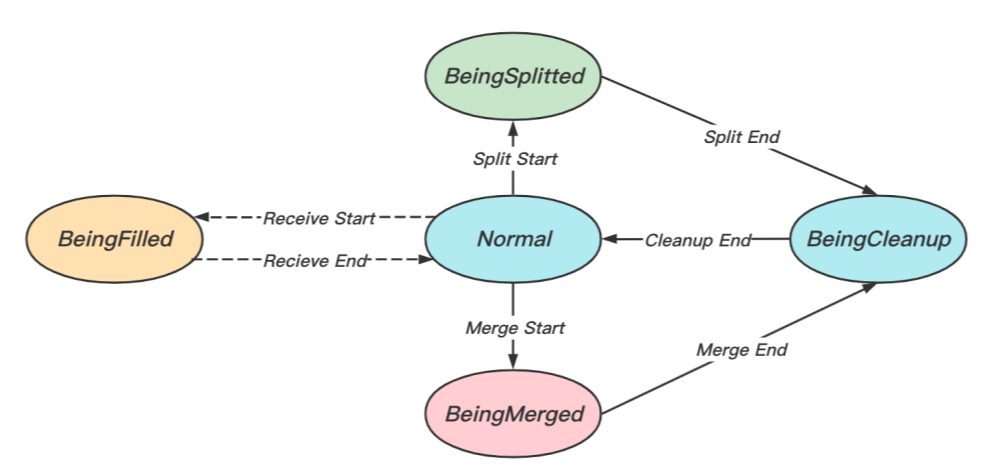

除了用戶觸發的讀寫操作，hash table自身還存在分裂和合并操作，如圖13所示，展示了Bucket分裂和合并時的狀態轉化圖，Bucket主要存在五種狀態：

Normal：常規狀態；
BeingSplitted：分裂狀態，觸發分裂時，源端Bucket的狀態；
BeingMerged: 合并狀態，觸發合并時，源端Bucket的狀態；
BeingFilled：填充狀態，觸發分裂(合并)時，目的端Bucket的狀態；
BeingCleanup：清理狀態，分裂(合并)完成時，源端Bucket的狀態，

file
圖13 Bucket狀態轉換圖

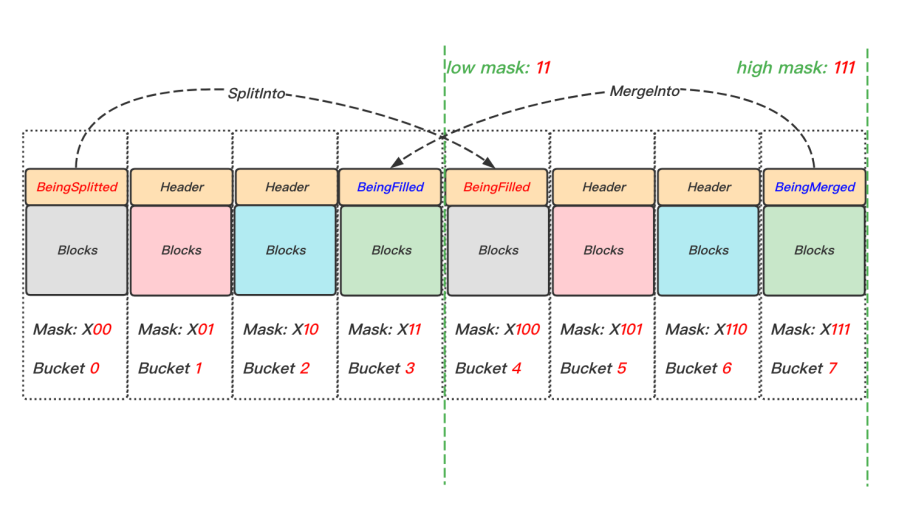

如圖14所示，Bucket分裂操作主要分為三個階段：

Prepare階段：創建目的Bucket物理頁，更新hash table結構，分別設定源端和目的端Bucket狀態為BeingSplitted和BeingFilled；
Split階段：將源端Bucket的資料，按照high_mask重新rehash，將不再屬于該Bucket的資料拷貝至目的Bucket；
Cleanup階段：將不再屬于源端Bucket的資料清理掉，

和分裂操作相似，Bucket的合并操作也分為三個階段：

Prepare階段：分別設定源端和目的端Bucket狀態為BeingMerged和BeingFilled，
Merge階段：將源端Bucket資料，拷貝至目的端Bucket，
Cleanup階段：清理源端Bucket，更新hash table結構，

file
圖14 Bucket分裂和合并示意圖

那么，正常讀寫場景下，用戶訪問延遲有多大呢？現在我們梳理下，用戶寫入資料時典型的IO路徑：

存盤層分配資料Block，用于存放用戶資料，并構建用戶資料索引資訊；
查找主索引的元資料HashMetaBlock；
通過用戶資料鍵的hashcode值，計算得到目標Bucket邏輯編號，并定位IndexPage；
通過IndexPage找到對應的BucketPage，插入用戶資料索引，

由于HashMetaBlock和IndexPage資料量很小(億級資料集只需幾兆空間)，可以直接快取在記憶體中，那么一次典型的小值寫入，平均只需要兩次IO：一次資料寫入，一次索引寫入，這樣平均處理延遲就能維持在較低的水平，隨著資料集的增大，寫入可能觸發分裂式擴容，而大多數場景下，擴容只會涉及2個BucketPage，即只需要額外兩次IO，且IO次數不會隨著資料量的增大而增大，這樣處理的長尾延遲就相對穩定可控，

2.2.2 并發控制

讀者通過架構篇可以了解到，KeeWiDB采用了Shared-Nothing的架構設計，宏觀上將資料集按Slot進行了拆分，每個執行緒獨立負責部分Slot資料的讀寫，即發揮了多核并發的優勢，而對于執行緒內部的讀寫訪問，則引入了協程機制，來提高單核處理能力，協程級并發意味著可能存在多個協程同時訪問系統資源，與主流關系型資料庫相似，KeeWiDB通過兩階段鎖實作事務serializable級別的隔離性要求，關于事務的相關內容，后續我們會有專題進行詳細介紹，這里我們主要討論的是，存盤引擎層是如何保障資料訪問的并發安全，

hash索引的并發控制，其核心是需要滿足以下要求：

讀取保障：不會讀取到中間狀態的值，記作R-1；
讀取保障：不會因為分裂(合并)，導致讀取不到原本應該存在的值，記作R-2；
寫入保障：并發寫入不會互相干擾，即寫入滿足原子性，記作W-1；
寫入保障：不會因為分裂(合并)，導致丟失更新，記作W-2；
自恢復保障：不會因為中途宕機，導致hash table結構被破壞，無法恢復服務，記作SR，

總體上，hash索引主要采用了三種鎖確保并發安全：

Page鎖：讀寫物理鎖，確保物理頁訪問的原子性；
Bucket鎖：Bucket級別讀寫邏輯鎖，確保分裂(合并)時，寫入的并發正確性；
Exclusive鎖：特殊的Page寫鎖，該Page無他人參考，

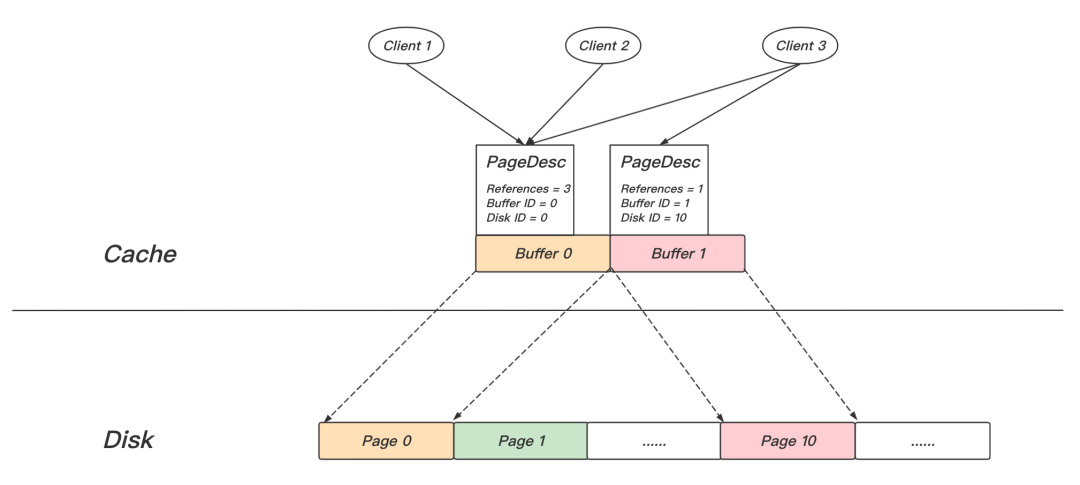

什么是參考計數呢？如圖15所示，Page從磁盤加載上來之后，存盤在Cache模塊的Buffer陣列中，并通過PageDesc索引，每當用戶請求相關Page，便使其參考計數加1，釋放Page則參考計數減1，后臺協程會通過演算法周期性的選擇參考計數為0的頁淘汰，Exclusive鎖的含義就是除了請求者之外，無他人參考，即參考計數為1，

file
圖15 Page Cache模塊示意圖

下面將分別從內部hash table resize和外部用戶讀寫兩個典型場景，簡要描述我們是如何做到并發安全的，為了后續行文方便，現在對部分簡寫的含義作如下說明：

PageWriteLock(X)，PageReadLock(X)：持有X資源的Page寫鎖或讀鎖，
PageWriteUnlock(X)，PageReadUnlock(X)：釋放持有的X資源的Page寫鎖或讀鎖，
ExclusiveLock(X)，ExclusiveUnlock(X)：持有或釋放X資源的Exclusive鎖，
BucketWriteLock(X)，BucketReadLock(X)：持有編號為X的Bucket的寫鎖或讀鎖，
BucketWriteUnlock(X)，BucketReadUnlock(X)：釋放持有的編號為X的Bucket的寫鎖或讀鎖，
LoadFromDisk(X)：從磁盤加載X表征的物理頁，存放在Cache模塊中，若已經成功加載，則只將參考計數加1，
HMB：代表HashMetaBlock，
IP-X：代表邏輯編號為X的IndexPage，
B-X: 代表邏輯編號為X的Bucket，
PBP-X：代表B-X對應的PrimaryBucketPage，
OBP-X：代表B-X對應的OverflowBucketPage，

hash table resize

由于合并操作和分裂操作，幾憾訓為相反操作，所以下面將主要以分裂為例，分析加入并發控制之后的分裂操作是如何處理的，

file
圖16 hash分裂并發控制示意圖

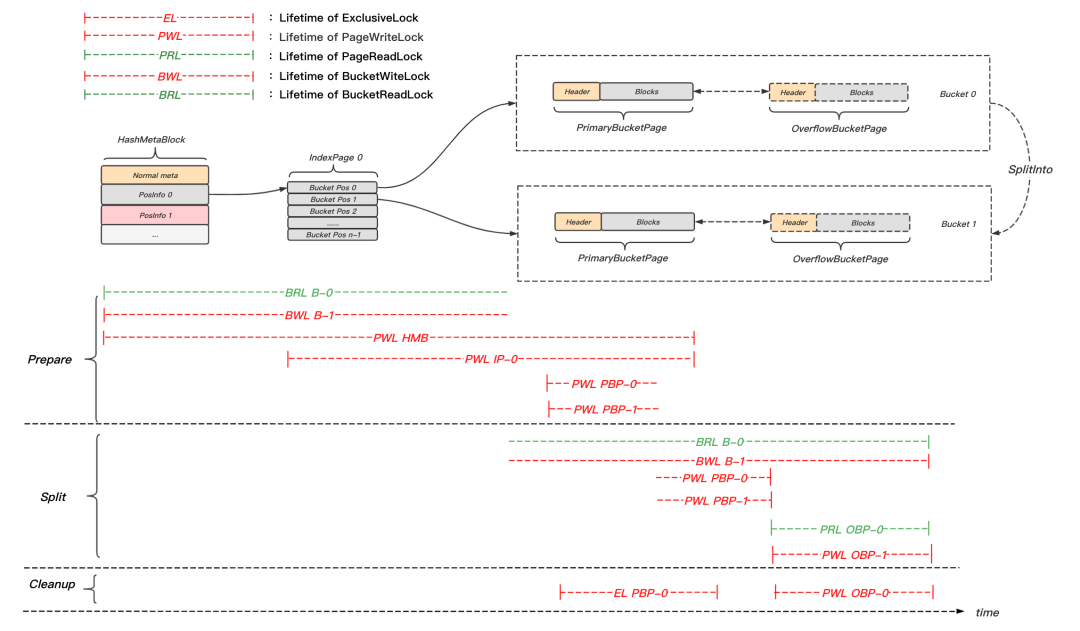

如圖16所示，Prepare階段的主要操作步驟如下：

LoadFromDisk(HMB)，PageReadLock(HMB)；
根據meta資訊，定位目標Bucket及其所屬IndexPage(此例為B-0和IP-0)；
嘗試按序獲取B-0的Bucket讀鎖和B-1的Bucket寫鎖，PageReadUnlock(HMB)；
若B-0或B-1的Bucket鎖未成功鎖定，則釋放已持有的鎖，直接回傳；
LoadFromDisk(IP-0)，PageReadLock(IP-0)，獲取PBP-0位置資訊，PageReadUnlock(IP-0)；
LoadFromDisk(PBP-0)，LoadFromDisk(PBP-1)；
WriteLock(HMB)，WriteLock(IP-0)，PageWr iteLock(PBP-0)，PageWriteLock(PBP-1)；
更新PBP-0的狀態為BeingSplitted，更新PBP-1的狀態為BeingFilled；
將PBP-1的位置資訊記錄在IP-0中；
更新HMB元資訊欄位：next_split_index，current_Bucket_count；
寫入表示資料修改的WAL日志；
WriteUnlock(IP-0)，WriteUnlock(HMB)，

同時持有所有待修改頁面Page鎖的目的是：確保多頁修改的原子性，極小部分場景下，WAL日志寫入可能引起協程切換，而后臺Page刷臟協程可能獲得執行權，如果此時不對所有頁加鎖，則可能導致部分頁的修改持久化，而索引通常無法記錄回滾日志，所以最終可能導致hash table結構的錯亂，

Split階段的主要操作步驟如下：

遍歷PBP-0中元素，按照high_mask進行rehash，將不再屬于PBP-0的元素拷貝至B-1鏈中；
若B-0還存在Overflow Page，則PageWriteUnlock(PBP-0)；
LoadFromDisk(OBP-0)，PageReadLock(OBP-0)，遍歷OBP-0中元素，按照high_mask進行rehash，將不再屬于PBP-0的元素拷貝至B-1鏈中；
若B-0還存在Overflow Page，則PageReadUnlock(OBP-0)，從步驟3開始重復執行，直到遍歷完B-0整個鏈表；
WriteLock(PBP-0)，WriteLock(PBP-1)；
更新PBP-0的狀態為BeingCleanup，更新PBP-1的狀態為Normal；
WriteUnlock(PBP-0)，WriteUnlock(PBP-1)；
BucketReadUnlock(0)，BucketWriteUnlock(1)，

在Split階段資料拷貝程序中，若B-1當前BucketPage寫滿，則需要增加Overflow Page用于后續寫入，而此操作涉及頁面分配，可能讓出執行權，所以為了避免影響B-1的并發讀取操作，會首先將當前BucketPage的寫鎖釋放，

Cleanup階段的主要操作步驟如下：

LoadFromDisk(PBP-0)；
嘗試獲取PBP-0的Exclusive鎖，若獲取失敗，直接退出；
遍歷PBP-0中元素，按照high_mask進行rehash，將不再屬于PBP-0的元素清理掉；
若B-0還存在Overflow Page，則PageWriteUnlock(PBP-0)；
LoadFromDisk(OBP-0)，PageWriteLock(OBP-0)，遍歷OBP-0中元素，按照high_mask進行rehash，將不再屬于OBP-0的元素清理掉；
若B-0還存在Overflow Page，則PageWriteUnlock(OBP-0)，從步驟5開始重復執行，直到遍歷完B-0整個鏈表；
WriteLock(PBP-0)，更新PBP-0的狀態為Normal，WriteUnLock(PBP-0)，

通過將分裂操作拆分為三個階段，主要是為了提高等待磁盤IO時的并發度，當Prepare階段完成時，新的hash table結構便對后續讀寫可見，不論是用戶讀寫還是hash table resize操作都可以基于新的結構繼續執行，即可能同時存在多個Bucket的并發分裂操作，這樣就能有效避免某次Bucket分裂耗時過長(等待磁盤IO)，導致其余Bucket無法及時分裂，進而影響訪問延遲的問題，同時，將Split操作和Cleanup操作分開，也是為了能在等待新頁分配的時候，可以釋放Page鎖，避免影響并發讀寫，

read && write

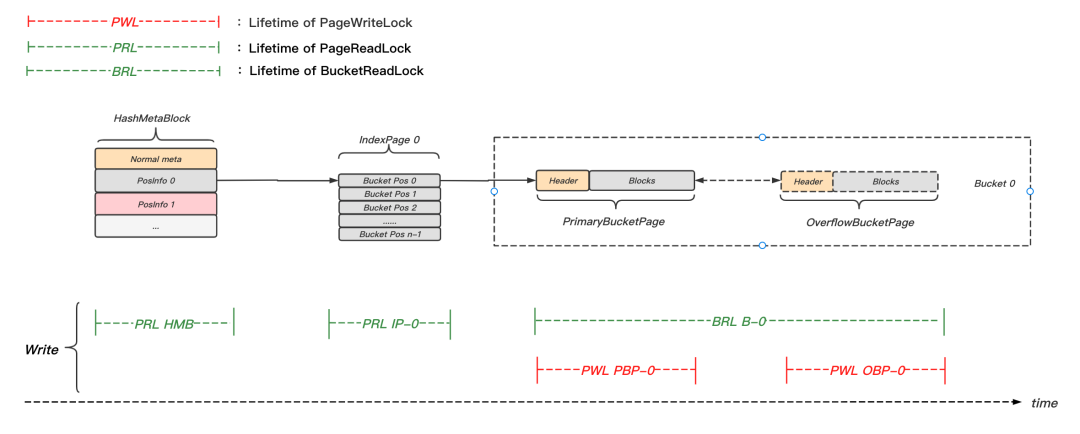

如圖17所示，加入并發控制后，典型的寫入流程主要分為以下幾步：

LoadFromDisk(HMB)，PageReadLock(HMB)，根據meta資訊，定位目標Bucket及其所屬IndexPage(此例為B-0和IP-0)，PageReadUnlock(HMB)；
LoadFromDisk(IP-0)，PageReadLock(IP-0)，讀取PBP-0的位置資訊，PageReadUnlock(IP-0)；
獲取B-0的Bucket讀鎖；
遍歷B-0的鏈表，直到結束或找到待查元素，然后寫入或更新相關元素，遍歷程序中，在訪問BucketPage前，先加寫鎖，訪問完后立即解鎖；
釋放B-0的Bucket讀鎖，

file
圖17 hash寫入并發控制示意圖

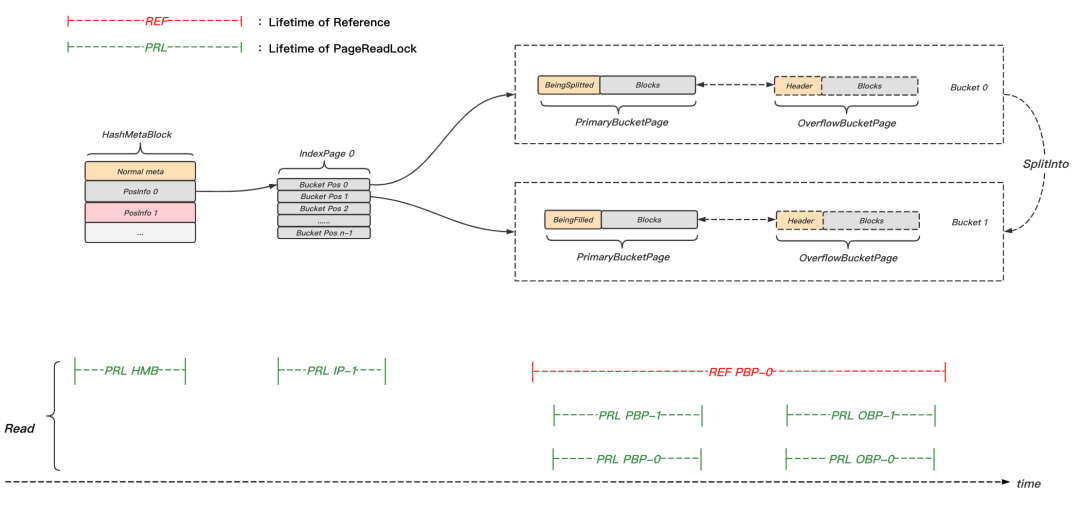

如圖18所示，典型的讀取流程主要分為以下幾步：

LoadFromDisk(HMB)，PageReadLock(HMB)，根據meta資訊，定位目標Bucket及其所屬IndexPage(此例為B-1和IP-0)，PageReadUnlock(HMB)；
LoadFromDisk(IP-0)，PageReadLock(IP-0)，讀取PBP-1的位置資訊，PageReadUnlock(IP-0)；
LoadFromDisk(PBP-1)，PageReadLock(PBP-1)；
若PBP-1當前狀態為BeingFilled，則PageReadUnlock(PBP-1)，同時LoadFromDisk(PBP-0)，持有PBP-0參考；
遍歷B-1的鏈表，直到結束或找到待查元素，遍歷程序中，在訪問BucketPage前，先加讀鎖，訪問完后立即解鎖；
若B-1鏈表無法找到對應元素，且已經持有PBP-0的參考，則以遍歷B-1鏈表相同的方式，遍歷B-0鏈表；
B若持有PBP-0的參考，則釋放它，

file
圖18 hash讀取并發控制示意圖

以上便是加入并發控制之后，hash讀寫的主要流程，限于篇幅上述流程簡化了部分故障恢復和沖突檢測邏輯，現在我們來回顧下，前文提到的并發安全保障是否得到了滿足，由于我們在讀取Page前，都獲取了該Page的讀或寫鎖，所以保證了讀寫的原子性，即R-1和W-1得到保障，讀取操作則通過事先持有待分裂Bucket的參考，避免了分裂程序中，無法讀取到已存在的元素，即R-2也得到保障，寫入操作通過事先獲取Bucket邏輯讀鎖，保證了不會因為分裂操作，導致丟失更新的問題，即滿足了W-2要求，最后通過保證hash結構變化的原子性，滿足了故障重啟后的自恢復性，即SR得到保障，

在保障了并發安全的前提下，hash索引的并發度究竟如何呢？

在回答這個問題之前，我們先來回顧下這里使用的鎖，由于我們探討的是執行緒內多協程的并發，所以使用的并不是系統鎖，而是簡單的計數器，也就是說產生鎖沖突之后，開銷主要在于用戶空間的協程背景關系切換，那么鎖沖突概率高嗎？由于我們采用了非搶占式調度，所以除非當前協程主動讓出執行權限，其他協程不會投入運行，也就不會產生沖突，

那什么時候讓出執行權呢？絕大多數情況下，是在等待IO的時候，也就是說，在持有鎖而讓出執行權的情況下，可能會產生鎖沖突，不管是讀寫操作還是分裂合并操作，對Page鎖的應用都是：先加載頁，再鎖定資源，故一般不會出現Page鎖沖突的情況，極少數情況下可能需要等待重做日志就緒，從而產生Page鎖沖突，對處于BeingFilled狀態Bucket的寫入操作，會導致Bucket鎖沖突，沖突概率隨著hash表的增大而減小，且沖突時間和相關Page鎖的沖突時間幾乎相等，Exclusive鎖的沖突概率和Bucket鎖類似，所以，工程實踐中，我們會預分配一定數量的桶，以分散并發操作的Page頁，進而減小鎖沖突的概率，最終達到減小協程切換消耗的目的，

總結

本文主要介紹了KeeWiDB存盤引擎的設計細節，首先，通過介紹存盤層的基本組織結構，知道了我們使用4K Page作為管理整個存盤檔案的基本單元，而用戶資料則是存盤于Page內的Block中，接著，通過對比分析各類索引的特點，簡述了我們選擇Linear Hashing作為用戶資料索引的主要原因，最后，深入分析了Linear Hashing在KeeWiDB中的工程實踐，包括具體的組織架構，增刪查改的大致流程，以及在協程架構下，如何做到并發安全的，

目前，KeeWiDB 正在公測階段，現已在內外部已經接下了不少業務，其中不乏有一些超大規模以及百萬 QPS 級的業務，線上服務均穩定運行中，

后臺回復“KeeWiDB”，試試看，有驚喜，

關于作者

章俊，騰訊云資料庫高級工程師，擁有多年的分布式存盤、資料庫從業經驗，現從事于騰訊云資料庫KeeWiDB的研發作業，
