主要闡述InnoDB存盤引擎（MySQL5以后的默認引擎），

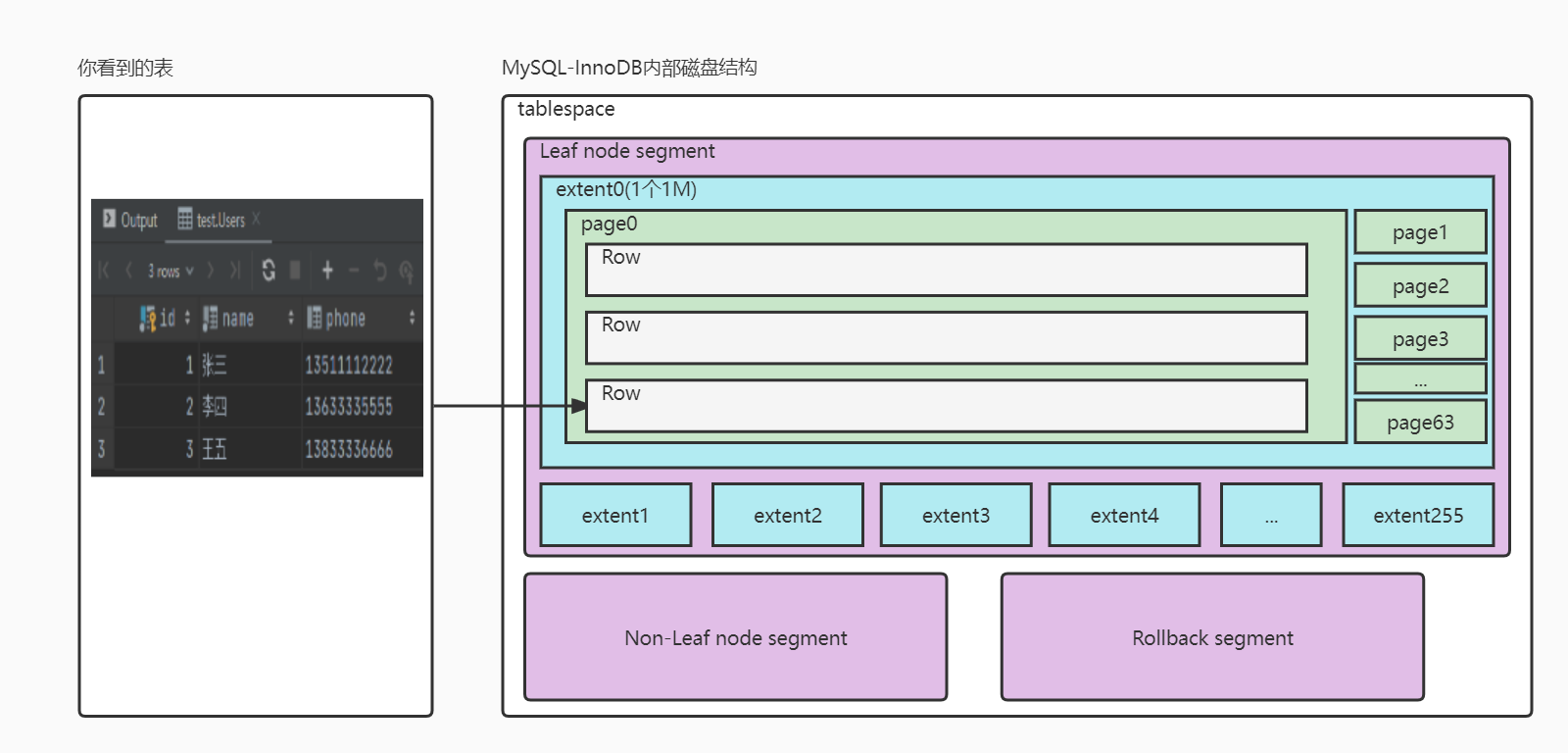

資料庫中最基本的組成結構是資料表，視覺上的表和其對應的磁盤結構如下：
此圖參考了廈門大學課堂：MySQL原理 ，但是視頻中一些更多細節沒有涉及，比如Leaf node segment和Non-leaf node segment其實就是葉子節點和非葉子節點段，
照inode，page相關概念，一顆B+樹當然只有這兩種段，來管理各種page(樹節點)，資訊較少，且看且珍惜，
更多關于tablespace的資訊移步：MySQL Tablespaces
**核心：MySQL以Page為單位進行資料管理（默認1個Page=16KB），因為磁盤尋道原因，一次將讀取1個Page到記憶體，即每次查詢，一次IO至少是一個Page的資料被裝載到記憶體，

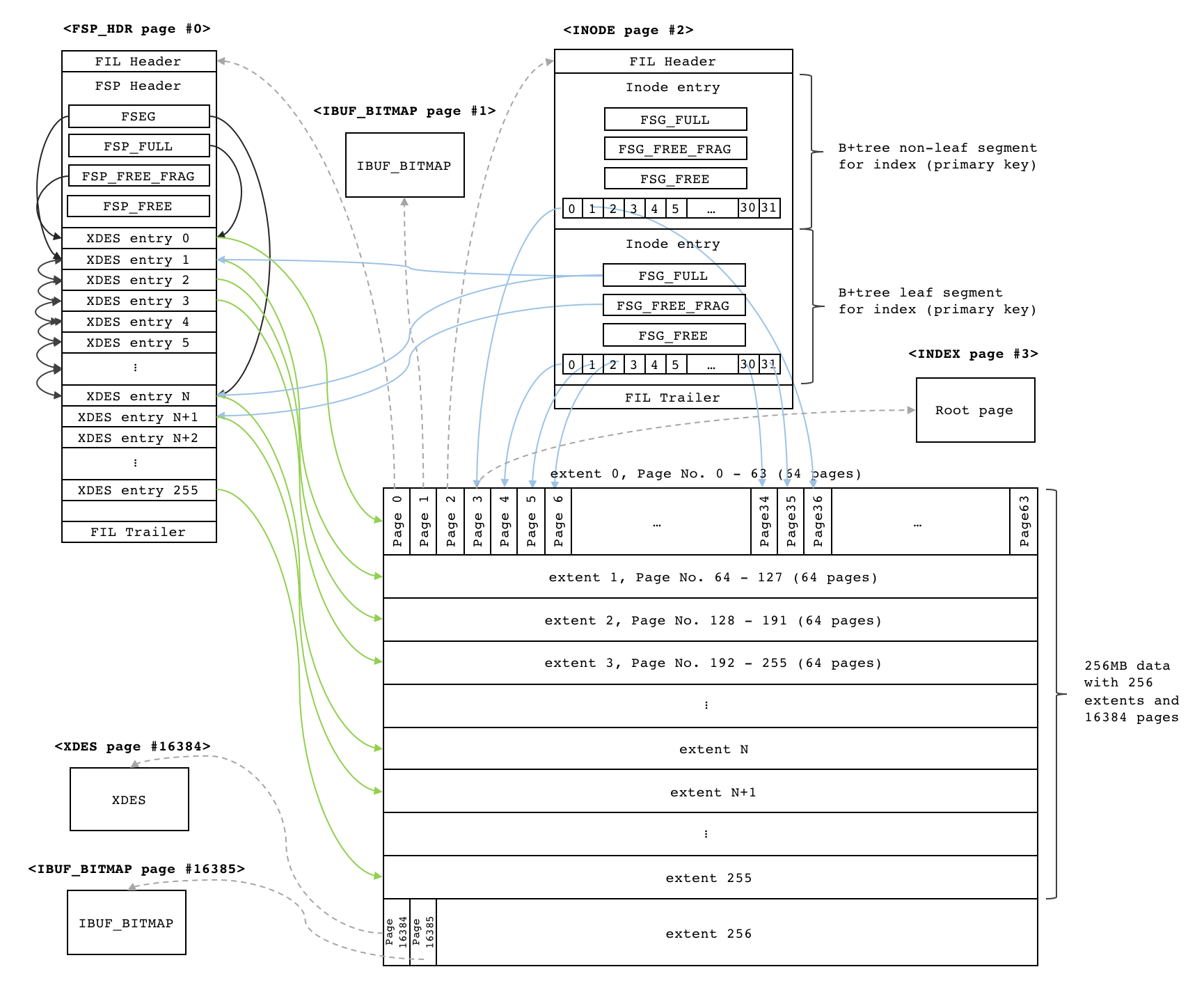

將segment，extent，page的關系描繪如下：

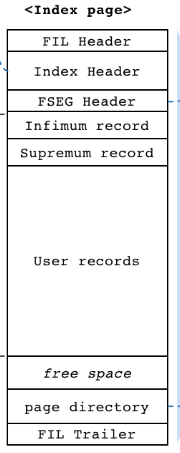

Page的組成：
**page directory：提高records部分的查詢速度（單鏈表-->排序-->二分查找），定位到page后，records記錄太長，設計了page directory的slot插槽，每個slot包含一段records記錄，提高查找效率，
為什么一個Page是16KB？太大，page directory定位時間太長；太小，磁盤尋道時間變長，IO次數變多，這是一個折中值，（固態硬碟沒有磁盤尋道，可以考慮將Page size的值改為小于16KB的更小的值，仍需要測驗驗證資料支撐），
索引頁：
MySQL中：每個索引都對應了一顆B+樹，
聚集(聚集不一定是主鍵，但主鍵一定是聚集)索引對應了一顆B+樹，葉子節點存盤了資料；
非聚集(輔助)索引對應了一顆B+樹，葉子節點只存盤了主鍵，所以需要額外一次去聚集索引B+樹查找所需資料（即回表），

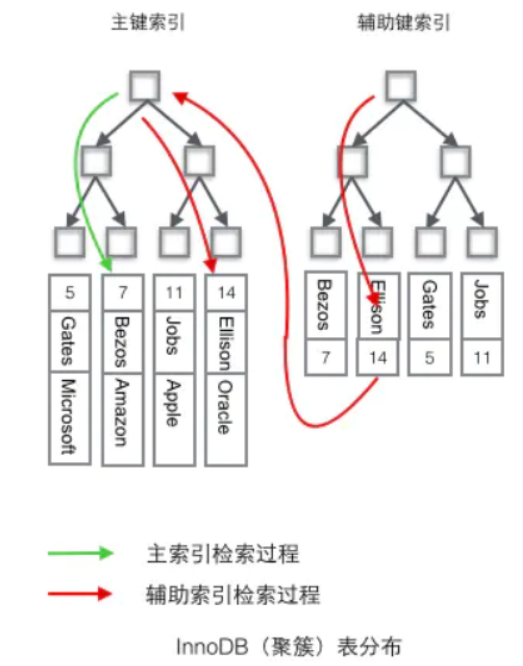

主鍵索引和輔助索引檢索示意：
本文中部分圖的來源在這里，
