一：背景
1.講故事
最近給一位朋友做 SQL 慢陳述句 優化，花了些時間調優，遺憾的是 SQLSERVER 非原始碼公開，玩起來不是那么順利，不過從這次經歷中我覺得明年的一個重大任務就是好好研究一下它，爭取在 SQLSERVER 性能優化上做一些成績，哈哈！ 個人覺得要想深入研究 SQLSERVER，得從它的存盤引擎說起，說到存盤引擎又得從核心的 資料頁 說起，畢竟 mdf 就是由 資料頁 拼出來的，當然理解的不對大家可以指出來，
二：理解資料頁
1. 什么是資料頁

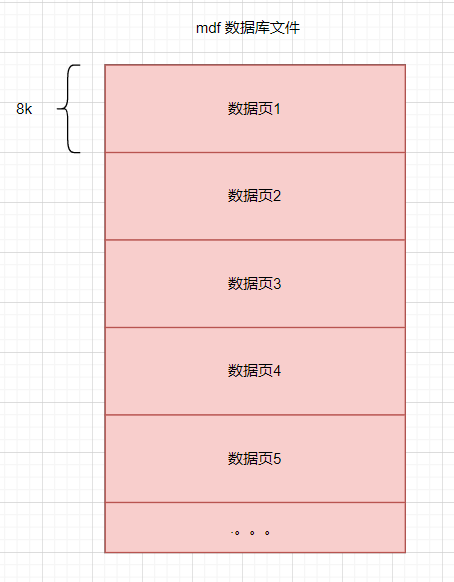

一般來說，對大塊資源或者資料進行高效管理都會按照一定粒度來劃分的，比如說 Windows 對記憶體的管理就是按照 記憶體頁 (4k) 來進行劃分，言外之意就是 SQLSERVER 對 mdf 的管理也是按照 資料頁 （8k) 來劃分的，畫個圖大概就是這樣的，
那如何來驗證這個結論呢？剛才也說了資料都在資料頁上，我們弄點資料然后在指定的資料頁上提取出來就好了，這里用的是 SQLServer 2019 ，
CREATE DATABASE MyTestDB
GO
USE MyTestDB;
GO
IF OBJECT_ID('person') IS NOT NULL
DROP TABLE person;
CREATE TABLE person
(
id INT IDENTITY,
name CHAR(5)
);
GO
INSERT INTO dbo.person( name ) VALUES ('john');
INSERT INTO dbo.person( name ) VALUES ('mary');
2. 尋找資料所在的資料頁
剛才圖中也說了 mdf 是由無數個 資料頁 拼出來的，那如何找到 person 表所在的資料頁呢？其實微軟提供了一個 dbcc ind 命令可以幫我們洞察出來，同時記得開始 3604 標記，讓輸出顯示在控制臺上，而不是默認的錯誤日志中，這個命令具體怎么用，大家可以查看官方檔案，
DBCC TRACEON(3604)
DBCC IND(MyTestDB,person, -1)
從輸出看有兩條記錄，第一個是 PagePID=41 是 IAM 資料頁，而PagePID=280 就是我們 person 表記錄所在的資料頁編號，也就是說 person 表的記錄在 mdf 檔案偏移為 0n280 * 0n8192 的位置，用 WinDbg 算一下就是 0x00230000 ，
0:090> ? 0n280 * 0n8192
Evaluate expression: 2293760 = 00000000`00230000

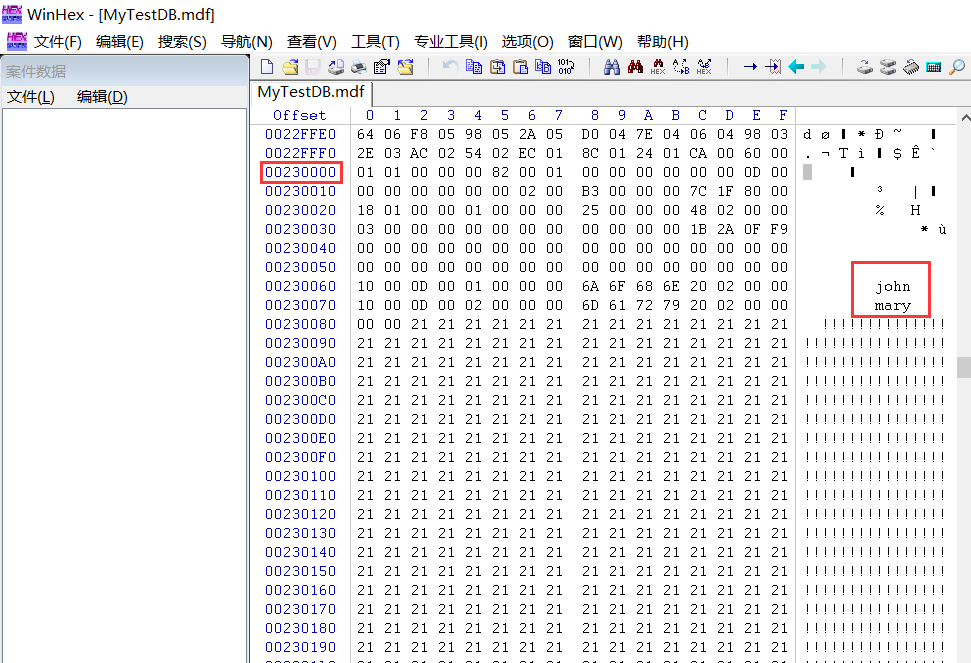

那是不是呢？可以用 WinHex 驗證一下，為了不出現行程占用，先把 MyTestDB 下線了，最后記得再上線即可，
ALTER DATABASE MyTestDB SET OFFLINE
ALTER DATABASE MyTestDB SET ONLINE
從 WinHex 上看，果然是在偏移為 0x00230000 這個資料頁上，
3. 如何從記憶體中看到資料頁
剛才我們看到的資料頁只是物理硬碟上的，但資料頁和資料頁之間的邏輯關系肯定是在記憶體中用一定的資料結構來承載的，接下來看下這個 資料頁 映射到 SQLSERVER 行程記憶體的哪里呢？微軟提供了 DBCC PAGE 命令可以查看指定 資料頁 的詳細資訊，
DBCC TRACEON(3604)
DBCC PAGE(MyTestDB,1,280,2)
輸出結果如下：
DBCC 執行完畢，如果 DBCC 輸出了錯誤資訊，請與系統管理員聯系，
PAGE: (1:280)
BUFFER:
BUF @0x000002B41104F480
bpage = 0x000002B3F0632000 bPmmpage = 0x0000000000000000 bsort_r_nextbP = 0x000002B41104F3D0
bsort_r_prevbP = 0x0000000000000000 bhash = 0x0000000000000000 bpageno = (1:280)
bpart = 1 ckptGen = 0x0000000000000000 bDirtyRefCount = 0
bstat = 0x9 breferences = 0 berrcode = 0
bUse1 = 12454 bstat2 = 0x0 blog = 0x15ab215a
bsampleCount = 0 bIoCount = 0 resPoolId = 0
bcputicks = 0 bReadMicroSec = 182 bDirtyContext = 0x0000000000000000
bDbPageBroker = 0x0000000000000000 bdbid = 10 bpru = 0x000002B3FA708040
PAGE HEADER:
Page @0x000002B3F0632000
m_pageId = (1:280) m_headerVersion = 1 m_type = 1
m_typeFlagBits = 0x0 m_level = 0 m_flagBits = 0x8200
m_objId (AllocUnitId.idObj) = 179 m_indexId (AllocUnitId.idInd) = 256
Metadata: AllocUnitId = 72057594049658880
Metadata: PartitionId = 72057594043170816 Metadata: IndexId = 0
Metadata: ObjectId = 581577110 m_prevPage = (0:0) m_nextPage = (0:0)
pminlen = 13 m_slotCnt = 2 m_freeCnt = 8060
m_freeData = 128 m_reservedCnt = 0 m_lsn = (37:584:3)
m_xactReserved = 0 m_xdesId = (0:0) m_ghostRecCnt = 0
m_tornBits = -116446693 DB Frag ID = 1
Allocation Status
GAM (1:2) = ALLOCATED SGAM (1:3) = NOT ALLOCATED PFS (1:1) = 0x41 ALLOCATED 50_PCT_FULL
DIFF (1:6) = CHANGED ML (1:7) = NOT MIN_LOGGED
DATA:
Memory Dump @0x000000F840DF8000
000000F840DF8000: 01010000 00820001 00000000 00000d00 00000000 ....................
000000F840DF8014: 00000200 b3000000 7c1f8000 18010000 01000000 ........|...........
000000F840DF8028: 25000000 48020000 03000000 00000000 00000000 %...H...............
000000F840DF803C: 1b2a0ff9 00000000 00000000 00000000 00000000 .*..................
000000F840DF8050: 00000000 00000000 00000000 00000000 10000d00 ....................
000000F840DF8064: 01000000 6a6f686e 20020000 10000d00 02000000 ....john ...........
000000F840DF8078: 6d617279 20020000 00002121 21212121 21212121 mary .....!!!!!!!!!!
000000F840DF808C: 21212121 21212121 21212121 21212121 21212121 !!!!!!!!!!!!!!!!!!!!
000000F840DF80A0: 21212121 21212121 21212121 21212121 21212121 !!!!!!!!!!!!!!!!!!!!
...
000000F840DF9FF4: 21212121 21212121 70006000 !!!!!!!!p.`.
OFFSET TABLE:
Row - Offset
1 (0x1) - 112 (0x70)
0 (0x0) - 96 (0x60)
DBCC 執行完畢，如果 DBCC 輸出了錯誤資訊，請與系統管理員聯系，
Completion time: 2022-12-30T17:48:20.5466040+08:00
從上面的 Memory Dump 區節中可以看到，資料在行程記憶體的 000000F840DF8064 ~ 000000F840DF8078 范圍內，這里要吐槽的是記憶體地址按照 大端布局 的，看起來很不習慣，可以用 windbg 用 小端布局 來顯示，
0:116> dp 000000F840DF8064
000000f8`40df8064 6e686f6a`00000001 000d0010`00000220
000000f8`40df8074 7972616d`00000002 21210000`00000220
000000f8`40df8084 21212121`21212121 21212121`21212121
000000f8`40df8094 21212121`21212121 21212121`21212121
000000f8`40df80a4 21212121`21212121 21212121`21212121
000000f8`40df80b4 21212121`21212121 21212121`21212121
000000f8`40df80c4 21212121`21212121 21212121`21212121
000000f8`40df80d4 21212121`21212121 21212121`21212121
4. sql 請求原始碼研究
喜歡玩 windbg 的朋友肯定想對 sqlserver 進行匯編級洞察，比如研究下 sql 請求在 sqlserver 里面的執行流是什么樣的？ 其實很簡單，我們可以這樣處理，使用 ba 對 john 的記憶體地址下一個硬體斷點，即 ba r4 000000f840df8064+0x4 ，然后在 SSMS 上執行一條 SELECT * FROM person 陳述句，因為要提取 john 自然就會命中，
0:104> ba r4 000000f840df8064+0x4
0:104> g
Breakpoint 0 hit
sqlmin!BTreeMgr::GetHPageIdWithKey+0x4a:
00007ff8`d4ea121a 48894c2478 mov qword ptr [rsp+78h],rcx ss:000000f8`45278028=0000024800000025
0:102> k
# Child-SP RetAddr Call Site
00 000000f8`45277fb0 00007ff8`d4ea0b59 sqlmin!BTreeMgr::GetHPageIdWithKey+0x4a
01 000000f8`45278450 00007ff8`d4ea08b7 sqlmin!IndexPageManager::GetPageWithKey+0x119
02 000000f8`45278d20 00007ff8`d4eb22d1 sqlmin!GetRowForKeyValue+0x203
03 000000f8`45279880 00007ff8`d4eb2a39 sqlmin!IndexDataSetSession::GetRowByKeyValue+0x141
04 000000f8`45279a70 00007ff8`d4eb279b sqlmin!IndexDataSetSession::FetchRowByKeyValueInternal+0x230
05 000000f8`45279ed0 00007ff8`d4eb2883 sqlmin!RowsetNewSS::FetchRowByKeyValueInternal+0x437
06 000000f8`4527a000 00007ff8`d4eaadab sqlmin!RowsetNewSS::FetchRowByKeyValue+0x96
07 000000f8`4527a050 00007ff8`d4f93d60 sqlmin!CMEDScan::StartSearch+0x4f8
08 000000f8`4527a170 00007ff8`d4f93f3a sqlmin!CMEDCatYukonObject::GetTemporalCurrentTableId+0x10e
09 000000f8`4527a380 00007ff8`d801f0d1 sqlmin!CMEDProxyRelation::GetTemporalCurrentTableId+0x7a
0a 000000f8`4527a3c0 00007ff8`d801dfb8 sqllang!CAlgTableMetadata::FPartialBind+0xb58
0b 000000f8`4527a580 00007ff8`d80394b3 sqllang!CAlgTableMetadata::Bind+0x317
0c 000000f8`4527a620 00007ff8`d800415d sqllang!CRelOp_Get::BindTree+0x78f
0d 000000f8`4527a890 00007ff8`d80418a1 sqllang!COptExpr::BindTree+0x85
0e 000000f8`4527a8c0 00007ff8`d800415d sqllang!CRelOp_FromList::BindTree+0x31
0f 000000f8`4527a920 00007ff8`d802c2a3 sqllang!COptExpr::BindTree+0x85
10 000000f8`4527a950 00007ff8`d800415d sqllang!CRelOp_QuerySpec::BindTree+0x2e8
11 000000f8`4527aa60 00007ff8`d80042dd sqllang!COptExpr::BindTree+0x85
12 000000f8`4527aa90 00007ff8`d800415d sqllang!CRelOp_SelectQuery::BindTree+0x489
13 000000f8`4527ab80 00007ff8`d8003f23 sqllang!COptExpr::BindTree+0x85
14 000000f8`4527abb0 00007ff8`d8004e47 sqllang!CRelOp_Query::FAlgebrizeQuery+0x4bd
15 000000f8`4527ae30 00007ff8`d7ff5576 sqllang!CProchdr::FNormQuery+0x8f
16 000000f8`4527ae70 00007ff8`d7ff4a79 sqllang!CProchdr::FNormalizeStep+0x5bd
17 000000f8`4527b4b0 00007ff8`d7ff5124 sqllang!CSQLSource::FCompile+0xea5
18 000000f8`4527e1b0 00007ff8`d7e659c3 sqllang!CSQLSource::FCompWrapper+0xcb
19 000000f8`4527e280 00007ff8`d7e6387a sqllang!CSQLSource::Transform+0x721
1a 000000f8`4527e3e0 00007ff8`d7e6e67b sqllang!CSQLSource::Execute+0x4fa
1b 000000f8`4527e8c0 00007ff8`d7e6d815 sqllang!process_request+0xca6
1c 000000f8`4527efc0 00007ff8`d7e6d5ef sqllang!process_commands_internal+0x4b7
1d 000000f8`4527f0f0 00007ff8`d4096523 sqllang!process_messages+0x1d6
1e 000000f8`4527f2d0 00007ff8`d4096e6d sqldk!SOS_Task::Param::Execute+0x232
1f 000000f8`4527f8d0 00007ff8`d4096c75 sqldk!SOS_Scheduler::RunTask+0xa5
20 000000f8`4527f940 00007ff8`d40bb160 sqldk!SOS_Scheduler::ProcessTasks+0x39d
21 000000f8`4527fa60 00007ff8`d40baa5b sqldk!SchedulerManager::WorkerEntryPoint+0x2a1
22 000000f8`4527fb30 00007ff8`d40bafa4 sqldk!SystemThreadDispatcher::ProcessWorker+0x3ed
23 000000f8`4527fe30 00007ff8`f6d86fd4 sqldk!SchedulerManager::ThreadEntryPoint+0x3b5
24 000000f8`4527ff20 00007ff8`f865cec1 KERNEL32!BaseThreadInitThunk+0x14
25 000000f8`4527ff50 00000000`00000000 ntdll!RtlUserThreadStart+0x21
從執行緒堆疊上看，有 SQLSERVER 核心的 Scheduler ，Task 以及 命令分析器，查詢優化器，查詢執行器 等各種核心元素，后續再慢慢研究吧，
三： 總結
深入的理解資料，索引在資料頁上的布局，可以從根本上幫助我們理解如何減少請求在資料頁上的流轉，減少邏輯讀，從而提升 sql 的查詢性能，
