我們知道 Flink 有Table（表）、View（視圖）、Function（函式/算子）、Database（資料庫）的概念，相對于這些耳熟能詳的概念，Flink 里還有一個 Catalog（目錄）的概念，

本文將為大家帶來 Flink Catalog 的介紹以及 Flink Catalog 在 ChunJun 中的實踐之路，

Flink Catalog 簡介

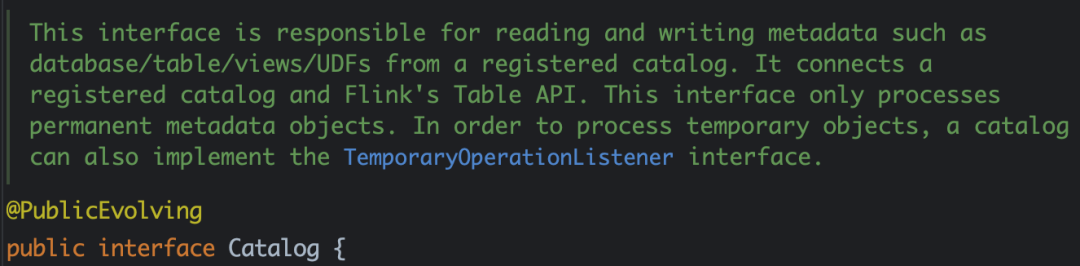

Catalog 提供元資料，如資料庫、表、磁區、視圖，以及訪問存盤在資料庫或其他外部系統中的資料所需的函式和資訊，

Flink Catalog 作用

資料處理中最關鍵的一個方面是管理元資料：

· 可能是暫時性的元資料，如臨時表，或針對表環境注冊的 UDFs；

· 或者是永久性的元資料，比如 Hive 元存盤中的元資料，

Catalog 提供了一個統一的 API 來管理元資料，并使其可以從表 API 和 SQL 查詢陳述句中來訪問，

Catalog 使用戶能夠參考他們資料系統中的現有元資料，并自動將它們映射到 Flink 的相應元資料，例如，Flink 可以將 JDBC 表自動映射到 Flink 表，用戶不必在 Flink 中手動重寫 DDL，Catalog 大大簡化了用戶現有系統開始使用 Flink 所需的步驟，并增強了用戶體驗，

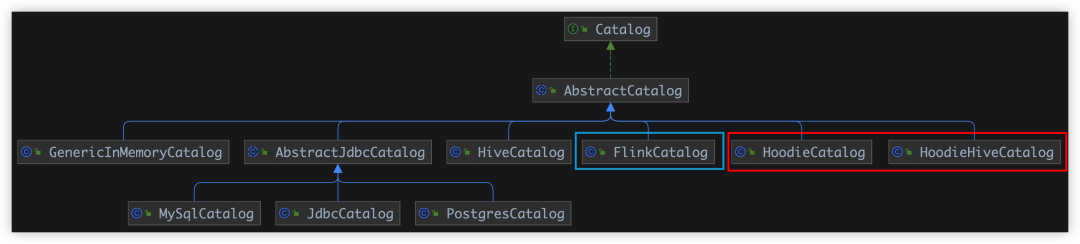

Flink Catalog 的結構

● Flink Catalog 原生結構

? GenericInMemoryCatalog：基于記憶體實作的 Catalog

? Jdbc Catalog：可以將 Flink 通過 JDBC 協議連接到關系資料庫，目前 Flink 在1.12和1.13中有不同的實作，包括 MySql Catalog 和 Postgres Catalog

? Hive Catalog：作為原生 Flink 元資料的持久化存盤，以及作為讀寫現有 Hive 元資料的介面

● Flink Iceberg Catalog

● Flink Hudi Catalog

HoodieCatalog、HoodieHiveCatalog

file
file

Flink Catalog 詳解

GenericInMemoryCatalog

final CatalogManager catalogManager =
        CatalogManager.newBuilder()
                .classLoader(userClassLoader)
                .config(tableConfig)
                .defaultCatalog(
                        settings.getBuiltInCatalogName(),
                        new GenericInMemoryCatalog(
                                settings.getBuiltInCatalogName(),
                                settings.getBuiltInDatabaseName()))
                .build();


defaultCatalog =
                    new GenericInMemoryCatalog(
                            defaultCatalogName, settings.getBuiltInDatabaseName());

CatalogManager catalogManager =
                builder.defaultCatalog(defaultCatalogName, defaultCatalog).build();

GenericInMemoryCatalog 所有的資料都保存在 HashMap 里面，無法持久化，

JDBC Catalog

CREATE CATALOG my_catalog WITH(
    'type' = 'jdbc',
    'default-database' = '...',
    'username' = '...',
    'password' = '...',
    'base-url' = '...'
);

USE CATALOG my_catalog;

如果創建并使用 Postgres Catalog 或 MySQL Catalog，請配置 JDBC 連接器和相應的驅動，

JDBC Catalog 支持以下引數:

? name：必填，Catalog 的名稱

? default-database：必填，默認要連接的資料庫

? username：必填，Postgres/MySQL 賬戶的用戶名

? password：必填，賬戶的密碼

? base-url：必填，（不應該包含資料庫名）

對于 Postgres Catalog base-url 應為 "jdbc:postgresql://:" 的格式

對于 MySQL Catalog base-url 應為 "jdbc:mysql://:" 的格式

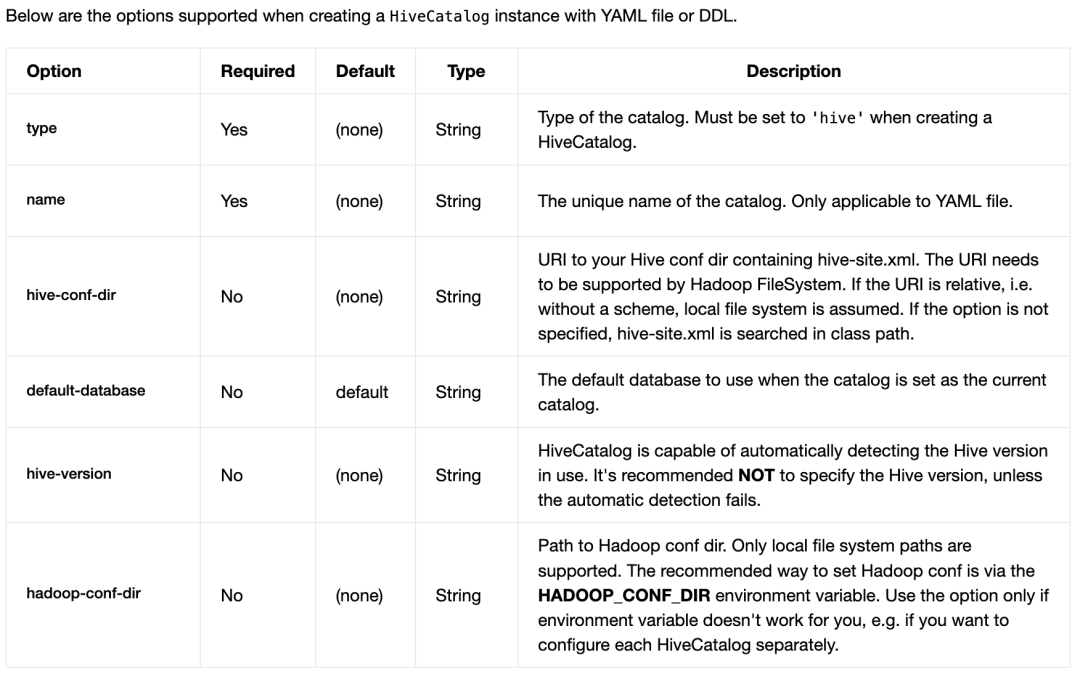

Hive Catalog

CREATE CATALOG myhive WITH (
    'type' = 'hive',
    'default-database' = 'mydatabase',
    'hive-conf-dir' = '/opt/hive-conf'
);
-- set the HiveCatalog as the current catalog of the session
USE CATALOG myhive;

file

Iceberg Catalog

● Hive Catalog 管理 Iceberg 表

(Flink) default_database.flink_table ->
(Iceberg) default_database.flink_table
CREATE TABLE flink_table (
    id   BIGINT,
    data STRING
) WITH (
    'connector'='iceberg',
    'catalog-name'='hive_prod',
    'uri'='thrift://localhost:9083',
    'warehouse'='hdfs://nn:8020/path/to/warehouse'
);
(Flink)default_database.flink_table ->
(Iceberg) hive_db.hive_iceberg_table
CREATE TABLE flink_table (
    id   BIGINT,
    data STRING
) WITH (
    'connector'='iceberg',
    'catalog-name'='hive_prod',
    'catalog-database'='hive_db',
    'catalog-table'='hive_iceberg_table',
    'uri'='thrift://localhost:9083',
    'warehouse'='hdfs://nn:8020/path/to/warehouse'
);

● Hadoop Catalog 管理 Iceberg 表

CREATE TABLE flink_table (
    id   BIGINT,
    data STRING
) WITH (
    'connector'='iceberg',
    'catalog-name'='hadoop_prod',
    'catalog-type'='hadoop',
    'warehouse'='hdfs://nn:8020/path/to/warehouse'
);

● 自定義 Catalog 管理 Iceberg 表

CREATE TABLE flink_table (
    id   BIGINT,
    data STRING
) WITH (
    'connector'='iceberg',
    'catalog-name'='custom_prod',
    'catalog-impl'='com.my.custom.CatalogImpl',
     -- More table properties for the customized catalog
    'my-additional-catalog-config'='my-value',
     ...
);

? connector：iceberg

? catalog-name：用戶指定的目錄名稱，這是必須的，因為連接器沒有任何默認值

? catalog-type：內置目錄的 hive 或 hadoop（默認為hive），或者對于使用 catalog-impl 的自定義目錄實作，不做設定

? catalog-impl：自定義目錄實作的全限定類名，如果 catalog-type 沒有被設定，則必須被設定，更多細節請參見自定義目錄

? catalog-database：后臺目錄中的 iceberg 資料庫名稱，默認使用當前的 Flink 資料庫名稱

? catalog-table：后臺目錄中的冰山表名，默認使用 Flink CREATE TABLE 句子中的表名

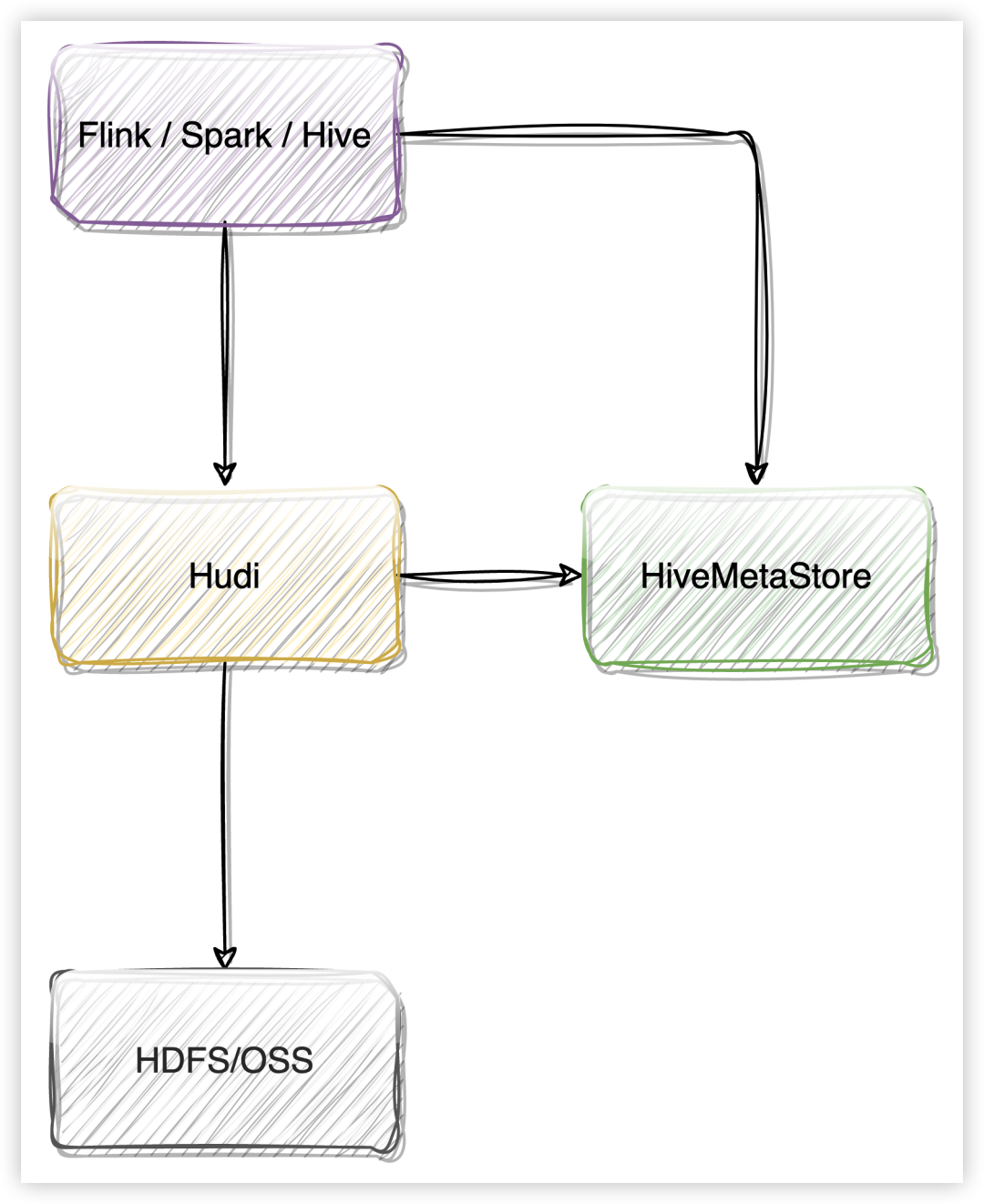

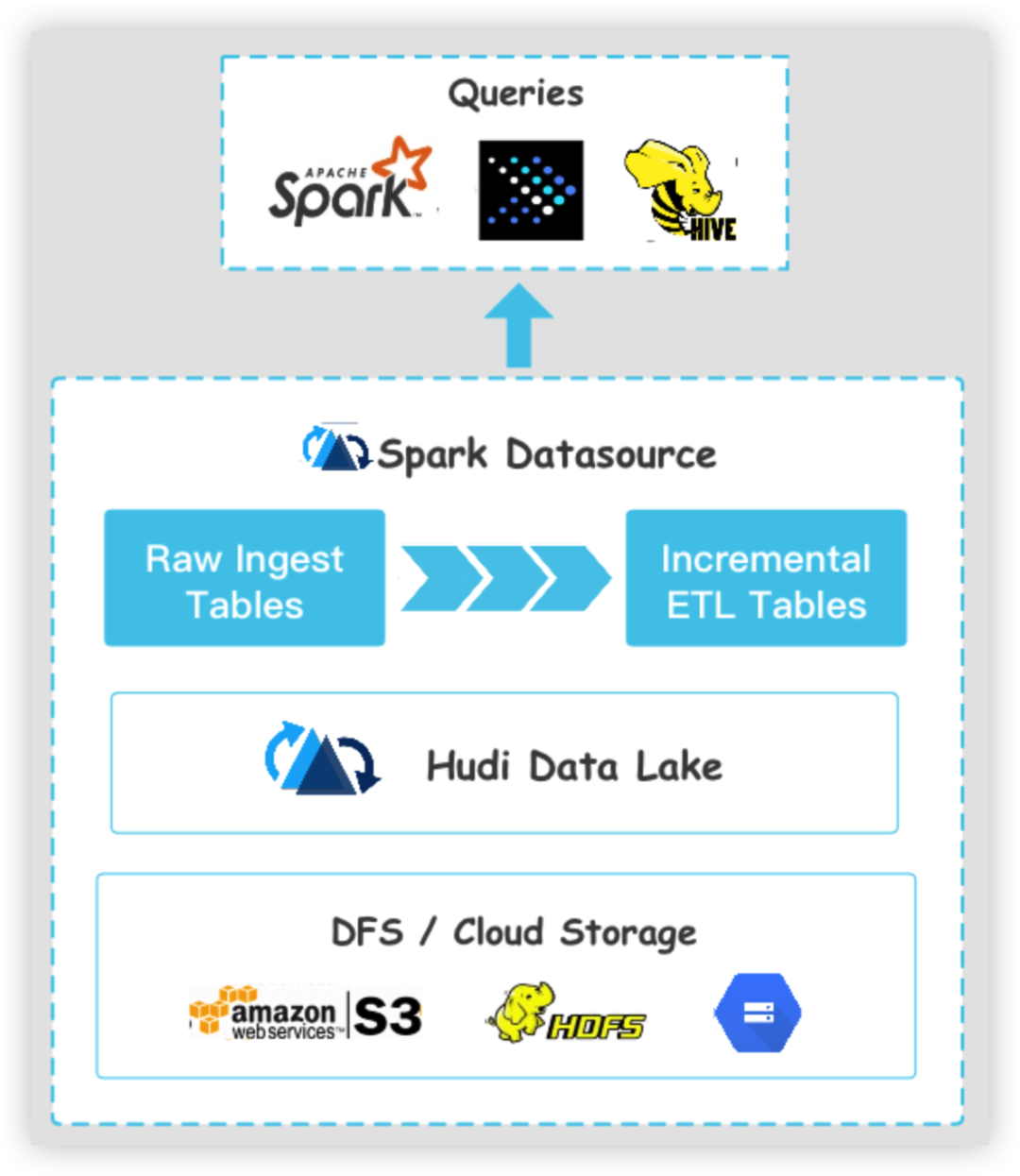

Hudi Catalog

create catalog hudi with(
 'type' = 'hudi',
 'mode' = 'hms',
  'hive.conf.dir'='/etc/hive/conf'
);

--- 創建資料庫供hudi使用
create database hudi.hudidb;

--- order表
CREATE TABLE hudi.hudidb.orders_hudi(
  uuid INT,
  ts INT,
  num INT,
  PRIMARY KEY(uuid) NOT ENFORCED
) WITH (
  'connector' = 'hudi',
  'table.type' = 'MERGE_ON_READ'
);

select * from hudi.hudidb.orders_hudi;

file
file

Flink Catalog 在 ChunJun 中的實踐

下面將為大家介紹本文的重頭戲，Flink Catalog 在 ChunJun 中的實踐之路，

直接引入開源 Catalog

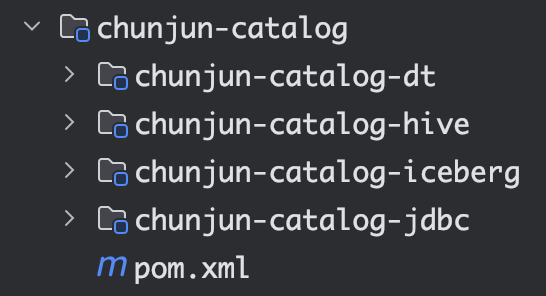

ChunJun 目前的所有 Catalog 為以下四種：

file

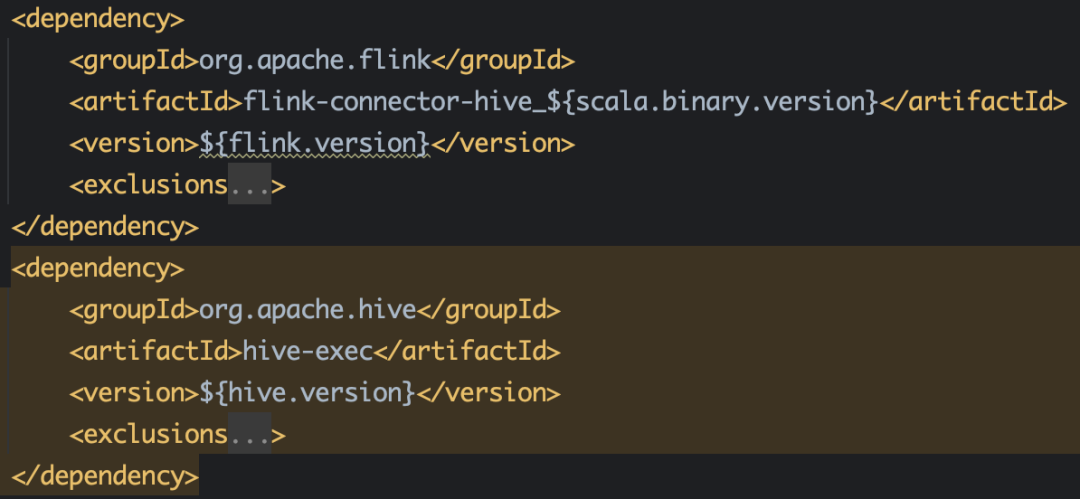

● Hive Catalog 需要的依賴

file

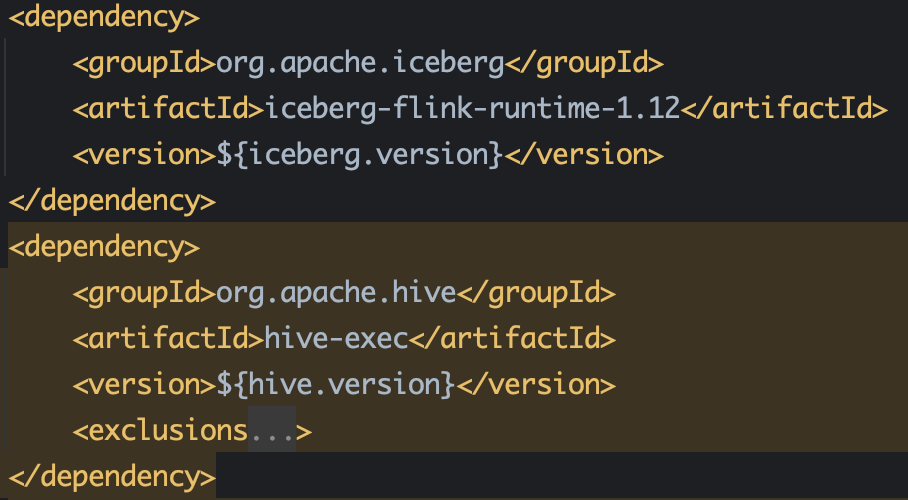

● Iceberg Catalog 需要的依賴

file

● JDBC Catalog

JDBC 因為 Flink 1.12 和 1.13 API 有變化，因此需要涉及原始碼的改動，改動一些 API 后，從原始碼引入，

● DT Catalog

結合內部業務，自定義的一種 Catalog ，下文將會進行詳細介紹，

DT Catalog -存盤元資料表設計

● 創建 mysql 元資料表 database_info

-- 創建表的 sql
create table database_info
(
    `id`            bigint PRIMARY KEY NOT NULL AUTO_INCREMENT COMMENT '專案ID',-- database id
    `catalog_name`  varchar(255) COMMENT 'catalog 名字',
    `database_name` varchar(255) COMMENT 'database 名字',
    `catalog_type`  varchar(30) COMMENT 'catalog 型別, eg: mysql,oracle...',
    `project_id`    int(11)            NOT NULL COMMENT '專案ID',
    `tenant_id`     int(11)            NOT NULL COMMENT '租戶ID'
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8;

-- 創建索引
CREATE INDEX idx_catalog_name_database_name_project_id_tenant_id ON database_info (`catalog_name`, `database_name`, `project_id`, `tenant_id`);

● 創建 mysql 元資料表 table_info

-- 創建表的 sql
create table table_info
(
    `id`            bigint PRIMARY KEY NOT NULL AUTO_INCREMENT,
    `database_id`    bigint COMMENT 'database_info 表的 id',
    `table_name`  varchar(255) COMMENT '表名',
    `project_id`    int(11)            NOT NULL COMMENT '專案ID',
    `tenant_id`     int(11)            NOT NULL COMMENT '租戶ID'
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8;

-- 創建索引
CREATE INDEX idx_catalog_id_project_id_tenant_id ON table_info (`database_id`, `project_id`, `tenant_id`);
CREATE INDEX idx_database_id_table_name_project_id_tenant_id ON table_info (`database_id`, `table_name`, `project_id`, `tenant_id`);

● 創建 mysql 元資料表 properties_info

create table properties_info
(
    `id`       bigint PRIMARY KEY NOT NULL AUTO_INCREMENT ,
    `table_id` bigint(20) COMMENT 'table_info 表的 id',
    `key`      varchar(255) COMMENT '表的屬性 key',
    `value`    varchar(255) COMMENT '表的屬性 value'
) ENGINE = InnoDB
  DEFAULT CHARSET = utf8;

CREATE INDEX idx_table_id ON properties_info (table_id);

● properties_info 里面存了什么?

schema.0.name=id,
  schema.0.data-type=INT NOT NULL,
  schema.1.name=name,
  schema.1.data-type=VARCHAR(2147483647)
  schema.2.name=age,
  schema.2.data-type=BIGINT,
  schema.primary-key.name=PK_3386,
  schema.primary-key.columns=id,

  connector=jdbc,
  url=jdbc:mysql: //172.16.83.218:3306/wujuan?useSSL=false,
  username=drpeco,
  password=DT@Stack#123,

  comment=,
  scan.auto-commit=true,
  lookup.cache.max-rows=20000,
  scan.fetch-size=10,
  lookup.cache.ttl=700000
  table-name=t2,

使用 DT Catalog

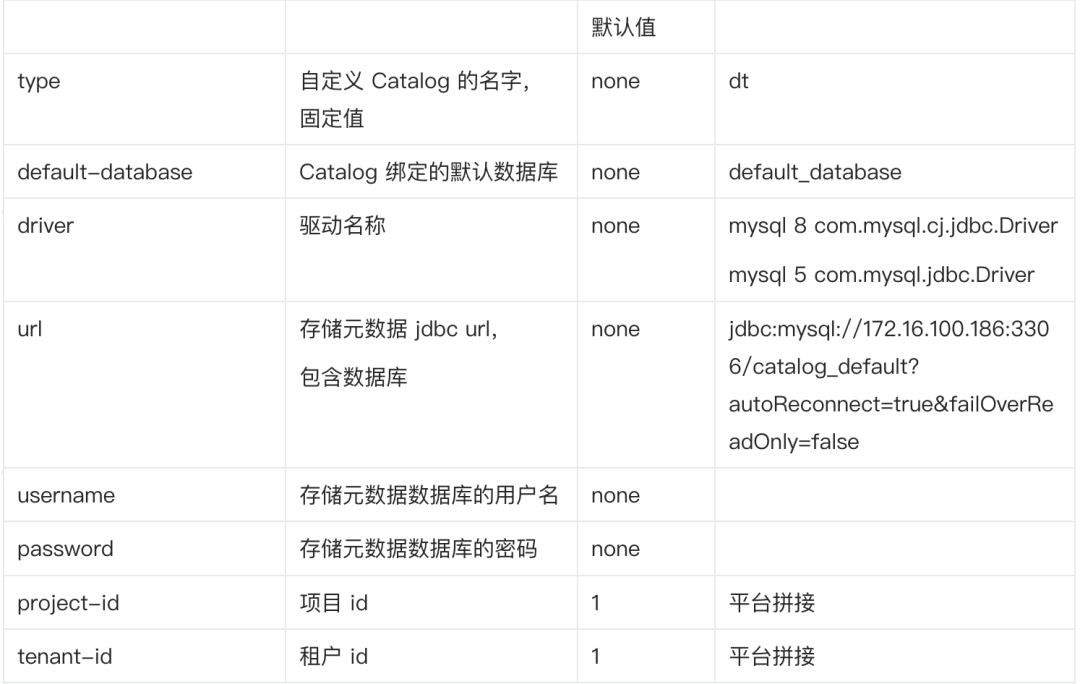

● 創建 DT Catalog

CREATE CATALOG catalog1
WITH (
    'type' = 'dt',
    'default-database' = 'default_database',
    'driver' = 'com.mysql.cj.jdbc.Driver',
    'url' = 'jdbc:mysql://xxx:3306/catalog_default',
    'username' = 'drpeco',
    'password' = 'DT@Stack#123',
    'project-id' = '1',
    'tenant-id' = '1'
  );

file

● 創建 Database

DROP DATABASE [IF EXISTS] [catalog_name.]db_name [ (RESTRICT | CASCADE) ]
Drop a database with the given database name. If the database to drop does not exist, an exception is thrown.
IF EXISTS
If the database does not exist, nothing happens.
RESTRICT
Dropping a non-empty database triggers an exception. Enabled by default.
CASCADE
Dropping a non-empty database also drops all associated tables and functions.


create database if not exists catalog1.database1

drop database if exists catalog1.database1
-- 洗掉非空資料庫，連通資料庫中的所有表也一起洗掉
drop database if exists catalog1.database1 CASCADE

● 創建 Table

1）Rename Table

ALTER TABLE [catalog_name.][db_name.]table_name RENAME TO new_table_name
Rename the given table name to another new table name

2）Set or Alter Table Properties

ALTER TABLE [catalog_name.][db_name.]table_name SET (key1=val1, key2=val2, ...)
Set one or more properties in the specified table. If a particular property is already set in the table, override the old value with the new one.

-- 創建表
CREATE TABLE if not exists catalog1.default_database.table1
(
    id      int,
    name    string,
    age     bigint,
    primary key ( id) not enforced
) with (
    'connector' = 'jdbc',
    'url' = 'jdbc:mysql://172.16.83.218:3306/wujuan?useSSL=false',
    'table-name' = 't2',
    'username' = 'drpeco',
    'password' = 'DT@Stack#123'
);

-- 洗掉表
drop table if exists mysql_catalog2.wujuan_database2.wujuan_table

-- 重命名表名
ALTER TABLE catalog1.default_database.table1 RENAME TO table2;

-- 設定表屬性
ALTER TABLE catalog1.default_database.table1
SET (
'tablename'='t2',
'url'='dbc:mysql://172.16.83.218:3306/wujuan?useSSL=false'
)

使用 DTCatalog 的具體場景和實作原理

● 全部是 DDL，只有 Catalog 的創建

CREATE CATALOG catalog1
WITH (
    'type' = 'DT',
    'default-database' = 'default_database',
    'driver' = 'com.mysql.cj.jdbc.Driver',
    'url' = 'jdbc:mysql://172.16.100.186:3306/catalog_default?autoReconnect=true&failOverReadOnly=false',
    'username' = 'drpeco',
    'password' = 'DT@Stack#123',
    'project-id' = '1',
    'tenant-id' = '1'
  );
	```

· 可以執行，但是沒有意義，ChunJun 不會存盤 Catalog 資訊，只有平臺存盤；

· 不支持語法校驗，



● 全部是 DDL，包含 Catalog、Database、Table 的創建

-- 初始化 Catalog
CREATE CATALOG catalog1
WITH (
'type' = 'dt',
'default-database' = 'default_database',
'driver' = 'com.mysql.cj.jdbc.Driver',
'url' = 'jdbc:mysql://172.16.100.186:3306/catalog_default',
'username' = 'drpeco',
'password' = 'DT@Stack#123',
'project-id' = '1',
'tenant-id' = '1'
);
-- 創建資料庫
create database if not exists database1
-- 創建表
CREATE TABLE if not exists catalog1.default_database.table1
(
id int,
name string,
age bigint,
primary key ( id) not enforced
) with (
'connector' = 'jdbc',
'url' = 'jdbc:mysql://172.16.83.218:3306/wujuan?useSSL=false',
'table-name' = 't2',
'username' = 'drpeco',
'password' = 'DT@Stack#123'
);


· 無論創建資料庫、表，洗掉資料庫、表，必須包含 create catalog 陳述句；

· 可以執行，可以創建資料庫和表；

· 不支持語法校驗，

// 拋出例外的邏輯
StatementSet statementSet = SqlParser.parseSql(job, jarUrlList, tEnv);
TableResult execute = statementSet.execute(); -->
tableEnvironment.executeInternal(operations); -->
Pipeline pipeline = execEnv.createPipeline(transformations, tableConfig, jobName); -->
StreamGraph streamGraph = ExecutorUtils.generateStreamGraph(getExecutionEnvironment(), transformations); -->

// 拋出例外的方法
public static StreamGraph generateStreamGraph(StreamExecutionEnvironment execEnv, List<Transformation<?>> transformations){
if (transformations.size() <= 0) {
throw new IllegalStateException(
"No operators defined in streaming topology. Cannot generate StreamGraph.");
}
...
return generator.generate();
}

// 如果沒有 insert 陳述句的時候，無法生成 JobGraph，但是 DDL 是執行成功的，
// 因此捕獲 FlinkX 拋出的特殊例外，此陳述句的例外 Message 是 FlinkX 里面處理的，
try {
PackagedProgramUtils.createJobGraph(program, flinkConfig, 1, false);
} catch (ProgramInvocationException e) {
// 僅執行 DDL FlinkX 拋出的例外
if (!e.getMessage().contains("OnlyExecuteDDL")) {
throw e;
}
}

![file](https://img2023.cnblogs.com/other/2317299/202304/2317299-20230407133935923-1285809401.png)


● DDL + DML，包含 create + insert 陳述句

1）初始化 Catalog

CREATE CATALOG catalog1
WITH (
'type' = 'dt',
'default-database' = 'default_database',
'driver' = 'com.mysql.cj.jdbc.Driver',
'url' = 'jdbc:mysql://172.16.100.186:3306/catalog_default',
'username' = 'drpeco',
'password' = 'DT@Stack#123',
'project-id' = '1',
'tenant-id' = '1'
);


2.1）創建資料庫

create database if not exists database1


2.2）創建源表

CREATE TABLE if not exists catalog1.default_database.table1
(
id int,
name string,
age bigint,
primary key ( id) not enforced
) with (
'connector' = 'jdbc',
'url' = 'jdbc:mysql://172.16.83.218:3306/wujuan?useSSL=false',
'table-name' = 't2',
'username' = 'drpeco',
'password' = 'DT@Stack#123'
);


3.1）創建資料庫

create database if not exists catalog1.database2;


3.2）創建結果表

CREATE TABLE if not exists catalog1.database2.table2
(
id int,
name string,
age bigint,
primary key ( id) not enforced
) with (
'connector' = 'print'
);


4）執行任務

insert into catalog1.database2.table2 select * from catalog1.database1.table1


· 不可以執行，可以提交；

· 支持語法校驗，



● DML，只有 Insert 陳述句

-- 執行任務
insert into catalog1.database2.table2 select * from catalog1.database1.table1


· 如果 Catalog 的 資料庫和表都已經創建好了，那么直接寫 insert 就可以提交任務；

· 不可以執行，可以提交；

· 支持語法校驗，




《資料治理行業實踐白皮書》下載地址：https://fs80.cn/380a4b

想了解或咨詢更多有關袋鼠云大資料產品、行業解決方案、客戶案例的朋友，瀏覽袋鼠云官網：https://www.dtstack.com/?src=https://www.cnblogs.com/DTinsight/p/szbky

同時，歡迎對大資料開源專案有興趣的同學加入「袋鼠云開源框架釘釘技術qun」，交流最新開源技術資訊，qun號碼：30537511，專案地址：https://github.com/DTStack

轉載請註明出處，本文鏈接：https://www.uj5u.com/shujuku/549464.html

標籤：大數據

上一篇：hadoop學習記錄

下一篇：面試題百日百刷-HBase HRegionServer宕機如何處理

詳解 Flink Catalog 在 ChunJun 中的實踐之路

Flink Catalog 簡介

Flink Catalog 作用

Flink Catalog 的結構

Flink Catalog 詳解

GenericInMemoryCatalog

JDBC Catalog

Hive Catalog

Iceberg Catalog

Hudi Catalog

Flink Catalog 在 ChunJun 中的實踐

直接引入開源 Catalog

DT Catalog -存盤元資料表設計

使用 DT Catalog

使用 DTCatalog 的具體場景和實作原理
