摘要：本文以華為云圖引擎 GES 為例，來介紹如何使用圖查詢語言 Cypher 表達一些需要做資料區域遍歷的場景，

本文分享自華為云社區《使用 Cypher 子查詢進行圖探索 -- 以華為云圖引擎 GES 為例》，作者：蜉蝣與海，

在圖資料庫 / 圖計算領域，很多查詢可以使用圖查詢語言 Cypher、Gremlin 或者指令式 API 進行表達，如多跳過濾、全域檢索以及對過濾后的結果進行聚集排序等操作，然而有些查詢不是那么容易表達，常常需要對圖中的一組資料去做區域遍歷，例如在社交網路（人 - 人，人 - 興趣，人 - 作業地的關聯網路）場景中，常常涉及以下場景：

• 朋友推薦：看看小明的朋友的朋友中，哪些不是小明的朋友，進而推薦給小明，
• 潛在二度人脈分析：選取一組點，每個點代表一個人，在他們朋友的朋友中，統計他們各自有多少不認識的男性朋友和女性朋友，
• 興趣推薦 A：興趣愛好也是社交網路中的點，看看小明的朋友有哪些興趣愛好（人 - INTEREST - 興趣），從每個朋友的興趣愛好中選取至多 N 個興趣愛好推薦給小明，
• 興趣推薦 B：看小小明有哪些朋友還沒有錄入興趣愛好，允許小明把自己的興趣愛好推薦給他們，

這些查詢往往只關注圖中的某個區域，對區域進行多跳查詢，且區域上往往有類似下列限制：

• 數量限制：例如興趣推薦 A 場景中，限制了每個朋友的興趣數目，而不是總數目，
• 條件限制：例如朋友推薦場景中，“哪些不是小明的朋友” 需要先查詢小明和朋友的朋友間有沒有邊，并將結果作為查詢條件輸入，

在查詢語言 Cypher 中，常常使用子查詢來解決這類問題，本文會以華為云圖引擎 GES 為例（圖引擎版本 >=2.3.6)，來介紹如何使用 Cypher 表達上述場景，

注：本文同步發布至華為云 AI Gallery，文中所有代碼皆可以在AI Gallery上運行:【AI Gallery】使用Cypher子查詢進行圖探索 – 以華為云圖引擎GES為例，

閱讀前準備

基礎知識

閱讀前需要了解如下基礎知識

• Cypher查詢語言的基本結構：
  • 關于Cypher樣例陳述句，可以參考：圖引擎服務幫助檔案-業務面API-Cypher-基本操作和兼容性
  • 關于Cypher的文法說明，可以參考openCypher 9官方頁面，
• Cypher的串列運算式：
  • 華為云圖引擎GES支持的串列運算式，可以參考圖引擎服務幫助檔案-業務面API-Cypher-支持的運算式，函式及程序
  • Neo4j 3.5 Cypher Manual - Lists - List Comprehension
  • 對本文中使用到的串列運算式，提前做下述解釋：

下方三個小節會指導如何配置一個 GES 實體并使用 notebook 連接 GES 服務進而做查詢演示，如果你只想了解如何撰寫查詢陳述句，對輸入的 Cypher 查詢獲取回傳結果沒有需求，可以直接跳過下方三個小節，

本文使用的資料集

本教程使用 LDBC-SF0.1 社交資料集中截選的人物關系資料集，資料集可以從此處下載，下載后需要在 GES 中創建圖并匯入資料集，詳細指導流程可參見華為圖引擎檔案 - 快速入門和華為云圖引擎服務 GES 實戰 —— 創圖，

如何呼叫 GES 的 Cypher API

GES 官網幫助檔案上有 GES Cypher 的 API，為了方便用戶呼叫，API 設計為基于 http/https 請求，回應體的設計也兼容的 neo4j 的 json 格式，這里放置一下鏈接執行 Cypher 查詢，呼叫 API 時需要將 Token 輸入請求頭中進行鑒權，有關 Token 的獲取問題請參考業務面 API 認證鑒權，

本文會使用 ges4jupyter 工具腳本進行相關查詢的演示，該腳本中封裝了剛剛提到的鑒權 & Cypher 查詢 API，并對結果進行了一些處理，提供了相關可視化的能力，

本文使用的代碼包

ges4jupyter 是 jupyter 連接 GES 服務的工具檔案，檔案中封裝了使用 GES 查詢的預置條件，包括配置相關引數和對所呼叫 API 介面的封裝，如果你對這些不感興趣，可直接運行而不需要了解細節，這對理解后續具體查詢沒有影響，本文的所有陳述句請求都會訪問一個 GES 實體并得到實際的回應，

import moxing as mox
mox.file.copy('obs://obs-aigallery-zc/GES/ges4jupyter/beta/ges4jupyter.py', 'ges4jupyter.py')
mox.file.copy('obs://obs-aigallery-zc/GES/ges4jupyter/beta/ges4jupyter.html', 'ges4jupyter.html')

GESConfig 的引數都是與呼叫 GES 服務有關的引數，依次為 “公網訪問地址”、“專案 ID”、“圖名”、“終端節點”、“IAM 用戶名”、“IAM 用戶密碼”、“IAM 用戶所屬賬戶名”、“所屬專案”，其獲取方式可參考呼叫 GES 服務業務面 API 相關引數的獲取，這里通過 read_csv_config 方法從組態檔中讀取這些資訊，如果沒有組態檔，可以根據自己的需要補充下列欄位，對于開啟了 https 安全模式的圖實體，引數 port 的值為 443，

from ges4jupyter import GESConfig, GES4Jupyter, read_csv_config
eip = ''
project_id = ''
graph_name = ''
iam_url = ''
user_name = ''
password = ''
domain_name = ''
project_name = ''
port = 80
eip, project_id, graph_name, iam_url, user_name, password, domain_name, project_name, port = read_csv_config('cn_north_4_graph.csv')
config = GESConfig(eip, project_id, graph_name,
 iam_url = iam_url,
 user_name = user_name,
                    password = password,
 domain_name = domain_name,
 project_name = project_name,
                    port = port)
ges_util = GES4Jupyter(config, True);

首先在 GES 中創建索引，這有利于后續查詢加速，

import time
def wait_job_finish(util, job_id, max_loop):
 job_result = util.get_job(job_id)
 if 'errorCode' not in job_result:
 for i in range(max_loop):
 if job_result['status'] == 'success':
 break
 else:
 time.sleep(1)
 job_result = util.get_job(job_id)
 print(job_result)
job_id = ges_util.build_vertex_index()
wait_job_finish(ges_util, job_id, 100)
job_id = ges_util.build_edge_index()
wait_job_finish(ges_util, job_id, 100)

可以使用下列陳述句查看 schema 資訊：

import time
body = ges_util.generate_schema_structure()
job_id = body["jobId"]
print('開始構造schema結構:')
wait_job_finish(ges_util, job_id, 100)
print('schema結構構造完成')
cypher_result = ges_util.cypher_query("call db.schema()",formats=['row','graph']);
ges_util.format_cypher_result(cypher_result, candidate_title = ['description', 'name'])

如圖是本文使用的資料集的 schema，主要包括下列型別的點邊：

使用子查詢

一般來說，使用 Cypher 查詢朋友的朋友是相對容易的，下列陳述句演示了如何查詢頂點 p367 朋友的朋友，

match (n)-[:KNOWS]->(a)-[:KNOWS]->(b) where id(n)='p367' return distinct b

然而，使用一般的 Cypher 語意，從朋友的朋友中移除所有的朋友，表達朋友推薦場景中的 “朋友的朋友而非我的朋友” 卻很困難，文章如何使用GES進行社交關系考據？—GES查詢能力介紹中，描述了一種常規的查詢陳述句的寫法：

match (n)-[:KNOWS]->(a) where id(n)='p367' with n, collect(a) as neighbor
match (n)-[:KNOWS]->(a)-[:KNOWS]->(b)
where not (b in neighbor)
return b

由于 cypher 的結果是使用行（Row）組織資料，所有的計算以 “行” 作為單元進行，如果要進行過濾，只能進行行內過濾，所以上述陳述句第一步，先通過 collect (a), 將 “朋友” 這個集合組織到了一行里，而后才能將 collect (a) 作為過濾條件，進行二次查詢，

將子查詢作為查詢條件

在 GES 2.3.6 版本，實作了子查詢能力，支持 Neo4j 中的 SemiApply 算子，該算子支持類似于下列陳述句的運行，使得查詢更為簡潔：

match (n) where id(n)='p367'
match (n)-[:KNOWS*2..2]->(b)
where not (n)-[:KNOWS]->(b)
return id(b) limit 10
cypher_result = ges_util.cypher_query("""
match (n) where id(n)='p367'
match (n)-[:KNOWS*2..2]->(b) where not (n)-[:KNOWS]->(b)
return id(b) limit 10""",formats=['row','graph']);
ges_util.format_cypher_result(cypher_result)

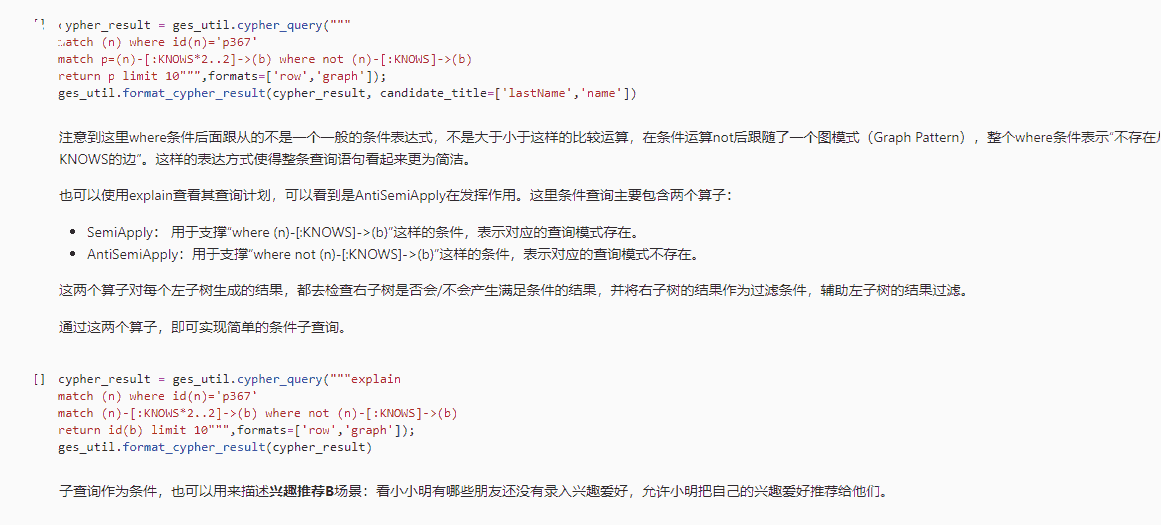

• SemiApply： 用于支撐 “where (n)-[:KNOWS]->(b)” 這樣的條件，表示對應的查詢模式存在，
• AntiSemiApply：用于支撐 “where not (n)-[:KNOWS]->(b)” 這樣的條件，表示對應的查詢模式不存在，

這兩個算子對每個左子樹生成的結果，都去檢查右子樹是否會 / 不會產生滿足條件的結果，并將右子樹的結果作為過濾條件，輔助左子樹的結果過濾，

通過這兩個算子，即可實作簡單的條件子查詢，

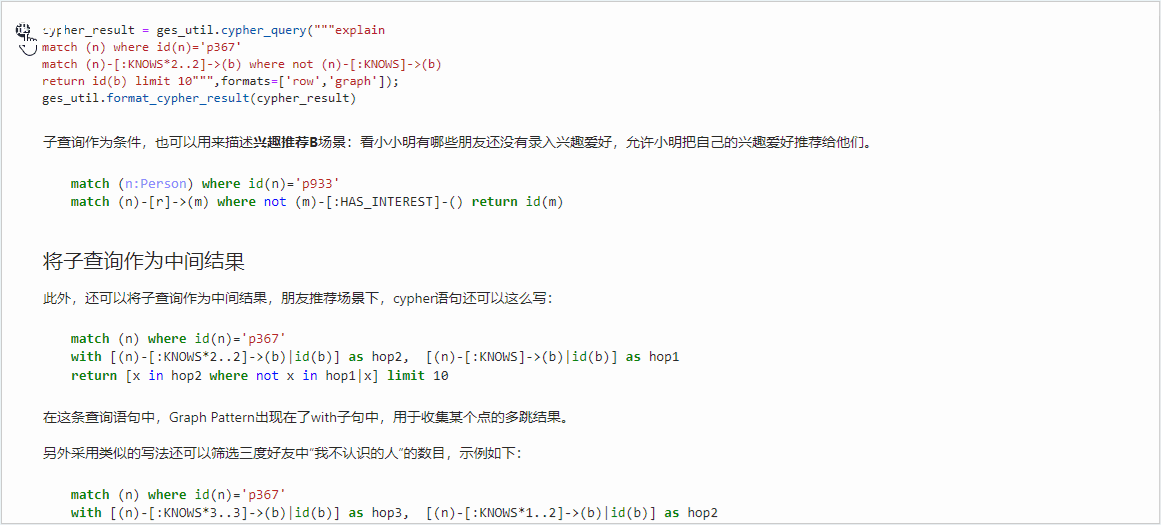

cypher_result = ges_util.cypher_query("""explain
match (n) where id(n)='p367'
match (n)-[:KNOWS*2..2]->(b) where not (n)-[:KNOWS]->(b)
return id(b) limit 10""",formats=['row','graph']);
ges_util.format_cypher_result(cypher_result)

子查詢作為條件，也可以用來描述興趣推薦 B 場景：看小小明有哪些朋友還沒有錄入興趣愛好，允許小明把自己的興趣愛好推薦給他們，

match (n:Person) where id(n)='p933'
match (n)-[r]->(m) where not (m)-[:HAS_INTEREST]-() return id(m)

將子查詢作為中間結果

此外，還可以將子查詢作為中間結果，朋友推薦場景下，cypher 陳述句還可以這么寫：

match (n) where id(n)='p367'
with [(n)-[:KNOWS*2..2]->(b)|id(b)] as hop2, [(n)-[:KNOWS]->(b)|id(b)] as hop1
return [x in hop2 where not x in hop1|x] limit 10

在這條查詢陳述句中，Graph Pattern 出現在了 with 子句中，用于收集某個點的多跳結果，

另外采用類似的寫法還可以篩選三度好友中 “我不認識的人” 的數目，示例如下：

match (n) where id(n)='p367'
with [(n)-[:KNOWS*3..3]->(b)|id(b)] as hop3, [(n)-[:KNOWS*1..2]->(b)|id(b)] as hop2
return size([x in hop3 where not x in hop2|x])

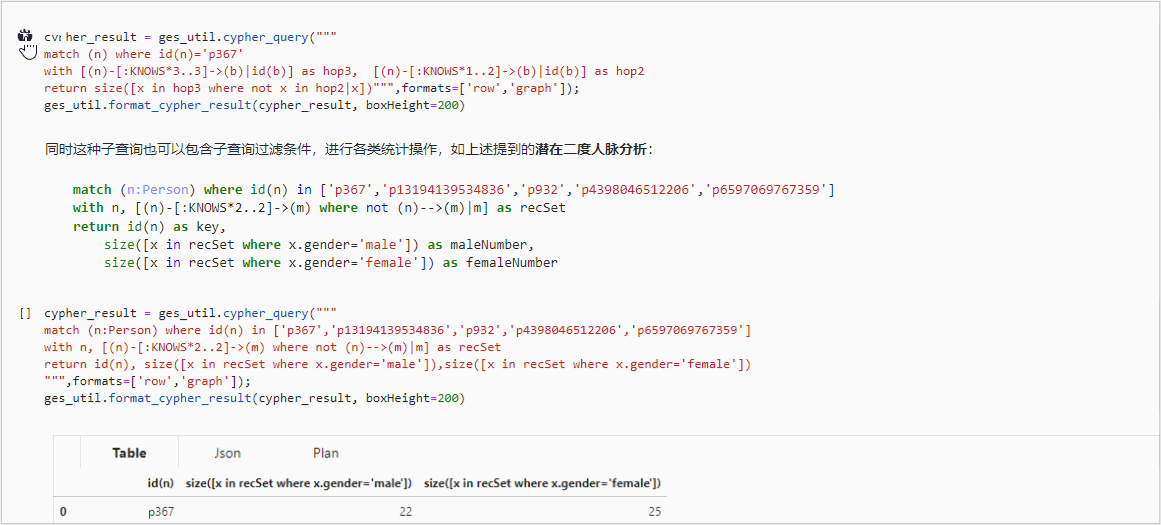

cypher_result = ges_util.cypher_query("""
match (n) where id(n)='p367'
with [(n)-[:KNOWS*3..3]->(b)|id(b)] as hop3,  [(n)-[:KNOWS*1..2]->(b)|id(b)] as hop2
return size([x in hop3 where not x in hop2|x])""",formats=['row','graph']);
ges_util.format_cypher_result(cypher_result, boxHeight=200)

同時這種子查詢也可以包含子查詢過濾條件，進行各類統計操作，如上述提到的潛在二度人脈分析：

match (n:Person) where id(n) in ['p367','p13194139534836','p932','p4398046512206','p6597069767359']
with n, [(n)-[:KNOWS*2..2]->(m) where not (n)-->(m)|m] as recSet
return id(n) as key,
 size([x in recSet where x.gender='male']) as maleNumber,
 size([x in recSet where x.gender='female']) as femaleNumber
cypher_result = ges_util.cypher_query("""
match (n:Person) where id(n) in ['p367','p13194139534836','p932','p4398046512206','p6597069767359']
with n, [(n)-[:KNOWS*2..2]->(m) where not (n)-->(m)|m] as recSet
return id(n), size([x in recSet where x.gender='male']),size([x in recSet where x.gender='female'])
""",formats=['row','graph']);
ges_util.format_cypher_result(cypher_result, boxHeight=200)

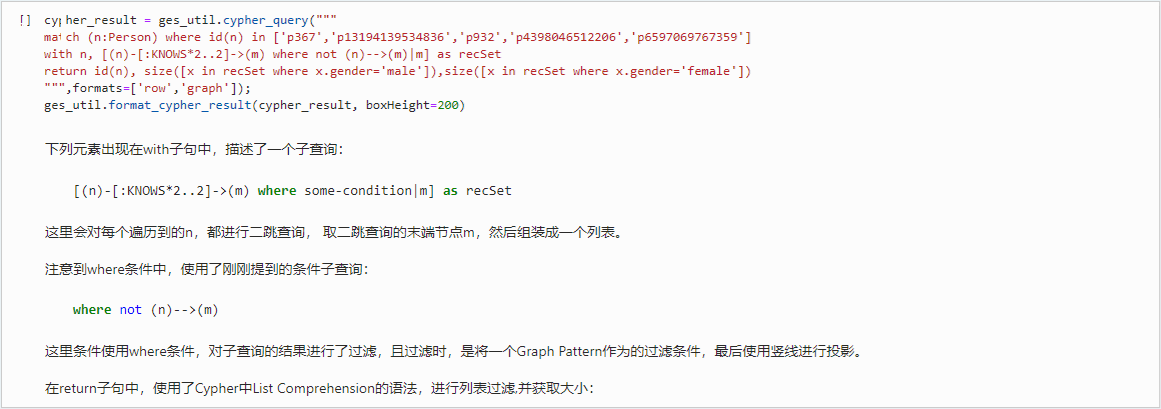

下列元素出現在 with 子句中，描述了一個子查詢：

[(n)-[:KNOWS*2..2]->(m) where some-condition|m] as recSet

這里會對每個遍歷到的 n，都進行二跳查詢， 取二跳查詢的末端節點 m，然后組裝成一個串列，

注意到 where 條件中，使用了剛剛提到的條件子查詢：

where not (n)-->(m)

這里條件使用 where 條件，對子查詢的結果進行了過濾，且過濾時，是將一個 Graph Pattern 作為的過濾條件，最后使用豎線進行投影，

在 return 子句中，使用了 Cypher 中 List Comprehension 的語法，進行串列過濾，并獲取大小：

return id(n) as key,
 size([x in recSet where x.gender='male']) as maleNumber,
 size([x in recSet where x.gender='female']) as femaleNumber

支撐子查詢作為過濾條件的，是 RollUpApply 算子，可以通過 explain 看到其在查詢計劃中發揮價值：

cypher_result = ges_util.cypher_query("""explain
match (n:Person) where id(n) in ['p367','p13194139534836','p932','p4398046512206','p6597069767359']
return n, [(n)-[:KNOWS*2..2]->(m) where not (n)-->(m)|m] as recSet""",formats=['row','graph']);
ges_util.format_cypher_result(cypher_result, boxHeight=200)

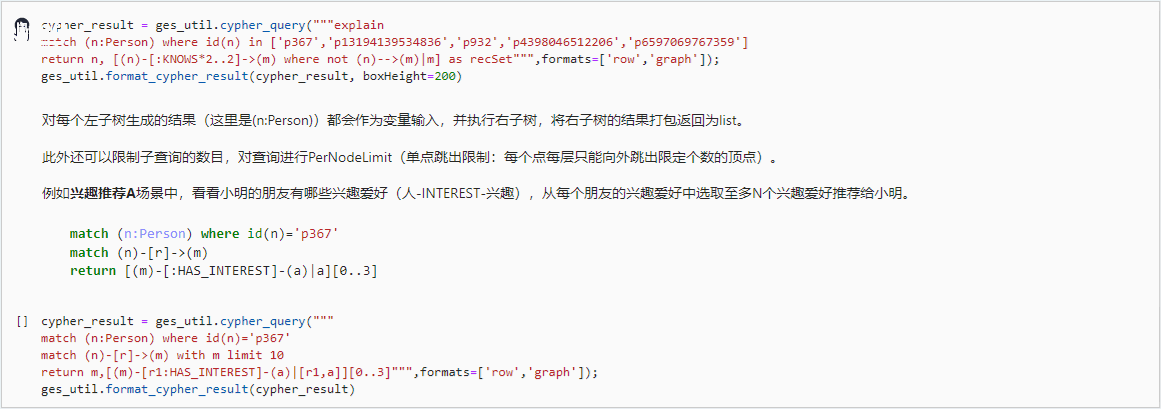

對每個左子樹生成的結果（這里是 (n:Person)）都會作為變數輸入，并執行右子樹，將右子樹的結果打包回傳為 list，

此外還可以限制子查詢的數目，對查詢進行 PerNodeLimit（單點跳出限制：每個點每層只能向外跳出限定個數的頂點），

例如興趣推薦 A 場景中，看看小明的朋友有哪些興趣愛好（人 - INTEREST - 興趣），從每個朋友的興趣愛好中選取至多 N 個興趣愛好推薦給小明，

match (n:Person) where id(n)='p367'
match (n)-[r]->(m)
return [(m)-[:HAS_INTEREST]-(a)|a][0..3]

為了可視化演示效果，可視化時同步列印了 “朋友” 和 “INTEREST” 邊，

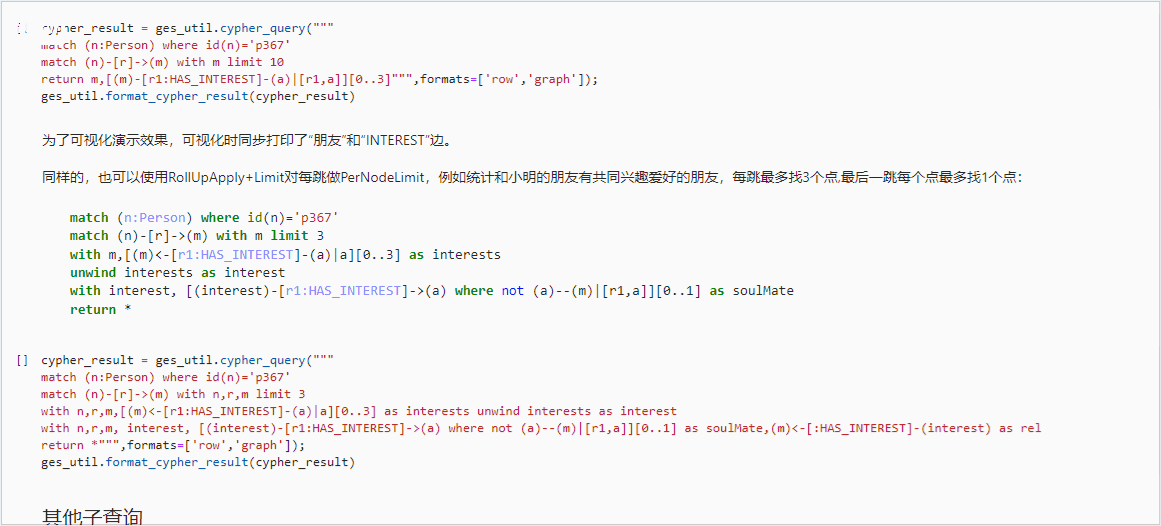

同樣的，也可以使用 RollUpApply+Limit 對每跳做 PerNodeLimit，例如統計和小明的朋友有共同興趣愛好的朋友，每跳最多找 3 個點，最后一跳每個點最多找 1 個點：

match (n:Person) where id(n)='p367'
match (n)-[r]->(m) with m limit 3
with m,[(m)<-[r1:HAS_INTEREST]-(a)|a][0..3] as interests
unwind interests as interest
with interest, [(interest)-[r1:HAS_INTEREST]->(a) where not (a)--(m)|[r1,a]][0..1] as soulMate
return *

其他子查詢

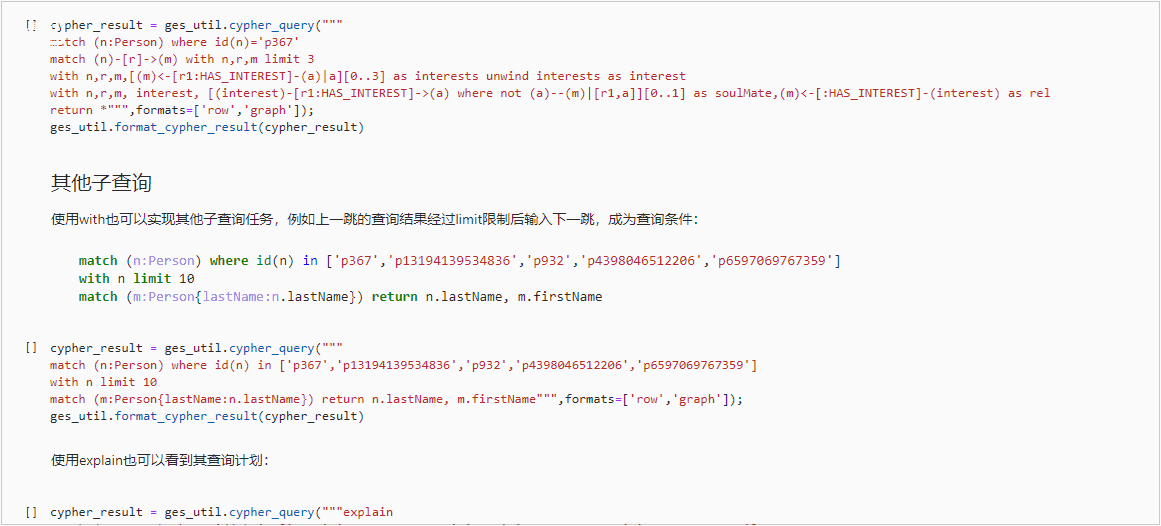

使用 with 也可以實作其他子查詢任務，例如上一跳的查詢結果經過 limit 限制后輸入下一跳，成為查詢條件：

match (n:Person) where id(n) in ['p367','p13194139534836','p932','p4398046512206','p6597069767359']
with n limit 10
match (m:Person{lastName:n.lastName}) return n.lastName, m.firstName

使用 explain 也可以看到其查詢計劃：

cypher_result = ges_util.cypher_query("""explain
match (n:Person) where id(n) in ['p367','p13194139534836','p932','p4398046512206','p6597069767359']
with n limit 10
match (m:Person{lastName:n.lastName}) return n.lastName, m.firstName""",formats=['row','graph']);
ges_util.format_cypher_result(cypher_result)

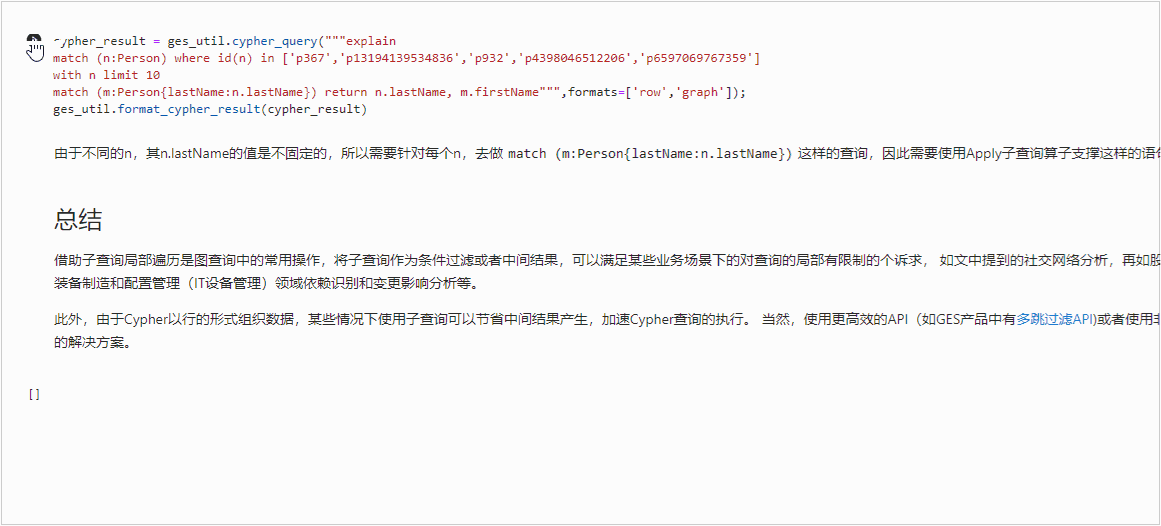

由于不同的 n，其 n.lastName 的值是不固定的，所以需要針對每個 n，去做 match (m:Person {lastName:n.lastName}) 這樣的查詢，因此需要使用 Apply 子查詢算子支撐這樣的陳述句，

總結

借助子查詢區域遍歷是圖查詢中的常用操作，將子查詢作為條件過濾或者中間結果，可以滿足某些業務場景下的對查詢的區域有限制的訴求，如文中提到的社交網路分析，再如股權穿透網路中穿透層數分析、裝備制造和配置管理（IT 設備管理）領域依賴識別和變更影響分析等，

此外，由于 Cypher 以行的形式組織資料，某些情況下使用子查詢可以節省中間結果產生，加速 Cypher 查詢的執行，

當然，使用更高效的 API（如 GES 產品中有多跳過濾 API) 或者使用非行存的查詢執行引擎也是可選的解決方案，
