MySQL 并行復制方案演進歷史及原理分析

有過線上 MySQL 維護經驗的童鞋都知道，主從延遲往往是一個讓人頭疼不已的問題，

不僅僅是其造成的潛在問題比較嚴重，而且主從延遲原因的定位尤其考量 DBA 的綜合能力：既要熟悉復制的內部原理，又能解讀主機層面的資源使用情況，甚至還要會分析 binlog，

導致主從延遲的一個常見原因是，對于 binlog 中的事務，從庫上只有一個 SQL 執行緒進行重放，而這些事務在主庫中是并發寫入的，

就好比你多個人（多執行緒）挖坑，我一個人（單執行緒）來填，本來就雙拳難敵四手，在你挖坑速度不快的情況下，我尚能應付，一旦你稍微加速，我則力有不逮，只能眼睜睜地看著你挖的坑越來越深，

具體在 MySQL 中，則意味著 Seconds_Behind_Master 的值越來越大，

本文主要包括以下幾部分：

1、主從延遲的危害，

2、并行復制方案簡介，

3、MySQL 5.7 基于組提交的并行復制方案，包括 Commit-Parent-Based 方案和 Lock-Based 方案，

4、MySQL 8.0 基于 WRITESET 的并行復制方案，

5、對 COMMIT_ORDER，WRITESET_SESSION，WRITESET 這三種方案的壓測結果，

6、如何開啟并行復制，

主從延遲帶來的問題，主要體現在以下兩個方面：

1、對于讀寫分離的業務，主從延遲意味著業務會讀到舊資料，

2、主從延遲過大，會影響資料庫的高可用切換，這一點尤其需要注意，

如果等待從庫應用完差異的 binlog 才做高可用切換，無疑會影響資料庫服務的可用性，

如果不等待，直接切換，則意味著沒應用完的這部分 binlog 的資料會丟失，業務不一定能接受這種情況，

MySQL官方先后提出了多個不同的并行復制方案，具體如下，

1、MySQL 5.6 基于庫級別的并行復制方案，

2、MySQL 5.7 基于組提交的并行復制方案，

3、MySQL 8.0 基于 WRITESET 的并行復制方案，

因為線上大部分環境都是單庫多表的，所以基于庫級別的并行復制實際上用得并不多，

下面，重點看看后兩個方案的實作原理，

MySQL 5.7 基于組提交的并行復制方案，先后經歷了兩個版本的迭代：Commit-Parent-Based 方案和 Lock-Based 方案，

MySQL 會將一個事務拆分為兩個階段進行處理：Prepare 階段和 Commit 階段，

另外，InnoDB 使用的鎖機制是悲觀鎖，在悲觀鎖中，事務是在操作之初執行加鎖操作，如果鎖資源被其它事務占用了，則該事務會被阻塞，

基于這兩點，我們不難推斷出，兩個事務如果都進入了 Prepare 階段，則意味著它們之間是沒有鎖沖突的，在從庫重放時可并行執行，這就是 Commit-Parent-Based 方案的核心思想，

具體實作上：

（1）主庫有個全域計數器（global counter），每次在事務存盤引擎層提交之前，都會增加這個計數器，

（2）在事務進入 Prepare 階段之前，會將全域計數器的當前值記錄在事務中，這個值稱為事務的 commit-parent，

（3）這個 commit-parent 會寫入 binlog，記錄在事務的頭部，

（4）從庫重放時，如果發現兩個事務的 commit-parent 相同，會并行執行這兩個事務，

以下面這 7 個事務為例，看看這 7 個事務在從庫的并行執行情況，

Trx1 ------------P----------C-------------------------------->
                            |
Trx2 ----------------P------+---C---------------------------->
                            |   |
Trx3 -------------------P---+---+-----C---------------------->
                            |   |     |
Trx4 -----------------------+-P-+-----+----C----------------->
                            |   |     |    |
Trx5 -----------------------+---+-P---+----+---C------------->
                            |   |     |    |   |
Trx6 -----------------------+---+---P-+----+---+---C---------->
                            |   |     |    |   |   |
Trx7 -----------------------+---+-----+----+---+-P-+--C------->
                            |   |     |    |   |   |  |

示例中的 Trx 指的是事務，P 指的是事務在進行 Prepare 階段之前，讀取 commit-parent 的時間點，C 指的是事務在進行 Commit 階段之前，增加全域計數器的時間點，

下面看看這 7 個事務的并行執行情況，

• Trx1、Trx2、Trx3 并行執行，

• Trx4 串行執行，

• Trx5、Trx6 并行執行，

• Trx7 串行執行，

這在很大程度上實作了并行，但還不夠完美，

實際上，Trx4、Trx5、Trx6 可并行執行，因為它們同時進入了 Prepare 階段，同理，Trx6、Trx7 也可并行執行，

基于此，官方迭代了并行復制方案，推出了新的 Lock-Based 方案，

該方案引入了鎖區間（locking interval）的概念，鎖區間定義了一個事務持有鎖的時間范圍，具體來說，

（1）將 Prepare 階段，最后一個 DML 陳述句獲取鎖的時間點，定義為鎖區間的開始點，

（2）將存盤引擎層提交之前，鎖釋放的時間點，定義為鎖區間的結束點，

如果兩個事務的鎖區間存在交集，則意味著這兩個事務沒有鎖沖突，可并行重放，例如，

Trx1 -----L---------C------------>
Trx2 ----------L---------C------->

反之，則不可并行重放，例如，

Trx1 -----L----C----------------->
Trx2 ---------------L----C------->

這里的 L 代表鎖區間的開始點，C 代表鎖區間的結束點，

在具體實作上，主庫引入了以下 4 個變數：

在事務進入 Prepare 階段之前，會將 global.transaction_counter 自增加 1 并賦值給 transaction.sequence_number，

transaction.sequence_number = ++global.transaction_counter

序列號不是一直遞增的，每切換一個 binlog，都會將 transaction.sequence_number 重置為 1，

在事務進行存盤引擎層提交之前，會取 global.max_committed_transaction 和當前事務的 sequence_number 的最大值，賦值給 global.max_committed_transaction，

global.max_committed_transaction = max(global.max_committed_transaction, transaction.sequence_number)

transaction.last_committed = global.max_committed_transaction

在這 4 個變數中，transaction.sequence_number 和 transaction.last_committed 會寫入 binlog，

具體來說，對于 GTID 復制，它們會寫入 GTID_LOG_EVENT；對于非 GTID 復制，則寫入 ANONYMOUS_GTID_LOG_EVENT ，

對于示例中的 7 個事務，記錄在 binlog 中的 last_committed、sequence_number 如下所示：

Trx1: last_committed=0 sequence_number=1
Trx2: last_committed=0 sequence_number=2
Trx3: last_committed=0 sequence_number=3
Trx4: last_committed=1 sequence_number=4
Trx5: last_committed=2 sequence_number=5
Trx6: last_committed=2 sequence_number=6
Trx7: last_committed=5 sequence_number=7

下面說說從庫并行重放的邏輯，

從庫引入了一個事務佇列（ transaction_sequence ），包含了當前正在執行的事務，

該佇列是有序的，按照事務的 sequence_number 從小到大排列，這個佇列中的事務可并行執行，

一個新的事務能否插入這個佇列，唯一的判斷標準是，事務的 last_committed 是否小于佇列中第一個事務的 sequence_number，只有小于才允許插入，

transaction.last_committed < transaction_sequence[0].sequence_number

最后，回到示例中的 7 個事務，結合 binlog 中的 last_committed 和 sequence_number，我們看看這 7 個事務的并行執行情況，

• Trx1、Trx2、Trx3 并行執行，

• Trx1 執行完畢后，Trx4 可加入佇列，

• Trx2 執行完畢后，Trx5、Trx6 可加入佇列，

• Trx5 執行完畢后，Trx7 可加入佇列，

不難發現，相對于 Commit-Parent-Based 方案，Lock-Based 方案的并行度確實大大提高了，

無論是 Commit-Parent-Based 方案，還是 Lock-Based 方案，依賴的都是組提交（Group Commit），

組提交方案有以下兩個特點：

（1）適用于高并發場景，因為只有在高并發場景下，才會有更多的事務放到一個組（Group）中提交，

（2）在級聯復制中，層級越深，并行度越低，

針對低并發場景，如果要提升從庫的并行效率，可調整以下兩個引數：

binlog_group_commit_sync_delay

binlog 刷盤（fsync）之前等待的時間，單位微秒，默認為 0，不等待，

該值越大，一個組內的事務就越多，相應地，從庫的并行度也就越高，但該值越大，客戶端的回應時間也會越長，

binlog_group_commit_sync_no_delay_count

在 binlog_group_commit_sync_delay 時間內，允許等待的最大事務數，

如果 binlog_group_commit_sync_delay 設定為 0，則此引數無效，

MySQL 8.0 推出了 WRITESET 方案，該方案推出的初衷實際上是為 Group Replication 服務的，主要是用于認證階段（Certification）的沖突檢測，

WRITESET 方案的核心思想是，兩個來自不同節點的并發事務，只要沒修改同一行，就不存在沖突，對于沒有沖突的并發事務，在寫入relay log 中時，可以共享一個 last_committed，

這里的沖突檢測，實際上比較的是兩個事務之間的寫集合（writeset），

注意，writeset 和 WRITESET 兩者的區別，前者指的是事務的寫集合，后者則特指 WRITESET 方案，

下面來看看事務 writeset 的生成程序，具體步驟如下：

（1）首先提取被修改行的主鍵、唯一索引、外鍵資訊，一張表，如果有主鍵和一個唯一索引，則每修改一行，會提取兩條約束資訊：一條針對主鍵，另一條針對唯一索引，針對主鍵的，提取的資訊包括主鍵名、庫名、表名、主鍵值，這些資訊會拼湊為一個字串，

（2）計算該字串的哈希值，具體的哈希演算法由 transaction_write_set_extraction 引數指定，

（3）將計算后的哈希值插入當前事務的寫集合，

接下來，結合原始碼看看 WRITESET 方案的實作原理，

void Writeset_trx_dependency_tracker::get_dependency(THD *thd,
                                                     int64 &sequence_number,
                                                     int64 &commit_parent) {
  Rpl_transaction_write_set_ctx *write_set_ctx =
      thd->get_transaction()->get_transaction_write_set_ctx();
  std::vector<uint64> *writeset = write_set_ctx->get_write_set();


#ifndef NDEBUG
  /* 空事務的寫集合必須為空 */
  if (is_empty_transaction_in_binlog_cache(thd)) assert(writeset->size() == 0);
#endif


  /*
    判斷一個事務能否使用 WRITESET 方案
  */
  bool can_use_writesets =
      // 事務寫集合的大小不為 0 或者事務為空事務
      (writeset->size() != 0 || write_set_ctx->get_has_missing_keys() ||
       is_empty_transaction_in_binlog_cache(thd)) &&
      // 事務的 transaction_write_set_extraction 必須與全域設定一致
      (global_system_variables.transaction_write_set_extraction ==
       thd->variables.transaction_write_set_extraction) &&
      // 不能被其它表外鍵關聯
      !write_set_ctx->get_has_related_foreign_keys() &&
      // 事務寫集合的大小不能超過 binlog_transaction_dependency_history_size
      !write_set_ctx->was_write_set_limit_reached();
  bool exceeds_capacity = false;


  if (can_use_writesets) {
    /*
     檢查 m_writeset_history 加上事務寫集合的大小是否超過 m_writeset_history 的上限，
     m_writeset_history 的上限由引數 binlog_transaction_dependency_history_size 決定
    */
    exceeds_capacity =
        m_writeset_history.size() + writeset->size() > m_opt_max_history_size;


    /*
     計算所有沖突行中最大的 sequence_number，并將被修改行的哈希值插入 m_writeset_history
    */
    int64 last_parent = m_writeset_history_start;
    for (std::vector<uint64>::iterator it = writeset->begin();
         it != writeset->end(); ++it) {
      Writeset_history::iterator hst = m_writeset_history.find(*it);
      if (hst != m_writeset_history.end()) {
        if (hst->second > last_parent && hst->second < sequence_number)
          last_parent = hst->second;


        hst->second = sequence_number;
      } else {
        if (!exceeds_capacity)
          m_writeset_history.insert(
              std::pair<uint64, int64>(*it, sequence_number));
      }
    }
    // 如果表上都存在主鍵，則會取 last_parent 和 commit_parent 的較小值作為事務的 commit_parent，
    if (!write_set_ctx->get_has_missing_keys()) {
      commit_parent = std::min(last_parent, commit_parent);
    }
  }


  if (exceeds_capacity || !can_use_writesets) {
    m_writeset_history_start = sequence_number;
    m_writeset_history.clear();
  }
}

該函式的處理流程如下：

（1）呼叫函式時，會傳入事務的 sequence_number，commit_parent（last_committed），這兩個值是基于 Lock-Based 方案生成的，

（2）獲取事務的寫集合，可以看到，事務的寫集合是陣列型別，

（3）判斷一個事務能否使用 WRITESET 方案，

以下場景不能使用 WRITESET 方案，此時，只能使用 Lock-Based 方案生成的 last_committed，

• 事務沒有寫集合，常見的原因是表上沒有主鍵，

• 當前事務 transaction_write_set_extraction 的設定與全域不一致，

• 表被其它表外鍵關聯，

• 事務寫集合的大小超過 binlog_transaction_dependency_history_size，

（4）如果能使用 WRITESET 方案，

①首先判斷 m_writeset_history 的容量是否超標，

具體來說，m_writeset_history + writeset 的大小是否超過 binlog_transaction_dependency_history_size 的設定，

②將 m_writeset_history_start 賦值給變數 last_parent，

m_writeset_history_start 代表不在 m_writeset_history 中最后一個事務的 sequence_number，其初始值為 0，

當引數 binlog_transaction_dependency_tracking 發生變化或清空 m_writeset_history 時，會更新 m_writeset_history_start，

③回圈遍歷事務的寫集合，判斷被修改行對應的哈希值是否在 m_writeset_history 存在，

若存在，則意味著 m_writeset_history 存在同一行的操作，既然是同一行的不同操作，自然就不能并行重放，這個時候，會將 m_writeset_history 中該行的 sequence_number 賦值給 last_parent，

需要注意的是，這里會回圈遍歷完事務的寫集合，畢竟這個事務中可能有多條記錄在 m_writeset_history 中存在，

在遍歷的程序中，會判斷 m_writeset_history 中沖突行的 sequence_number 是否大于 last_parent，只有大于才會賦值，換言之，這里會取所有沖突行中最大的 sequence_number，賦值給 last_parent，

若不存在，則判斷 m_writeset_history 的容量是否超標，若不超標，則會將被修改行的哈希值插入 m_writeset_history，

可以看到，m_writeset_history 是個字典型別，其中 key 存盤的是被修改行的哈希值，value 存盤的是事務的 sequence_number，

（5）判斷被操作的表上是否都存在主鍵，

若存在，才會取 last_parent 和 commit_parent 的較小值作為事務的 commit_parent，否則，使用的還是 Lock-Based 方案生成的commit_parent，

（6）如果 m_writeset_history 容量超標或者事務不能使用 WRITESET 方案，則會將當前事務的 sequence_number 賦值給m_writeset_history_start，同時清空 m_writeset_history，

下面看看 WRITESET 方案的三個引數，

binlog_transaction_dependency_tracking

指定基于何種方案決定事務的依賴關系，對于同一個事務，不同的方案可生成不同的 last_committed，

該引數有以下取值：

transaction_write_set_extraction

指定事務寫集合的哈希演算法，可設定的值有：OFF，MURMUR32，XXHASH64（默認值），

對于 Group Replication，該引數必須設定為 XXHASH64，

注意，若要將 binlog_transaction_dependency_tracking 設定為 WRITESET 或 WRITESET_SESSION，則該引數不能設定為 OFF，

binlog_transaction_dependency_history_size

m_writeset_history 的上限，默認 25000，

一般來說，binlog_transaction_dependency_history_size 越大，m_writeset_history 能存盤的行的資訊就越多，在不出現行沖突的情況下，m_writeset_history_start 也會越小，相應地，新事務的 last_committed 也會越小，在從庫重放的并發度也會越高，

接下來，看看 MySQL 官方對于 COMMIT_ORDER，WRITESET_SESSION，WRITESET 這三種方案的壓測結果，

主庫環境：16 核，SSD，1個資料庫，16 張表，共 800w 條資料，

壓測場景：OLTP Read/Write, Update Indexed Column 和 Write-only，

壓測方案：在關閉復制的情況下，在不同的執行緒數下，注入 100w 個事務，開啟復制，觀察不同執行緒數下，不同方案的從庫重放速度，

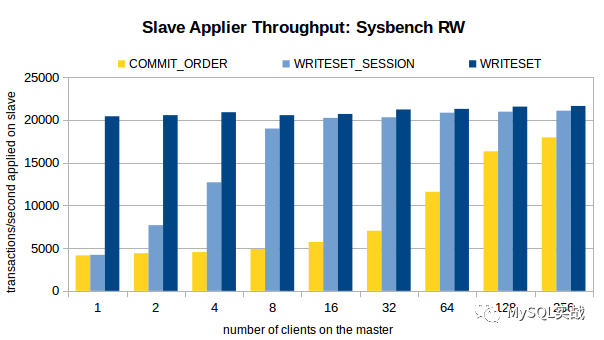

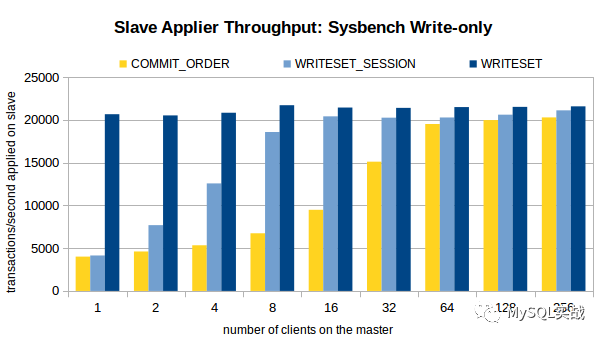

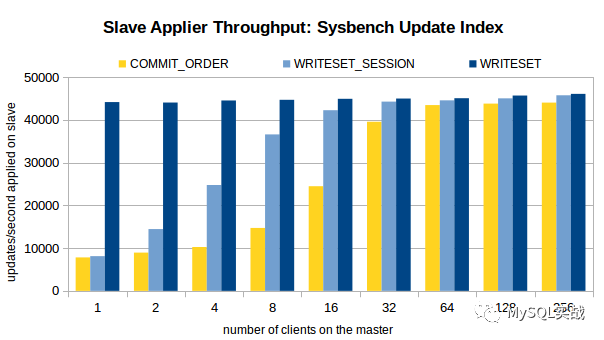

三個場景下的壓測結果如圖所示，

分析壓測結果，我們可以得出以下結論，

1、對于 COMMIT_ORDER 方案，主庫并發度越高，從庫的重放速度越快，

2、對于 WRITESET 方案，主庫的并發執行緒數對其幾乎沒有影響，甚至，單執行緒下 WRITESET 的重放速度都超過了 256 執行緒下的COMMIT_ORDER，

3、與 COMMIT_ORDER 一樣，WRITESET_SESSION 也依賴于主庫并發，只不過，在主庫并發執行緒數較低（4 執行緒、8 執行緒）的情況下，WRITESET_SESSION 也能實作較高的吞吐量，

在從庫上設定以下三個引數，

slave_parallel_type = LOGICAL_CLOCK
slave_parallel_workers = 16
slave_preserve_commit_order = ON

下面看看這三個引數的的具體含義，

slave_parallel_type

設定從庫并行復制的型別，該引數有以下取值：

DATABASE：基于庫級別的并行復制，MySQL 8.0.27 之前的默認值，

LOGICAL_CLOCK：基于組提交的并行復制，

slave_parallel_workers

設定 Worker 執行緒的數量，開啟了多執行緒復制，原來的 SQL 執行緒將演變為 1 個 Coordinator 執行緒和多個 Worker 執行緒，

slave_preserve_commit_order

事務在從庫上的提交順序是否與主庫保持一致，建議開啟，

需要注意的是，調整這三個引數，需要重啟復制才能生效，

從 MySQL 5.7.22、MySQL 8.0 開始，可使用 WRITESET 方案進一步提升并行復制的效率，此時，需在主庫上設定以下引數，

binlog_transaction_dependency_tracking = WRITESET_SESSION
transaction_write_set_extraction = XXHASH64
binlog_transaction_dependency_history_size = 25000
binlog_format = ROW

注意，基于 WRITESET 的并行復制方案，只在 binlog 格式為 ROW 的情況下才生效，
