資料庫經常需要打交道，但是從來沒想過資料庫內部是如何存盤資料，
今天探索一下資料庫內部如何存盤資料，從下面幾個方面探索
- 資料庫內部如何存盤資料
- 索引資料如何存盤
- 操作資料對存盤影響
- 總結
資料庫內部如何存盤資料
1. 要驗證，先準備資料，這里創建是一個表，并添加3條資料
create table DataTable(Id int identity(1,1), [Name] varchar(50), [Address] varchar(200), CreateTime datetime2) insert into DataTable select 'Wilson','廣州市天河區',GETDATE() union all select 'Alice','北京市朝陽區',GETDATE() union all select 'Key','廣州市番禺區',GETDATE()View Code
2. 利用DBCC查看頁資料，資料庫名稱Demo
DBCC TRACEON(2588,3604) --打開追蹤 DBCC IND(Demo,DataTable,-1) --查看分配情況，這里查到的PageFID,PagePID，用于PAGE查詢，PageType = 1 是資料頁 DBCC PAGE(Demo,1,224,1) --查看頁槽位情況
PAGE內容太多，截取部分資料，
Slot 0, Offset 0x60, Length 43, DumpStyle BYTE Record Type = PRIMARY_RECORD Record Attributes = NULL_BITMAP VARIABLE_COLUMNS Record Size = 43 Memory Dump @0x000000557C77A060 0000000000000000: 30001000 01000000 c0bb04c8 7fea400b 04000002 0.............@..... 0000000000000014: 001f002b 0057696c 736f6eb9 e3d6ddca d0ccecba ...+.Wilson......... 0000000000000028: d3c7f8 ... Slot 1, Offset 0x8b, Length 42, DumpStyle BYTE Record Type = PRIMARY_RECORD Record Attributes = NULL_BITMAP VARIABLE_COLUMNS Record Size = 42 Memory Dump @0x000000557C77A08B 0000000000000000: 30001000 02000000 c0bb04c8 7fea400b 04000002 0.............@..... 0000000000000014: 001e002a 00416c69 6365b1b1 bea9cad0 b3afd1f4 ...*.Alice.......... 0000000000000028: c7f8 .. Slot 2, Offset 0xb5, Length 40, DumpStyle BYTE Record Type = PRIMARY_RECORD Record Attributes = NULL_BITMAP VARIABLE_COLUMNS Record Size = 40 Memory Dump @0x000000557C77A0B5 0000000000000000: 30001000 03000000 c0bb04c8 7fea400b 04000002 0.............@..... 0000000000000014: 001c0028 004b6579 b9e3d6dd cad0b7ac d8aec7f8 ...(.Key............ OFFSET TABLE: Row - Offset 2 (0x2) - 181 (0xb5) 1 (0x1) - 139 (0x8b) 0 (0x0) - 96 (0x60)
上面是16進制，拿第一條資料來分析，分析完再跟另外兩條資料來驗證
Slot 0, Offset 0x60, Length 43, DumpStyle BYTE 0000000000000000: 30001000 01000000 c0bb04c8 7fea400b 04000002 0.............@..... 0000000000000014: 001f002b 0057696c 736f6eb9 e3d6ddca d0ccecba ...+.Wilson......... 0000000000000028: d3c7f8
30001000：欄位的標志位，沒找到官方說明，目前了解是，有可變欄位和無可變欄位不一致，已經洗掉的行會從30->3c
01000000：這個明顯代表是Id，從另外兩條資料可以猜到
c0bb04c8 7fea400b：因為看到Name在后面，這里剛好8個字符，這個應該是時間datetime2，寫了個代碼將16進制轉換datetime2，現在就用代碼驗證，代碼在文章最后放出來，因為時間轉換有精度丟失，所以兩個時間不是完全一致，
04000002：04代表一共有4個欄位，02代表一共有連個可變長欄位
001f002b： 這里是兩個可變字符的偏移量
0057696c 736f6eb9 e3d6ddca d0ccecba d3c7f8：這一串保存是姓名和地址，前面兩個00，應該是上面長度的一個分隔符，下面也是用代碼驗證一下
到這里也大概清楚SQL如何存盤資料，它不是按欄位順序存盤，先存固定長度的欄位，然后插入分隔的符號，然后存可變長的欄位，這樣做可能為了減少移動資料帶來的成本，后面操作資料會有講到，
索引資料如何存盤
到目前為止，是沒有涉及到索引，因為我們上面的資料是沒有創建索引，是一個堆表，
索引分非聚集索引和聚集索引
1. 創建非聚集索引
create index IX_DataTable_Name on DataTable(Name ASC)
1.1 查看資料頁分配情況
DBCC IND(Demo,DataTable,-1) --查看分配情況 DBCC PAGE(Demo,1,280,1) --查看頁分配情況
1.2 Page分配情況
Slot 0, Offset 0x60, Length 21, DumpStyle BYTE Record Type = INDEX_RECORD Record Attributes = NULL_BITMAP VARIABLE_COLUMNS Record Size = 21 Memory Dump @0x00000055721FA060 0000000000000000: 36000100 00010001 00020000 01001500 416c6963 6...............Alic 0000000000000014: 65 e
Slot 1, Offset 0x75, Length 22, DumpStyle BYTE Record Type = INDEX_RECORD Record Attributes = NULL_BITMAP VARIABLE_COLUMNS Record Size = 22 Memory Dump @0x00000055721FA075 0000000000000000: 36000100 00010002 00020000 01001600 4b657920 6...............Key 0000000000000014: 4c69 Li Slot 2, Offset 0x8b, Length 22, DumpStyle BYTE Record Type = INDEX_RECORD Record Attributes = NULL_BITMAP VARIABLE_COLUMNS Record Size = 22 Memory Dump @0x00000055721FA08B 0000000000000000: 36000100 00010000 00020000 01001600 57696c73 6...............Wils 0000000000000014: 6f6e on
1.3 Page頁面分析
0100 00010001：這個是行Id，轉義過來是（1:256:1），因為現在還是堆表，所以指向行Id
00020000：這個也是正文開始標記
01001500：這里記錄索引的長度
后面的就是索引內容
可以看到，索引存盤大概結構
指標 -> 索引資訊（長度）-> 索引內容

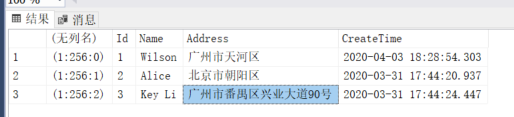

查看行Id，可以使用sys.fn_PhysLocFormatter(%%physloc%%)
select sys.fn_PhysLocFormatter(%%physloc%%),* from DataTable
2 創建聚集索引
create clustered index IX_DatTaable_Name on DataTable(Name ASC)
2.1 查看資料頁分配情況
DBCC IND(Demo,DataTable,-1) --IndexID=1就是聚集索引 DBCC PAGE(Demo,1,234,3)
2.2 Page分配情況
0000000000000000: 30001000 02000000 20d1565f 0deb400b 05000003 0....... .V_..@..... 0000000000000014: 001b0020 002c0041 6c696365 b1b1bea9 cad0b3af ... .,.Alice........ 0000000000000028: d1f4c7f8
2.3 Page頁面分析
這里資料大概格式行Id+定長欄位+行資訊+變長資料，這里就不展開驗證，
值得注意是，這里的欄位數量和可變長欄位數量為 05000003

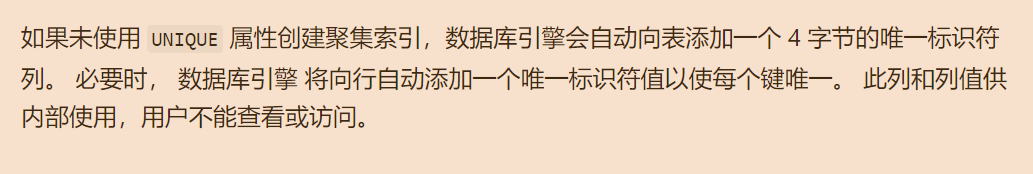

這里之所以會多了一個欄位，是因為我們添加的聚集索引沒有指定唯一，SQL SERVER會自動添加一個4位元組的欄位，確保聚集索引唯一，
操作資料對存盤影響
1. INSERT
insert into DataTable(Name,Address,CreateTime) select 'Jack','廣州市天河區',GETDATE()
1.1 查看Page情況
Slot 0, Offset 0x60, Length 44, DumpStyle BYTE Record Type = PRIMARY_RECORD Record Attributes = NULL_BITMAP VARIABLE_COLUMNS Record Size = 44 Memory Dump @0x0000005CD11FA060 0000000000000000: 30001000 02000000 40f61b57 1aeb400b 05000003 0[email protected]..@..... 0000000000000014: 001b0020 002c0041 6c696365 b1b1bea9 cad0b3af ... .,.Alice........ 0000000000000028: d1f4c7f8 .... Slot 1, Offset 0xe3, Length 43, DumpStyle BYTE Record Type = PRIMARY_RECORD Record Attributes = NULL_BITMAP VARIABLE_COLUMNS Record Size = 43 Memory Dump @0x0000005CD11FA0E3 0000000000000000: 30001000 04000000 350f285e 1aeb400b 05000003 0.......5.(^..@..... 0000000000000014: 001b001f 002b004a 61636bb9 e3d6ddca d0ccecba .....+.Jack......... 0000000000000028: d3c7f8 ...
可以看到在Alice后面槽位插入了資料（因為這個表的聚集索引是在Name，升序）
2. UPDATE
update DataTable set Address = '廣州市白云區黃邊路8號' where Id = 1
2.1 查看Pag情況，用2，查看整個Page
0000005CD387A064: 02000000 40f61b57 1aeb400b 05000003 001b0020 [email protected]..@........ 0000005CD387A078: 002c0041 6c696365 b1b1bea9 cad0b3af d1f4c7f8 .,.Alice............ 0000005CD387A08C: 30001000 03000000 40f61b57 1aeb400b 05000003 0[email protected]..@..... 0000005CD387A0A0: 001b001e 002a004b 6579b9e3 d6ddcad0 b7acd8ae .....*.Key.......... 0000005CD387A0B4: c7f83000 10000100 000040f6 1b571aeb 400b0500 ..0[email protected]..@... 0000005CD387A0C8: 0003001b 0021002d 0057696c 736f6eb9 e3d6ddca .....!.-.Wilson..... 0000005CD387A0DC: d0b0d7d4 c6c7f830 00100004 00000035 0f285e1a .......0.......5.(^. 0000005CD387A0F0: eb400b05 00000300 1b001f00 2b004a61 636bb9e3 .@..........+.Jack.. 0000005CD387A104: d6ddcad0 ccecbad3 c7f83000 10000100 000040f6 ..........0.......@. 0000005CD387A118: 1b571aeb 400b0500 0003001b 00210036 0057696c .W..@........!.6.Wil 0000005CD387A12C: 736f6eb9 e3d6ddca d0b0d7d4 c6c7f8bb c6b1dfc2 son.................
可以看到有2個Wilson的記錄，因為更新的欄位比原來的長，原來地方放不下，在當前頁空閑的地方重新整條記錄復制過去，然后偏移量指向新的地址，實際上欄位變短了也會發生這種遷移，
這樣原來的地方就變成碎片，事實上索引頁的維護也是一樣道理，
3.DELETE
delete DataTable where Id = 2
3.1 查看Pag情況，用2，查看整個Page
3c001000 ................<... 0000005CD627A064: 02000000 40f61b57 1aeb400b 05000003 001b0020 [email protected]..@........ 0000005CD627A078: 002c0041 6c696365 b1b1bea9 cad0b3af d1f4c7f8 .,.Alice............ 0000005CD627A08C: 30001000 03000000 40f61b57 1aeb400b 05000003 0[email protected]..@.....
可以看到Alice這條記錄還存在頁上，原來行頭的4個標志位從30001000 -> 3c001000
總結
其實資料庫如何存盤對平常開發沒什么影響，只是無聊研究一下，
其實還是有點影響，我能想到如下，未必準確和完整，
1. 盡量選擇定長的欄位，例如狀態，型別這種欄位定義int
2. char 是用空間換時間，經常更新欄位且比較短的欄位可以考慮定義char
3. 超長的varchar欄位可以考慮不放在主表，不然一頁存不下，又會發生行溢位問題
4. 索引有利有弊，要盡量合理使用索引，特別是聚集索引，非常要謹慎使用，
轉發請標明出處：https://www.cnblogs.com/WilsonPan/p/12605299.html
示例代碼：https://github.com/WilsonPan/Net.Demos/tree/master/Demo.SQLTools
