本章將重點分析表的物理存盤特征，即資料在表中是如何組織存放的，也就是說，表就是關于特定物體的資料集合，這也是關系型資料庫模型的核心，

4.1 索引組織表

在 InnoDB存盤引擎中，表都是按照主鍵順序存放的，這樣的存盤方式的表稱為索引組織表，如果創建表時沒有顯式的定義主鍵，則按照如下方式選擇或創建主鍵：

• 判斷表中是否有非空的唯一索引（Unique NOT NULL），如果有，則該列即為主鍵，如果有多個非空的唯一索引，則選擇第一個定義索引的作為主鍵，
• 如果不符合上述條件，自動創建一個6位元組的指標

_rowid 用于查看單個列作為主鍵的情況，對于多列，無能為力，

4.2 InnoDB邏輯存盤結構

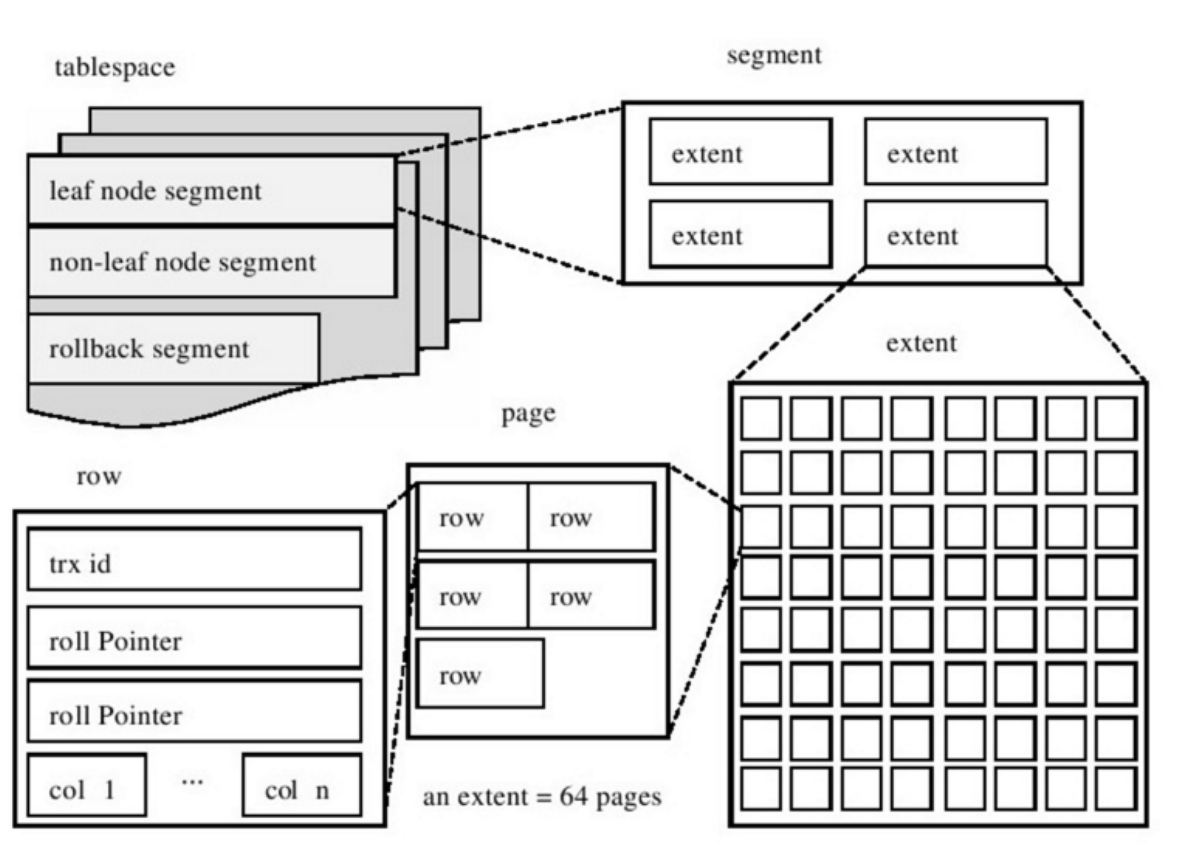

從InnoDB存盤引擎的邏輯存盤結構看，所有資料都被邏輯的存放在一個空間中，稱之為表空間，表空間由段（segment）、區（extent）、頁（page/block 塊）組成，

4.2.1 表空間

可以看到，InnoDB存盤引擎邏輯結構的最高層，所有資料都在表空間中，默認情況下，InnoDB有一個共享表空間（ibdata1），如果啟用了引數 innodb_file_per_table，則每張表的資料都可以單獨放到一個表空間內，但每張表的表空間記憶體放的只是資料、索引和插入緩沖 bitmap頁，其他型別的資料，如回滾（undo）資訊、插入緩沖索引頁、系統事務資訊、二次寫緩沖（doublewrite buffer）還在共享表空間，

　　InnoDB存盤引擎不會再執行 rollback 時去收縮 ibdata1 這個空間，雖然 InnoDB 不會回收這個空間，但是會自動判斷這些undo 資訊是否還需要，如果不需要，則會將這些空間標記為可用空間，供下次undo使用，

4.2.2 段

從上圖可知，表空間是由各個段組成的，常見的段有資料段、索引段、回滾段等，其中資料段即為B+樹的葉子節點（Leaf Node Segment），索引段即為 B+樹的非索引節點（Non-leaf node segment）,回滾段后續單獨介紹，

4.2.3 區

區是連續的頁組成的空間，在任何情況下，都是1MB，默認情況下，InnoDB存盤引擎頁的大小為 16 KB，即一個區中一共有 64 個連續的頁，InnoDB 1.2.x 新增了引數 innodb_page_size ，通過該引數可以將默認頁的大小設定為4K，8K，但頁中的資料庫不是壓縮，但無論頁的大小怎么變化，區的大小總是1MB

　　用戶啟用了引數 innodb_file_per_table后，創建的表的默認大小是96KB，區中有64個連續的頁，應該是1M才對啊？因為在每個段開始時，先用32個頁大小的碎片頁（fragment page）來存放資料，在使用完這些頁之后才是64個連續頁的申請，這樣做的目的是，對一些小表，或undo這類的段，可以在開始時申請較少的空間，節省磁盤開銷，

4.2.4 頁

頁是InnoDB磁盤管理的最小單位 ，默認一個頁大小為16 KB，InnoDB 常見的頁型別有：

• 資料頁（B-tree Node）
• undo頁（undo log page）
• 系統頁（system page）
• 事務資料頁（Transaction system page）
• 插入緩沖位圖頁（insert buffer bitmap）
• 插入緩沖空閑串列頁（insert buffer Free list）
• 未壓縮的二進制大物件頁（Uncompressed BLOB page）
• 壓縮的二進制大物件頁（compressed BLOB page）

4.3 InnoDB行記錄格式

InnoDB 存盤引擎的記錄是以行的方式存盤的，InnoDB提供了 compact 和 redundant 兩種格式來存放行記錄資料，Redundant 格式是為了兼容之前版本而保留的，在 MySQL 5.1 中，默認設定為 Compact 格式，

4.3.1 compact 行記錄格式

compact 行記錄的存盤方式如下所示：

compact 行記錄格式的首部是一個非 NULL 的變長欄位長度串列，并且是按照列的順序逆序放置的，

第二個部分是NULL標志位，該位指示了該行資料中是否有NULL值，有則用1標識，

接下來是記錄頭資訊（record header），固定占用5個位元組，40位，每位的含義如下：

record header 最后兩個位元組是 next_record，代表下一個記錄的偏移量，即當前記錄的位置加上偏移量就是下條記錄的起始位置，所以InnoDB存盤引擎是在頁內部是通過一種鏈表的結構來串聯各個行記錄的，

最后的部分就是實際每個列的資料，NULL不占用該部分任何空間，即NULL除了占用NULL標志位，實際存盤不占用任何空間，另外，每行資料除了用戶定義的列外，還有兩個隱藏列，事務ID列和回滾指標列，若表沒有定義主鍵，還會增加一個6位元組的rowid列，

4.3.2 Redundant 行記錄格式

Redundant 是 MySQL5.0 版本之前 InnoDB的行記錄存盤方式，存盤格式如下：

不同于compact，首部是一個欄位長度偏移串列，按照列的順序逆序放置的，

第二個部分是記錄頭資訊，不同于 compact格式，Redundant 的記錄頭占用6個位元組，其中 n_fields 值代表一行中列的數量，占用10 位，很好的解釋了為什么 MySQL資料庫一行支持最多的列為 1023

Redundant 格式 的 CHAR 型別的NULL值需要占用空間，

4.3.3 行溢位資料（待續……）

4.3.4 Compress 和 Dynamic 行記錄格式（待續……）

4.3.5 CHAR 的行結構存盤（待續……）

4.4 InnoDB資料頁結構

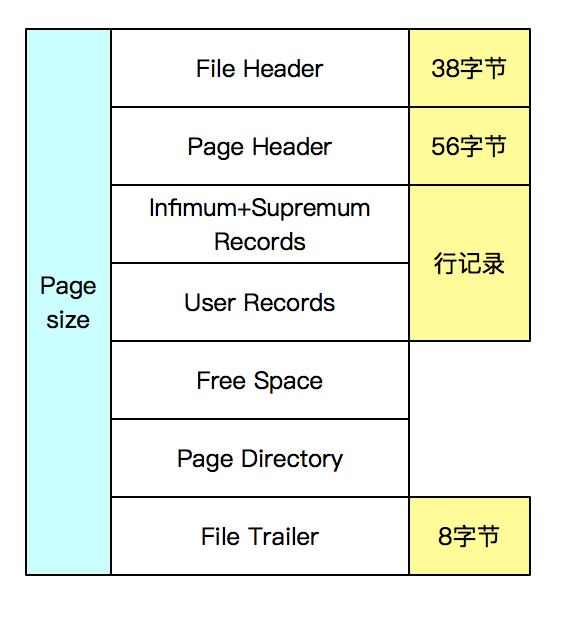

InnoDB 資料頁有以下7部分組成：

• File Header（檔案頭）
• Page Header（頁頭）
• Infimum 和 Supremum Records
• User Records(用戶記錄，即行記錄)
• Free Space（空閑空間）
• Page Directory（頁目錄）
• File Trailer(檔案結尾資訊)

4.4.1 File Header

4.4.2 Page Header

4.4.3 Infimum 和 Supremum Record

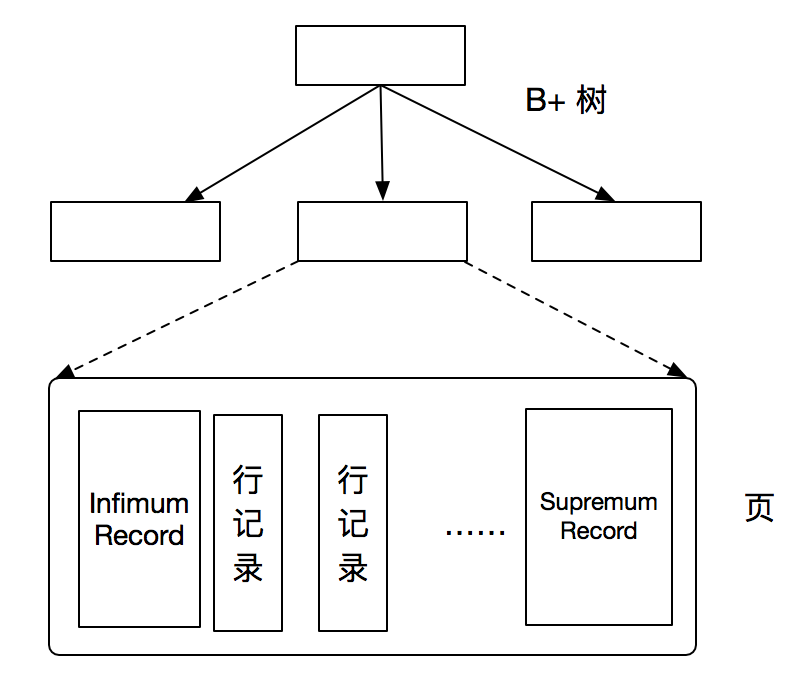

在InnoDB存盤引擎中，每個資料頁中有兩個虛擬的行記錄，用來界定記錄的邊界，Infimum 是比該頁中任何主鍵值都要小的值，Supremum 指的是比任何可能打的值還要大的值，這兩個值在頁創建時被建立，并且任何情況下不會洗掉，

 4.4.4 User Record 和 Free Record

User Record 是實際存盤行記錄的內容，而 Free Space 指的是空閑空間，也是個鏈表資料結構，在一條記錄被洗掉后，會加入到空閑鏈表中，

4.4.5 Page Directory

頁目錄中存放了記錄的相對位置，有時候，這些記錄指標被稱為Slots（槽）或目錄槽（Directory Slots），InnoDB 存盤引擎的槽是一個稀疏目錄，即一個槽中有多個記錄，

在 InnoDB中Page Directory 是稀疏目錄，二叉查找的結果只是粗略的結果，因此 InnoDB 必須通過 record Header 中的 next_record 來繼續查找相關記錄，同時 Page Directory 很好的解釋了 record header 中的 你_ownedzhi的含義，因為這些記錄并不包含在 page Directory中

需要牢記的是，B+ 樹索引本身并不能找到具體的一條記錄，能找到的只是該記錄所在的頁，資料庫把頁載入記憶體，然后通過page Directory 再進行二叉查找，

4.4.6 File Trailer

為了檢測頁是否已經完整的寫入磁盤（如可能發生的寫入程序中的磁盤損壞，機器關機等），InnoDB的頁中設定了 File Trailer 部分，

4.5 Name File Formats 機制（待續……）

4.6 約束

4.6.1 資料完整性

一般來說，資料完整性有以下三種形式：

1. 物體完整性：保證表中有一個主鍵，用戶可通過定義 Unique Key 或 Primary Key約束來保證
2. 域完整性：保證資料每列的值滿足特定的條件，如合適的資料型別，外鍵約束，撰寫觸發器，default約束
3. 參照完整性：保證兩張表之間的關系，如外鍵或觸發器

4.6.2 約束和索引的區別

當用戶創建了一個唯一索引就創建了一個唯一的約束，但是約束更像是一個邏輯的概念，用來保證資料的完整性，而索引是一個資料結構，既有邏輯概念，也代表這物理存盤的方式，

4.7 視圖

視圖是一個命名的虛表，，由一個SQL 查詢來定義，可以當做表使用，視圖中的資料沒有實際的物理存盤，視圖在一定程度上起到了一個安全層的作用，

雖然視圖是一個虛表，但用戶可以對某些視圖進行更新操作，本質就是通過視圖的定義來更新基本表，

4.8 磁區表（待續……）
