一、 ELK日志系統簡介

日志分析是運維工程師解決系統故障、發現問題的主要手段，日志包含多種型別，包括程式日志、Web 訪問日志、系統日志以及安全日志等，ELK可以很好地查找以及分析所需要的內容，快速定位是否出現故障，以及哪些機器、哪些服務存在故障，

1.1 ELK的組成

ELK 由 ElasticSearch、Logstash 和 Kiabana 三個開源工具組成，其官方網站為 https://www.elastic.co/cn，

• Elasticsearch 是一個開源分布式實時分析搜索引擎，建立在全文搜索引擎庫 Apache Lucene 基礎上，同時隱藏了 Apache Lucene 的復雜性，Elasticsearch 將所有的功能 打包成一個獨立的服務，并提供了一個簡單的 RESTfulAPI 介面，它具有分布式、零配置、自動發現、索引自動分片、索引副本機制、RESTful 風格介面、多資料源、自動搜索負載等特點，
• Logstash 是一個完全開源的工具，主要用于日志收集，同時可以對資料處理，并輸出 給 Elasticsearch，
• Kibana 也是一個開源和免費的工具，Kibana 可以為 Logstash 和 ElasticSearch 提 供圖形化的日志分析 Web 界面，可以匯總、分析和搜索重要資料日志，

1.2 日志分析的步驟

Logstash 收集 AppServer 產生的 Log，并存放到 ElasticSearch 群集中，而 Kibana 則 從 ES 群集中查詢資料生成圖表，再回傳給 Browser，

1. 將日志進行集中化管理，
2. 將日志格式化（Logstash）并輸出到 Elasticsearch，
3. 對格式化后的資料進行索引和存盤（Elasticsearch），
4. 前端資料的展示（Kibana），

1.3 Elasticsearch 介紹

Elasticsearch 提供了一 個分布式多用戶能力的全文搜索引擎，基于 RESTful Web 介面，通過該介面，用戶可以通 過瀏覽器與 Elasticsearch 通信，具有實時搜索、穩定、可靠、快速、安裝使用方便等特點，

1.3.1 Elasticsearch 的基礎核心概念

• 接近實時（NRT）：Elasticsearch 是一個搜索速度接近實時的搜索平臺，回應速度非常 快，從開始索引一個檔案到這個檔案能夠被搜索到只有一個輕微的延遲（通常是 1s） ，
• 群集（cluster） ：在一個或多個節點上存放用戶資料，并一起提供索引和搜索功能，通過選舉產生主節點，并提供跨節點的聯合索引和搜索的功能，
• 節點（node）：是指一臺單一的服務器，多個節點組織為一個群集，每個節點都存盤資料并參與群集的索引和搜索功能，默認情況，每個節點都已經加入 Elasticsearch 群集，如果群集中有多個 節點，它們將會自動組建一個名為 Elasticsearch 的群集，
• 索引（index）：類似于關系型資料庫中的“庫”，當索引一個檔案后，就可以使用 Elasticsearch 搜索到該檔案，在 index 下面包含存盤資料的型別（Type），Type 類似于關系型資料 庫中的“表”，用來存放具體資料，而 Type 下面包含檔案（Document），檔案相當于關 系型資料庫的“記錄”，一個檔案是一個可被索引的基礎資訊單元，
• 分片和副本（shards & replicas）：Elasticsearch 將索引分成若干個部分，每個部分稱為一個分片，每個分片就是一個全功能的獨立的索引，分片的數量一般在索引創建前指定，且創建索引后不能更改，
• 分片的兩個最主要原因如下，
  水平分割擴展，增大存盤量，
  分布式并行跨分片操作，提高性能和吞吐量，
• Elasticsearch 將索引分片復制一份或多份，稱為副本，副本是索引 的另一個備份，用于資料冗余以及負載分擔，默認情況下 Elasticsearch 自動對索引請求進行負載分擔，

1.4 Logstash 介紹

Logstash 由 JRuby 語言撰寫，運行在 Java 虛擬機（JVM）上，常用于日志處理，Logstash 只做三件事情：資料輸入、資料加工（如過濾，改寫等） 以及資料輸出，
LogStash 的主要組件如下，

• Shipper：日志收集者，負責監控本地日志檔案的變化，及時收集最新的日志檔案內容，通常遠程代理端（agent）只需要運行這個組件即可，
• Indexer：日志存盤者，負責接收日志并寫入到本地檔案，
• Broker：日志 Hub，負責連接多個 Shipper 和多個 Indexer，
• Search and Storage：允許對事件進行搜索和存盤，
• WebInterface：基于 Web 的展示界面，

Logstash 使用管道方式進行日志的搜集處理和輸出，有點類似 Linux 系統的管道命令， 將前一個流程的處理結果發送到后一個流程繼續處理，在 Logstash 中，包括了三個階段， 分別是輸入（Input ）、處理（Filter，非必需）和輸出（Output），

1.5 Kibana 介紹

Kibana可以搜索、查看存盤在 Elasticsearch 索引中的資料，并通過各種圖表進行高級資料分析及展示，讓資料看起來一目了然，

Kibana 的主要功能如下，

• Elasticsearch 無縫之集成，Kibana 架構是為 Elasticsearch 定制的，可以將任何(結構 化和非結構化)資料加入 Elasticsearch 索引，
• 整合資料，Kibana 可以讓海量資料變得更容易理解，根據資料內容可以創建形象的柱形圖、折線圖、散點圖、直方圖、餅圖和地圖，方便用戶查看，
• 復雜資料分析，Kibana 提升了 Elasticsearch 的分析能力，能夠更加智能地分析資料，執行資料轉換并且根據要求對資料切割分塊，
• 讓更多團隊成員受益，強大的資料庫可視化介面讓各業務崗位都能夠從資料集合受益，
• 介面靈活，分享更容易，使用 Kibana 可以更加方便地創建、保存、分享資料，并將可視化資料快速交流，
• 配置簡單，Kibana 的配置和啟用非常簡單，用戶體驗非常友好，Kibana 自帶 Web 服務，可以快速啟動運行，
• 可視化多資料源，Kibana 可以非常方便地把來自 Logstash、ES-Hadoop、Beats 或第三方技術的資料整合到 Elasticsearch，
• 簡單資料匯出，Kibana 可以方便地匯出感興趣的資料，與其他資料整合并融合后快速建模分析，發現新結果，

二、 部署Elasticsearch 群集

部署Elasticsearch 群集至少需要兩臺服務器

2.1 部署程序

1. 準備環境

修改主機名、hosts檔案、關閉防火墻、內核防護

[root@localhost ~]# hostnamectl set-hostname node1
[root@localhost ~]# su
[root@node1 ~]# vim /etc/hosts    ##在hosts檔案中寫入下面的決議條目
14.0.0.77 node1
14.0.0.110 node2
[root@node1 ~]# systemctl stop firewalld.service
[root@node1 ~]# setenforce 0
[root@node1 ~]# java -version    ##查看jdk是否安裝
openjdk version "1.8.0_181"
OpenJDK Runtime Environment (build 1.8.0_181-b13)
OpenJDK 64-Bit Server VM (build 25.181-b13, mixed mode)

[root@localhost ~]# hostnamectl set-hostname node2
[root@localhost ~]# su
[root@node2 ~]# vim /etc/hosts
14.0.0.77 node1
14.0.0.110 node2
[root@node2 ~]# systemctl stop firewalld.service
[root@node2 ~]# setenforce 0

2. 安裝Elasticsearch軟體

兩個節點服務器進行相同的操作，以node1服務器為例

[root@node1 ~]# cd /opt   ##將軟體包拷貝到/opt目錄下
rz waiting to receive.
[root@node1 opt]# ls
elasticsearch-5.5.0.rpm    logstash-5.5.1.rpm                    rh
elasticsearch-head.tar.gz  node-v8.2.1.tar.gz
kibana-5.5.1-x86_64.rpm    phantomjs-2.1.1-linux-x86_64.tar.bz2
[root@node1 opt]# rpm -ivh elasticsearch-5.5.0.rpm     ##rpm方式安裝elasticsearch軟體
警告：elasticsearch-5.5.0.rpm: 頭V4 RSA/SHA512 Signature, 密鑰 ID d88e42b4: NOKEY
準備中...                          ################################# [100%]
Creating elasticsearch group... OK
Creating elasticsearch user... OK
正在升級/安裝...
   1:elasticsearch-0:5.5.0-1          ################################# [100%]
### NOT starting on installation, please execute the following statements to configure elasticsearch service to start automatically using systemd
 sudo systemctl daemon-reload
 sudo systemctl enable elasticsearch.service
### You can start elasticsearch service by executing
 sudo systemctl start elasticsearch.service
[root@node1 opt]# systemctl daemon-reload     ##多載系統服務
[root@node1 opt]# systemctl enable elasticsearch.service    ##設定為開機自啟動
Created symlink from /etc/systemd/system/multi-user.target.wants/elasticsearch.service to /usr/lib/systemd/system/elasticsearch.service.

3. 更改elasticsearch主組態檔

node1與node2做同樣的操作

[root@node1 opt]# cp -p /etc/elasticsearch/elasticsearch.yml /etc/elasticsearch/elasticsearch.yml.bak     ##將組態檔做備份，防止錯改組態檔
[root@node1 opt]# cd /etc/elasticsearch/
[root@node1 elasticsearch]# vim elasticsearch.yml
cluster.name: my-elk-cluster   ##17行，設定集群名字
node.name: node1               ##23行，設定節點名字
path.data: /data/elk_data      ##33行，資料存放路徑
path.logs: /var/log/elasticsearch/     ##37行，日志存放路徑
bootstrap.memory_lock: false           ##43行，不在啟動的時候鎖定記憶體
network.host: 0.0.0.0                  ##55行，提供服務系結的IP地址，0.0.0.0代表所有網段
http.port: 9200                        ##59行，偵聽埠9200
discovery.zen.ping.unicast.hosts: ["node1", "node2"]          ##68行，集群發現通過單播實作
[root@node1 elasticsearch]# grep -v '^#' elasticsearch.yml    ##查看剛剛更改的組態檔是否成功
cluster.name: my-elk-cluster
node.name: node1
path.data: /data/elk_data
path.logs: /var/log/elasticsearch/
bootstrap.memory_lock: false
network.host: 0.0.0.0
http.port: 9200
discovery.zen.ping.unicast.hosts: ["node1", "node2"]

[root@node1 elasticsearch]# mkdir -p /data/elk_data     ##創建elasticsearch的資料檔案存放位置
[root@node1 elasticsearch]# id elasticsearch    ##查看用戶
uid=987(elasticsearch) gid=981(elasticsearch) 組=981(elasticsearch)
[root@node1 elasticsearch]# chown elasticsearch.elasticsearch /data/elk_data/       ##設定elasticsearch的資料檔案存放目錄屬組、屬主為elasticsearch

4. 開啟elastisearch，并測驗

node1和node2做同樣的操作

[root@node1 elasticsearch]# systemctl start elasticsearch.service     ##需要等待一會埠開會開啟
[root@node1 elasticsearch]# netstat -ntap | grep 9200
tcp6       0      0 :::9200                 :::*                    LISTEN      65901/java

在真機中訪問

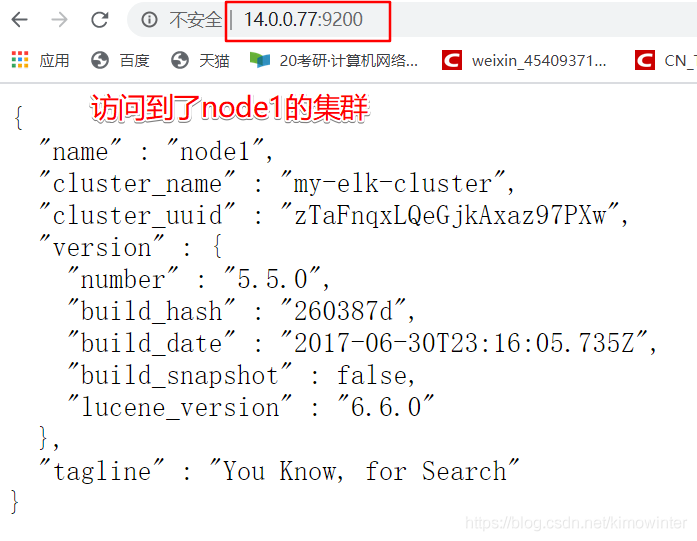

http://14.0.0.77:9200

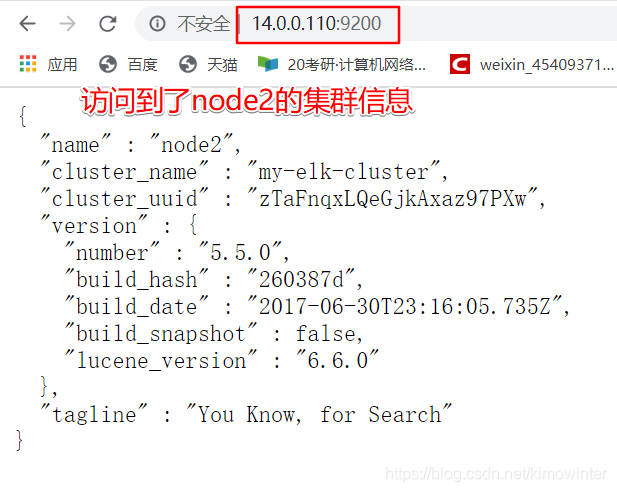

http://14.0.0.110:9200

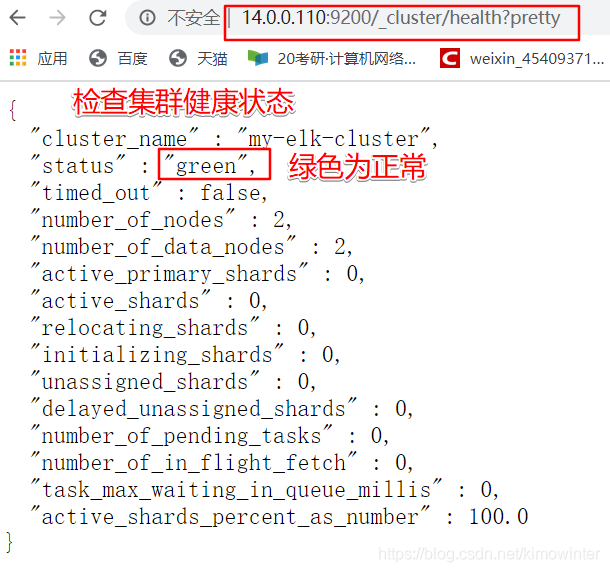

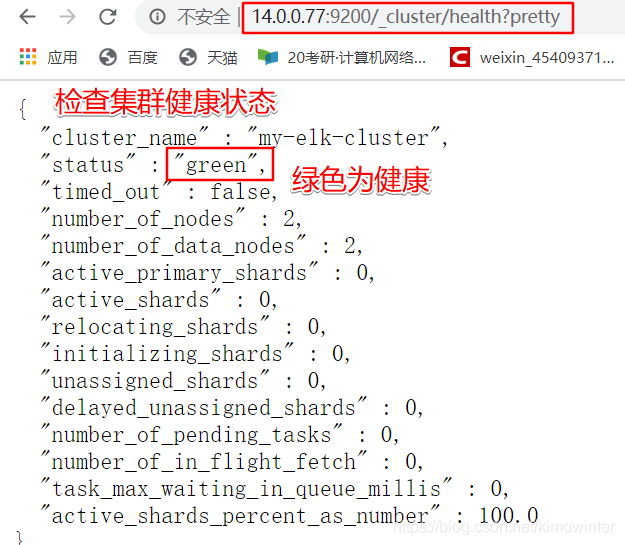

http://14.0.0.77:9200/_cluster/health?pretty
http://14.0.0.110:9200/_cluster/health?pretty

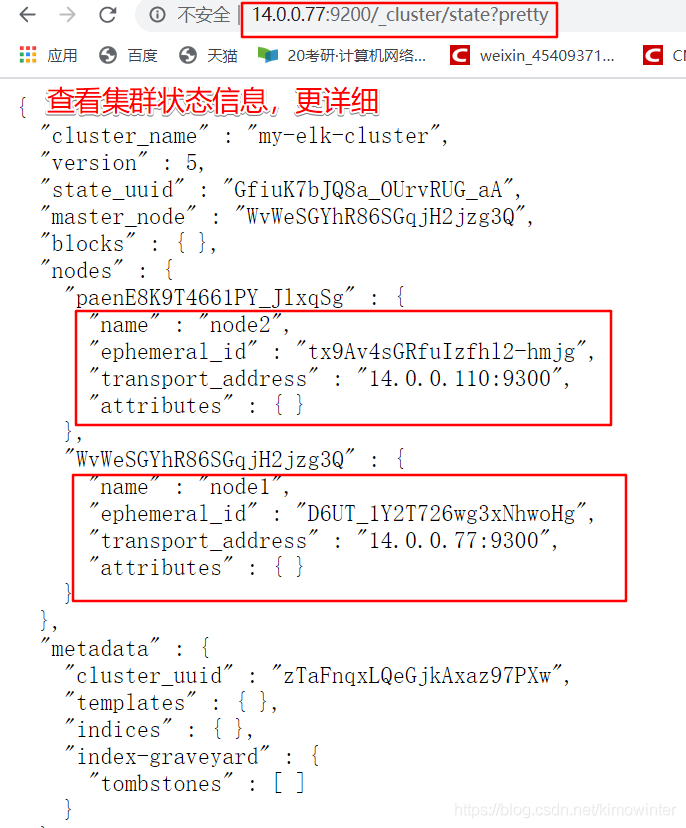

http://14.0.0.77:9200/_cluster/state?pretty
http://14.0.0.110:9200/_cluster/state?pretty

5. 安裝node組件（手工編譯安裝）

軟體包之前已經拷貝到/opt目錄下了，直接進行解壓安裝

[root@node1 elasticsearch]# cd /opt
[root@node1 opt]# yum install gcc gcc-c++ -y
[root@node1 opt]# tar zxvf node-v8.2.1.tar.gz   ##解壓
[root@node1 node-v8.2.1]# ./configure           ##configure配置
[root@node1 node-v8.2.1]# make -j4              ##編譯安裝，-j4是指四個執行緒運行，編譯速度比較慢，大概20分鐘
[root@node1 node-v8.2.1]# make install          ##安裝

6. 安裝前端框架 phantomjs（手工編譯安裝）

[root@node1 opt]# tar jvxf phantomjs-2.1.1-linux-x86_64.tar.bz2 -C /usr/local/src/    ##解壓
[root@node1 opt]# cd /usr/local/src/phantomjs-2.1.1-linux-x86_64/
[root@node1 phantomjs-2.1.1-linux-x86_64]# cd bin/
[root@node1 bin]# ls
phantomjs
[root@node1 bin]# cp phantomjs /usr/local/bin/     ##將腳本拷貝到指定目錄下，便于系統識別

7. 安裝elasticsearch-head插件（手工編譯安裝）

[root@node1 bin]#  cd /opt
[root@node1 opt]# tar zxvf elasticsearch-head.tar.gz -C /usr/local/src/
[root@node1 opt]# cd /usr/local/src/elasticsearch-head/
[root@node1 elasticsearch-head]# npm install    ##等待安裝

8. 修改elasticsearch主組態檔

[root@node1 elasticsearch-head]# vim /etc/elasticsearch/elasticsearch.yml     ##在檔案末尾寫入下面兩句
http.cors.enabled: true        ##開啟跨域訪問支持，默認為false
http.cors.allow-origin: "*"    ##跨域訪問允許的域名地址
[root@node1 elasticsearch-head]# systemctl restart elasticsearch.service

9. 啟動elasticsearch-head 服務器

[root@node1 elasticsearch-head]# pwd
/usr/local/src/elasticsearch-head
[root@node1 elasticsearch-head]# npm run start &    ##開啟服務，在后臺運行
[1] 112187
[root@node1 elasticsearch-head]#
> elasticsearch-head@0.0.0 start /usr/local/src/elasticsearch-head
> grunt server

Running "connect:server" (connect) task
Waiting forever...
Started connect web server on http://localhost:9100    ##埠為9100
[root@node1 elasticsearch-head]# netstat -ntap | grep 9100
tcp        0      0 0.0.0.0:9100            0.0.0.0:*               LISTEN      112197/grunt

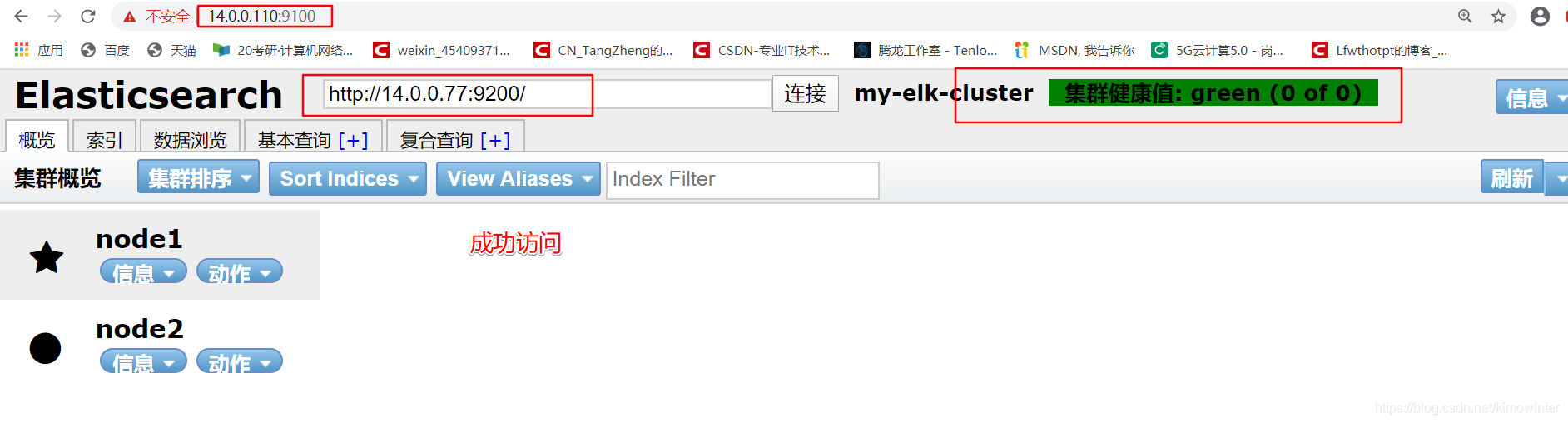

10. 進行訪問

在真機中進行訪問

14.0.0.77:9100
14.0.0.110:9100

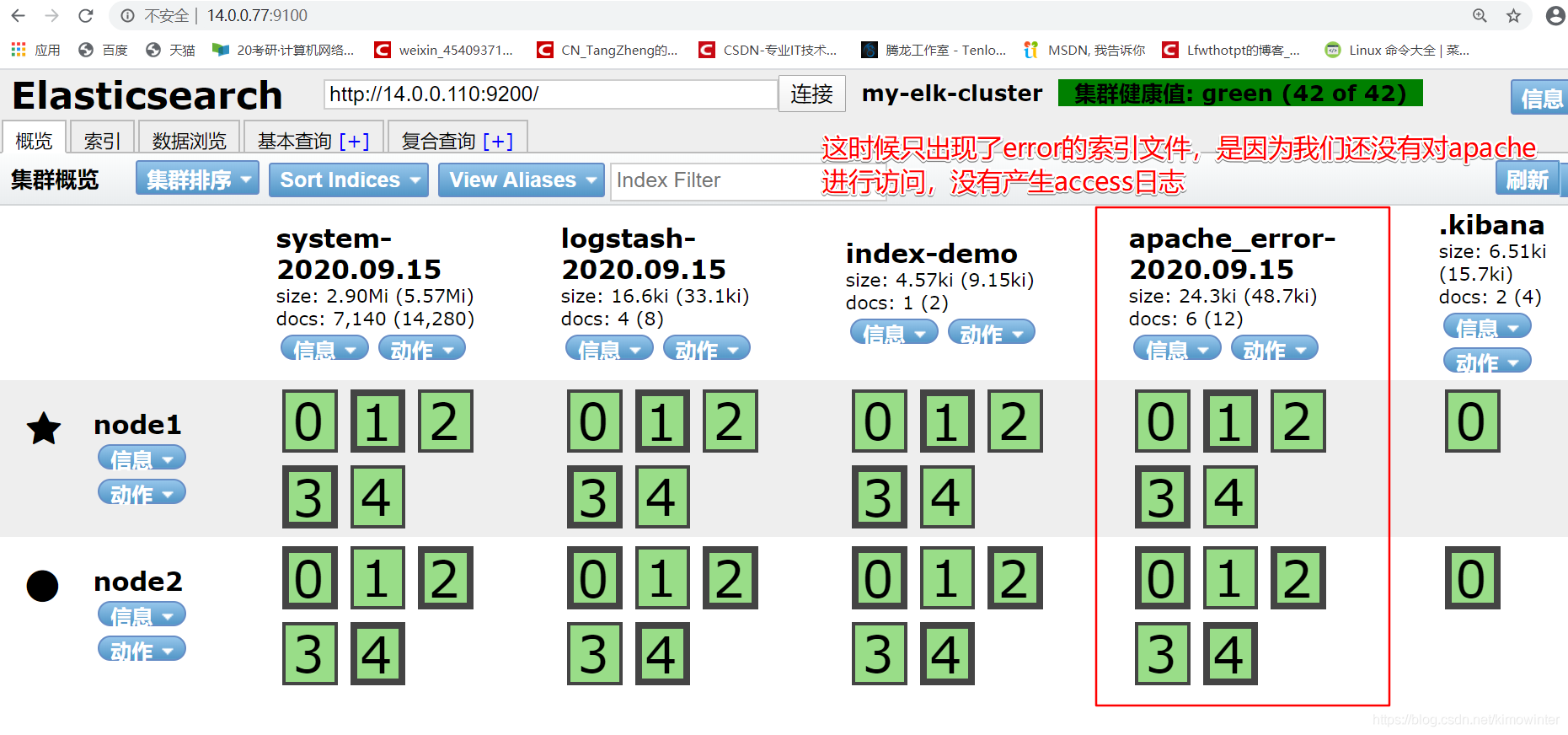

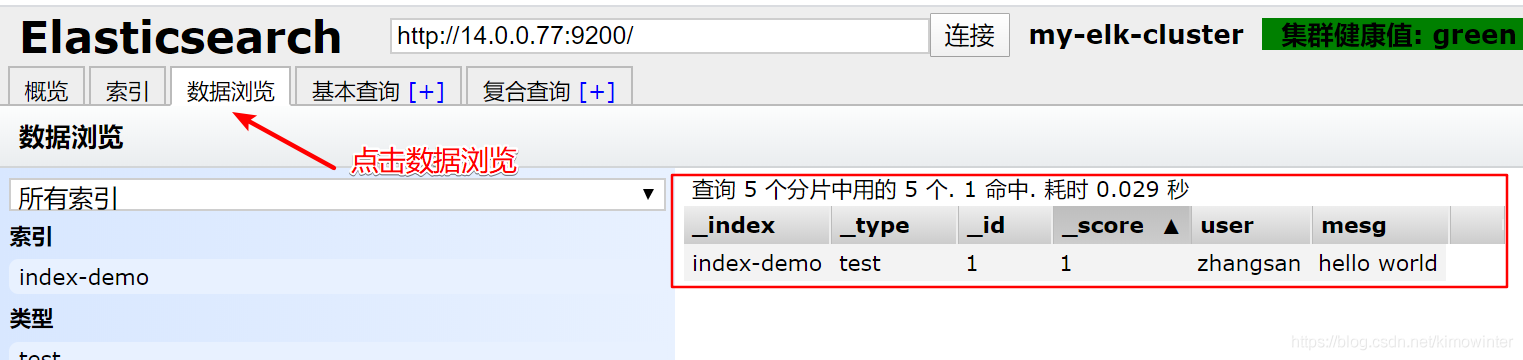

11. 添加資料并查看

[root@node1 elasticsearch-head]# curl -XPUT 'localhost:9200/index-demo/test/1?pretty&pretty' -H 'content-Type: application/json' -d '{"user":"zhangsan","mesg":"hello world"}'     ##存資料
{
  "_index" : "index-demo",
  "_type" : "test",
  "_id" : "1",
  "_version" : 1,
  "result" : "created",
  "_shards" : {
    "total" : 2,
    "successful" : 2,
    "failed" : 0
  },
  "created" : true
}

三、 安裝logstash

這里還是再準備兩臺centos7的虛擬機，一臺作為web服務器，安裝apache服務，另外一臺安裝logstash收集apache的日志，并交給elasticsearch進行存盤，

3.1 logstash的安裝程序

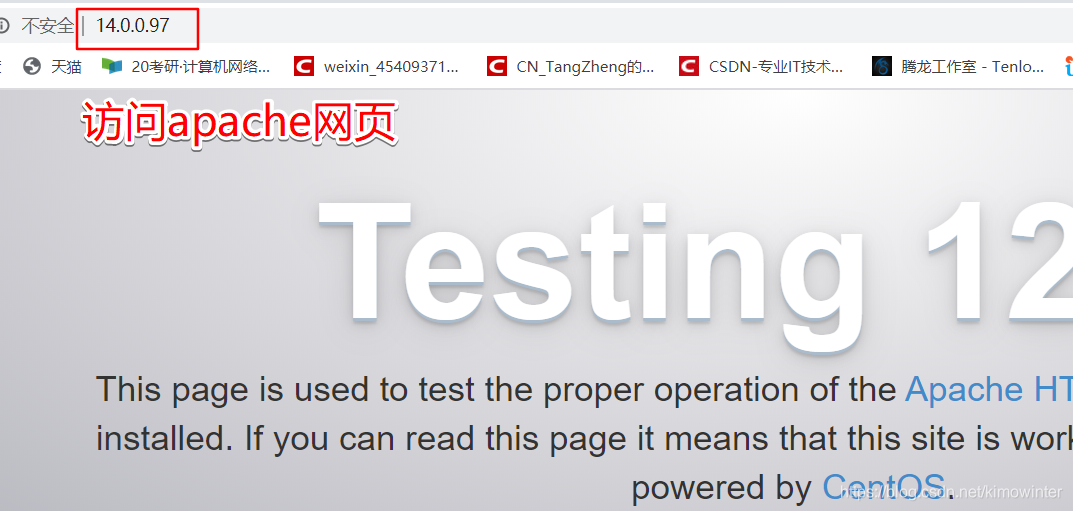

1. web服務器的部署

[root@localhost ~]# systemctl stop firewalld.service
[root@localhost ~]# setenforce 0
[root@localhost ~]# hostnamectl set-hostname apache
[root@localhost ~]# su
[root@apache ~]# yum install httpd -y
[root@apache ~]# systemctl start httpd

2. 查看JAVA環境

[root@apache ~]# java -version    ##如果沒有安裝，使用yum install java -y 安裝
openjdk version "1.8.0_181"
OpenJDK Runtime Environment (build 1.8.0_181-b13)
OpenJDK 64-Bit Server VM (build 25.181-b13, mixed mode)

3. 安裝logstash

[root@apache ~]# cd /opt
將軟體包拷貝到這個目錄下
[root@apache opt]# rpm -ivh logstash-5.5.1.rpm    ##安裝logstash
警告：logstash-5.5.1.rpm: 頭V4 RSA/SHA512 Signature, 密鑰 ID d88e42b4: NOKEY
準備中...                          ################################# [100%]
正在升級/安裝...
   1:logstash-1:5.5.1-1               ################################# [100%]
Using provided startup.options file: /etc/logstash/startup.options
Successfully created system startup script for Logstash
[root@apache opt]# systemctl start logstash.service    ##開啟服務
[root@apache opt]# systemctl enable logstash.service   ##設定開機自啟動
Created symlink from /etc/systemd/system/multi-user.target.wants/logstash.service to /etc/systemd/system/logstash.service
[root@apache opt]# ln -s /usr/share/logstash/bin/logstash /usr/local/bin/    ##建立軟連接便于系統識別

logstash (Apache)與elasticsearch (node）功能是否正常，可以使用logstash命令做對接測驗，常用命令引數如下：

• -f 通過這個選項可以指定logstash的組態檔，根據組態檔配置logstash
• -e后面跟著字串該字串可以被當做logstash的配置(如果是””，則默認使用stdin做為輸入、stdout作為輸出)
• -t測驗組態檔是否正確，然后退出

4. 測驗logstash命令

• 輸入采用標準輸入輸出采用標準輸出—在Apache服務器上

[root@apache opt]# logstash -e 'input { stdin {} } output { stdout {} }'
輸入命令后會進入一個輸入輸出的狀態，我們輸入什么，就會按照格式給我們輸出出來
...
省略掉部分提示資訊
2020-09-15T14:28:01.479Z apache
www.njit.com     ##這里就是自己輸入的內容
2020-09-15T14:29:54.032Z apache www.njit.com     ##這是按照格式輸出的內容
zhangsan
2020-09-15T14:30:00.274Z apache zhangsan

• 使用rubydebug顯示詳細輸出，codec為一種編解碼器

[root@apache opt]# logstash -e 'input { stdin {} } output { stdout { codec=>rubydebug } }'
...
省略掉部分提示資訊
www.njit.com     ##輸入資訊，以下為輸出資訊
{
    "@timestamp" => 2020-09-15T14:37:50.914Z,
      "@version" => "1",
          "host" => "apache",
       "message" => "www.njit.com"
zhangsan       ####輸入資訊，以下為輸出資訊
{
    "@timestamp" => 2020-09-15T14:38:18.485Z,
      "@version" => "1",
          "host" => "apache",
       "message" => "zhangsan"
}

5. 使用logstash將資訊寫入elasticsearch中–輸入輸出對接

[root@apache opt]# logstash -e 'input { stdin {} } output { elasticsearch { hosts=>["14.0.0.77:9200"] } }'     ##將資訊寫入elasticsearch中
...
省略部分資訊
www.njit.com

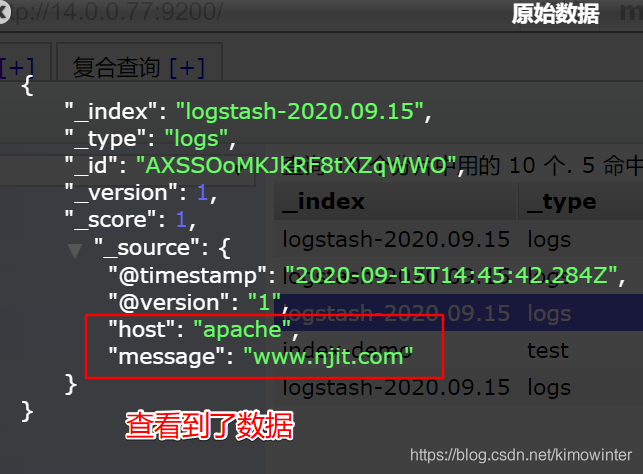

在真機上進行查看

6. 修改logstash組態檔

Logstash組態檔主要由三部分組成: input、output、filter(根據需要)

[root@apache opt]# cd /var/log/
[root@apache log]# ll | grep messages
-rw-------. 1 root     root   678003 9月  15 22:52 messages   ##權限為管理員讀寫，需要被其它用戶讀
[root@apache log]# chmod o+r messages
[root@apache log]# ll | grep messages
-rw----r--. 1 root     root   685620 9月  15 22:54 messages
[root@apache log]# cd /etc/logstash/

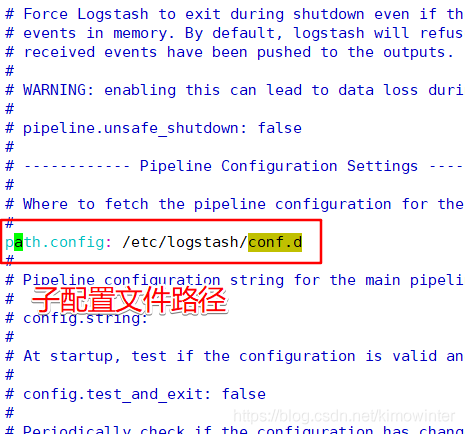

[root@apache logstash]# vim logstash.yml    ##組態檔中寫明了子組態檔的路徑，需要到這個路徑下創建檔案才能被識別

[root@apache log]# vim /etc/logstash/conf.d/system.conf
input {
       file{
        path => "/var/log/messages"
        type => "system"
        start_position => "beginning"
        }
      }
output {
        elasticsearch {
          hosts => ["14.0.0.77:9200"]
          index => "system-%{+YYYY.MM.dd}"
          }
        }
[root@apache logstash]# systemctl restart logstash.service

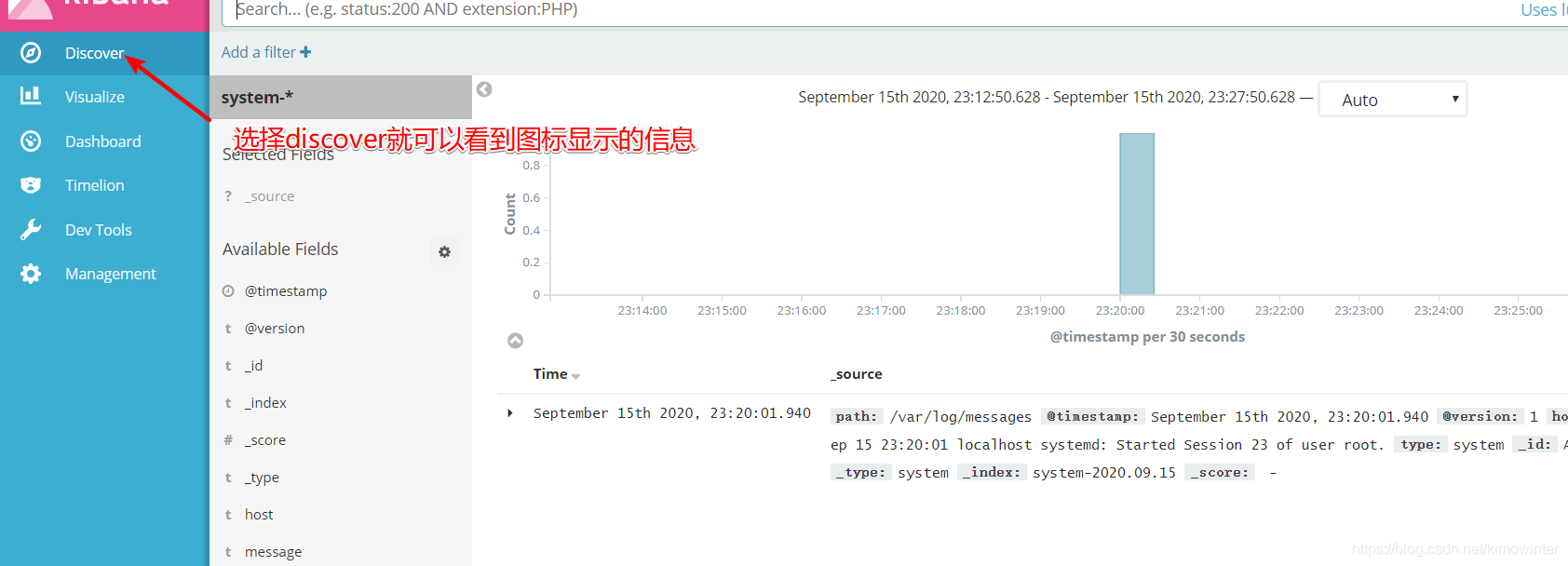

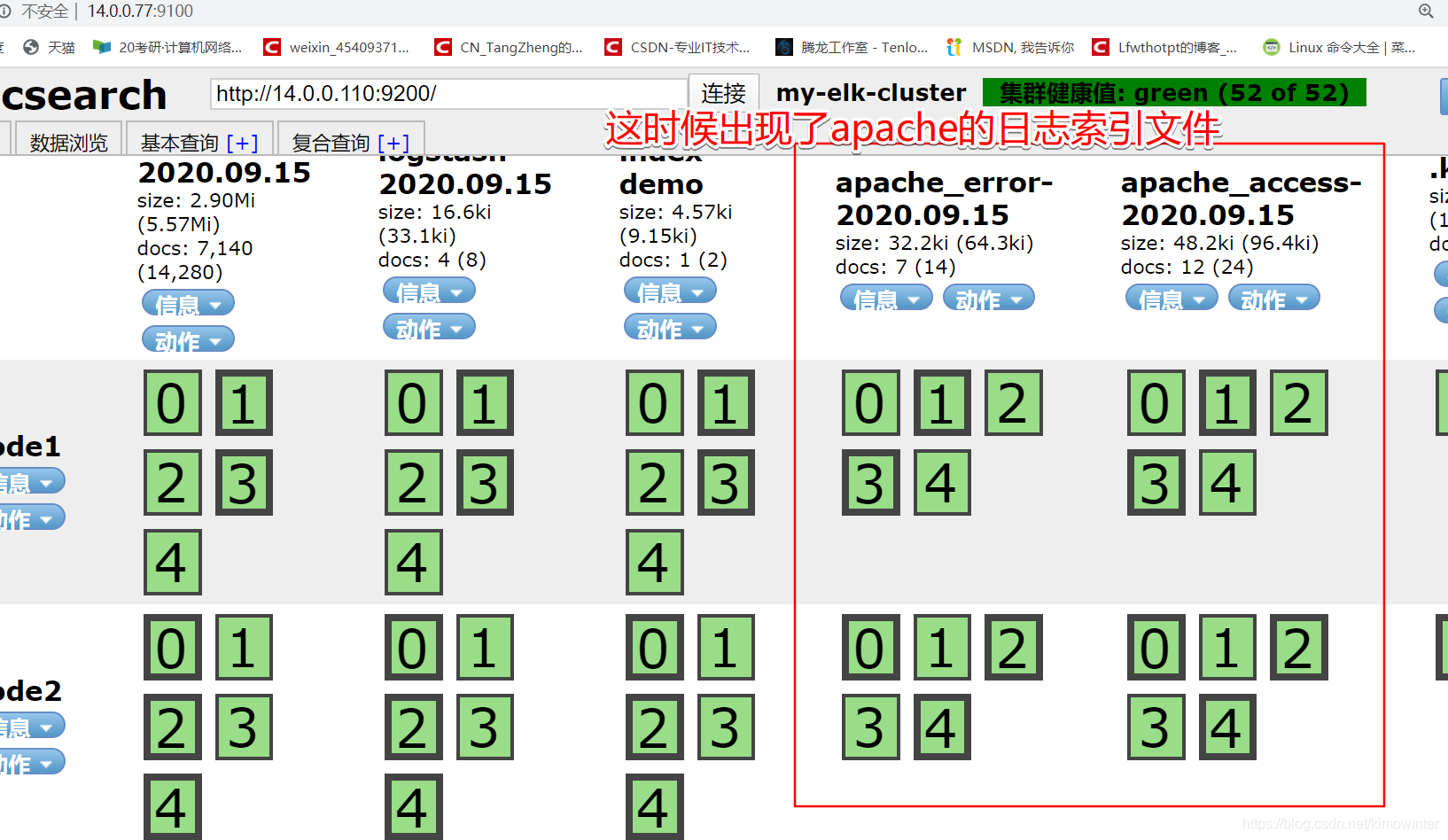

在真機中訪問，產生了新的索引檔案

三、 kibana部署與使用

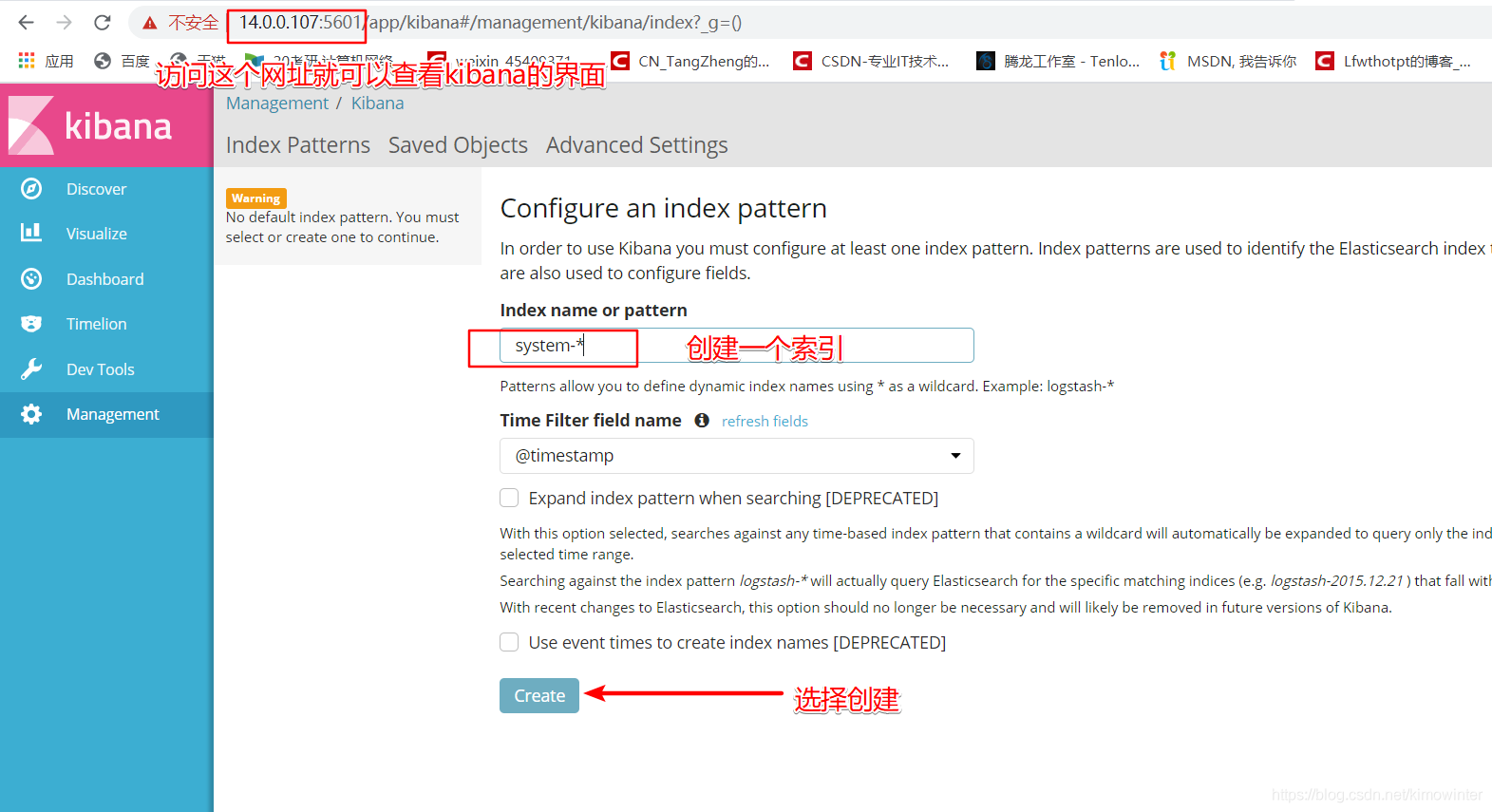

3.1 部署kibana

再使用一臺新的虛擬機14.0.0.107作為kibana服務器，也可以在node1節點服務器上直接安裝

[root@localhost ~]# hostnamectl set-hostname kibana
[root@localhost ~]# su
將軟體包拷貝到當前目錄下
[root@kibana ~]# rpm -ivh kibana-5.5.1-x86_64.rpm
[root@kibana ~]# cd /etc/kibana/
[root@kibana kibana]# cp kibana.yml kibana.yml.bak
[root@kibana kibana]# vim kibana.yml
server.port: 5601                ##2行，kibana打開的埠
server.host: "0.0.0.0"           ##7行，kibana偵聽的地址
elasticsearch.url: "http://14.0.0.77:9200"     ##21行，和elasticsearch建立聯系
kibana.index: ".kibana"            ##30行，在elasticsearch中添加.kibana索引
[root@kibana kibana]# systemctl start kibana.service
[root@kibana kibana]# systemctl enable kibana.service
Created symlink from /etc/systemd/system/multi-user.target.wants/kibana.service to /etc/systemd/system/kibana.service.

在真機查看索引

3.2 對接apache的日志檔案

[root@apache logstash]# cd /etc/logstash/conf.d/
[root@apache conf.d]# vim apache_log.conf

        path => "/etc/httpd/logs/access_log"
        type => "access"
        start_position => "beginning"
        }
       file{
        path => "/etc/httpd/logs/error_log"
        type => "error"
        start_position => "beginning"
        }

      }
output {
        if [type] == "access" {
        elasticsearch {
          hosts => ["14.0.0.77:9200"]
          index => "apache_access-%{+YYYY.MM.dd}"
          }
        }
        if [type] == "error" {
        elasticsearch {
          hosts => ["14.0.0.77:9200"]
          index => "apache_error-%{+YYYY.MM.dd}"
          }
        }
        }
[root@apache conf.d]#  /usr/share/logstash/bin/logstash -f apache_log.conf    ##不重啟服務，直接加載組態檔

3.3 在kibana中進行創建、查看

在真機中進行查看

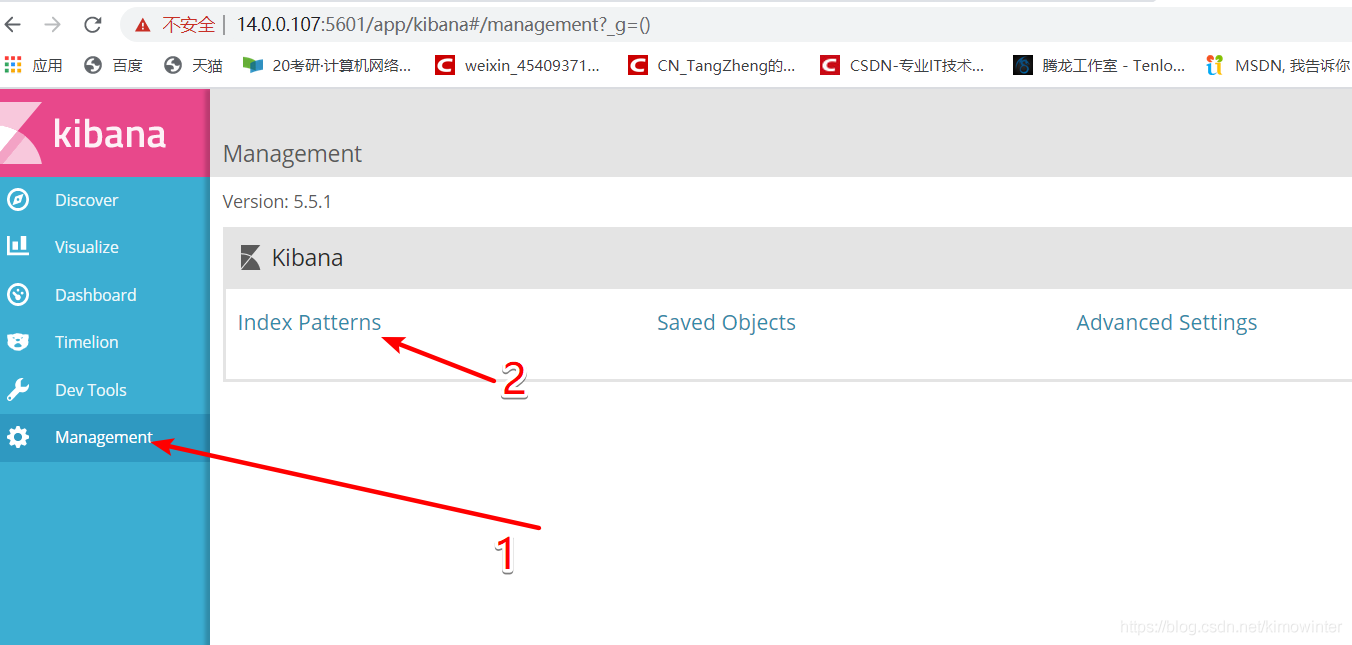

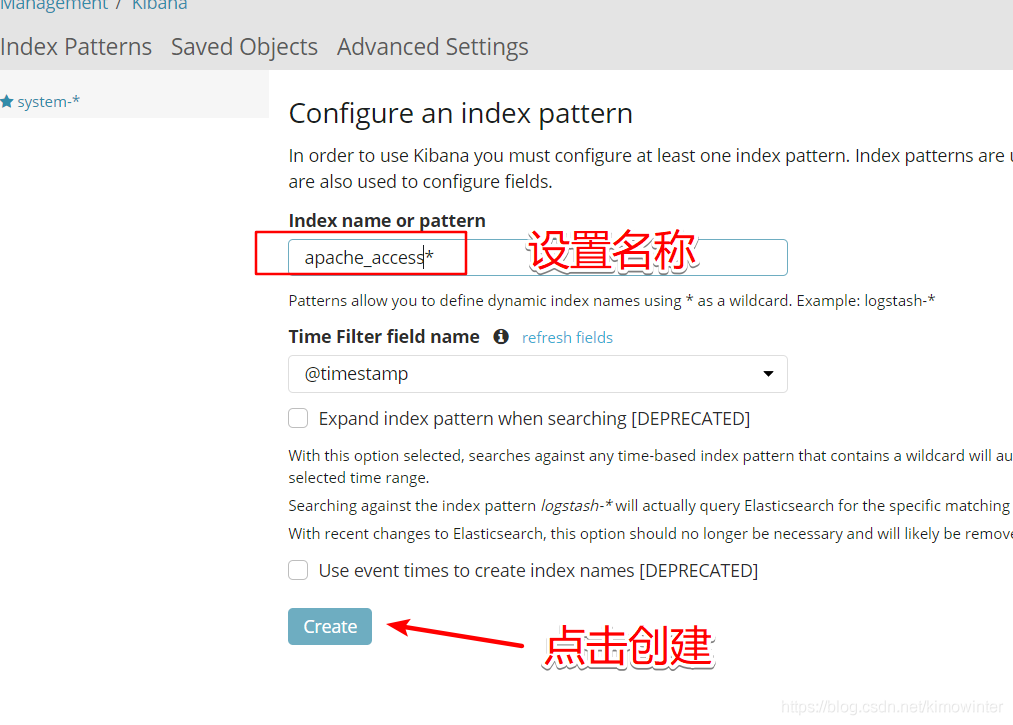

在kibana中為apache日志創建索引

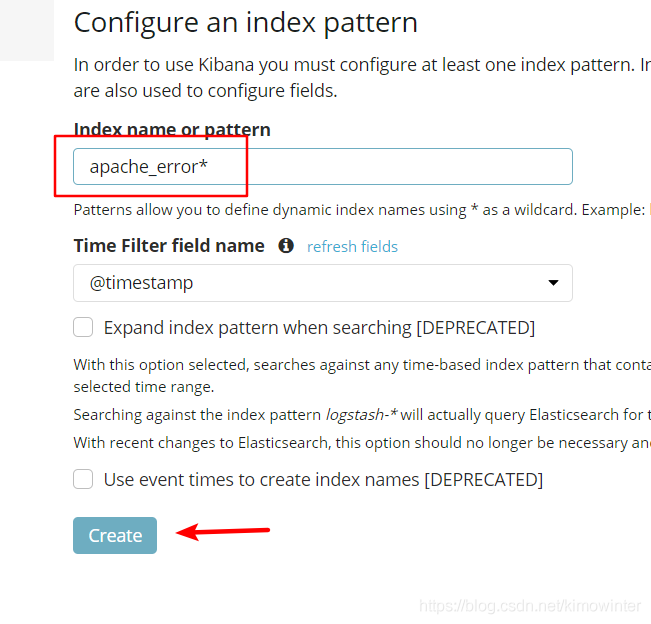

同樣的操作創建apache_error
